Nicht selbstzentrierende Spannsätze
Nicht selbstzentrierende Spannsätze verbinden Welle und Nabe spielfrei und reibschlüssig. Zentriert wird die Nabe über einen eigenen Zentriersitz auf der Welle. Die Baureihen STW29 und STW60 aus Stahl decken Wellen-Ø 18–320 mm ab, aus Edelstahl gibt es den STW60SS für Wellen-Ø 20–50 mm und den über Sechskant gespannten STW64SS für Wellen-Ø 4–20 mm, auch in Zollmaßen.
Spannsätze aus dem Sortiment
Spannsatz STW29-18x40
Der Spannsatz STW29-18x40 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 18 mm und in eine Nabenbohrung mit Ø 40 mm. Der Außenring ist 12 mm lang, ohne Schraubenköpfe misst der Spannsatz 18,5 mm, über die Schraubenköpfe 24,5 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW29-19x41
Der Spannsatz STW29-19x41 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 19 mm und in eine Nabenbohrung mit Ø 41 mm. Der Außenring ist 12 mm lang, ohne Schraubenköpfe misst der Spannsatz 18,5 mm, über die Schraubenköpfe 24,5 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW29-20x42
Der Spannsatz STW29-20x42 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 20 mm und in eine Nabenbohrung mit Ø 42 mm. Der Außenring ist 12 mm lang, ohne Schraubenköpfe misst der Spannsatz 18,5 mm, über die Schraubenköpfe 24,5 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW29-24x46
Der Spannsatz STW29-24x46 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 24 mm und in eine Nabenbohrung mit Ø 46 mm. Der Außenring ist 12 mm lang, ohne Schraubenköpfe misst der Spannsatz 18,5 mm, über die Schraubenköpfe 24,5 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.

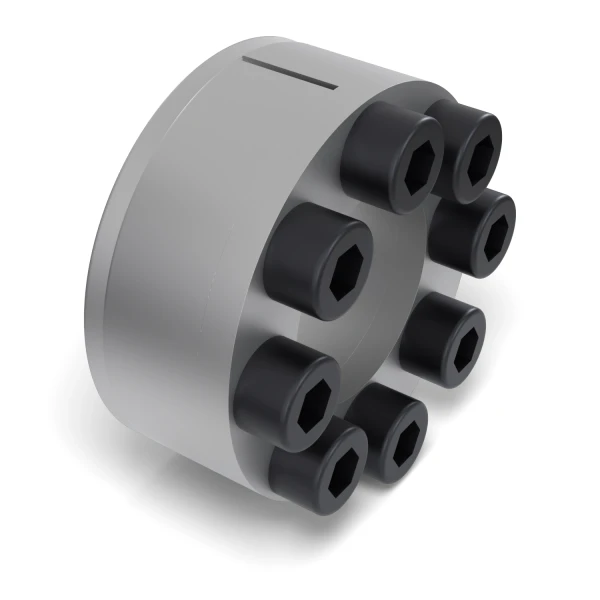

Spannsatz STW29-25x47
Der Spannsatz STW29-25x47 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 25 mm und in eine Nabenbohrung mit Ø 47 mm. Der Außenring ist 12 mm lang, ohne Schraubenköpfe misst der Spannsatz 18,5 mm, über die Schraubenköpfe 24,5 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW29-28x50
Der Spannsatz STW29-28x50 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 28 mm und in eine Nabenbohrung mit Ø 50 mm. Der Außenring ist 12 mm lang, ohne Schraubenköpfe misst der Spannsatz 18,5 mm, über die Schraubenköpfe 24,5 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW29-30x52
Der Spannsatz STW29-30x52 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 30 mm und in eine Nabenbohrung mit Ø 52 mm. Der Außenring ist 12 mm lang, ohne Schraubenköpfe misst der Spannsatz 18,5 mm, über die Schraubenköpfe 24,5 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW29-35x57
Der Spannsatz STW29-35x57 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 35 mm und in eine Nabenbohrung mit Ø 57 mm. Der Außenring ist 15 mm lang, ohne Schraubenköpfe misst der Spannsatz 22 mm, über die Schraubenköpfe 28 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW29-38x60
Der Spannsatz STW29-38x60 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 38 mm und in eine Nabenbohrung mit Ø 60 mm. Der Außenring ist 15 mm lang, ohne Schraubenköpfe misst der Spannsatz 22 mm, über die Schraubenköpfe 28 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW29-40x62
Der Spannsatz STW29-40x62 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 40 mm und in eine Nabenbohrung mit Ø 62 mm. Der Außenring ist 15 mm lang, ohne Schraubenköpfe misst der Spannsatz 22 mm, über die Schraubenköpfe 28 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW29-42x70
Der Spannsatz STW29-42x70 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 42 mm und in eine Nabenbohrung mit Ø 70 mm. Der Außenring ist 18 mm lang, ohne Schraubenköpfe misst der Spannsatz 28 mm, über die Schraubenköpfe 36 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW29-45x73
Der Spannsatz STW29-45x73 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 45 mm und in eine Nabenbohrung mit Ø 73 mm. Der Außenring ist 18 mm lang, ohne Schraubenköpfe misst der Spannsatz 28 mm, über die Schraubenköpfe 36 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW29-48x76
Der Spannsatz STW29-48x76 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 48 mm und in eine Nabenbohrung mit Ø 76 mm. Der Außenring ist 18 mm lang, ohne Schraubenköpfe misst der Spannsatz 28 mm, über die Schraubenköpfe 36 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW29-50x78
Der Spannsatz STW29-50x78 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 50 mm und in eine Nabenbohrung mit Ø 78 mm. Der Außenring ist 18 mm lang, ohne Schraubenköpfe misst der Spannsatz 28 mm, über die Schraubenköpfe 36 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW29-55x83
Der Spannsatz STW29-55x83 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 55 mm und in eine Nabenbohrung mit Ø 83 mm. Der Außenring ist 18 mm lang, ohne Schraubenköpfe misst der Spannsatz 28 mm, über die Schraubenköpfe 36 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW29-60x88
Der Spannsatz STW29-60x88 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 60 mm und in eine Nabenbohrung mit Ø 88 mm. Der Außenring ist 18 mm lang, ohne Schraubenköpfe misst der Spannsatz 28 mm, über die Schraubenköpfe 36 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW29-70x105
Der Spannsatz STW29-70x105 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 70 mm und in eine Nabenbohrung mit Ø 105 mm. Der Außenring ist 22 mm lang, ohne Schraubenköpfe misst der Spannsatz 35 mm, über die Schraubenköpfe 45 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW29-80x115
Der Spannsatz STW29-80x115 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 80 mm und in eine Nabenbohrung mit Ø 115 mm. Der Außenring ist 22 mm lang, ohne Schraubenköpfe misst der Spannsatz 35 mm, über die Schraubenköpfe 45 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW60-100x145
Der Spannsatz STW60-100x145 ist ein nicht selbstzentrierender, doppelkonischer Spannsatz aus Stahl in schmaler Bauform. Innen- und Außenring tragen je zwei Kegelflächen, auf beiden Seiten sitzt ein Druckring, ein Kranz aus Spannschrauben zieht sie gegeneinander. Er gehört zur Baureihe Spannsatz STW60, die den größten Größenbereich aller Spannsätze abdeckt.Der Spannsatz passt auf eine Welle mit Ø 100 mm und in eine Nabenbohrung mit Ø 145 mm. Der Außenring ist 26 mm lang, ohne Schraubenköpfe misst der Spannsatz einschließlich Druckringen 33 mm, über die Schraubenköpfe 45 mm. Im Bereich des Spannsatzes verträgt er gröbere Fertigungstoleranzen an Welle und Bohrung.Die Nabe wird nicht beim Spannen zentriert, sondern über einen eigenen, genau gefertigten Zentriersitz geführt; richten Sie sie vor dem Verspannen darüber aus. Soll die Nabe selbst zentriert werden, kommen selbstzentrierende Spannsätze mit gleichem Wellen- und Außen-Ø in Frage, etwa der STW98. Den STW60SS aus Edelstahl gibt es nur für Wellen von 20 bis 50 mm, in dieser Größe nicht. Bei Fragen hilft unser Team: Beratung vereinbaren.

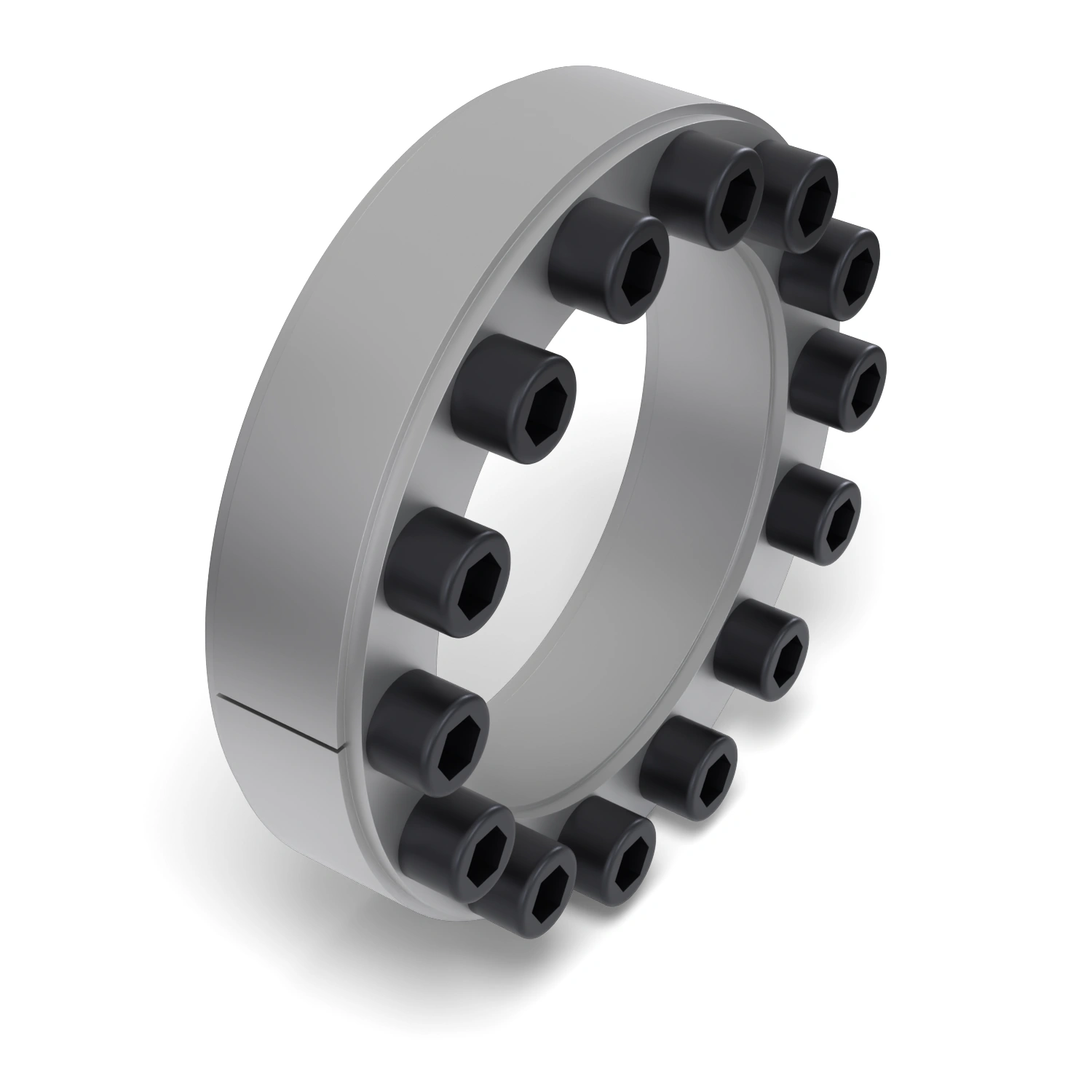

Spannsatz STW60-110x155
Der Spannsatz STW60-110x155 ist ein nicht selbstzentrierender, doppelkonischer Spannsatz aus Stahl in schmaler Bauform. Innen- und Außenring tragen je zwei Kegelflächen, auf beiden Seiten sitzt ein Druckring, ein Kranz aus Spannschrauben zieht sie gegeneinander. Er gehört zur Baureihe Spannsatz STW60, die den größten Größenbereich aller Spannsätze abdeckt.Der Spannsatz passt auf eine Welle mit Ø 110 mm und in eine Nabenbohrung mit Ø 155 mm. Der Außenring ist 26 mm lang, ohne Schraubenköpfe misst der Spannsatz einschließlich Druckringen 33 mm, über die Schraubenköpfe 45 mm. Im Bereich des Spannsatzes verträgt er gröbere Fertigungstoleranzen an Welle und Bohrung.Die Nabe wird nicht beim Spannen zentriert, sondern über einen eigenen, genau gefertigten Zentriersitz geführt; richten Sie sie vor dem Verspannen darüber aus. Soll die Nabe selbst zentriert werden, kommen selbstzentrierende Spannsätze mit gleichem Wellen- und Außen-Ø in Frage, etwa der STW98. Den STW60SS aus Edelstahl gibt es nur für Wellen von 20 bis 50 mm, in dieser Größe nicht. Bei Fragen hilft unser Team: Beratung vereinbaren.

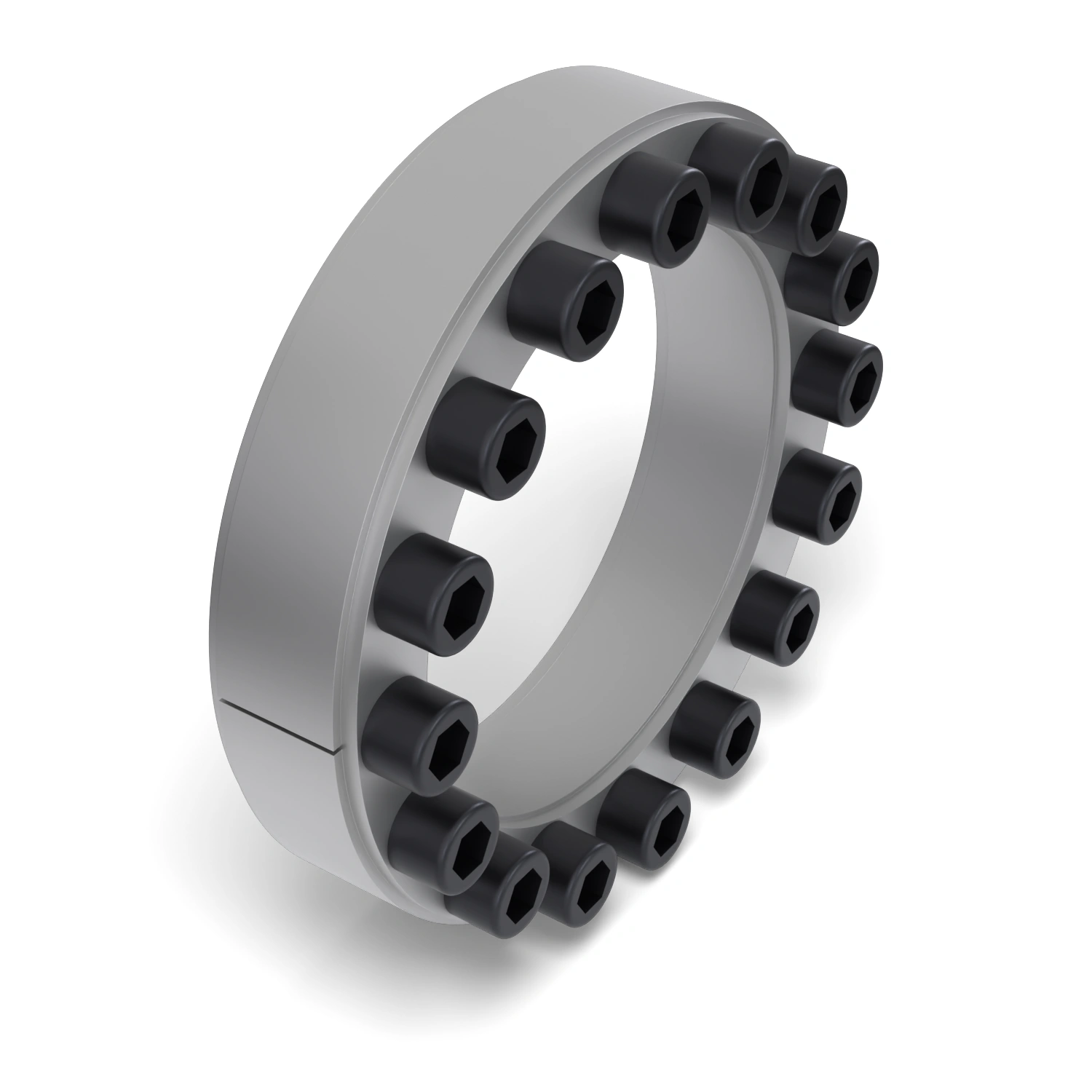

Spannsatz STW60-120x165
Der Spannsatz STW60-120x165 ist ein nicht selbstzentrierender, doppelkonischer Spannsatz aus Stahl in schmaler Bauform. Innen- und Außenring tragen je zwei Kegelflächen, auf beiden Seiten sitzt ein Druckring, ein Kranz aus Spannschrauben zieht sie gegeneinander. Er gehört zur Baureihe Spannsatz STW60, die den größten Größenbereich aller Spannsätze abdeckt.Der Spannsatz passt auf eine Welle mit Ø 120 mm und in eine Nabenbohrung mit Ø 165 mm. Der Außenring ist 26 mm lang, ohne Schraubenköpfe misst der Spannsatz einschließlich Druckringen 33 mm, über die Schraubenköpfe 45 mm. Im Bereich des Spannsatzes verträgt er gröbere Fertigungstoleranzen an Welle und Bohrung.Die Nabe wird nicht beim Spannen zentriert, sondern über einen eigenen, genau gefertigten Zentriersitz geführt; richten Sie sie vor dem Verspannen darüber aus. Soll die Nabe selbst zentriert werden, kommen selbstzentrierende Spannsätze mit gleichem Wellen- und Außen-Ø in Frage, etwa der STW98. Den STW60SS aus Edelstahl gibt es nur für Wellen von 20 bis 50 mm, in dieser Größe nicht. Bei Fragen hilft unser Team: Beratung vereinbaren.

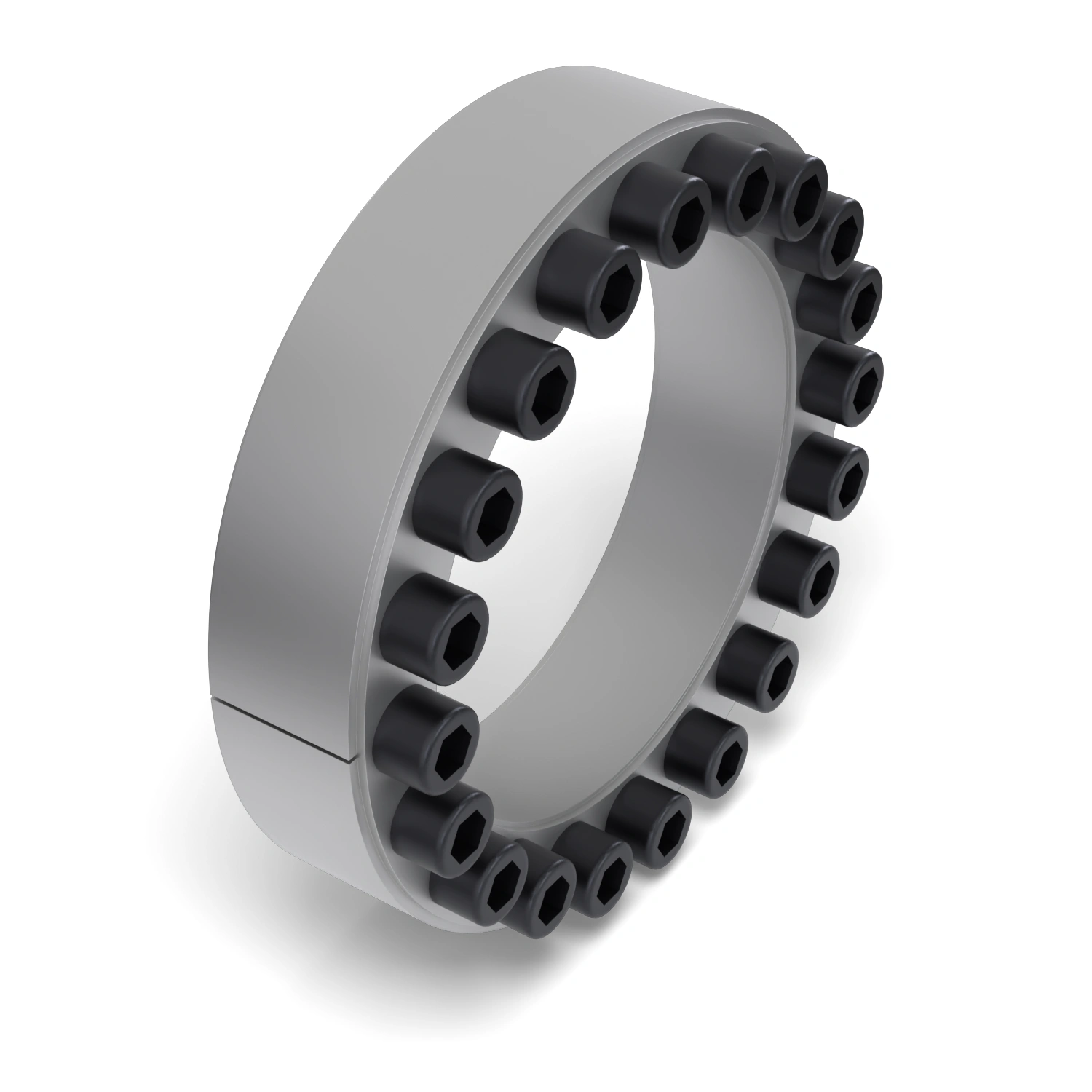

Spannsatz STW60-130x180
Der Spannsatz STW60-130x180 ist ein nicht selbstzentrierender, doppelkonischer Spannsatz aus Stahl in schmaler Bauform. Innen- und Außenring tragen je zwei Kegelflächen, auf beiden Seiten sitzt ein Druckring, ein Kranz aus Spannschrauben zieht sie gegeneinander. Er gehört zur Baureihe Spannsatz STW60, die den größten Größenbereich aller Spannsätze abdeckt.Der Spannsatz passt auf eine Welle mit Ø 130 mm und in eine Nabenbohrung mit Ø 180 mm. Der Außenring ist 34 mm lang, ohne Schraubenköpfe misst der Spannsatz einschließlich Druckringen 38 mm, über die Schraubenköpfe 50 mm. Im Bereich des Spannsatzes verträgt er gröbere Fertigungstoleranzen an Welle und Bohrung.Die Nabe wird nicht beim Spannen zentriert, sondern über einen eigenen, genau gefertigten Zentriersitz geführt; richten Sie sie vor dem Verspannen darüber aus. Soll die Nabe selbst zentriert werden, kommen selbstzentrierende Spannsätze mit gleichem Wellen- und Außen-Ø in Frage, etwa der STW98. Den STW60SS aus Edelstahl gibt es nur für Wellen von 20 bis 50 mm, in dieser Größe nicht. Bei Fragen hilft unser Team: Beratung vereinbaren.

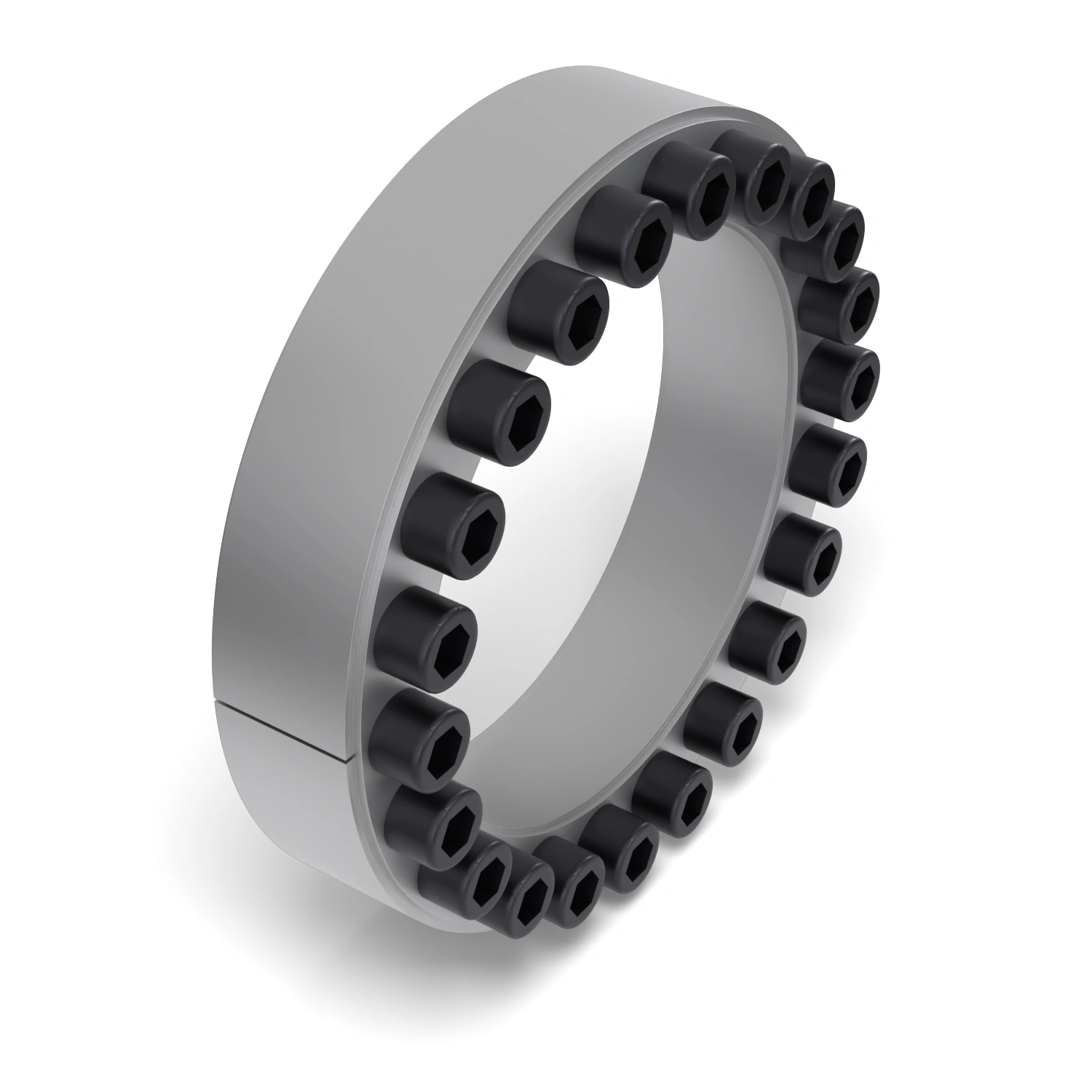

Spannsatz STW60-140x190
Der Spannsatz STW60-140x190 ist ein nicht selbstzentrierender, doppelkonischer Spannsatz aus Stahl in schmaler Bauform. Innen- und Außenring tragen je zwei Kegelflächen, auf beiden Seiten sitzt ein Druckring, ein Kranz aus Spannschrauben zieht sie gegeneinander. Er gehört zur Baureihe Spannsatz STW60, die den größten Größenbereich aller Spannsätze abdeckt.Der Spannsatz passt auf eine Welle mit Ø 140 mm und in eine Nabenbohrung mit Ø 190 mm. Der Außenring ist 34 mm lang, ohne Schraubenköpfe misst der Spannsatz einschließlich Druckringen 38 mm, über die Schraubenköpfe 50 mm. Im Bereich des Spannsatzes verträgt er gröbere Fertigungstoleranzen an Welle und Bohrung.Die Nabe wird nicht beim Spannen zentriert, sondern über einen eigenen, genau gefertigten Zentriersitz geführt; richten Sie sie vor dem Verspannen darüber aus. Soll die Nabe selbst zentriert werden, kommen selbstzentrierende Spannsätze mit gleichem Wellen- und Außen-Ø in Frage, etwa der STW98. Den STW60SS aus Edelstahl gibt es nur für Wellen von 20 bis 50 mm, in dieser Größe nicht. Bei Fragen hilft unser Team: Beratung vereinbaren.

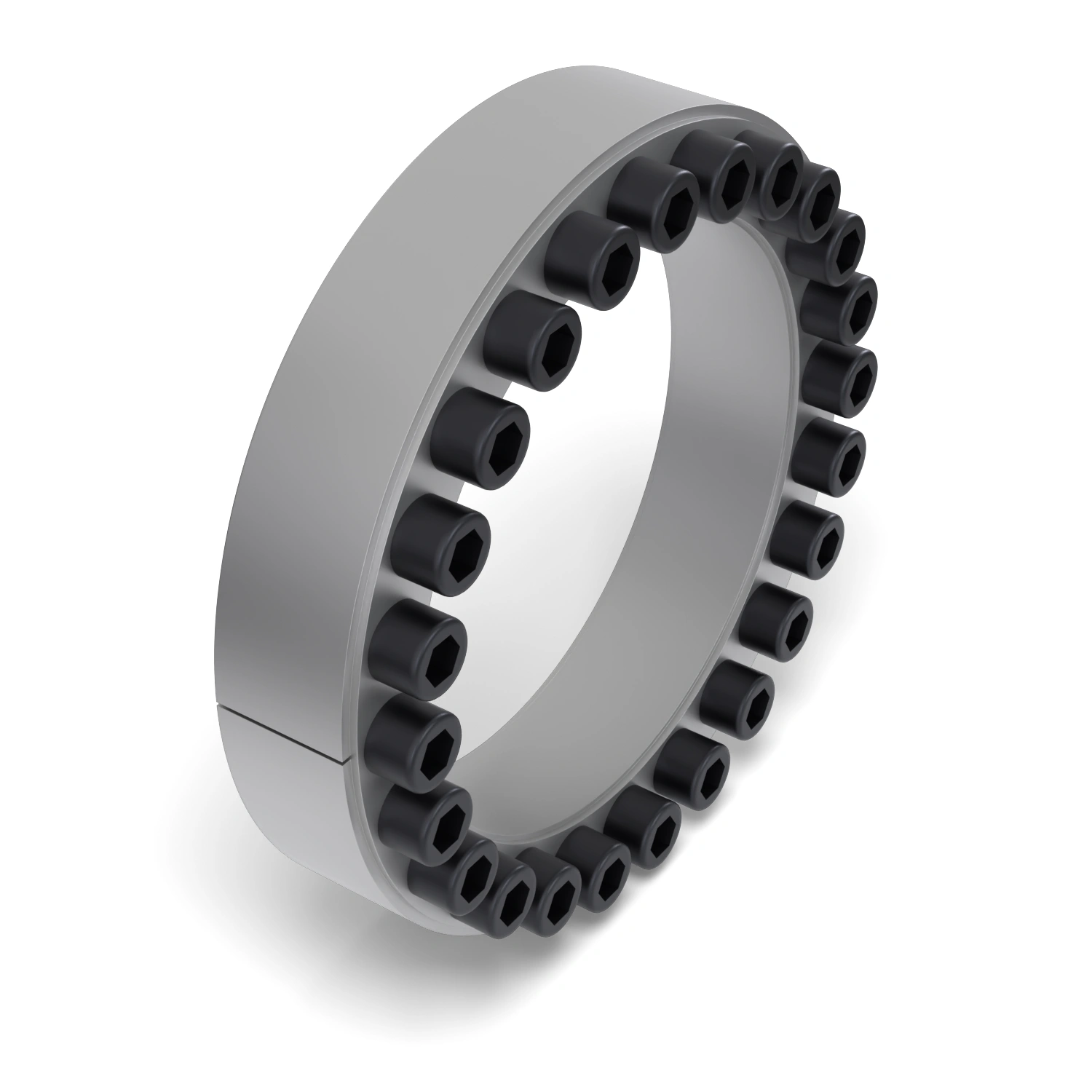

Spannsatz STW60-150x200
Der Spannsatz STW60-150x200 ist ein nicht selbstzentrierender, doppelkonischer Spannsatz aus Stahl in schmaler Bauform. Innen- und Außenring tragen je zwei Kegelflächen, auf beiden Seiten sitzt ein Druckring, ein Kranz aus Spannschrauben zieht sie gegeneinander. Er gehört zur Baureihe Spannsatz STW60, die den größten Größenbereich aller Spannsätze abdeckt.Der Spannsatz passt auf eine Welle mit Ø 150 mm und in eine Nabenbohrung mit Ø 200 mm. Der Außenring ist 34 mm lang, ohne Schraubenköpfe misst der Spannsatz einschließlich Druckringen 38 mm, über die Schraubenköpfe 50 mm. Im Bereich des Spannsatzes verträgt er gröbere Fertigungstoleranzen an Welle und Bohrung.Die Nabe wird nicht beim Spannen zentriert, sondern über einen eigenen, genau gefertigten Zentriersitz geführt; richten Sie sie vor dem Verspannen darüber aus. Soll die Nabe selbst zentriert werden, kommen selbstzentrierende Spannsätze mit gleichem Wellen- und Außen-Ø in Frage, etwa der STW98. Den STW60SS aus Edelstahl gibt es nur für Wellen von 20 bis 50 mm, in dieser Größe nicht. Bei Fragen hilft unser Team: Beratung vereinbaren.
