Spannsatz STW76
Der STW76 wird nicht über einen Schraubenkranz, sondern über eine einzige Zentralmutter vor der Nabe gespannt. Schlanke Bauform für kleine Nabenbohrungen. Wellen-Ø 14–60 mm, Außen-Ø 25–70 mm.
Spannsatz STW76 in ausgewählten Größen
Eine Auswahl – insgesamt 15 Größen von Wellen-Ø 14 bis 60 mm finden Sie in der Produktliste unten.

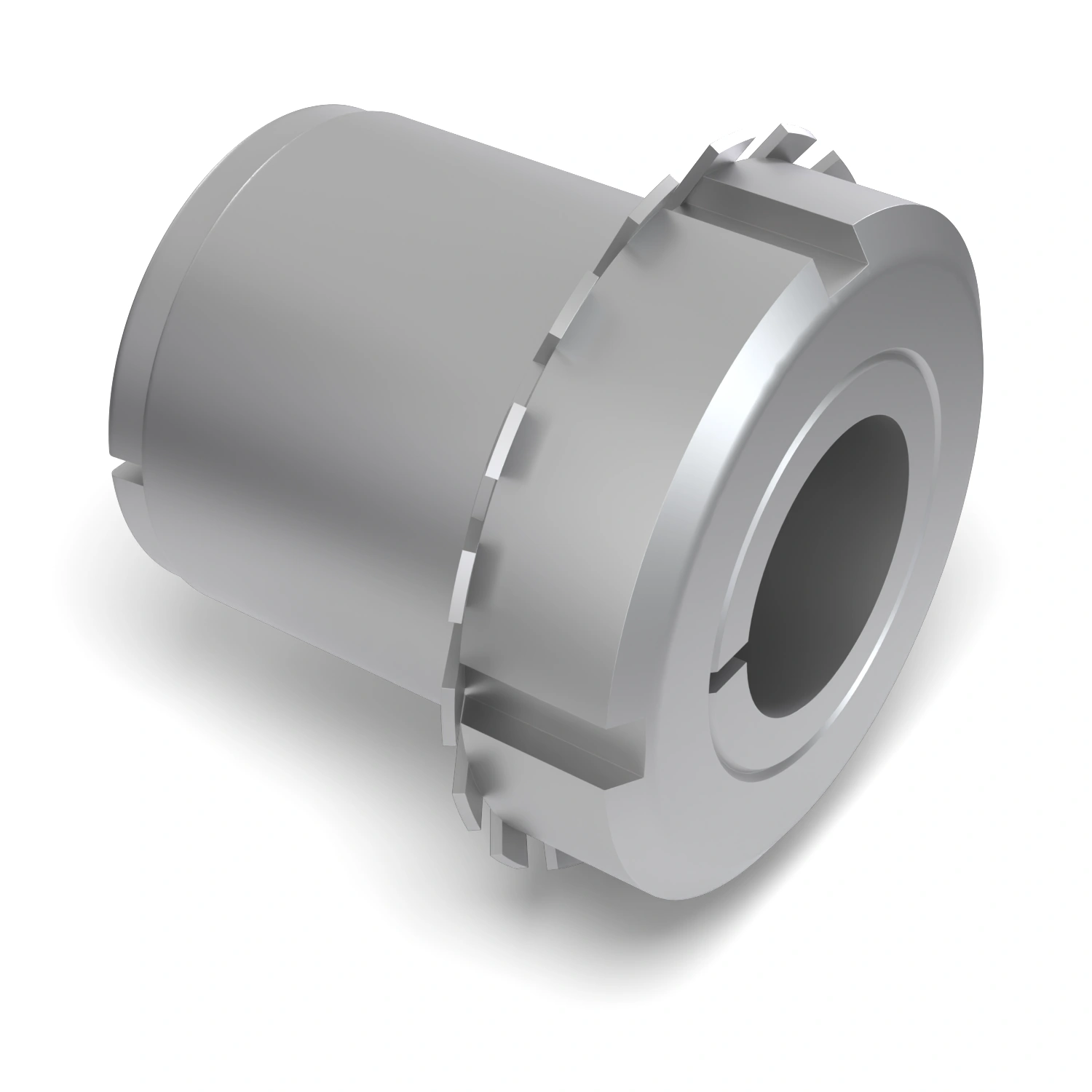

Spannsatz STW76-14x25
Der Spannsatz STW76-14x25 ist ein selbstzentrierender Spannsatz aus Stahl, der nicht über einen Schraubenkranz, sondern über eine einzige Zentralmutter vor der Nabe gespannt wird. Eine geschlitzte Kegelbuchse mit Gewinde sitzt auf der Welle, eine dünne, ebenfalls geschlitzte Außenhülse greift in die Nabenbohrung. Er gehört zur Baureihe Spannsatz STW76.Der Spannsatz passt auf eine Welle mit Ø 14 mm und in eine Nabenbohrung mit Ø 25 mm. Die Außenhülse ist 20 mm lang, einschließlich Mutter misst der Spannsatz 31 mm. Der Außen-Ø liegt nur wenig über dem Wellen-Ø, die Nabe kommt deshalb mit einer kleinen Bohrung aus.Wird die Mutter angezogen, schieben sich die Kegelflächen gegeneinander, die Hülse weitet sich und die Buchse zieht sich auf der Welle zusammen; die Nabe wird dabei zentriert. Vor der Nabe muss Platz für Mutter und Werkzeug bleiben. Wer über mehrere Schrauben im Flansch spannen möchte, findet im Spannsatz STW27 eine schlanke Alternative. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW76-15x25
Der Spannsatz STW76-15x25 ist ein selbstzentrierender Spannsatz aus Stahl, der nicht über einen Schraubenkranz, sondern über eine einzige Zentralmutter vor der Nabe gespannt wird. Eine geschlitzte Kegelbuchse mit Gewinde sitzt auf der Welle, eine dünne, ebenfalls geschlitzte Außenhülse greift in die Nabenbohrung. Er gehört zur Baureihe Spannsatz STW76.Der Spannsatz passt auf eine Welle mit Ø 15 mm und in eine Nabenbohrung mit Ø 25 mm. Die Außenhülse ist 20 mm lang, einschließlich Mutter misst der Spannsatz 31 mm. Der Außen-Ø liegt nur wenig über dem Wellen-Ø, die Nabe kommt deshalb mit einer kleinen Bohrung aus.Wird die Mutter angezogen, schieben sich die Kegelflächen gegeneinander, die Hülse weitet sich und die Buchse zieht sich auf der Welle zusammen; die Nabe wird dabei zentriert. Vor der Nabe muss Platz für Mutter und Werkzeug bleiben. Wer über mehrere Schrauben im Flansch spannen möchte, findet im Spannsatz STW27 eine schlanke Alternative. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW76-18x30
Der Spannsatz STW76-18x30 ist ein selbstzentrierender Spannsatz aus Stahl, der nicht über einen Schraubenkranz, sondern über eine einzige Zentralmutter vor der Nabe gespannt wird. Eine geschlitzte Kegelbuchse mit Gewinde sitzt auf der Welle, eine dünne, ebenfalls geschlitzte Außenhülse greift in die Nabenbohrung. Er gehört zur Baureihe Spannsatz STW76.Der Spannsatz passt auf eine Welle mit Ø 18 mm und in eine Nabenbohrung mit Ø 30 mm. Die Außenhülse ist 21 mm lang, einschließlich Mutter misst der Spannsatz 33 mm. Der Außen-Ø liegt nur wenig über dem Wellen-Ø, die Nabe kommt deshalb mit einer kleinen Bohrung aus.Wird die Mutter angezogen, schieben sich die Kegelflächen gegeneinander, die Hülse weitet sich und die Buchse zieht sich auf der Welle zusammen; die Nabe wird dabei zentriert. Vor der Nabe muss Platz für Mutter und Werkzeug bleiben. Wer über mehrere Schrauben im Flansch spannen möchte, findet im Spannsatz STW27 eine schlanke Alternative. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW76-19x30
Der Spannsatz STW76-19x30 ist ein selbstzentrierender Spannsatz aus Stahl, der nicht über einen Schraubenkranz, sondern über eine einzige Zentralmutter vor der Nabe gespannt wird. Eine geschlitzte Kegelbuchse mit Gewinde sitzt auf der Welle, eine dünne, ebenfalls geschlitzte Außenhülse greift in die Nabenbohrung. Er gehört zur Baureihe Spannsatz STW76.Der Spannsatz passt auf eine Welle mit Ø 19 mm und in eine Nabenbohrung mit Ø 30 mm. Die Außenhülse ist 21 mm lang, einschließlich Mutter misst der Spannsatz 33 mm. Der Außen-Ø liegt nur wenig über dem Wellen-Ø, die Nabe kommt deshalb mit einer kleinen Bohrung aus.Wird die Mutter angezogen, schieben sich die Kegelflächen gegeneinander, die Hülse weitet sich und die Buchse zieht sich auf der Welle zusammen; die Nabe wird dabei zentriert. Vor der Nabe muss Platz für Mutter und Werkzeug bleiben. Wer über mehrere Schrauben im Flansch spannen möchte, findet im Spannsatz STW27 eine schlanke Alternative. Bei Fragen hilft unser Team: Beratung vereinbaren.

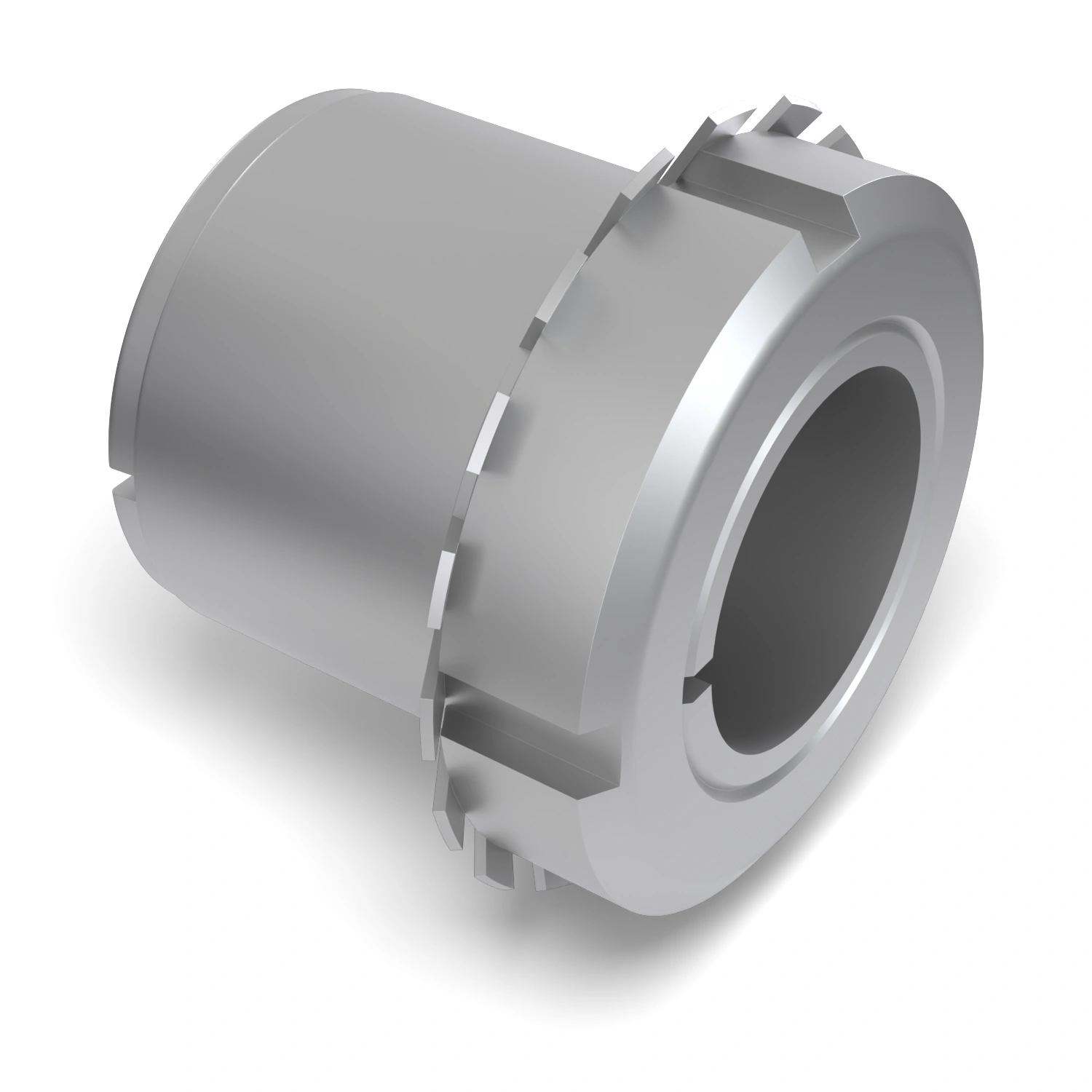

Spannsatz STW76-20x30
Der Spannsatz STW76-20x30 ist ein selbstzentrierender Spannsatz aus Stahl, der nicht über einen Schraubenkranz, sondern über eine einzige Zentralmutter vor der Nabe gespannt wird. Eine geschlitzte Kegelbuchse mit Gewinde sitzt auf der Welle, eine dünne, ebenfalls geschlitzte Außenhülse greift in die Nabenbohrung. Er gehört zur Baureihe Spannsatz STW76.Der Spannsatz passt auf eine Welle mit Ø 20 mm und in eine Nabenbohrung mit Ø 30 mm. Die Außenhülse ist 21 mm lang, einschließlich Mutter misst der Spannsatz 33 mm. Der Außen-Ø liegt nur wenig über dem Wellen-Ø, die Nabe kommt deshalb mit einer kleinen Bohrung aus.Wird die Mutter angezogen, schieben sich die Kegelflächen gegeneinander, die Hülse weitet sich und die Buchse zieht sich auf der Welle zusammen; die Nabe wird dabei zentriert. Vor der Nabe muss Platz für Mutter und Werkzeug bleiben. Wer über mehrere Schrauben im Flansch spannen möchte, findet im Spannsatz STW27 eine schlanke Alternative. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW76-24x35
Der Spannsatz STW76-24x35 ist ein selbstzentrierender Spannsatz aus Stahl, der nicht über einen Schraubenkranz, sondern über eine einzige Zentralmutter vor der Nabe gespannt wird. Eine geschlitzte Kegelbuchse mit Gewinde sitzt auf der Welle, eine dünne, ebenfalls geschlitzte Außenhülse greift in die Nabenbohrung. Er gehört zur Baureihe Spannsatz STW76.Der Spannsatz passt auf eine Welle mit Ø 24 mm und in eine Nabenbohrung mit Ø 35 mm. Die Außenhülse ist 25 mm lang, einschließlich Mutter misst der Spannsatz 38 mm. Der Außen-Ø liegt nur wenig über dem Wellen-Ø, die Nabe kommt deshalb mit einer kleinen Bohrung aus.Wird die Mutter angezogen, schieben sich die Kegelflächen gegeneinander, die Hülse weitet sich und die Buchse zieht sich auf der Welle zusammen; die Nabe wird dabei zentriert. Vor der Nabe muss Platz für Mutter und Werkzeug bleiben. Wer über mehrere Schrauben im Flansch spannen möchte, findet im Spannsatz STW27 eine schlanke Alternative. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW76-25x35
Der Spannsatz STW76-25x35 ist ein selbstzentrierender Spannsatz aus Stahl, der nicht über einen Schraubenkranz, sondern über eine einzige Zentralmutter vor der Nabe gespannt wird. Eine geschlitzte Kegelbuchse mit Gewinde sitzt auf der Welle, eine dünne, ebenfalls geschlitzte Außenhülse greift in die Nabenbohrung. Er gehört zur Baureihe Spannsatz STW76.Der Spannsatz passt auf eine Welle mit Ø 25 mm und in eine Nabenbohrung mit Ø 35 mm. Die Außenhülse ist 25 mm lang, einschließlich Mutter misst der Spannsatz 38 mm. Der Außen-Ø liegt nur wenig über dem Wellen-Ø, die Nabe kommt deshalb mit einer kleinen Bohrung aus.Wird die Mutter angezogen, schieben sich die Kegelflächen gegeneinander, die Hülse weitet sich und die Buchse zieht sich auf der Welle zusammen; die Nabe wird dabei zentriert. Vor der Nabe muss Platz für Mutter und Werkzeug bleiben. Wer über mehrere Schrauben im Flansch spannen möchte, findet im Spannsatz STW27 eine schlanke Alternative. Bei Fragen hilft unser Team: Beratung vereinbaren.

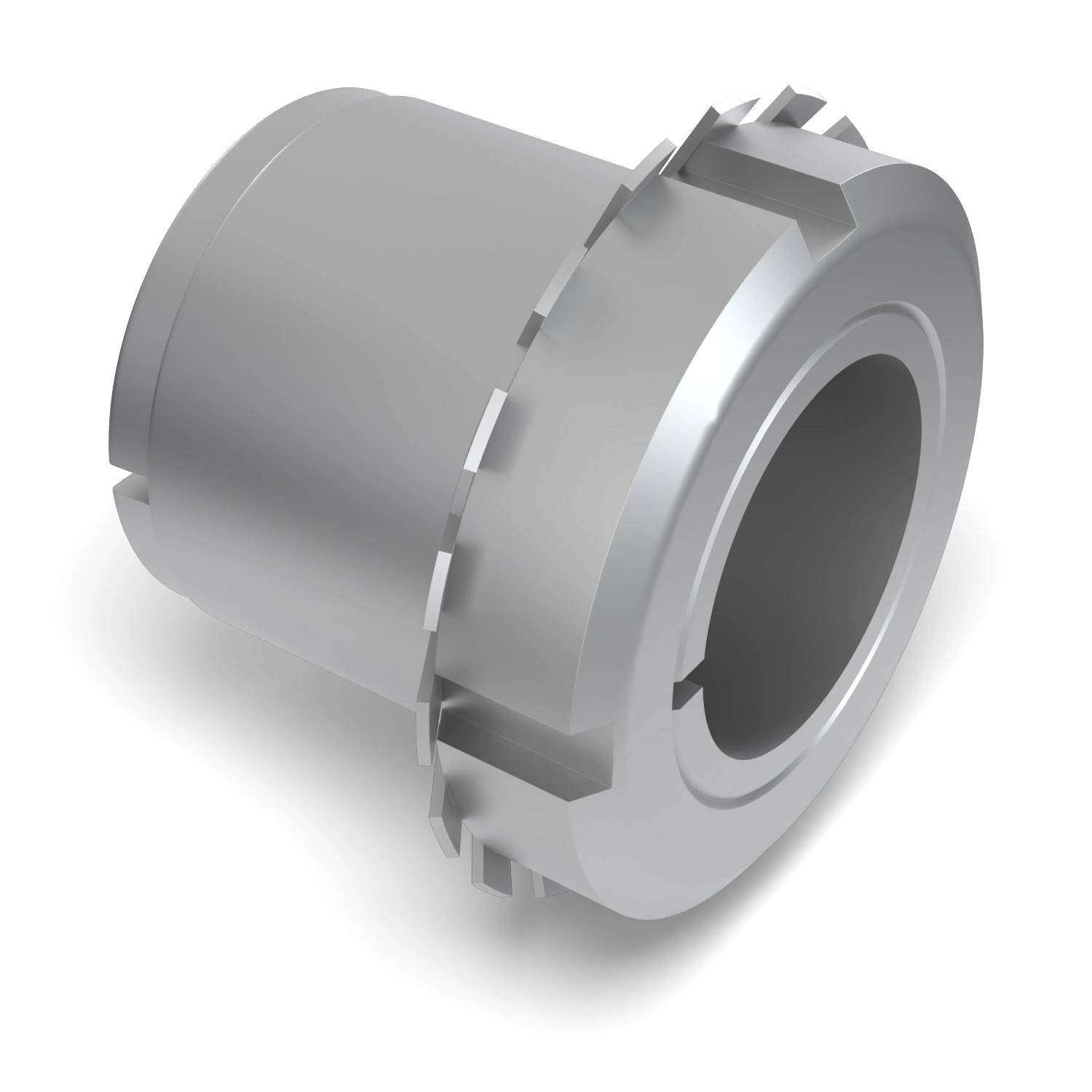

Spannsatz STW76-28x40
Der Spannsatz STW76-28x40 ist ein selbstzentrierender Spannsatz aus Stahl, der nicht über einen Schraubenkranz, sondern über eine einzige Zentralmutter vor der Nabe gespannt wird. Eine geschlitzte Kegelbuchse mit Gewinde sitzt auf der Welle, eine dünne, ebenfalls geschlitzte Außenhülse greift in die Nabenbohrung. Er gehört zur Baureihe Spannsatz STW76.Der Spannsatz passt auf eine Welle mit Ø 28 mm und in eine Nabenbohrung mit Ø 40 mm. Die Außenhülse ist 28 mm lang, einschließlich Mutter misst der Spannsatz 44 mm. Der Außen-Ø liegt nur wenig über dem Wellen-Ø, die Nabe kommt deshalb mit einer kleinen Bohrung aus.Wird die Mutter angezogen, schieben sich die Kegelflächen gegeneinander, die Hülse weitet sich und die Buchse zieht sich auf der Welle zusammen; die Nabe wird dabei zentriert. Vor der Nabe muss Platz für Mutter und Werkzeug bleiben. Wer über mehrere Schrauben im Flansch spannen möchte, findet im Spannsatz STW27 eine schlanke Alternative. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW76-30x40
Der Spannsatz STW76-30x40 ist ein selbstzentrierender Spannsatz aus Stahl, der nicht über einen Schraubenkranz, sondern über eine einzige Zentralmutter vor der Nabe gespannt wird. Eine geschlitzte Kegelbuchse mit Gewinde sitzt auf der Welle, eine dünne, ebenfalls geschlitzte Außenhülse greift in die Nabenbohrung. Er gehört zur Baureihe Spannsatz STW76.Der Spannsatz passt auf eine Welle mit Ø 30 mm und in eine Nabenbohrung mit Ø 40 mm. Die Außenhülse ist 28 mm lang, einschließlich Mutter misst der Spannsatz 44 mm. Der Außen-Ø liegt nur wenig über dem Wellen-Ø, die Nabe kommt deshalb mit einer kleinen Bohrung aus.Wird die Mutter angezogen, schieben sich die Kegelflächen gegeneinander, die Hülse weitet sich und die Buchse zieht sich auf der Welle zusammen; die Nabe wird dabei zentriert. Vor der Nabe muss Platz für Mutter und Werkzeug bleiben. Wer über mehrere Schrauben im Flansch spannen möchte, findet im Spannsatz STW27 eine schlanke Alternative. Bei Fragen hilft unser Team: Beratung vereinbaren.

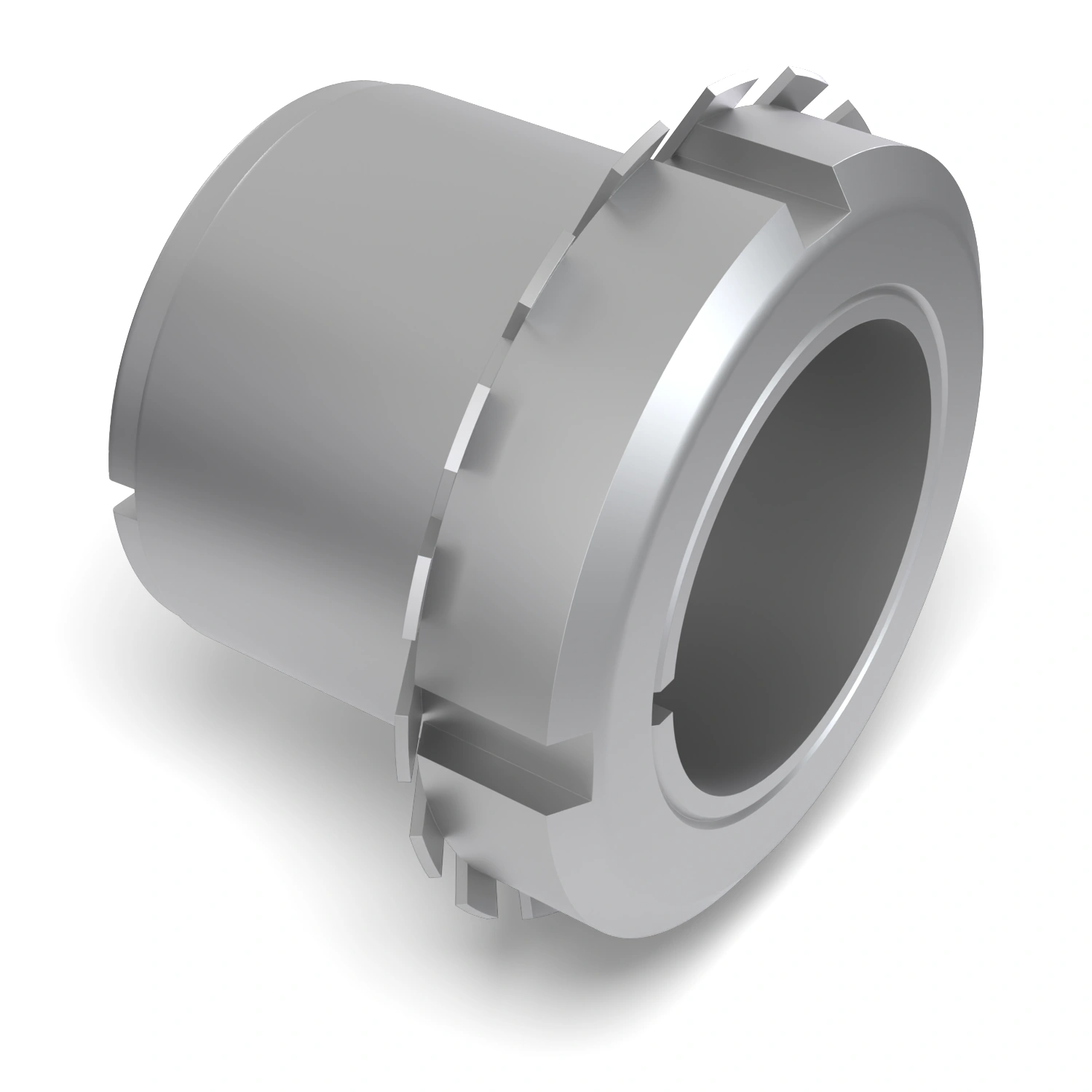

Spannsatz STW76-35x45
Der Spannsatz STW76-35x45 ist ein selbstzentrierender Spannsatz aus Stahl, der nicht über einen Schraubenkranz, sondern über eine einzige Zentralmutter vor der Nabe gespannt wird. Eine geschlitzte Kegelbuchse mit Gewinde sitzt auf der Welle, eine dünne, ebenfalls geschlitzte Außenhülse greift in die Nabenbohrung. Er gehört zur Baureihe Spannsatz STW76.Der Spannsatz passt auf eine Welle mit Ø 35 mm und in eine Nabenbohrung mit Ø 45 mm. Die Außenhülse ist 28 mm lang, einschließlich Mutter misst der Spannsatz 45 mm. Der Außen-Ø liegt nur wenig über dem Wellen-Ø, die Nabe kommt deshalb mit einer kleinen Bohrung aus.Wird die Mutter angezogen, schieben sich die Kegelflächen gegeneinander, die Hülse weitet sich und die Buchse zieht sich auf der Welle zusammen; die Nabe wird dabei zentriert. Vor der Nabe muss Platz für Mutter und Werkzeug bleiben. Wer über mehrere Schrauben im Flansch spannen möchte, findet im Spannsatz STW27 eine schlanke Alternative. Bei Fragen hilft unser Team: Beratung vereinbaren.

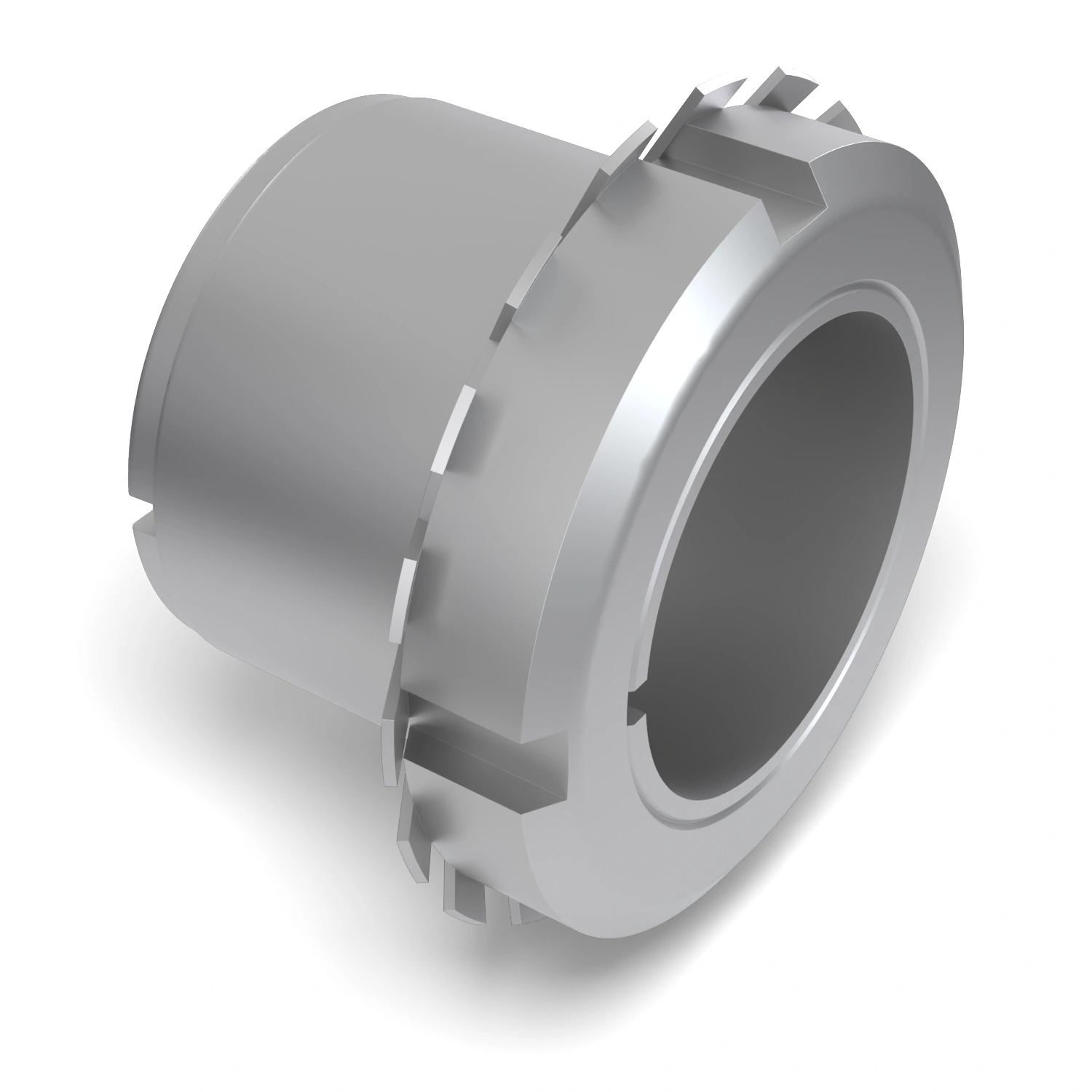

Spannsatz STW76-40x50
Der Spannsatz STW76-40x50 ist ein selbstzentrierender Spannsatz aus Stahl, der nicht über einen Schraubenkranz, sondern über eine einzige Zentralmutter vor der Nabe gespannt wird. Eine geschlitzte Kegelbuchse mit Gewinde sitzt auf der Welle, eine dünne, ebenfalls geschlitzte Außenhülse greift in die Nabenbohrung. Er gehört zur Baureihe Spannsatz STW76.Der Spannsatz passt auf eine Welle mit Ø 40 mm und in eine Nabenbohrung mit Ø 50 mm. Die Außenhülse ist 28 mm lang, einschließlich Mutter misst der Spannsatz 46 mm. Der Außen-Ø liegt nur wenig über dem Wellen-Ø, die Nabe kommt deshalb mit einer kleinen Bohrung aus.Wird die Mutter angezogen, schieben sich die Kegelflächen gegeneinander, die Hülse weitet sich und die Buchse zieht sich auf der Welle zusammen; die Nabe wird dabei zentriert. Vor der Nabe muss Platz für Mutter und Werkzeug bleiben. Wer über mehrere Schrauben im Flansch spannen möchte, findet im Spannsatz STW27 eine schlanke Alternative. Bei Fragen hilft unser Team: Beratung vereinbaren.

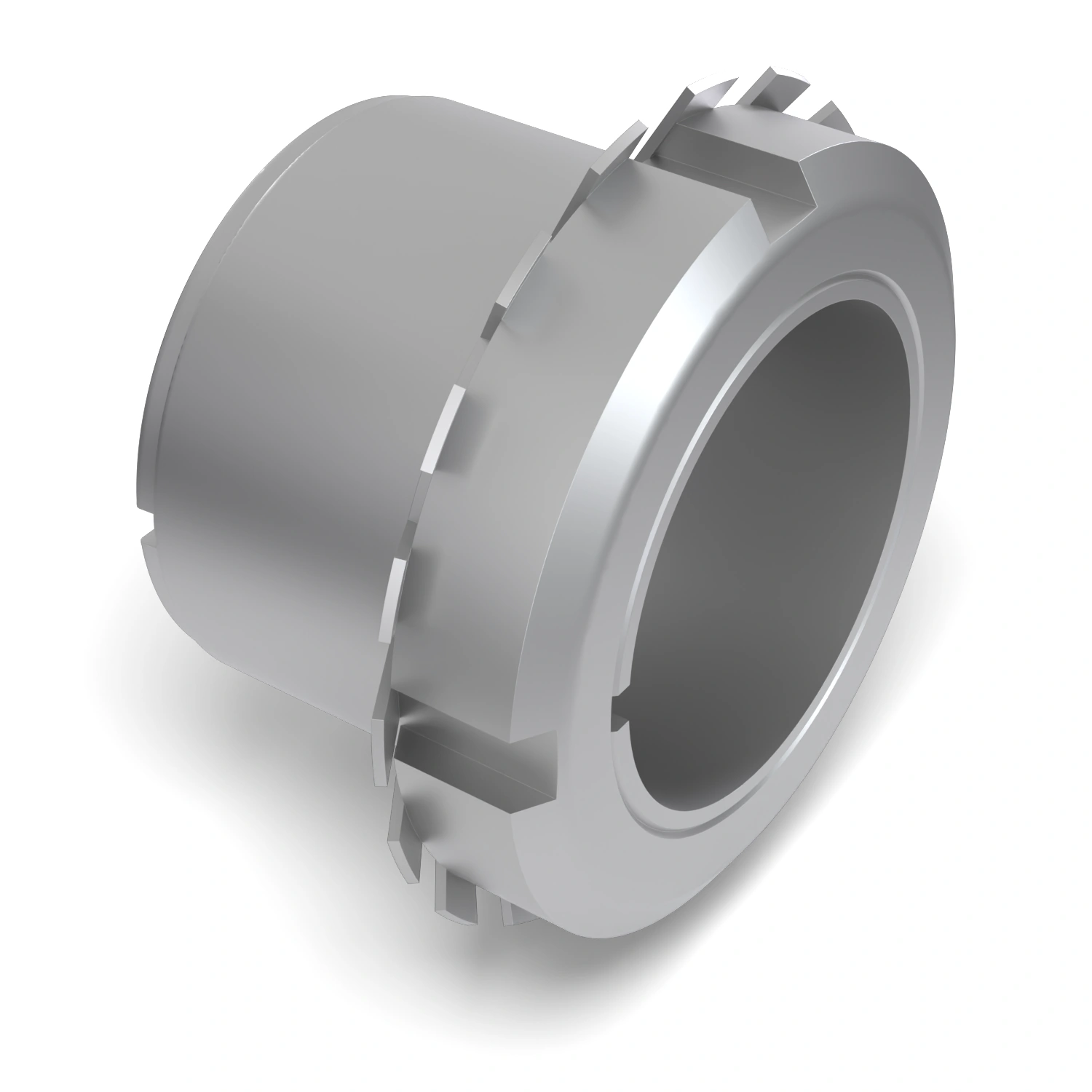

Spannsatz STW76-45x55
Der Spannsatz STW76-45x55 ist ein selbstzentrierender Spannsatz aus Stahl, der nicht über einen Schraubenkranz, sondern über eine einzige Zentralmutter vor der Nabe gespannt wird. Eine geschlitzte Kegelbuchse mit Gewinde sitzt auf der Welle, eine dünne, ebenfalls geschlitzte Außenhülse greift in die Nabenbohrung. Er gehört zur Baureihe Spannsatz STW76.Der Spannsatz passt auf eine Welle mit Ø 45 mm und in eine Nabenbohrung mit Ø 55 mm. Die Außenhülse ist 28 mm lang, einschließlich Mutter misst der Spannsatz 47 mm. Der Außen-Ø liegt nur wenig über dem Wellen-Ø, die Nabe kommt deshalb mit einer kleinen Bohrung aus.Wird die Mutter angezogen, schieben sich die Kegelflächen gegeneinander, die Hülse weitet sich und die Buchse zieht sich auf der Welle zusammen; die Nabe wird dabei zentriert. Vor der Nabe muss Platz für Mutter und Werkzeug bleiben. Wer über mehrere Schrauben im Flansch spannen möchte, findet im Spannsatz STW27 eine schlanke Alternative. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW76-50x60
Der Spannsatz STW76-50x60 ist ein selbstzentrierender Spannsatz aus Stahl, der nicht über einen Schraubenkranz, sondern über eine einzige Zentralmutter vor der Nabe gespannt wird. Eine geschlitzte Kegelbuchse mit Gewinde sitzt auf der Welle, eine dünne, ebenfalls geschlitzte Außenhülse greift in die Nabenbohrung. Er gehört zur Baureihe Spannsatz STW76.Der Spannsatz passt auf eine Welle mit Ø 50 mm und in eine Nabenbohrung mit Ø 60 mm. Die Außenhülse ist 28 mm lang, einschließlich Mutter misst der Spannsatz 47 mm. Der Außen-Ø liegt nur wenig über dem Wellen-Ø, die Nabe kommt deshalb mit einer kleinen Bohrung aus.Wird die Mutter angezogen, schieben sich die Kegelflächen gegeneinander, die Hülse weitet sich und die Buchse zieht sich auf der Welle zusammen; die Nabe wird dabei zentriert. Vor der Nabe muss Platz für Mutter und Werkzeug bleiben. Wer über mehrere Schrauben im Flansch spannen möchte, findet im Spannsatz STW27 eine schlanke Alternative. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW76-55x65
Der Spannsatz STW76-55x65 ist ein selbstzentrierender Spannsatz aus Stahl, der nicht über einen Schraubenkranz, sondern über eine einzige Zentralmutter vor der Nabe gespannt wird. Eine geschlitzte Kegelbuchse mit Gewinde sitzt auf der Welle, eine dünne, ebenfalls geschlitzte Außenhülse greift in die Nabenbohrung. Er gehört zur Baureihe Spannsatz STW76.Der Spannsatz passt auf eine Welle mit Ø 55 mm und in eine Nabenbohrung mit Ø 65 mm. Die Außenhülse ist 28 mm lang, einschließlich Mutter misst der Spannsatz 48 mm. Der Außen-Ø liegt nur wenig über dem Wellen-Ø, die Nabe kommt deshalb mit einer kleinen Bohrung aus.Wird die Mutter angezogen, schieben sich die Kegelflächen gegeneinander, die Hülse weitet sich und die Buchse zieht sich auf der Welle zusammen; die Nabe wird dabei zentriert. Vor der Nabe muss Platz für Mutter und Werkzeug bleiben. Wer über mehrere Schrauben im Flansch spannen möchte, findet im Spannsatz STW27 eine schlanke Alternative. Bei Fragen hilft unser Team: Beratung vereinbaren.

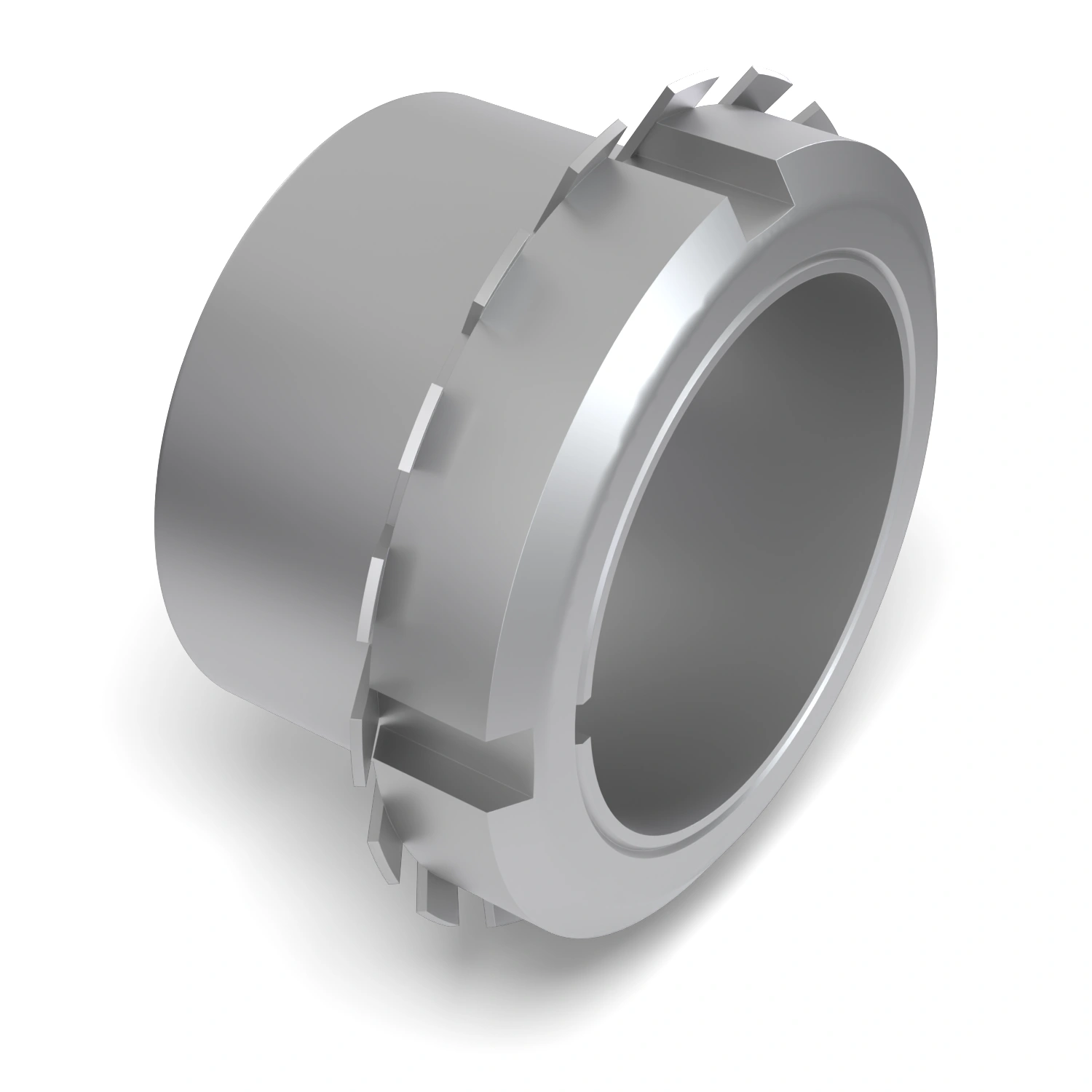

Spannsatz STW76-60x70
Der Spannsatz STW76-60x70 ist ein selbstzentrierender Spannsatz aus Stahl, der nicht über einen Schraubenkranz, sondern über eine einzige Zentralmutter vor der Nabe gespannt wird. Eine geschlitzte Kegelbuchse mit Gewinde sitzt auf der Welle, eine dünne, ebenfalls geschlitzte Außenhülse greift in die Nabenbohrung. Er gehört zur Baureihe Spannsatz STW76.Der Spannsatz passt auf eine Welle mit Ø 60 mm und in eine Nabenbohrung mit Ø 70 mm. Die Außenhülse ist 28 mm lang, einschließlich Mutter misst der Spannsatz 50 mm. Der Außen-Ø liegt nur wenig über dem Wellen-Ø, die Nabe kommt deshalb mit einer kleinen Bohrung aus.Wird die Mutter angezogen, schieben sich die Kegelflächen gegeneinander, die Hülse weitet sich und die Buchse zieht sich auf der Welle zusammen; die Nabe wird dabei zentriert. Vor der Nabe muss Platz für Mutter und Werkzeug bleiben. Wer über mehrere Schrauben im Flansch spannen möchte, findet im Spannsatz STW27 eine schlanke Alternative. Bei Fragen hilft unser Team: Beratung vereinbaren.
