Spannsatz STW29
Der Spannsatz STW29 ist nicht selbstzentrierend, arbeitet mit einfachem Konus und flachem Druckring und hat keinen Bund. Bei gleichem Wellen-Ø braucht er einen kleineren Außen-Ø als der STW60. Wellen-Ø 18–80 mm, Außen-Ø 40–115 mm.
Spannsatz STW29 in ausgewählten Größen
Eine Auswahl – insgesamt 18 Größen von Wellen-Ø 18 bis 80 mm finden Sie in der Produktliste unten.
Spannsatz STW29-18x40
Der Spannsatz STW29-18x40 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 18 mm und in eine Nabenbohrung mit Ø 40 mm. Der Außenring ist 12 mm lang, ohne Schraubenköpfe misst der Spannsatz 18,5 mm, über die Schraubenköpfe 24,5 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW29-19x41
Der Spannsatz STW29-19x41 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 19 mm und in eine Nabenbohrung mit Ø 41 mm. Der Außenring ist 12 mm lang, ohne Schraubenköpfe misst der Spannsatz 18,5 mm, über die Schraubenköpfe 24,5 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW29-20x42
Der Spannsatz STW29-20x42 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 20 mm und in eine Nabenbohrung mit Ø 42 mm. Der Außenring ist 12 mm lang, ohne Schraubenköpfe misst der Spannsatz 18,5 mm, über die Schraubenköpfe 24,5 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.

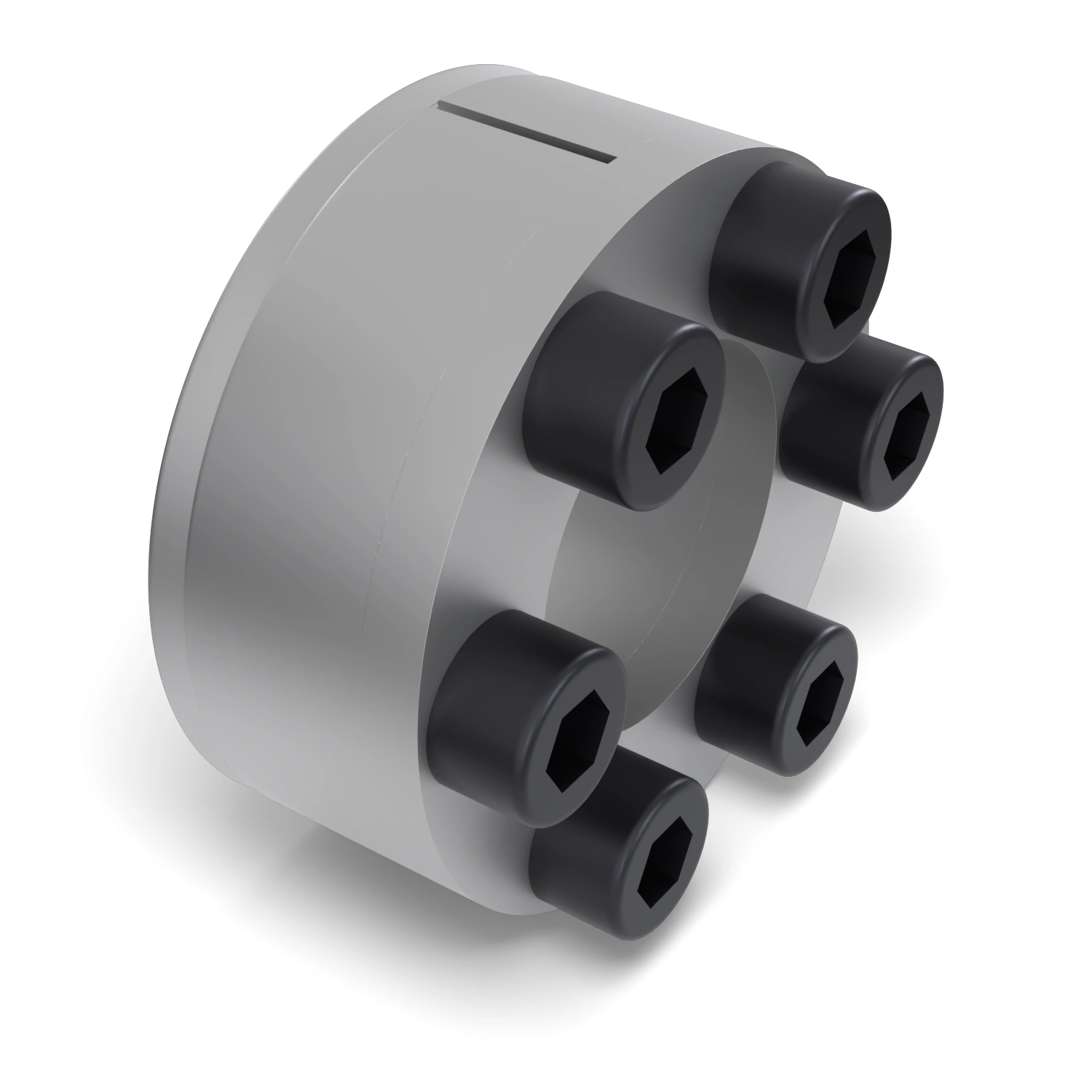

Spannsatz STW29-24x46
Der Spannsatz STW29-24x46 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 24 mm und in eine Nabenbohrung mit Ø 46 mm. Der Außenring ist 12 mm lang, ohne Schraubenköpfe misst der Spannsatz 18,5 mm, über die Schraubenköpfe 24,5 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.

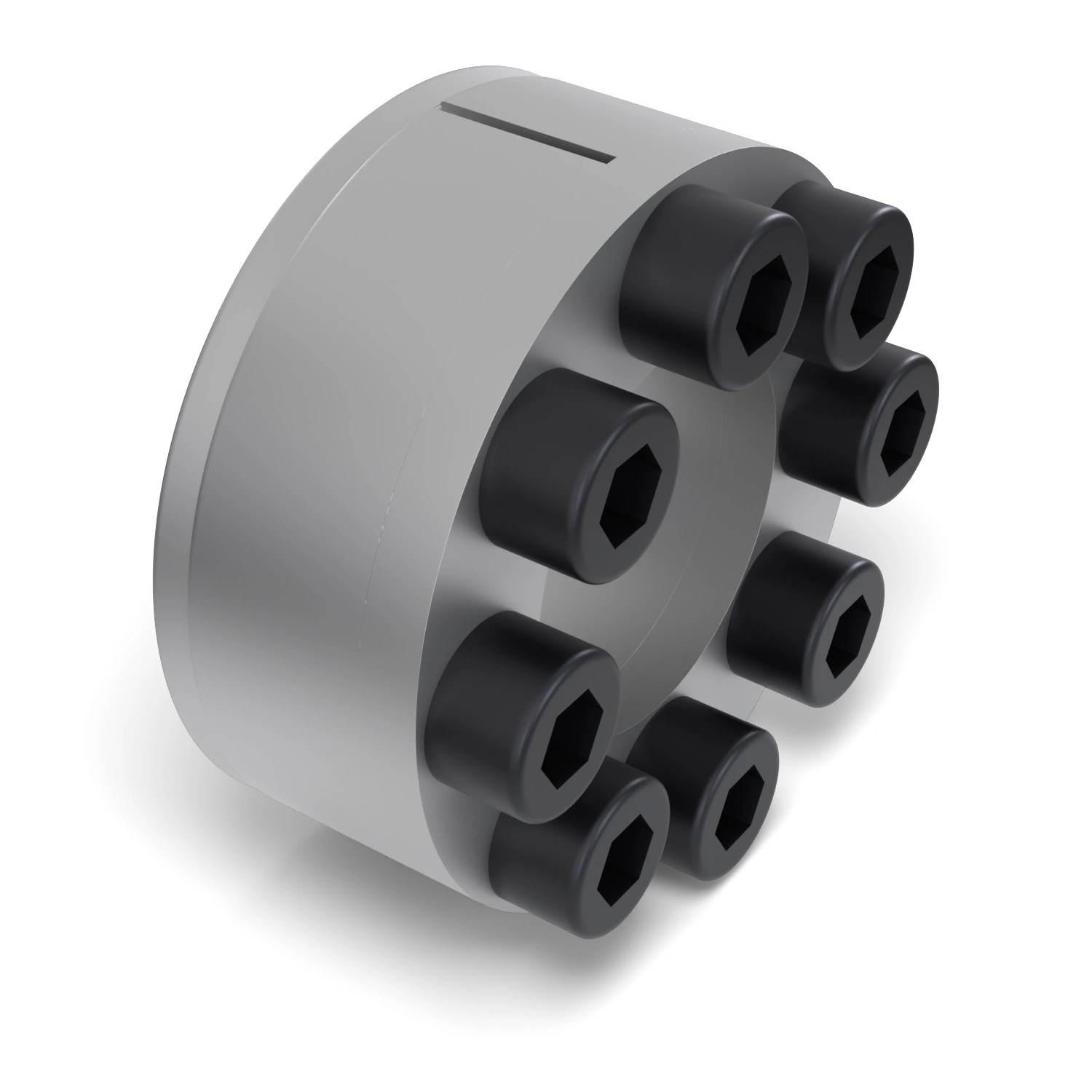

Spannsatz STW29-25x47
Der Spannsatz STW29-25x47 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 25 mm und in eine Nabenbohrung mit Ø 47 mm. Der Außenring ist 12 mm lang, ohne Schraubenköpfe misst der Spannsatz 18,5 mm, über die Schraubenköpfe 24,5 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.

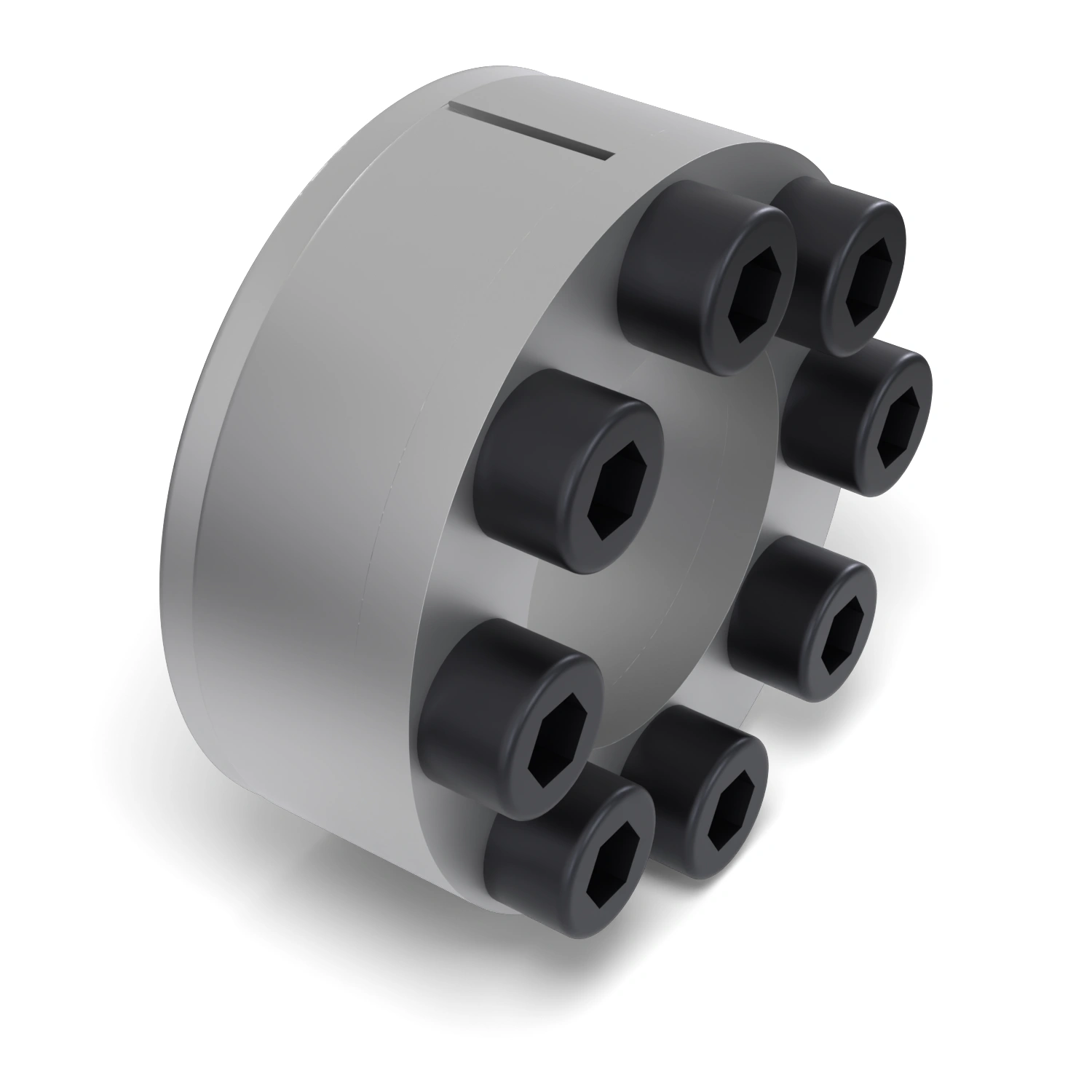

Spannsatz STW29-28x50
Der Spannsatz STW29-28x50 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 28 mm und in eine Nabenbohrung mit Ø 50 mm. Der Außenring ist 12 mm lang, ohne Schraubenköpfe misst der Spannsatz 18,5 mm, über die Schraubenköpfe 24,5 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW29-30x52
Der Spannsatz STW29-30x52 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 30 mm und in eine Nabenbohrung mit Ø 52 mm. Der Außenring ist 12 mm lang, ohne Schraubenköpfe misst der Spannsatz 18,5 mm, über die Schraubenköpfe 24,5 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW29-35x57
Der Spannsatz STW29-35x57 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 35 mm und in eine Nabenbohrung mit Ø 57 mm. Der Außenring ist 15 mm lang, ohne Schraubenköpfe misst der Spannsatz 22 mm, über die Schraubenköpfe 28 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW29-38x60
Der Spannsatz STW29-38x60 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 38 mm und in eine Nabenbohrung mit Ø 60 mm. Der Außenring ist 15 mm lang, ohne Schraubenköpfe misst der Spannsatz 22 mm, über die Schraubenköpfe 28 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.

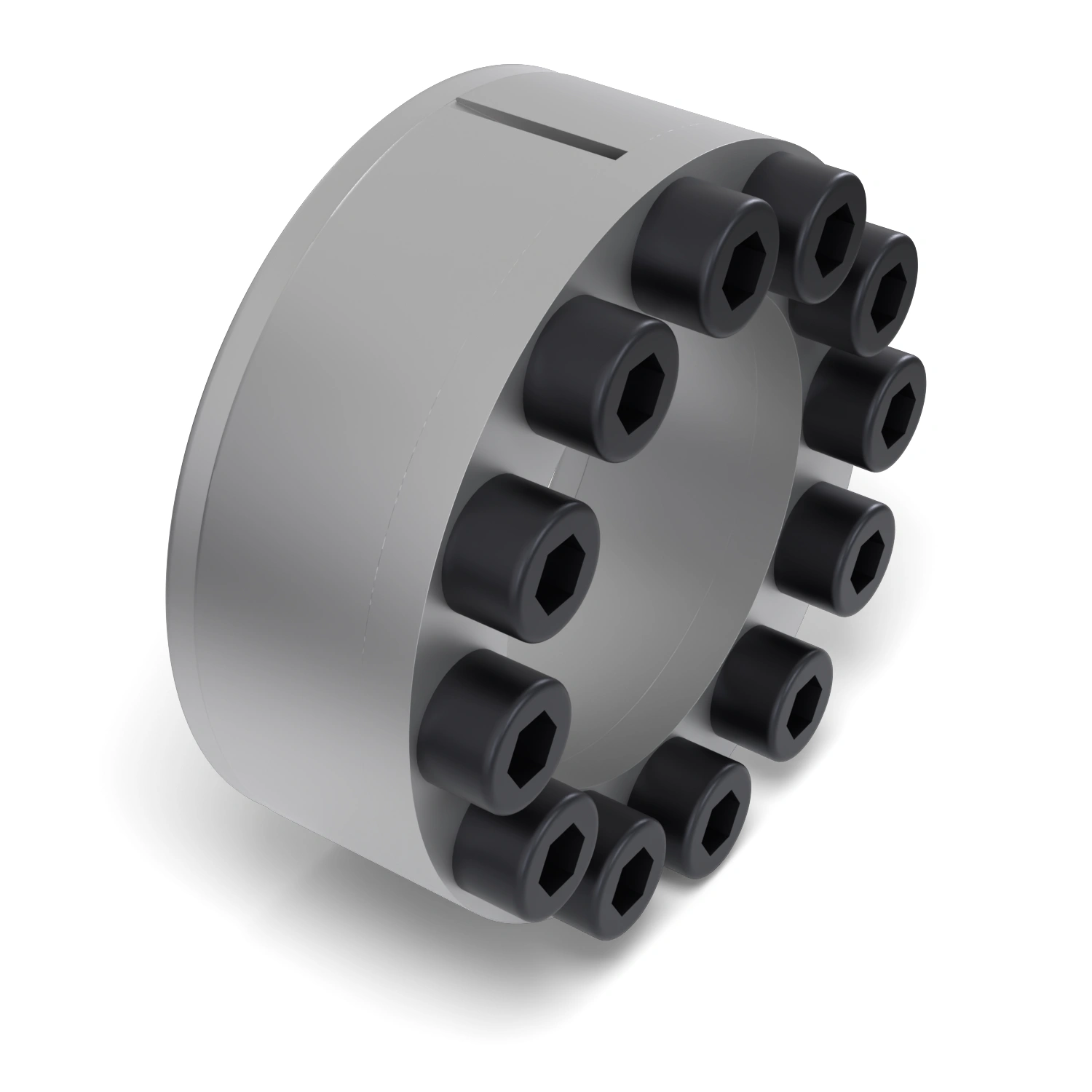

Spannsatz STW29-40x62
Der Spannsatz STW29-40x62 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 40 mm und in eine Nabenbohrung mit Ø 62 mm. Der Außenring ist 15 mm lang, ohne Schraubenköpfe misst der Spannsatz 22 mm, über die Schraubenköpfe 28 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.

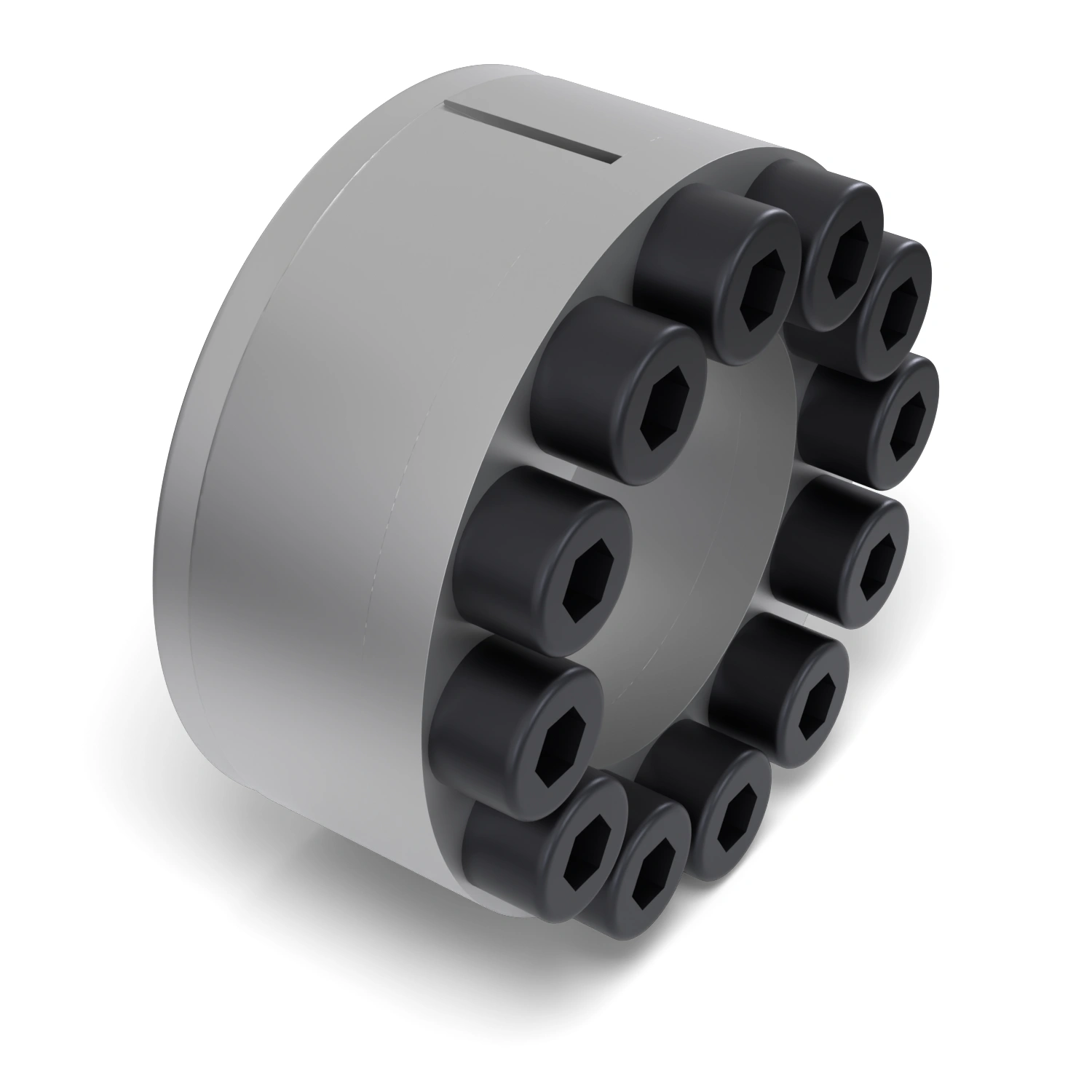

Spannsatz STW29-42x70
Der Spannsatz STW29-42x70 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 42 mm und in eine Nabenbohrung mit Ø 70 mm. Der Außenring ist 18 mm lang, ohne Schraubenköpfe misst der Spannsatz 28 mm, über die Schraubenköpfe 36 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW29-45x73
Der Spannsatz STW29-45x73 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 45 mm und in eine Nabenbohrung mit Ø 73 mm. Der Außenring ist 18 mm lang, ohne Schraubenköpfe misst der Spannsatz 28 mm, über die Schraubenköpfe 36 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW29-48x76
Der Spannsatz STW29-48x76 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 48 mm und in eine Nabenbohrung mit Ø 76 mm. Der Außenring ist 18 mm lang, ohne Schraubenköpfe misst der Spannsatz 28 mm, über die Schraubenköpfe 36 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW29-50x78
Der Spannsatz STW29-50x78 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 50 mm und in eine Nabenbohrung mit Ø 78 mm. Der Außenring ist 18 mm lang, ohne Schraubenköpfe misst der Spannsatz 28 mm, über die Schraubenköpfe 36 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.

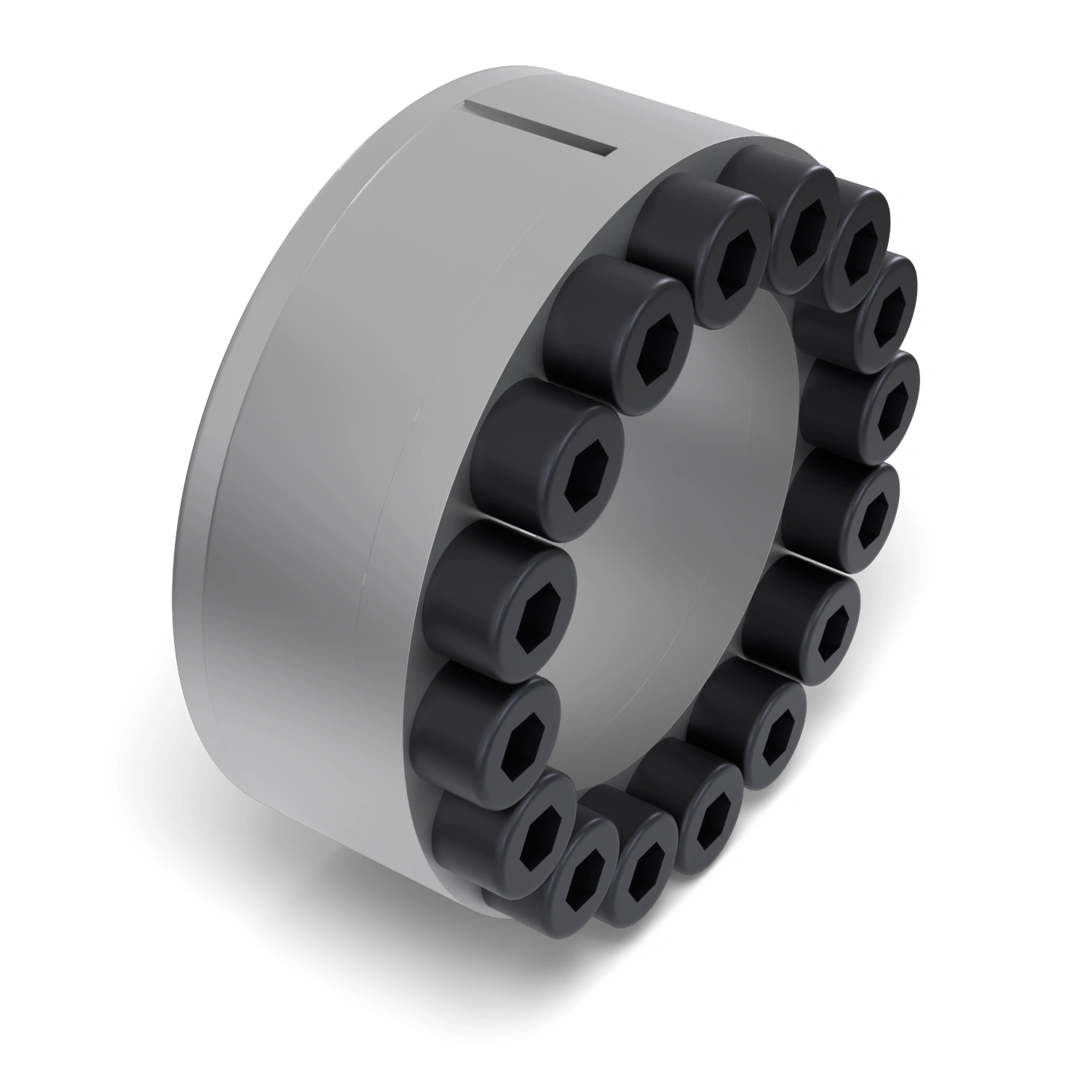

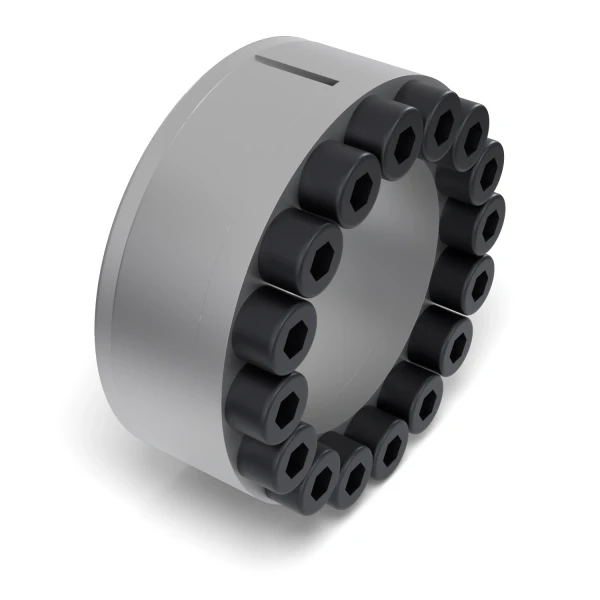

Spannsatz STW29-55x83
Der Spannsatz STW29-55x83 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 55 mm und in eine Nabenbohrung mit Ø 83 mm. Der Außenring ist 18 mm lang, ohne Schraubenköpfe misst der Spannsatz 28 mm, über die Schraubenköpfe 36 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.

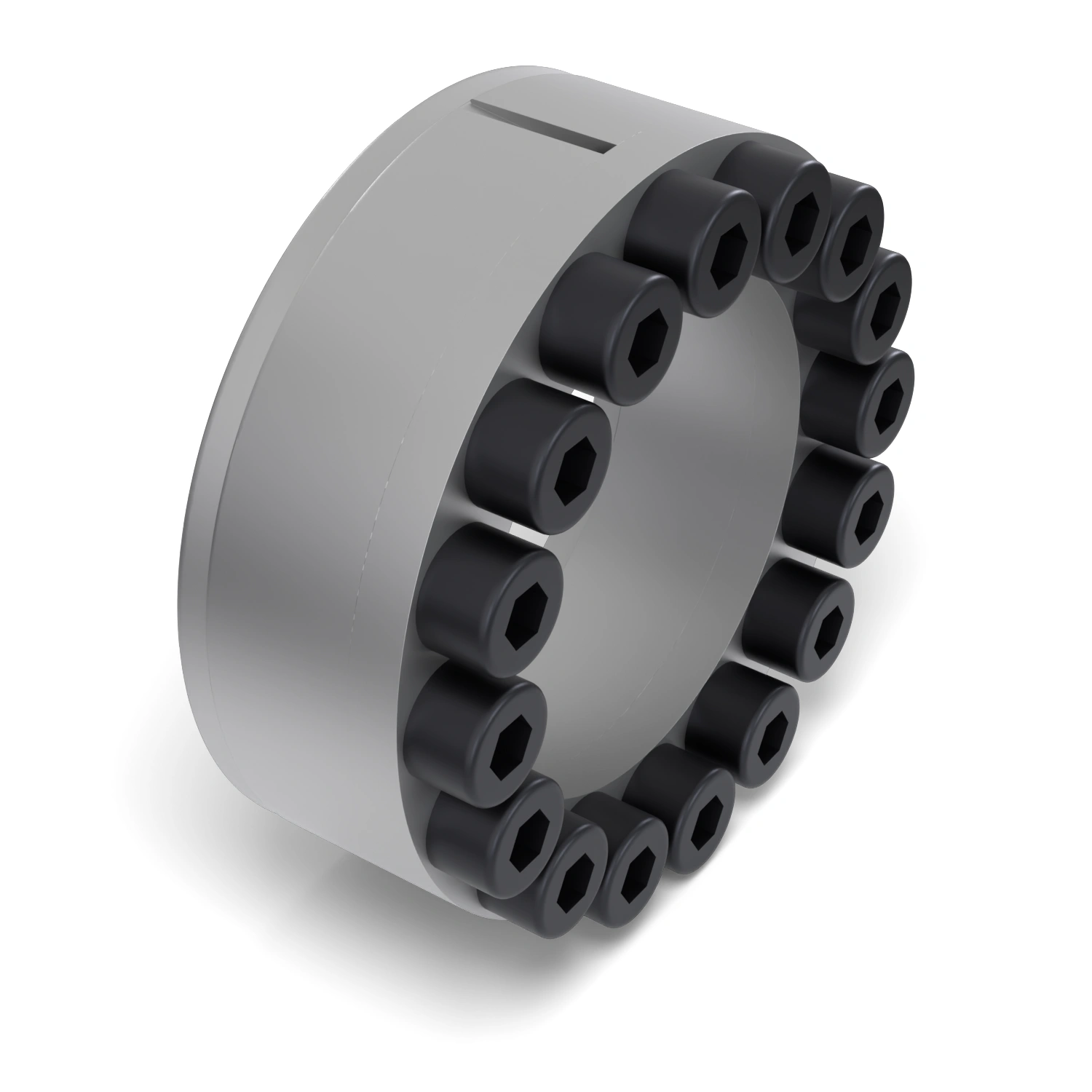

Spannsatz STW29-60x88
Der Spannsatz STW29-60x88 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 60 mm und in eine Nabenbohrung mit Ø 88 mm. Der Außenring ist 18 mm lang, ohne Schraubenköpfe misst der Spannsatz 28 mm, über die Schraubenköpfe 36 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.

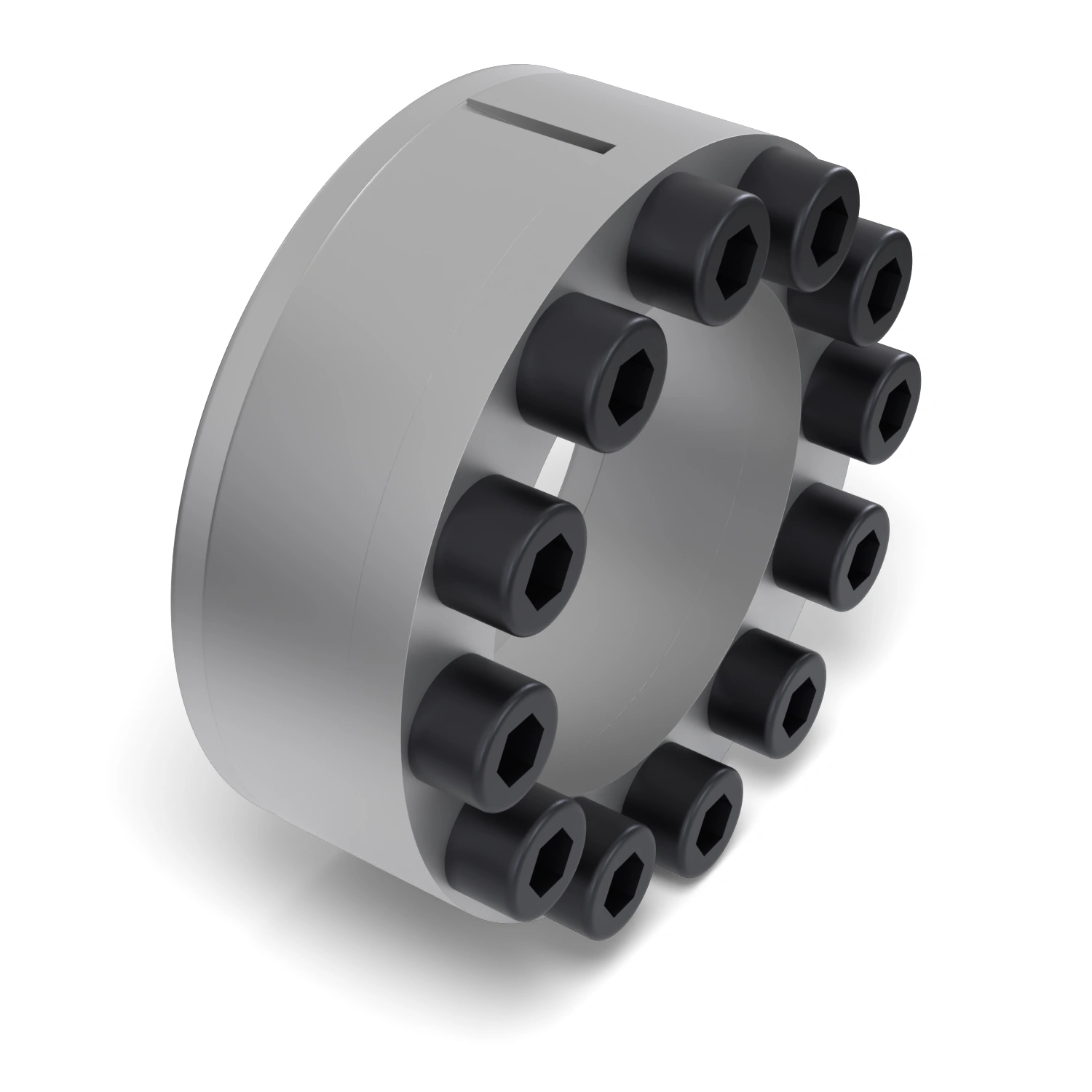

Spannsatz STW29-70x105
Der Spannsatz STW29-70x105 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 70 mm und in eine Nabenbohrung mit Ø 105 mm. Der Außenring ist 22 mm lang, ohne Schraubenköpfe misst der Spannsatz 35 mm, über die Schraubenköpfe 45 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.

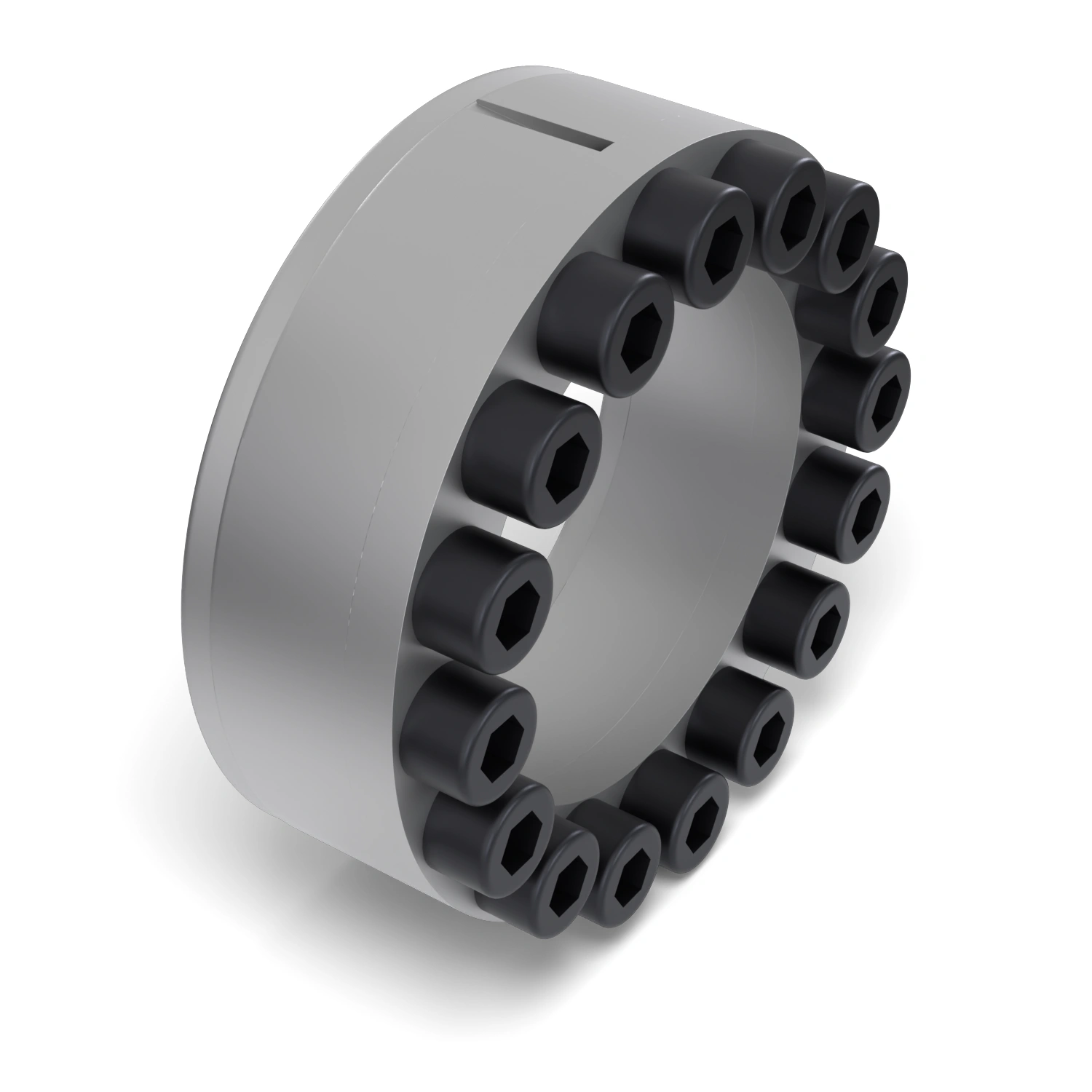

Spannsatz STW29-80x115
Der Spannsatz STW29-80x115 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.Der Spannsatz passt auf eine Welle mit Ø 80 mm und in eine Nabenbohrung mit Ø 115 mm. Der Außenring ist 22 mm lang, ohne Schraubenköpfe misst der Spannsatz 35 mm, über die Schraubenköpfe 45 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.
