Spannsatz STW29-30x52

10,32 €

Netto: 8,67 €

Inhalt netto:

Lieferzeit 2 bis 3 Werktage

Preis anfragen

Produktnummer: STW-063811

Hersteller: STW

Gewicht: 0,3 kg

Unsere Vorteile

Kostenloser Versand ab 50 € Warenwert (innerhalb Deutschlands)
Schneller Versand mit DHL oder UPS
Kauf auf Rechnung für Firmenkunden nach Freigabe
Geschäftskundenkonditionen nach Freigabe

Spannsatz STW29

Verwandte Kategorien

Nicht selbstzentrierende Spannsätze Spannsatz STW29 Spannsatz STW60 Selbstzentrierende Spannsätze

Alle Größen ansehen

Eigenschaften im Überblick

Wellen-Ø d

30 mmBohrung des Spannsatzes

Außen-Ø D

52 mmentspricht der Nabenbohrung

Breite B

24,5 mmEinbaumaß, siehe Maßskizze

Ausführung

nicht selbstzentrierendNabe über eigenen Zentriersitz führen

Anzahl Schrauben

8 Stückzum Verspannen der Verbindung

Gewicht

0,3 kgje Stück

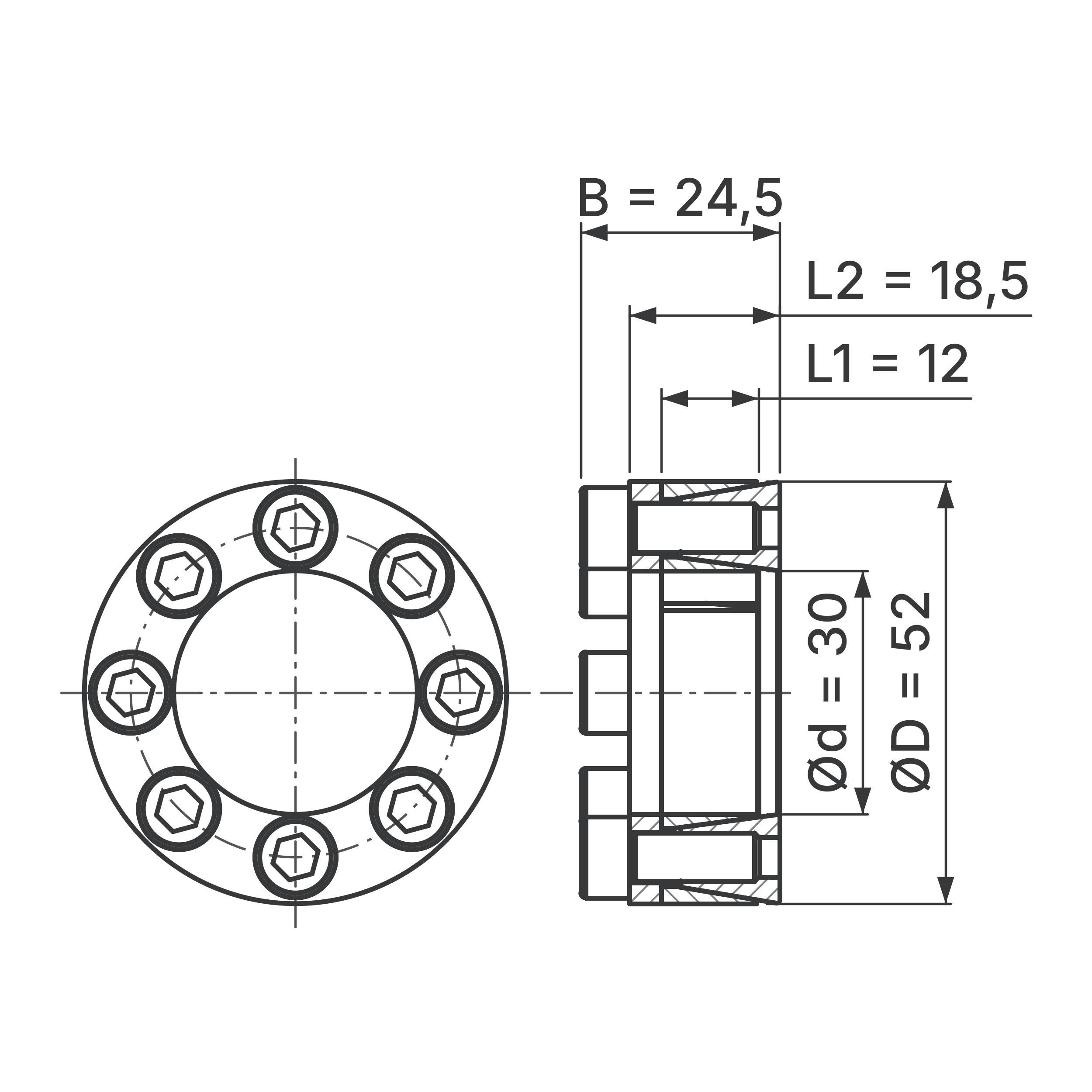

Maßskizze

Maße dieser Größe

Wellen-Ø d: 30 mm
Außen-Ø D: 52 mm
Länge L1: 12 mm
Länge L2: 18,5 mm
Breite B: 24,5 mm

Schematische Darstellung, nicht maßstäblich. Alle Maße in mm.

Technische Daten

Merkmal	Wert
Allgemein
Artikelnummer	STW-063811
Bezeichnung	STW29-30x52
Baureihe	STW29
Bauform	Spannsatz
Ausführung	nicht selbstzentrierend
Werkstoff	Stahl
Anzahl Schrauben	8
Abmessungen
Wellen-Ø d	30 mm
Außen-Ø D (Nabenbohrung)	52 mm
Länge L1	12 mm
Länge L2	18,5 mm
Breite B	24,5 mm
Gewicht	0,3 kg
Passung und Oberfläche
Passung Welle / Nabe	Welle h8 / Nabe H8
Oberflächenrauheit	Rt ≤ 16 µm

Maße in mm, Bedeutung der Längenmaße siehe Maßskizze.

Häufige Fragen

Was bedeuten die Maße in der Maßskizze des Spannsatzes STW29?

d ist der Wellen-Ø (30 mm), D der Außen-Ø und damit die Nabenbohrung (52 mm). L1 ist die Länge des Außenrings in der Nabe, L2 die Breite einschließlich Druckring ohne Schraubenköpfe und B die Gesamtbreite über die Schraubenköpfe.

Wann ist eine andere Bauart besser als der STW29?

Soll die Nabe beim Spannen selbst zentriert werden, wählen Sie eine Baureihe aus den selbstzentrierenden Spannsätzen. Bei groben Toleranzen, großen Wellen oder wenig axialem Platz ist der doppelkonische STW60 die bessere Wahl.

Kann der Spannsatz STW29-30x52 einen anderen Spannsatz mit einfachem Konus ersetzen?

Der STW29 entspricht dem Typ „nicht selbstzentrierender Spannsatz mit einfachem Konus und Druckring“. Weil er eine eigene Maßreihe hat, vergleichen Sie Wellen-Ø d, Außen-Ø D, L1, L2 und B Größe für Größe mit dem vorhandenen Spannsatz, bevor Sie tauschen.

Warum braucht die Nabe beim Spannsatz STW29-30x52 einen Zentriersitz?

Der STW29 überträgt die Kraft, zentriert die Nabe aber nicht. Die Führung übernimmt ein eigener Sitz der Nabe auf der Welle, zum Beispiel eine Stufenbohrung; er bestimmt den Rundlauf.

Wie genau müssen Welle und Nabenbohrung für den STW29 gefertigt sein?

Der STW29 verlangt engere Passungen als der STW60. Die konkreten Vorgaben stimmen wir gern mit Ihnen ab; eine erste Orientierung gibt der Ratgeber Passungen & ISO-Toleranzen.

Wie unterscheidet sich die Baubreite von STW29 und STW60?

Ab mittleren Wellen-Ø baut der STW29 axial breiter als der STW60, dafür kommt er mit einem kleineren Außen-Ø aus.

Fragen zur Auswahl?

Wir unterstützen Sie bei der Auswahl von Spannsätzen, bei Wellen- und Nabentoleranzen und beim Austausch vorhandener Verbindungen. Steinbach GmbH – seit 2014, Team mit über 30 Jahren Branchenerfahrung.

Beratung vereinbaren

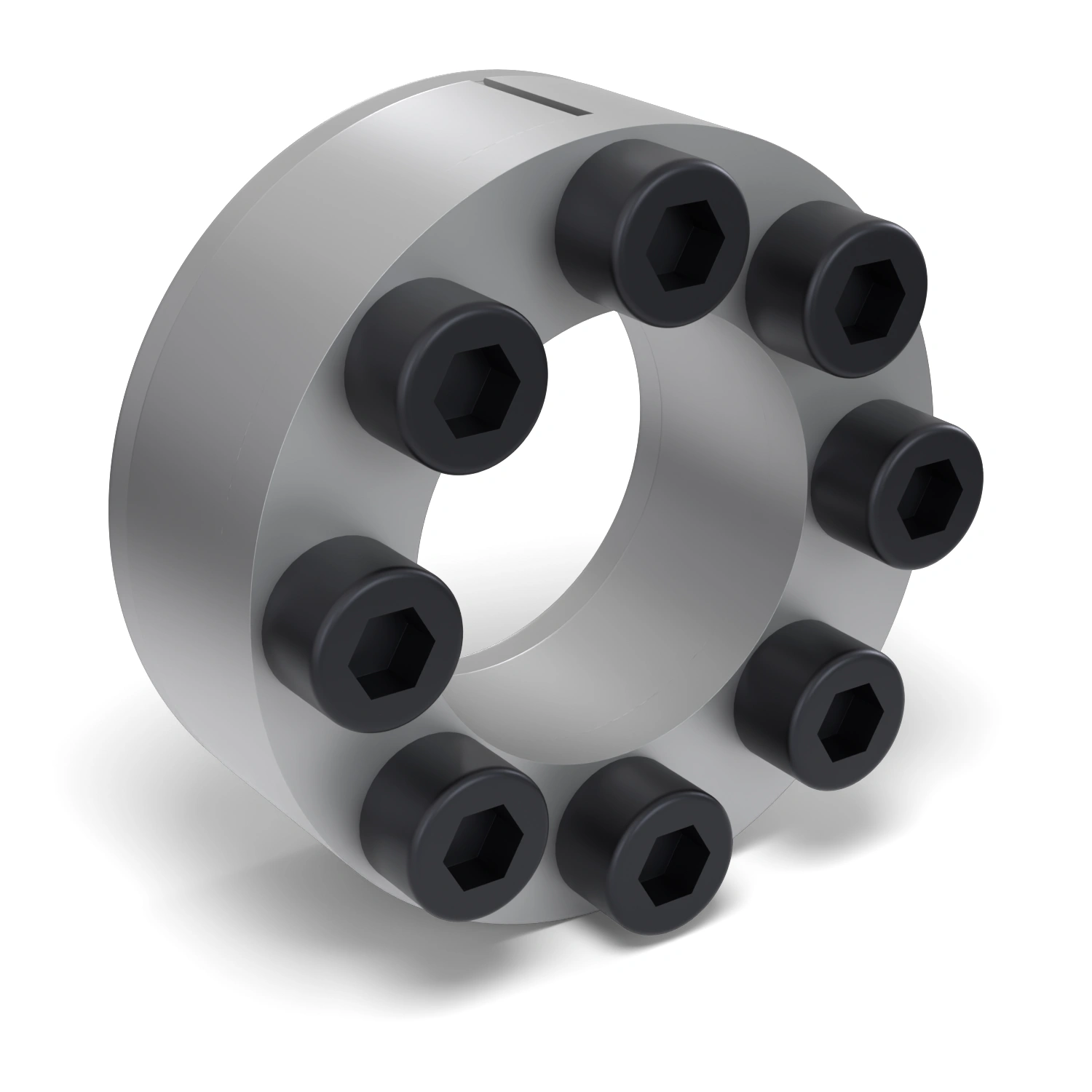

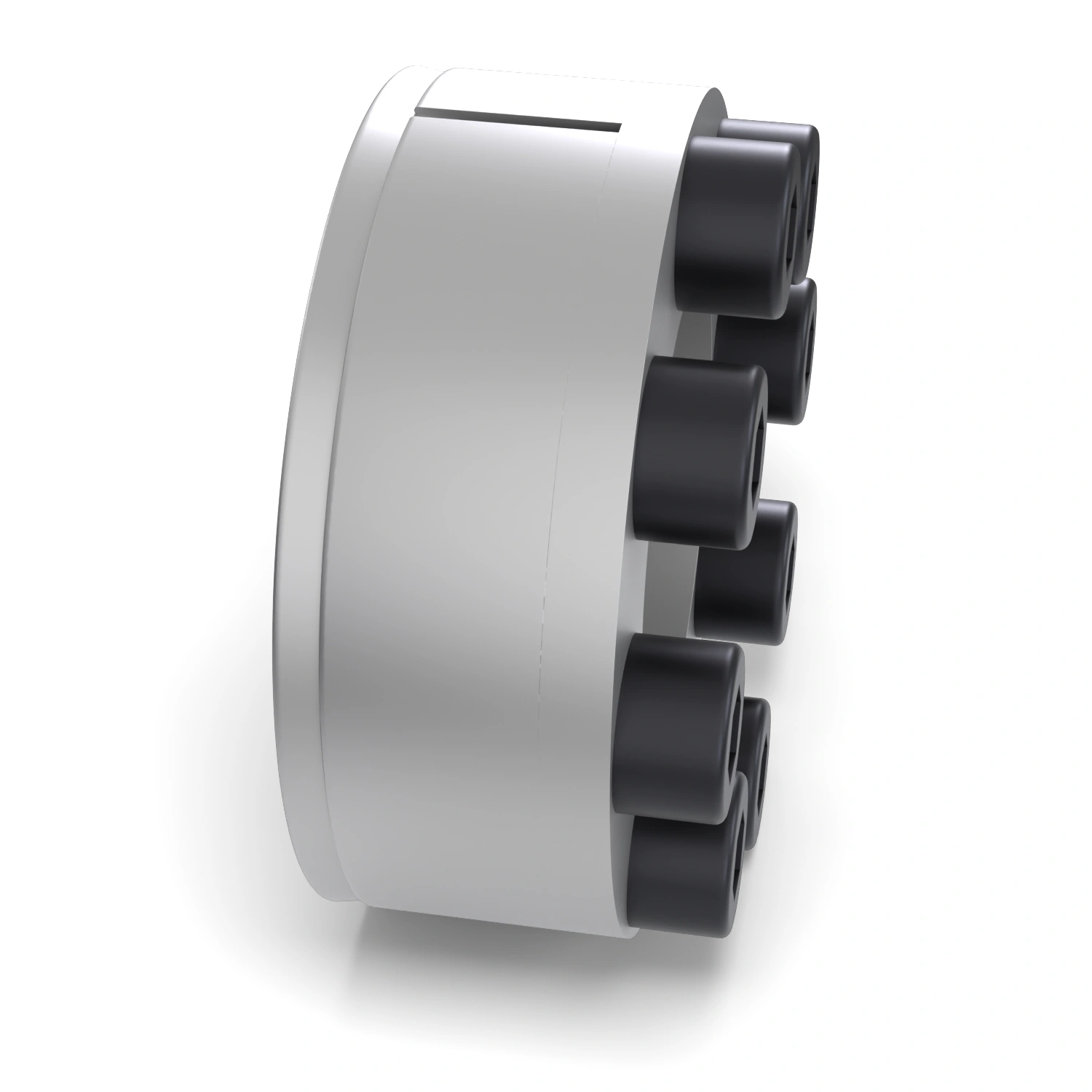

Spannsatz STW29-30x52

STW

Produktinformationen "Spannsatz STW29-30x52"

Der Spannsatz STW29-30x52 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.

Der Spannsatz passt auf eine Welle mit Ø 30 mm und in eine Nabenbohrung mit Ø 52 mm. Der Außenring ist 12 mm lang, ohne Schraubenköpfe misst der Spannsatz 18,5 mm, über die Schraubenköpfe 24,5 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.

Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.

Innen-Ø (mm):	30
Anzahl Schrauben:	8
Ausführung:	nicht selbstzentrierend
Außen-Ø (mm):	52
Baureihe:	STW29
Material:	Stahl
