Profillaufrollen

Profillaufrollen sind kugelgelagerte Laufrollen mit einem profilierten Außenring, die als Lauf- und Führungselemente in Linearführungen, Aluprofil-Systemen und der Fördertechnik eingesetzt werden. Ihr charakteristisches Merkmal ist der konturierte Mantel – meist als V-Profil, Rundprofil oder U-Profil ausgeführt –, der die Rolle exakt auf einer Schiene, einem Stahldraht oder in einer Profilnut spurt. So kombinieren sie die Leichtgängigkeit eines Wälzlagers mit einer präzisen, selbstzentrierenden Spurführung.

Bei antriebstechnik.shop finden Sie Profillaufrollen der Baureihe INA LFR mit V-förmigem Laufprofil – passend zu gängigen Aluprofilen und Lineartechnik-Schienen. Das Sortiment umfasst Baugrößen wie LFR50, LFR5201 und LFR5208 in offener und abgedichteter Ausführung. Ergänzend führen wir Laufrollen mit zylindrischem Mantel, Kurvenrollen mit Gewindezapfen sowie das komplette Programm an Wälzlagern für den Maschinenbau.

Was sind Profillaufrollen?

Eine Profillaufrolle ist ein einbaufertiges Laufrad auf Basis eines abgedichteten Wälzlagers, dessen Außenring eine definierte Profilkontur trägt. Im Inneren arbeiten meist zwei Kugelreihen nach dem Prinzip eines zweireihigen Schrägkugellagers, sodass die Rolle radiale Lasten und – durch den Druckwinkel – auch axiale Kräfte und Kippmomente aufnehmen kann. Der profilierte Mantel führt die Rolle dabei formschlüssig auf ihrer Laufbahn.

Beim verbreiteten V-Profil greift die Rolle mit zwei umlaufenden Flanken in eine entsprechende V-Schiene oder über einen Stahldraht. Dieser Zweipunktkontakt zentriert die Rolle selbsttätig und hält sie auch bei seitlichen Kräften sicher in der Spur. Das macht Profillaufrollen zu einer wirtschaftlichen Alternative zu Schienenführungen, wenn moderate Genauigkeit, lange Verfahrwege und unempfindliches Laufverhalten gefragt sind.

Das Kernmerkmal von Profillaufrollen ist somit die Verbindung aus tragfähigem Wälzlager und integrierter Spurführung in einem einzigen Bauteil – ohne zusätzliche Führungselemente, montagefreundlich und wartungsarm.

Typische Bauformen und Profile

Profillaufrollen unterscheiden sich vor allem durch die Form des Außenmantels, das Lagerkonzept und die Werkstoffausführung. Welches Profil das richtige ist, hängt von der Gegenlaufbahn (Schiene, Draht, Profilnut) und der geforderten Führungsgenauigkeit ab.

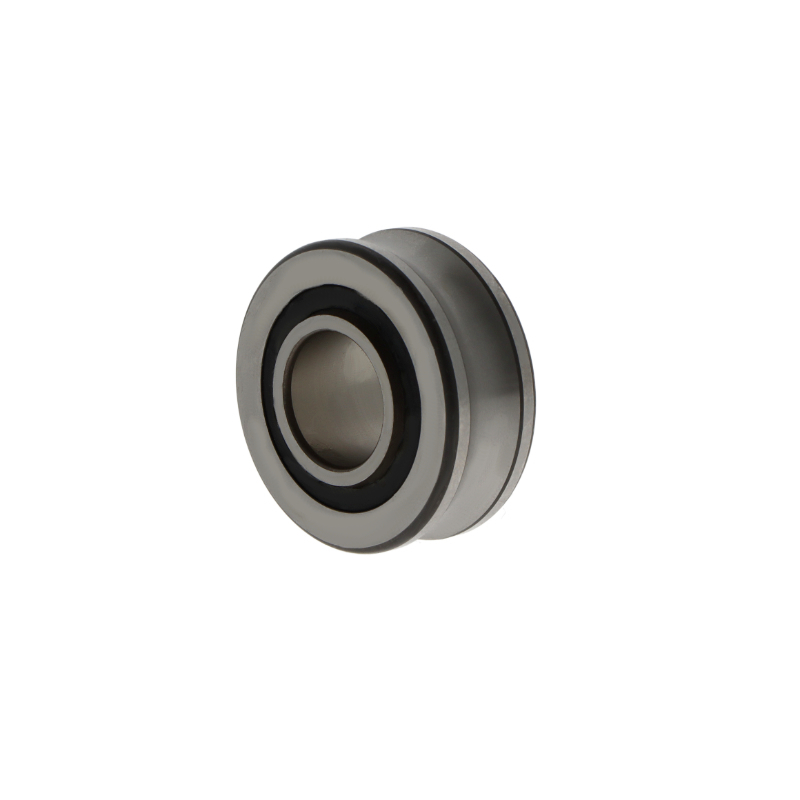

V-Profil-Laufrollen (Baureihe INA LFR)

Laufrollen mit V-Profil sind die meistverwendete Bauform. Die V-förmige Außenkontur läuft auf einer komplementären V-Schiene oder einem gespannten Stahldraht und sorgt über den Zweipunktkontakt für eine selbstzentrierende, spielfreie Führung. In unserem Shop decken die Baugrößen LFR50, LFR5201 und LFR5208 typische Bohrungs- und Außendurchmesser ab. Sie eignen sich besonders für lineare Führungen mit hohen Verfahrgeschwindigkeiten.

U-Profil- und Rundprofil-Laufrollen

Laufrollen mit U-Profil umschließen eine Schiene oder einen Steg von außen und werden eingesetzt, wenn die Rolle exakt auf einer Kante oder einem Rundmaterial geführt werden soll. Rundprofil-Ausführungen laufen auf gerundeten Laufbahnen und werden vorrangig bei Drahtführungen verwendet. Beide Varianten bieten eine ruhige, leise Bewegung und eine exakte Spurhaltung.

Laufrollen für Aluprofile

Speziell auf modulare Aluprofil-Systeme abgestimmte Laufrollen greifen in die Nuten gängiger Profilraster und ermöglichen leichtgängige Schiebetüren, Schutztüren und Linearverstellungen im Maschinen- und Vorrichtungsbau. Die Aluprofil-Laufrolle verbindet eine hohe Stabilität mit einfacher Montage in das Profilsystem.

Werkstoffvarianten: Stahl, Edelstahl und Kunststoff

Profillaufrollen aus Wälzlagerstahl bilden den Standard für industrielle Anwendungen. Profillaufrollen aus Edelstahl sind die richtige Wahl für korrosive Umgebungen sowie hohe Hygieneanforderungen in der Lebensmittel- und Pharmaproduktion. Profillaufrollen aus Kunststoff bzw. Profil-Kunststoffrollen mit Kugellager als Führungsrolle sind leicht, korrosionsbeständig und laufen besonders leise – ideal bei geringerer mechanischer Belastung.

Abmessungen, Druckwinkel und Abdichtung

Profillaufrollen folgen einem genormten Bezeichnungsschema. Bei der INA-Baureihe steht LFR für die Laufrolle, gefolgt von einer Kennzahl, die Bohrungsdurchmesser und Außendurchmesser beschreibt – etwa LFR50 als kompakte Baugröße oder LFR5208 mit größerem Außendurchmesser. Entscheidend für die Auswahl sind Bohrungsdurchmesser, Außendurchmesser, Breite und die Geometrie des V-Spalts, die zur Gegenschiene passen muss.

Da Profillaufrollen wie zweireihige Schrägkugellager aufgebaut sind, nehmen sie über ihren Druckwinkel zusätzlich zu radialen auch axiale Kräfte und Kippmomente auf. Zur Abdichtung kommen meist beidseitige Dichtungen oder Deckscheiben zum Einsatz, die das Lager dauerhaft fettgefüllt und wartungsfrei halten und vor Verschmutzung schützen. Für anspruchsvollere Punkt- und Linienführungen sind auch Kurvenrollen mit Gewindezapfen eine sinnvolle Ergänzung.

Anwendungen von Profillaufrollen

Profillaufrollen kommen überall dort zum Einsatz, wo Bauteile entlang einer definierten Bahn geführt und bewegt werden müssen:

• Lineartechnik und Führungssysteme
  Als kostengünstige Alternative zu Profilschienenführungen für Schlitten, Portale und Verstelleinheiten mit langen Verfahrwegen.
• Aluprofil-Systeme
  Schiebe- und Schutztüren, Trennwände und Verkleidungen, die in den Nuten modularer Aluprofile leichtgängig geführt werden.
• Förder- und Transporttechnik
  Führungs- und Tragrollen in Förderanlagen, Werkstückträgern und Handlingsystemen mit hohem Durchsatz.
• Automatisierung und Sondermaschinenbau
  Präzise geführte Bewegungen in Montageautomaten, Pick-and-Place-Einheiten und Vorrichtungen.
• Lebensmittel- und Verpackungstechnik
  Edelstahl-Profillaufrollen für hygienesensible, feuchte oder korrosive Umgebungen mit regelmäßiger Reinigung.

Auswahlhilfe: So finden Sie die passende Profillaufrolle

Bei der Auswahl der richtigen Profillaufrolle sind einige Kennwerte entscheidend. Die folgenden Schritte helfen Ihnen, die passende Baugröße und Ausführung zu bestimmen.

1. Profilform und Gegenlaufbahn klären
   Bestimmen Sie zuerst, ob die Rolle auf einer V-Schiene, einem Stahldraht, einer Kante (U-Profil) oder in einer Aluprofilnut läuft. Die Profilform der Rolle muss exakt zur Gegenlaufbahn passen.
2. Abmessungen festlegen
   Wählen Sie Bohrungsdurchmesser, Außendurchmesser und Breite passend zu Achse und Einbauraum – bei INA über die LFR-Kennzahl (z. B. LFR50, LFR5201, LFR5208).
3. Belastung und Geschwindigkeit abschätzen
   Berücksichtigen Sie radiale und axiale Lasten, das mögliche Kippmoment sowie die Verfahrgeschwindigkeit, um die nötige Tragfähigkeit zu erreichen.
4. Werkstoff wählen
   Wälzlagerstahl für Standardanwendungen, Edelstahl für korrosive oder hygienesensible Umgebungen, Kunststoff für leichte, leise und chemikalienbeständige Einsatzfälle.
5. Abdichtung und Umgebungsbedingungen
   Wählen Sie abgedichtete, wartungsfreie Ausführungen für schmutzige oder feuchte Umgebungen; offene Varianten dort, wo Sauberkeit gegeben ist.
