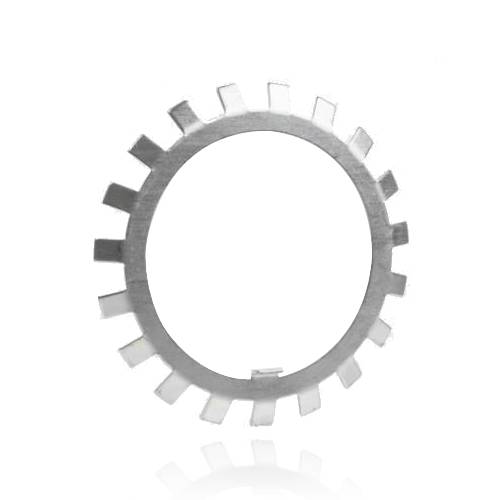

Sicherungsbleche MB nach DIN 5406
Sicherungsbleche der MB-Serie sichern Wälzlager und KM-Nutmuttern axial auf der Welle. Innennase greift in die Wellennut, Außenlappen in die Mutter – formschlüssig und zuverlässig. Aus Stahl, passend zu KM-Muttern.
MB0
Das Sicherungsblech MB0 nach DIN 5406 (= ISO 2982-2) ist die formschlüssige Verdrehsicherung für Nutmuttern KM (DIN 981). Es passt zum Wellensitz mit Innen-Ø 10 mm und sichert die zugehörige Nutmutter KM0 (DIN 981). Außen-Ø 21 mm, Blechdicke 1,00 mm. Eine nach innen ragende Nase greift in eine Längsnut des Wellensitzes, sodass sich das Blech nicht mitdrehen kann. Da Nutmuttern der KM-Reihe nicht selbstsichernd sind, wird nach dem Festziehen der Mutter einer der Außenlappen des MB0 in eine der Nuten der Nutmutter KM umgebogen – so ist die Mutter formschlüssig gegen Losdrehen arretiert. Voraussetzung ist eine passende Längsnut im Wellensitz. Das Sicherungsblech ist konstruktiv ein Einmal-/Verschleißteil: Der Lappen wird plastisch umgebogen und ermüdet bei mehrfachem Biegen – verwenden Sie bei jeder Montage ein neues Blech. Der Werkstoff ist weicher, unlegierter Stahl (biegbar) – bewusst weich gewählt, damit sich die Sicherungslappen ohne Reißen umbiegen lassen. Sicherungsbleche der MB-Reihe sind nach DIN 5406 herstellerübergreifend genormt; MB0 entspricht der gleichlautenden MB-Größe von SKF, FAG/Schaeffler und anderen. Typischerweise sichern MB-Bleche Nutmuttern, die ein Wälzlager über eine Spannhülse auf der Welle verspannen. Nicht zu verwechseln mit Sicherungsringen (Seegerringe, DIN 471/472), die der axialen Lagesicherung dienen. Bei Fragen zur passenden Größe erreichen Sie uns über das Kontaktformular.
MB1
Das Sicherungsblech MB1 nach DIN 5406 (= ISO 2982-2) ist die formschlüssige Verdrehsicherung für Nutmuttern KM (DIN 981). Es passt zum Wellensitz mit Innen-Ø 12 mm und sichert die zugehörige Nutmutter KM1 (DIN 981). Außen-Ø 25 mm, Blechdicke 1,00 mm. Eine nach innen ragende Nase greift in eine Längsnut des Wellensitzes, sodass sich das Blech nicht mitdrehen kann. Da Nutmuttern der KM-Reihe nicht selbstsichernd sind, wird nach dem Festziehen der Mutter einer der Außenlappen des MB1 in eine der Nuten der Nutmutter KM umgebogen – so ist die Mutter formschlüssig gegen Losdrehen arretiert. Voraussetzung ist eine passende Längsnut im Wellensitz. Das Sicherungsblech ist konstruktiv ein Einmal-/Verschleißteil: Der Lappen wird plastisch umgebogen und ermüdet bei mehrfachem Biegen – verwenden Sie bei jeder Montage ein neues Blech. Der Werkstoff ist weicher, unlegierter Stahl (biegbar) – bewusst weich gewählt, damit sich die Sicherungslappen ohne Reißen umbiegen lassen. Sicherungsbleche der MB-Reihe sind nach DIN 5406 herstellerübergreifend genormt; MB1 entspricht der gleichlautenden MB-Größe von SKF, FAG/Schaeffler und anderen. Typischerweise sichern MB-Bleche Nutmuttern, die ein Wälzlager über eine Spannhülse auf der Welle verspannen. Nicht zu verwechseln mit Sicherungsringen (Seegerringe, DIN 471/472), die der axialen Lagesicherung dienen. Bei Fragen zur passenden Größe erreichen Sie uns über das Kontaktformular.
MB10
Das Sicherungsblech MB10 nach DIN 5406 (= ISO 2982-2) ist die formschlüssige Verdrehsicherung für Nutmuttern KM (DIN 981). Es passt zum Wellensitz mit Innen-Ø 50 mm und sichert die zugehörige Nutmutter KM10 (DIN 981). Außen-Ø 74 mm, Blechdicke 1,25 mm. Eine nach innen ragende Nase greift in eine Längsnut des Wellensitzes, sodass sich das Blech nicht mitdrehen kann. Da Nutmuttern der KM-Reihe nicht selbstsichernd sind, wird nach dem Festziehen der Mutter einer der Außenlappen des MB10 in eine der Nuten der Nutmutter KM umgebogen – so ist die Mutter formschlüssig gegen Losdrehen arretiert. Voraussetzung ist eine passende Längsnut im Wellensitz. Das Sicherungsblech ist konstruktiv ein Einmal-/Verschleißteil: Der Lappen wird plastisch umgebogen und ermüdet bei mehrfachem Biegen – verwenden Sie bei jeder Montage ein neues Blech. Der Werkstoff ist weicher, unlegierter Stahl (biegbar) – bewusst weich gewählt, damit sich die Sicherungslappen ohne Reißen umbiegen lassen. Sicherungsbleche der MB-Reihe sind nach DIN 5406 herstellerübergreifend genormt; MB10 entspricht der gleichlautenden MB-Größe von SKF, FAG/Schaeffler und anderen. Typischerweise sichern MB-Bleche Nutmuttern, die ein Wälzlager über eine Spannhülse auf der Welle verspannen. Nicht zu verwechseln mit Sicherungsringen (Seegerringe, DIN 471/472), die der axialen Lagesicherung dienen. Bei Fragen zur passenden Größe erreichen Sie uns über das Kontaktformular.
MB11
Das Sicherungsblech MB11 nach DIN 5406 (= ISO 2982-2) ist die formschlüssige Verdrehsicherung für Nutmuttern KM (DIN 981). Es passt zum Wellensitz mit Innen-Ø 55 mm und sichert die zugehörige Nutmutter KM11 (DIN 981). Außen-Ø 81 mm, Blechdicke 1,50 mm. Eine nach innen ragende Nase greift in eine Längsnut des Wellensitzes, sodass sich das Blech nicht mitdrehen kann. Da Nutmuttern der KM-Reihe nicht selbstsichernd sind, wird nach dem Festziehen der Mutter einer der Außenlappen des MB11 in eine der Nuten der Nutmutter KM umgebogen – so ist die Mutter formschlüssig gegen Losdrehen arretiert. Voraussetzung ist eine passende Längsnut im Wellensitz. Das Sicherungsblech ist konstruktiv ein Einmal-/Verschleißteil: Der Lappen wird plastisch umgebogen und ermüdet bei mehrfachem Biegen – verwenden Sie bei jeder Montage ein neues Blech. Der Werkstoff ist weicher, unlegierter Stahl (biegbar) – bewusst weich gewählt, damit sich die Sicherungslappen ohne Reißen umbiegen lassen. Sicherungsbleche der MB-Reihe sind nach DIN 5406 herstellerübergreifend genormt; MB11 entspricht der gleichlautenden MB-Größe von SKF, FAG/Schaeffler und anderen. Typischerweise sichern MB-Bleche Nutmuttern, die ein Wälzlager über eine Spannhülse auf der Welle verspannen. Nicht zu verwechseln mit Sicherungsringen (Seegerringe, DIN 471/472), die der axialen Lagesicherung dienen. Bei Fragen zur passenden Größe erreichen Sie uns über das Kontaktformular.
MB12
Das Sicherungsblech MB12 nach DIN 5406 (= ISO 2982-2) ist die formschlüssige Verdrehsicherung für Nutmuttern KM (DIN 981). Es passt zum Wellensitz mit Innen-Ø 60 mm und sichert die zugehörige Nutmutter KM12 (DIN 981). Außen-Ø 86 mm, Blechdicke 1,50 mm. Eine nach innen ragende Nase greift in eine Längsnut des Wellensitzes, sodass sich das Blech nicht mitdrehen kann. Da Nutmuttern der KM-Reihe nicht selbstsichernd sind, wird nach dem Festziehen der Mutter einer der Außenlappen des MB12 in eine der Nuten der Nutmutter KM umgebogen – so ist die Mutter formschlüssig gegen Losdrehen arretiert. Voraussetzung ist eine passende Längsnut im Wellensitz. Das Sicherungsblech ist konstruktiv ein Einmal-/Verschleißteil: Der Lappen wird plastisch umgebogen und ermüdet bei mehrfachem Biegen – verwenden Sie bei jeder Montage ein neues Blech. Der Werkstoff ist weicher, unlegierter Stahl (biegbar) – bewusst weich gewählt, damit sich die Sicherungslappen ohne Reißen umbiegen lassen. Sicherungsbleche der MB-Reihe sind nach DIN 5406 herstellerübergreifend genormt; MB12 entspricht der gleichlautenden MB-Größe von SKF, FAG/Schaeffler und anderen. Typischerweise sichern MB-Bleche Nutmuttern, die ein Wälzlager über eine Spannhülse auf der Welle verspannen. Nicht zu verwechseln mit Sicherungsringen (Seegerringe, DIN 471/472), die der axialen Lagesicherung dienen. Bei Fragen zur passenden Größe erreichen Sie uns über das Kontaktformular.
MB13
Das Sicherungsblech MB13 nach DIN 5406 (= ISO 2982-2) ist die formschlüssige Verdrehsicherung für Nutmuttern KM (DIN 981). Es passt zum Wellensitz mit Innen-Ø 65 mm und sichert die zugehörige Nutmutter KM13 (DIN 981). Außen-Ø 92 mm, Blechdicke 1,50 mm. Eine nach innen ragende Nase greift in eine Längsnut des Wellensitzes, sodass sich das Blech nicht mitdrehen kann. Da Nutmuttern der KM-Reihe nicht selbstsichernd sind, wird nach dem Festziehen der Mutter einer der Außenlappen des MB13 in eine der Nuten der Nutmutter KM umgebogen – so ist die Mutter formschlüssig gegen Losdrehen arretiert. Voraussetzung ist eine passende Längsnut im Wellensitz. Das Sicherungsblech ist konstruktiv ein Einmal-/Verschleißteil: Der Lappen wird plastisch umgebogen und ermüdet bei mehrfachem Biegen – verwenden Sie bei jeder Montage ein neues Blech. Der Werkstoff ist weicher, unlegierter Stahl (biegbar) – bewusst weich gewählt, damit sich die Sicherungslappen ohne Reißen umbiegen lassen. Sicherungsbleche der MB-Reihe sind nach DIN 5406 herstellerübergreifend genormt; MB13 entspricht der gleichlautenden MB-Größe von SKF, FAG/Schaeffler und anderen. Typischerweise sichern MB-Bleche Nutmuttern, die ein Wälzlager über eine Spannhülse auf der Welle verspannen. Nicht zu verwechseln mit Sicherungsringen (Seegerringe, DIN 471/472), die der axialen Lagesicherung dienen. Bei Fragen zur passenden Größe erreichen Sie uns über das Kontaktformular.
MB14
Das Sicherungsblech MB14 nach DIN 5406 (= ISO 2982-2) ist die formschlüssige Verdrehsicherung für Nutmuttern KM (DIN 981). Es passt zum Wellensitz mit Innen-Ø 70 mm und sichert die zugehörige Nutmutter KM14 (DIN 981). Außen-Ø 98 mm, Blechdicke 1,50 mm. Eine nach innen ragende Nase greift in eine Längsnut des Wellensitzes, sodass sich das Blech nicht mitdrehen kann. Da Nutmuttern der KM-Reihe nicht selbstsichernd sind, wird nach dem Festziehen der Mutter einer der Außenlappen des MB14 in eine der Nuten der Nutmutter KM umgebogen – so ist die Mutter formschlüssig gegen Losdrehen arretiert. Voraussetzung ist eine passende Längsnut im Wellensitz. Das Sicherungsblech ist konstruktiv ein Einmal-/Verschleißteil: Der Lappen wird plastisch umgebogen und ermüdet bei mehrfachem Biegen – verwenden Sie bei jeder Montage ein neues Blech. Der Werkstoff ist weicher, unlegierter Stahl (biegbar) – bewusst weich gewählt, damit sich die Sicherungslappen ohne Reißen umbiegen lassen. Sicherungsbleche der MB-Reihe sind nach DIN 5406 herstellerübergreifend genormt; MB14 entspricht der gleichlautenden MB-Größe von SKF, FAG/Schaeffler und anderen. Typischerweise sichern MB-Bleche Nutmuttern, die ein Wälzlager über eine Spannhülse auf der Welle verspannen. Nicht zu verwechseln mit Sicherungsringen (Seegerringe, DIN 471/472), die der axialen Lagesicherung dienen. Bei Fragen zur passenden Größe erreichen Sie uns über das Kontaktformular.
MB15
Das Sicherungsblech MB15 nach DIN 5406 (= ISO 2982-2) ist die formschlüssige Verdrehsicherung für Nutmuttern KM (DIN 981). Es passt zum Wellensitz mit Innen-Ø 75 mm und sichert die zugehörige Nutmutter KM15 (DIN 981). Außen-Ø 104 mm, Blechdicke 1,50 mm. Eine nach innen ragende Nase greift in eine Längsnut des Wellensitzes, sodass sich das Blech nicht mitdrehen kann. Da Nutmuttern der KM-Reihe nicht selbstsichernd sind, wird nach dem Festziehen der Mutter einer der Außenlappen des MB15 in eine der Nuten der Nutmutter KM umgebogen – so ist die Mutter formschlüssig gegen Losdrehen arretiert. Voraussetzung ist eine passende Längsnut im Wellensitz. Das Sicherungsblech ist konstruktiv ein Einmal-/Verschleißteil: Der Lappen wird plastisch umgebogen und ermüdet bei mehrfachem Biegen – verwenden Sie bei jeder Montage ein neues Blech. Der Werkstoff ist weicher, unlegierter Stahl (biegbar) – bewusst weich gewählt, damit sich die Sicherungslappen ohne Reißen umbiegen lassen. Sicherungsbleche der MB-Reihe sind nach DIN 5406 herstellerübergreifend genormt; MB15 entspricht der gleichlautenden MB-Größe von SKF, FAG/Schaeffler und anderen. Typischerweise sichern MB-Bleche Nutmuttern, die ein Wälzlager über eine Spannhülse auf der Welle verspannen. Nicht zu verwechseln mit Sicherungsringen (Seegerringe, DIN 471/472), die der axialen Lagesicherung dienen. Bei Fragen zur passenden Größe erreichen Sie uns über das Kontaktformular.
MB16
Das Sicherungsblech MB16 nach DIN 5406 (= ISO 2982-2) ist die formschlüssige Verdrehsicherung für Nutmuttern KM (DIN 981). Es passt zum Wellensitz mit Innen-Ø 80 mm und sichert die zugehörige Nutmutter KM16 (DIN 981). Außen-Ø 112 mm, Blechdicke 1,75 mm. Eine nach innen ragende Nase greift in eine Längsnut des Wellensitzes, sodass sich das Blech nicht mitdrehen kann. Da Nutmuttern der KM-Reihe nicht selbstsichernd sind, wird nach dem Festziehen der Mutter einer der Außenlappen des MB16 in eine der Nuten der Nutmutter KM umgebogen – so ist die Mutter formschlüssig gegen Losdrehen arretiert. Voraussetzung ist eine passende Längsnut im Wellensitz. Das Sicherungsblech ist konstruktiv ein Einmal-/Verschleißteil: Der Lappen wird plastisch umgebogen und ermüdet bei mehrfachem Biegen – verwenden Sie bei jeder Montage ein neues Blech. Der Werkstoff ist weicher, unlegierter Stahl (biegbar) – bewusst weich gewählt, damit sich die Sicherungslappen ohne Reißen umbiegen lassen. Sicherungsbleche der MB-Reihe sind nach DIN 5406 herstellerübergreifend genormt; MB16 entspricht der gleichlautenden MB-Größe von SKF, FAG/Schaeffler und anderen. Typischerweise sichern MB-Bleche Nutmuttern, die ein Wälzlager über eine Spannhülse auf der Welle verspannen. Nicht zu verwechseln mit Sicherungsringen (Seegerringe, DIN 471/472), die der axialen Lagesicherung dienen. Bei Fragen zur passenden Größe erreichen Sie uns über das Kontaktformular.
MB17
Das Sicherungsblech MB17 nach DIN 5406 (= ISO 2982-2) ist die formschlüssige Verdrehsicherung für Nutmuttern KM (DIN 981). Es passt zum Wellensitz mit Innen-Ø 85 mm und sichert die zugehörige Nutmutter KM17 (DIN 981). Außen-Ø 119 mm, Blechdicke 1,75 mm. Eine nach innen ragende Nase greift in eine Längsnut des Wellensitzes, sodass sich das Blech nicht mitdrehen kann. Da Nutmuttern der KM-Reihe nicht selbstsichernd sind, wird nach dem Festziehen der Mutter einer der Außenlappen des MB17 in eine der Nuten der Nutmutter KM umgebogen – so ist die Mutter formschlüssig gegen Losdrehen arretiert. Voraussetzung ist eine passende Längsnut im Wellensitz. Das Sicherungsblech ist konstruktiv ein Einmal-/Verschleißteil: Der Lappen wird plastisch umgebogen und ermüdet bei mehrfachem Biegen – verwenden Sie bei jeder Montage ein neues Blech. Der Werkstoff ist weicher, unlegierter Stahl (biegbar) – bewusst weich gewählt, damit sich die Sicherungslappen ohne Reißen umbiegen lassen. Sicherungsbleche der MB-Reihe sind nach DIN 5406 herstellerübergreifend genormt; MB17 entspricht der gleichlautenden MB-Größe von SKF, FAG/Schaeffler und anderen. Typischerweise sichern MB-Bleche Nutmuttern, die ein Wälzlager über eine Spannhülse auf der Welle verspannen. Nicht zu verwechseln mit Sicherungsringen (Seegerringe, DIN 471/472), die der axialen Lagesicherung dienen. Bei Fragen zur passenden Größe erreichen Sie uns über das Kontaktformular.
MB18
Das Sicherungsblech MB18 nach DIN 5406 (= ISO 2982-2) ist die formschlüssige Verdrehsicherung für Nutmuttern KM (DIN 981). Es passt zum Wellensitz mit Innen-Ø 90 mm und sichert die zugehörige Nutmutter KM18 (DIN 981). Außen-Ø 126 mm, Blechdicke 1,75 mm. Eine nach innen ragende Nase greift in eine Längsnut des Wellensitzes, sodass sich das Blech nicht mitdrehen kann. Da Nutmuttern der KM-Reihe nicht selbstsichernd sind, wird nach dem Festziehen der Mutter einer der Außenlappen des MB18 in eine der Nuten der Nutmutter KM umgebogen – so ist die Mutter formschlüssig gegen Losdrehen arretiert. Voraussetzung ist eine passende Längsnut im Wellensitz. Das Sicherungsblech ist konstruktiv ein Einmal-/Verschleißteil: Der Lappen wird plastisch umgebogen und ermüdet bei mehrfachem Biegen – verwenden Sie bei jeder Montage ein neues Blech. Der Werkstoff ist weicher, unlegierter Stahl (biegbar) – bewusst weich gewählt, damit sich die Sicherungslappen ohne Reißen umbiegen lassen. Sicherungsbleche der MB-Reihe sind nach DIN 5406 herstellerübergreifend genormt; MB18 entspricht der gleichlautenden MB-Größe von SKF, FAG/Schaeffler und anderen. Typischerweise sichern MB-Bleche Nutmuttern, die ein Wälzlager über eine Spannhülse auf der Welle verspannen. Nicht zu verwechseln mit Sicherungsringen (Seegerringe, DIN 471/472), die der axialen Lagesicherung dienen. Bei Fragen zur passenden Größe erreichen Sie uns über das Kontaktformular.
MB19
Das Sicherungsblech MB19 nach DIN 5406 (= ISO 2982-2) ist die formschlüssige Verdrehsicherung für Nutmuttern KM (DIN 981). Es passt zum Wellensitz mit Innen-Ø 95 mm und sichert die zugehörige Nutmutter KM19 (DIN 981). Außen-Ø 133 mm, Blechdicke 1,75 mm. Eine nach innen ragende Nase greift in eine Längsnut des Wellensitzes, sodass sich das Blech nicht mitdrehen kann. Da Nutmuttern der KM-Reihe nicht selbstsichernd sind, wird nach dem Festziehen der Mutter einer der Außenlappen des MB19 in eine der Nuten der Nutmutter KM umgebogen – so ist die Mutter formschlüssig gegen Losdrehen arretiert. Voraussetzung ist eine passende Längsnut im Wellensitz. Das Sicherungsblech ist konstruktiv ein Einmal-/Verschleißteil: Der Lappen wird plastisch umgebogen und ermüdet bei mehrfachem Biegen – verwenden Sie bei jeder Montage ein neues Blech. Der Werkstoff ist weicher, unlegierter Stahl (biegbar) – bewusst weich gewählt, damit sich die Sicherungslappen ohne Reißen umbiegen lassen. Sicherungsbleche der MB-Reihe sind nach DIN 5406 herstellerübergreifend genormt; MB19 entspricht der gleichlautenden MB-Größe von SKF, FAG/Schaeffler und anderen. Typischerweise sichern MB-Bleche Nutmuttern, die ein Wälzlager über eine Spannhülse auf der Welle verspannen. Nicht zu verwechseln mit Sicherungsringen (Seegerringe, DIN 471/472), die der axialen Lagesicherung dienen. Bei Fragen zur passenden Größe erreichen Sie uns über das Kontaktformular.
MB2
Das Sicherungsblech MB2 nach DIN 5406 (= ISO 2982-2) ist die formschlüssige Verdrehsicherung für Nutmuttern KM (DIN 981). Es passt zum Wellensitz mit Innen-Ø 15 mm und sichert die zugehörige Nutmutter KM2 (DIN 981). Außen-Ø 28 mm, Blechdicke 1,00 mm. Eine nach innen ragende Nase greift in eine Längsnut des Wellensitzes, sodass sich das Blech nicht mitdrehen kann. Da Nutmuttern der KM-Reihe nicht selbstsichernd sind, wird nach dem Festziehen der Mutter einer der Außenlappen des MB2 in eine der Nuten der Nutmutter KM umgebogen – so ist die Mutter formschlüssig gegen Losdrehen arretiert. Voraussetzung ist eine passende Längsnut im Wellensitz. Das Sicherungsblech ist konstruktiv ein Einmal-/Verschleißteil: Der Lappen wird plastisch umgebogen und ermüdet bei mehrfachem Biegen – verwenden Sie bei jeder Montage ein neues Blech. Der Werkstoff ist weicher, unlegierter Stahl (biegbar) – bewusst weich gewählt, damit sich die Sicherungslappen ohne Reißen umbiegen lassen. Sicherungsbleche der MB-Reihe sind nach DIN 5406 herstellerübergreifend genormt; MB2 entspricht der gleichlautenden MB-Größe von SKF, FAG/Schaeffler und anderen. Typischerweise sichern MB-Bleche Nutmuttern, die ein Wälzlager über eine Spannhülse auf der Welle verspannen. Nicht zu verwechseln mit Sicherungsringen (Seegerringe, DIN 471/472), die der axialen Lagesicherung dienen. Bei Fragen zur passenden Größe erreichen Sie uns über das Kontaktformular.
MB20
Das Sicherungsblech MB20 nach DIN 5406 (= ISO 2982-2) ist die formschlüssige Verdrehsicherung für Nutmuttern KM (DIN 981). Es passt zum Wellensitz mit Innen-Ø 100 mm und sichert die zugehörige Nutmutter KM20 (DIN 981). Außen-Ø 142 mm, Blechdicke 1,75 mm. Eine nach innen ragende Nase greift in eine Längsnut des Wellensitzes, sodass sich das Blech nicht mitdrehen kann. Da Nutmuttern der KM-Reihe nicht selbstsichernd sind, wird nach dem Festziehen der Mutter einer der Außenlappen des MB20 in eine der Nuten der Nutmutter KM umgebogen – so ist die Mutter formschlüssig gegen Losdrehen arretiert. Voraussetzung ist eine passende Längsnut im Wellensitz. Das Sicherungsblech ist konstruktiv ein Einmal-/Verschleißteil: Der Lappen wird plastisch umgebogen und ermüdet bei mehrfachem Biegen – verwenden Sie bei jeder Montage ein neues Blech. Der Werkstoff ist weicher, unlegierter Stahl (biegbar) – bewusst weich gewählt, damit sich die Sicherungslappen ohne Reißen umbiegen lassen. Sicherungsbleche der MB-Reihe sind nach DIN 5406 herstellerübergreifend genormt; MB20 entspricht der gleichlautenden MB-Größe von SKF, FAG/Schaeffler und anderen. Typischerweise sichern MB-Bleche Nutmuttern, die ein Wälzlager über eine Spannhülse auf der Welle verspannen. Nicht zu verwechseln mit Sicherungsringen (Seegerringe, DIN 471/472), die der axialen Lagesicherung dienen. Bei Fragen zur passenden Größe erreichen Sie uns über das Kontaktformular.
MB21
Das Sicherungsblech MB21 nach DIN 5406 (= ISO 2982-2) ist die formschlüssige Verdrehsicherung für Nutmuttern KM (DIN 981). Es passt zum Wellensitz mit Innen-Ø 105 mm und sichert die zugehörige Nutmutter KM21 (DIN 981). Außen-Ø 145 mm, Blechdicke 1,75 mm. Eine nach innen ragende Nase greift in eine Längsnut des Wellensitzes, sodass sich das Blech nicht mitdrehen kann. Da Nutmuttern der KM-Reihe nicht selbstsichernd sind, wird nach dem Festziehen der Mutter einer der Außenlappen des MB21 in eine der Nuten der Nutmutter KM umgebogen – so ist die Mutter formschlüssig gegen Losdrehen arretiert. Voraussetzung ist eine passende Längsnut im Wellensitz. Das Sicherungsblech ist konstruktiv ein Einmal-/Verschleißteil: Der Lappen wird plastisch umgebogen und ermüdet bei mehrfachem Biegen – verwenden Sie bei jeder Montage ein neues Blech. Der Werkstoff ist weicher, unlegierter Stahl (biegbar) – bewusst weich gewählt, damit sich die Sicherungslappen ohne Reißen umbiegen lassen. Sicherungsbleche der MB-Reihe sind nach DIN 5406 herstellerübergreifend genormt; MB21 entspricht der gleichlautenden MB-Größe von SKF, FAG/Schaeffler und anderen. Typischerweise sichern MB-Bleche Nutmuttern, die ein Wälzlager über eine Spannhülse auf der Welle verspannen. Nicht zu verwechseln mit Sicherungsringen (Seegerringe, DIN 471/472), die der axialen Lagesicherung dienen. Bei Fragen zur passenden Größe erreichen Sie uns über das Kontaktformular.
MB22
Das Sicherungsblech MB22 nach DIN 5406 (= ISO 2982-2) ist die formschlüssige Verdrehsicherung für Nutmuttern KM (DIN 981). Es passt zum Wellensitz mit Innen-Ø 110 mm und sichert die zugehörige Nutmutter KM22 (DIN 981). Außen-Ø 154 mm, Blechdicke 1,75 mm. Eine nach innen ragende Nase greift in eine Längsnut des Wellensitzes, sodass sich das Blech nicht mitdrehen kann. Da Nutmuttern der KM-Reihe nicht selbstsichernd sind, wird nach dem Festziehen der Mutter einer der Außenlappen des MB22 in eine der Nuten der Nutmutter KM umgebogen – so ist die Mutter formschlüssig gegen Losdrehen arretiert. Voraussetzung ist eine passende Längsnut im Wellensitz. Das Sicherungsblech ist konstruktiv ein Einmal-/Verschleißteil: Der Lappen wird plastisch umgebogen und ermüdet bei mehrfachem Biegen – verwenden Sie bei jeder Montage ein neues Blech. Der Werkstoff ist weicher, unlegierter Stahl (biegbar) – bewusst weich gewählt, damit sich die Sicherungslappen ohne Reißen umbiegen lassen. Sicherungsbleche der MB-Reihe sind nach DIN 5406 herstellerübergreifend genormt; MB22 entspricht der gleichlautenden MB-Größe von SKF, FAG/Schaeffler und anderen. Typischerweise sichern MB-Bleche Nutmuttern, die ein Wälzlager über eine Spannhülse auf der Welle verspannen. Nicht zu verwechseln mit Sicherungsringen (Seegerringe, DIN 471/472), die der axialen Lagesicherung dienen. Bei Fragen zur passenden Größe erreichen Sie uns über das Kontaktformular.
MB23
Das Sicherungsblech MB23 nach DIN 5406 (= ISO 2982-2) ist die formschlüssige Verdrehsicherung für Nutmuttern KM (DIN 981). Es passt zum Wellensitz mit Innen-Ø 115 mm und sichert die zugehörige Nutmutter KM23 (DIN 981). Außen-Ø 159 mm, Blechdicke 2,00 mm. Eine nach innen ragende Nase greift in eine Längsnut des Wellensitzes, sodass sich das Blech nicht mitdrehen kann. Da Nutmuttern der KM-Reihe nicht selbstsichernd sind, wird nach dem Festziehen der Mutter einer der Außenlappen des MB23 in eine der Nuten der Nutmutter KM umgebogen – so ist die Mutter formschlüssig gegen Losdrehen arretiert. Voraussetzung ist eine passende Längsnut im Wellensitz. Das Sicherungsblech ist konstruktiv ein Einmal-/Verschleißteil: Der Lappen wird plastisch umgebogen und ermüdet bei mehrfachem Biegen – verwenden Sie bei jeder Montage ein neues Blech. Der Werkstoff ist weicher, unlegierter Stahl (biegbar) – bewusst weich gewählt, damit sich die Sicherungslappen ohne Reißen umbiegen lassen. Sicherungsbleche der MB-Reihe sind nach DIN 5406 herstellerübergreifend genormt; MB23 entspricht der gleichlautenden MB-Größe von SKF, FAG/Schaeffler und anderen. Typischerweise sichern MB-Bleche Nutmuttern, die ein Wälzlager über eine Spannhülse auf der Welle verspannen. Nicht zu verwechseln mit Sicherungsringen (Seegerringe, DIN 471/472), die der axialen Lagesicherung dienen. Bei Fragen zur passenden Größe erreichen Sie uns über das Kontaktformular.
MB24
Das Sicherungsblech MB24 nach DIN 5406 (= ISO 2982-2) ist die formschlüssige Verdrehsicherung für Nutmuttern KM (DIN 981). Es passt zum Wellensitz mit Innen-Ø 120 mm und sichert die zugehörige Nutmutter KM24 (DIN 981). Außen-Ø 164 mm, Blechdicke 2,00 mm. Eine nach innen ragende Nase greift in eine Längsnut des Wellensitzes, sodass sich das Blech nicht mitdrehen kann. Da Nutmuttern der KM-Reihe nicht selbstsichernd sind, wird nach dem Festziehen der Mutter einer der Außenlappen des MB24 in eine der Nuten der Nutmutter KM umgebogen – so ist die Mutter formschlüssig gegen Losdrehen arretiert. Voraussetzung ist eine passende Längsnut im Wellensitz. Das Sicherungsblech ist konstruktiv ein Einmal-/Verschleißteil: Der Lappen wird plastisch umgebogen und ermüdet bei mehrfachem Biegen – verwenden Sie bei jeder Montage ein neues Blech. Der Werkstoff ist weicher, unlegierter Stahl (biegbar) – bewusst weich gewählt, damit sich die Sicherungslappen ohne Reißen umbiegen lassen. Sicherungsbleche der MB-Reihe sind nach DIN 5406 herstellerübergreifend genormt; MB24 entspricht der gleichlautenden MB-Größe von SKF, FAG/Schaeffler und anderen. Typischerweise sichern MB-Bleche Nutmuttern, die ein Wälzlager über eine Spannhülse auf der Welle verspannen. Nicht zu verwechseln mit Sicherungsringen (Seegerringe, DIN 471/472), die der axialen Lagesicherung dienen. Bei Fragen zur passenden Größe erreichen Sie uns über das Kontaktformular.
MB25
Das Sicherungsblech MB25 nach DIN 5406 (= ISO 2982-2) ist die formschlüssige Verdrehsicherung für Nutmuttern KM (DIN 981). Es passt zum Wellensitz mit Innen-Ø 125 mm und sichert die zugehörige Nutmutter KM25 (DIN 981). Außen-Ø 170 mm, Blechdicke 2,00 mm. Eine nach innen ragende Nase greift in eine Längsnut des Wellensitzes, sodass sich das Blech nicht mitdrehen kann. Da Nutmuttern der KM-Reihe nicht selbstsichernd sind, wird nach dem Festziehen der Mutter einer der Außenlappen des MB25 in eine der Nuten der Nutmutter KM umgebogen – so ist die Mutter formschlüssig gegen Losdrehen arretiert. Voraussetzung ist eine passende Längsnut im Wellensitz. Das Sicherungsblech ist konstruktiv ein Einmal-/Verschleißteil: Der Lappen wird plastisch umgebogen und ermüdet bei mehrfachem Biegen – verwenden Sie bei jeder Montage ein neues Blech. Der Werkstoff ist weicher, unlegierter Stahl (biegbar) – bewusst weich gewählt, damit sich die Sicherungslappen ohne Reißen umbiegen lassen. Sicherungsbleche der MB-Reihe sind nach DIN 5406 herstellerübergreifend genormt; MB25 entspricht der gleichlautenden MB-Größe von SKF, FAG/Schaeffler und anderen. Typischerweise sichern MB-Bleche Nutmuttern, die ein Wälzlager über eine Spannhülse auf der Welle verspannen. Nicht zu verwechseln mit Sicherungsringen (Seegerringe, DIN 471/472), die der axialen Lagesicherung dienen. Bei Fragen zur passenden Größe erreichen Sie uns über das Kontaktformular.
MB26
Das Sicherungsblech MB26 nach DIN 5406 (= ISO 2982-2) ist die formschlüssige Verdrehsicherung für Nutmuttern KM (DIN 981). Es passt zum Wellensitz mit Innen-Ø 130 mm und sichert die zugehörige Nutmutter KM26 (DIN 981). Außen-Ø 175 mm, Blechdicke 2,00 mm. Eine nach innen ragende Nase greift in eine Längsnut des Wellensitzes, sodass sich das Blech nicht mitdrehen kann. Da Nutmuttern der KM-Reihe nicht selbstsichernd sind, wird nach dem Festziehen der Mutter einer der Außenlappen des MB26 in eine der Nuten der Nutmutter KM umgebogen – so ist die Mutter formschlüssig gegen Losdrehen arretiert. Voraussetzung ist eine passende Längsnut im Wellensitz. Das Sicherungsblech ist konstruktiv ein Einmal-/Verschleißteil: Der Lappen wird plastisch umgebogen und ermüdet bei mehrfachem Biegen – verwenden Sie bei jeder Montage ein neues Blech. Der Werkstoff ist weicher, unlegierter Stahl (biegbar) – bewusst weich gewählt, damit sich die Sicherungslappen ohne Reißen umbiegen lassen. Sicherungsbleche der MB-Reihe sind nach DIN 5406 herstellerübergreifend genormt; MB26 entspricht der gleichlautenden MB-Größe von SKF, FAG/Schaeffler und anderen. Typischerweise sichern MB-Bleche Nutmuttern, die ein Wälzlager über eine Spannhülse auf der Welle verspannen. Nicht zu verwechseln mit Sicherungsringen (Seegerringe, DIN 471/472), die der axialen Lagesicherung dienen. Bei Fragen zur passenden Größe erreichen Sie uns über das Kontaktformular.
MB27
Das Sicherungsblech MB27 nach DIN 5406 (= ISO 2982-2) ist die formschlüssige Verdrehsicherung für Nutmuttern KM (DIN 981). Es passt zum Wellensitz mit Innen-Ø 135 mm und sichert die zugehörige Nutmutter KM27 (DIN 981). Außen-Ø 185 mm, Blechdicke 2,00 mm. Eine nach innen ragende Nase greift in eine Längsnut des Wellensitzes, sodass sich das Blech nicht mitdrehen kann. Da Nutmuttern der KM-Reihe nicht selbstsichernd sind, wird nach dem Festziehen der Mutter einer der Außenlappen des MB27 in eine der Nuten der Nutmutter KM umgebogen – so ist die Mutter formschlüssig gegen Losdrehen arretiert. Voraussetzung ist eine passende Längsnut im Wellensitz. Das Sicherungsblech ist konstruktiv ein Einmal-/Verschleißteil: Der Lappen wird plastisch umgebogen und ermüdet bei mehrfachem Biegen – verwenden Sie bei jeder Montage ein neues Blech. Der Werkstoff ist weicher, unlegierter Stahl (biegbar) – bewusst weich gewählt, damit sich die Sicherungslappen ohne Reißen umbiegen lassen. Sicherungsbleche der MB-Reihe sind nach DIN 5406 herstellerübergreifend genormt; MB27 entspricht der gleichlautenden MB-Größe von SKF, FAG/Schaeffler und anderen. Typischerweise sichern MB-Bleche Nutmuttern, die ein Wälzlager über eine Spannhülse auf der Welle verspannen. Nicht zu verwechseln mit Sicherungsringen (Seegerringe, DIN 471/472), die der axialen Lagesicherung dienen. Bei Fragen zur passenden Größe erreichen Sie uns über das Kontaktformular.
MB28
Das Sicherungsblech MB28 nach DIN 5406 (= ISO 2982-2) ist die formschlüssige Verdrehsicherung für Nutmuttern KM (DIN 981). Es passt zum Wellensitz mit Innen-Ø 140 mm und sichert die zugehörige Nutmutter KM28 (DIN 981). Außen-Ø 192 mm, Blechdicke 2,00 mm. Eine nach innen ragende Nase greift in eine Längsnut des Wellensitzes, sodass sich das Blech nicht mitdrehen kann. Da Nutmuttern der KM-Reihe nicht selbstsichernd sind, wird nach dem Festziehen der Mutter einer der Außenlappen des MB28 in eine der Nuten der Nutmutter KM umgebogen – so ist die Mutter formschlüssig gegen Losdrehen arretiert. Voraussetzung ist eine passende Längsnut im Wellensitz. Das Sicherungsblech ist konstruktiv ein Einmal-/Verschleißteil: Der Lappen wird plastisch umgebogen und ermüdet bei mehrfachem Biegen – verwenden Sie bei jeder Montage ein neues Blech. Der Werkstoff ist weicher, unlegierter Stahl (biegbar) – bewusst weich gewählt, damit sich die Sicherungslappen ohne Reißen umbiegen lassen. Sicherungsbleche der MB-Reihe sind nach DIN 5406 herstellerübergreifend genormt; MB28 entspricht der gleichlautenden MB-Größe von SKF, FAG/Schaeffler und anderen. Typischerweise sichern MB-Bleche Nutmuttern, die ein Wälzlager über eine Spannhülse auf der Welle verspannen. Nicht zu verwechseln mit Sicherungsringen (Seegerringe, DIN 471/472), die der axialen Lagesicherung dienen. Bei Fragen zur passenden Größe erreichen Sie uns über das Kontaktformular.
MB29
Das Sicherungsblech MB29 nach DIN 5406 (= ISO 2982-2) ist die formschlüssige Verdrehsicherung für Nutmuttern KM (DIN 981). Es passt zum Wellensitz mit Innen-Ø 145 mm und sichert die zugehörige Nutmutter KM29 (DIN 981). Außen-Ø 202 mm, Blechdicke 2,00 mm. Eine nach innen ragende Nase greift in eine Längsnut des Wellensitzes, sodass sich das Blech nicht mitdrehen kann. Da Nutmuttern der KM-Reihe nicht selbstsichernd sind, wird nach dem Festziehen der Mutter einer der Außenlappen des MB29 in eine der Nuten der Nutmutter KM umgebogen – so ist die Mutter formschlüssig gegen Losdrehen arretiert. Voraussetzung ist eine passende Längsnut im Wellensitz. Das Sicherungsblech ist konstruktiv ein Einmal-/Verschleißteil: Der Lappen wird plastisch umgebogen und ermüdet bei mehrfachem Biegen – verwenden Sie bei jeder Montage ein neues Blech. Der Werkstoff ist weicher, unlegierter Stahl (biegbar) – bewusst weich gewählt, damit sich die Sicherungslappen ohne Reißen umbiegen lassen. Sicherungsbleche der MB-Reihe sind nach DIN 5406 herstellerübergreifend genormt; MB29 entspricht der gleichlautenden MB-Größe von SKF, FAG/Schaeffler und anderen. Typischerweise sichern MB-Bleche Nutmuttern, die ein Wälzlager über eine Spannhülse auf der Welle verspannen. Nicht zu verwechseln mit Sicherungsringen (Seegerringe, DIN 471/472), die der axialen Lagesicherung dienen. Bei Fragen zur passenden Größe erreichen Sie uns über das Kontaktformular.
MB3
Das Sicherungsblech MB3 nach DIN 5406 (= ISO 2982-2) ist die formschlüssige Verdrehsicherung für Nutmuttern KM (DIN 981). Es passt zum Wellensitz mit Innen-Ø 17 mm und sichert die zugehörige Nutmutter KM3 (DIN 981). Außen-Ø 32 mm, Blechdicke 1,00 mm. Eine nach innen ragende Nase greift in eine Längsnut des Wellensitzes, sodass sich das Blech nicht mitdrehen kann. Da Nutmuttern der KM-Reihe nicht selbstsichernd sind, wird nach dem Festziehen der Mutter einer der Außenlappen des MB3 in eine der Nuten der Nutmutter KM umgebogen – so ist die Mutter formschlüssig gegen Losdrehen arretiert. Voraussetzung ist eine passende Längsnut im Wellensitz. Das Sicherungsblech ist konstruktiv ein Einmal-/Verschleißteil: Der Lappen wird plastisch umgebogen und ermüdet bei mehrfachem Biegen – verwenden Sie bei jeder Montage ein neues Blech. Der Werkstoff ist weicher, unlegierter Stahl (biegbar) – bewusst weich gewählt, damit sich die Sicherungslappen ohne Reißen umbiegen lassen. Sicherungsbleche der MB-Reihe sind nach DIN 5406 herstellerübergreifend genormt; MB3 entspricht der gleichlautenden MB-Größe von SKF, FAG/Schaeffler und anderen. Typischerweise sichern MB-Bleche Nutmuttern, die ein Wälzlager über eine Spannhülse auf der Welle verspannen. Nicht zu verwechseln mit Sicherungsringen (Seegerringe, DIN 471/472), die der axialen Lagesicherung dienen. Bei Fragen zur passenden Größe erreichen Sie uns über das Kontaktformular.
