Stellringe – Wellenringe nach DIN 705 / DIN 703

Stellringe dienen der axialen Fixierung von Bauteilen auf glatten Wellen. Sie verhindern, dass Lager, Riemenscheiben, Zahnräder oder Naben in Längsrichtung wandern. Stellringe lassen sich flexibel an beliebiger Stelle der Welle setzen und sind eine einfache, kostengünstige Lösung für die Positionssicherung im Maschinen- und Anlagenbau.

Bei antriebstechnik.shop erhalten Sie Stellringe in zwei Werkstoffvarianten: Stellringe aus Stahl als robusten Standard und Stellringe aus Edelstahl für korrosive und hygienische Umgebungen. Weiteres Lager-Zubehör finden Sie im Bereich Wälzlager-Zubehör.

Was sind Stellringe?

Ein Stellring (auch Wellenring oder Klemmring) ist ein ringförmiges Bauteil, das auf eine glatte Welle aufgeschoben und dort fixiert wird. Er bildet einen festen Anschlag und hält benachbarte Bauteile axial in Position. Anders als ein Wellenabsatz lässt sich ein Stellring an beliebiger Stelle und nachträglich anbringen.

Stellringe werden überwiegend nach DIN 705 (mit Gewindestift) und DIN 703 gefertigt. Die Auswahl richtet sich nach dem Wellendurchmesser, der gewünschten Klemmkraft und der Umgebung – etwa, ob Korrosionsbeständigkeit gefordert ist.

Bauformen von Stellringen

Stellringe unterscheiden sich vor allem in der Art, wie sie auf der Welle klemmen:

Stellring mit Gewindestift

Die klassische Ausführung nach DIN 705 wird über einen Gewindestift (Madenschraube) auf der Welle festgeklemmt. Der Stift drückt direkt auf die Welle und sichert den Ring gegen axiales Verschieben. Diese Bauform ist einfach, günstig und für viele Standardanwendungen ausreichend.

Geschlitzter Klemmring

Der geschlitzte Klemmring umschließt die Welle gleichmäßig und wird über eine Klemmschraube zusammengezogen. Da die Klemmkraft ringsum wirkt und kein Stift in die Welle drückt, ist diese Bauform wellenschonend und hinterlässt keine Druckstellen – ideal, wenn die Welle erneut verstellt oder geschont werden soll.

Werkstoffe: Stahl und Edelstahl

Unser Stellring-Sortiment gliedert sich in zwei Werkstoffvarianten:

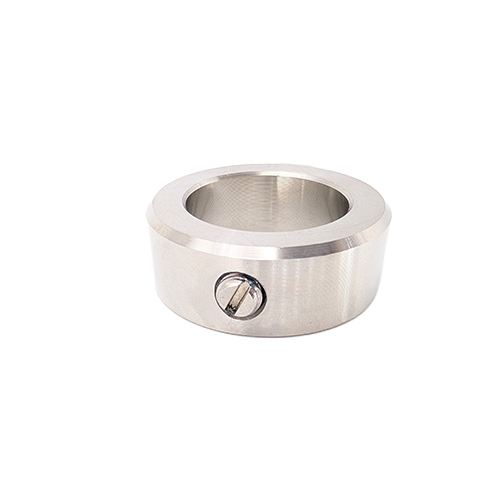

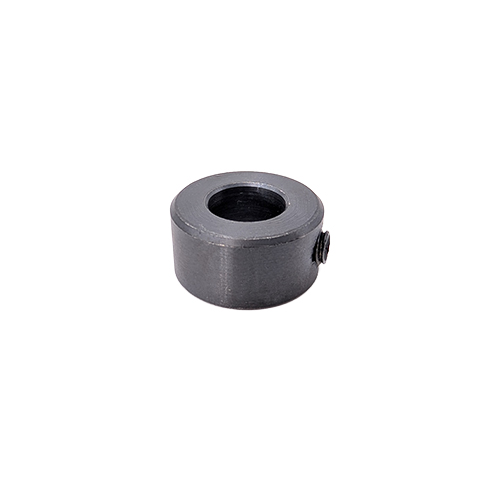

Zur Werkstoffwahl: Stellringe aus Stahl sind die robuste Standardlösung für trockene Industrieumgebungen. Stellringe aus Edelstahl sind erste Wahl, wenn Feuchtigkeit, Reinigungsmittel oder Hygieneanforderungen eine Rolle spielen.

Anwendungen von Stellringen

Stellringe kommen überall dort zum Einsatz, wo Bauteile auf einer glatten Welle in Position gehalten werden:

• Lager- und Naben­sicherung
  Axiale Festlegung von Lagern, Zahnrädern und Riemenscheiben.
• Maschinen- und Anlagenbau
  Positionssicherung von Wellen, Rollen und Distanzelementen.
• Förder- und Transporttechnik
  Fixierung von Laufrollen und Umlenkelementen.
• Lebensmittel- und Hygienebereich
  Edelstahl-Ausführungen für korrosive oder zu reinigende Umgebungen.

Auswahlhilfe: So finden Sie den passenden Stellring

Für die richtige Wahl sind diese Schritte maßgeblich:

1. Wellendurchmesser
   Die Bohrung des Stellrings muss zum Wellendurchmesser passen.
2. Bauform
   Gewindestift (günstig, hohe Klemmkraft) oder geschlitzter Klemmring (wellenschonend).
3. Werkstoff
   Stahl für Standard, Edelstahl bei Korrosion oder Hygieneanforderung.
4. Belastung
   Bei hohen Axialkräften ggf. mehrere Ringe oder zusätzliche Sicherung vorsehen.
