Stellring DIN 705 Form A – Innen-Ø 25 mm, Stahl C45

DIN 705 Werkstoff: Stahl C45
Artikel-Nr. STW-011871
Bildergalerie überspringen
Robuste Stellringe aus Stahl C45 nach DIN 705 zur sicheren Befestigung auf Wellen und Achsen
Abbildung ähnlich

Stellring-DIN705-A25.Stahl/brüniert

2,31 €

Netto: 1,94 €
Inhalt netto:

Sofort verfügbar

Preis anfragen
Produktnummer: STW-011871
Hersteller: STW
Gewicht: 0,096 kg
Unsere Vorteile
  • Kostenloser Versand ab 50 € Warenwert
  • Schneller Versand per UPS
  • Kauf auf Rechnung nach Freigabe
  • Geschäftskundenkonditionen nach Freigabe

Eigenschaften im Überblick

Bauform

DIN 705 Form AMadenschraube

Innen-Ø d1

25 mmWellendurchmesser

Außen-Ø d2

40 mmFase 1,6 mm

Breite b

16 mmRingbreite

Sicherung

M8 x 10Madenschraube

Werkstoff

Stahl C45brüniert

Passende Größe gesucht?

In der Kategorie wählen Sie über die Filter-Sidebar gezielt Innen-Ø und Werkstoff. Als Axialsicherung lassen sich Stellringe mit Sicherungsringen (DIN 471/472) und Distanzhülsen kombinieren.

Alle Stellringe aus Stahl ansehen ›

Technische Daten

NormDIN 705 (Stellringe, leichte Reihe)
BauformForm A – reibschlüssig, lösbar – Welle nicht bohren
Innen-Ø d125 mm
Außen-Ø d240 mm
Breite b16 mm
Breite der Fase1,6 mm (beidseitig)
SicherungselementM8 x 10
WerkstoffStahl (C45) brüniert
FunktionAxiale Fixierung / Anschlag / Distanz auf glatten Wellen
Anziehmoment / Axialkraftlt. Katalog (anwendungsabhängig)

Häufige Fragen

Form A ist mit Gewindestift (Madenschraube) ausgeführt und klemmt reibschlüssig auf der glatten Welle – die Welle muss nicht gebohrt werden, der Ring ist lösbar und in der Position frei einstellbar. Form B hat eine Bohrung für einen Kegelstift und verbindet sich formschlüssig mit der Welle; dazu muss die Welle gebohrt werden. Form B ist deshalb höher und definiert belastbar gegen Verrutschen, im Shop jedoch nur in den großen Innen-Ø 80, 90 und 100 mm verfügbar.
Stahl C45 in brünierter Ausführung bietet bei normaler Umgebung ausreichenden Korrosionsschutz und ist die wirtschaftliche Standardwahl im Maschinenbau. Edelstahl 1.4301 ist rostbeständig und für feuchte, nasse oder hygienische Umgebungen ausgelegt – etwa in der Lebensmittel-, Pharma- oder Außenanwendung. Die Abmessungen nach DIN 705 sind in beiden Werkstoffen identisch.
Die Madenschraube (Gewindestift M8 x 10) erzeugt den reibschlüssigen Halt: Sie drückt gegen die Welle und fixiert den Stellring axial in seiner Position. Anziehen über den Innensechskant; das Anziehmoment richtet sich nach Schraubengröße und Wellenwerkstoff (lt. Katalog).
Der Stellring wird auf die glatte Welle aufgeschoben und an der gewünschten Position festgeklemmt (Form A) oder verstiftet (Form B). Er bildet einen Anschlag, gegen den sich Lager, Zahnräder, Riemenscheiben oder Buchsen abstützen, und verhindert deren axiales Verschieben. Zugleich kann er als Distanzring den Abstand zwischen zwei Bauteilen definieren und nimmt geringe Axialkräfte auf.
Ein Stellring nach DIN 705 wird an beliebiger Stelle der glatten Welle reib- oder formschlüssig fixiert und ist stufenlos einstellbar sowie ohne Werkzeug-Spezialzange montierbar. Ein Sicherungsring nach DIN 471 (Welle) bzw. DIN 472 (Bohrung) sitzt formschlüssig in einer eingestochenen Nut und ist nur an dieser Nutposition wirksam. Der Stellring ist damit flexibler in der Positionierung, der Sicherungsring benötigt weniger Bauraum und keine zugängliche Schraube.
Nein. Dieser Artikel ist ein einteiliger, geschlossener Stellring nach DIN 705 und wird über das Wellenende aufgeschoben. Geteilte (zweiteilige) Stellringe gehören zur Norm DIN 707 und lassen sich nachträglich seitlich auf eine bereits montierte Welle setzen, ohne benachbarte Bauteile zu demontieren – das ist eine andere Produktfamilie und hier nicht enthalten. Wenn Sie einen geteilten Stellring benötigen, sprechen Sie uns über das Kontaktformular an.

Stellring-DIN705-A25.Stahl/brüniert

Produktinformationen "Stellring-DIN705-A25.Stahl/brüniert"

Der Stellring-DIN705-A25.Stahl/brüniert ist ein Stellring nach DIN 705 (leichte Reihe) für die axiale Fixierung von Bauteilen auf glatten Wellen. Als Stellring der Form A mit Gewindestift (Madenschraube) sichert er Lager, Zahnräder, Riemenscheiben oder Buchsen zuverlässig gegen axiales Verschieben und nimmt geringe Axialkräfte und Stöße auf. Gefertigt ist dieser Wellenstellring aus Stahl (C45) brüniert.

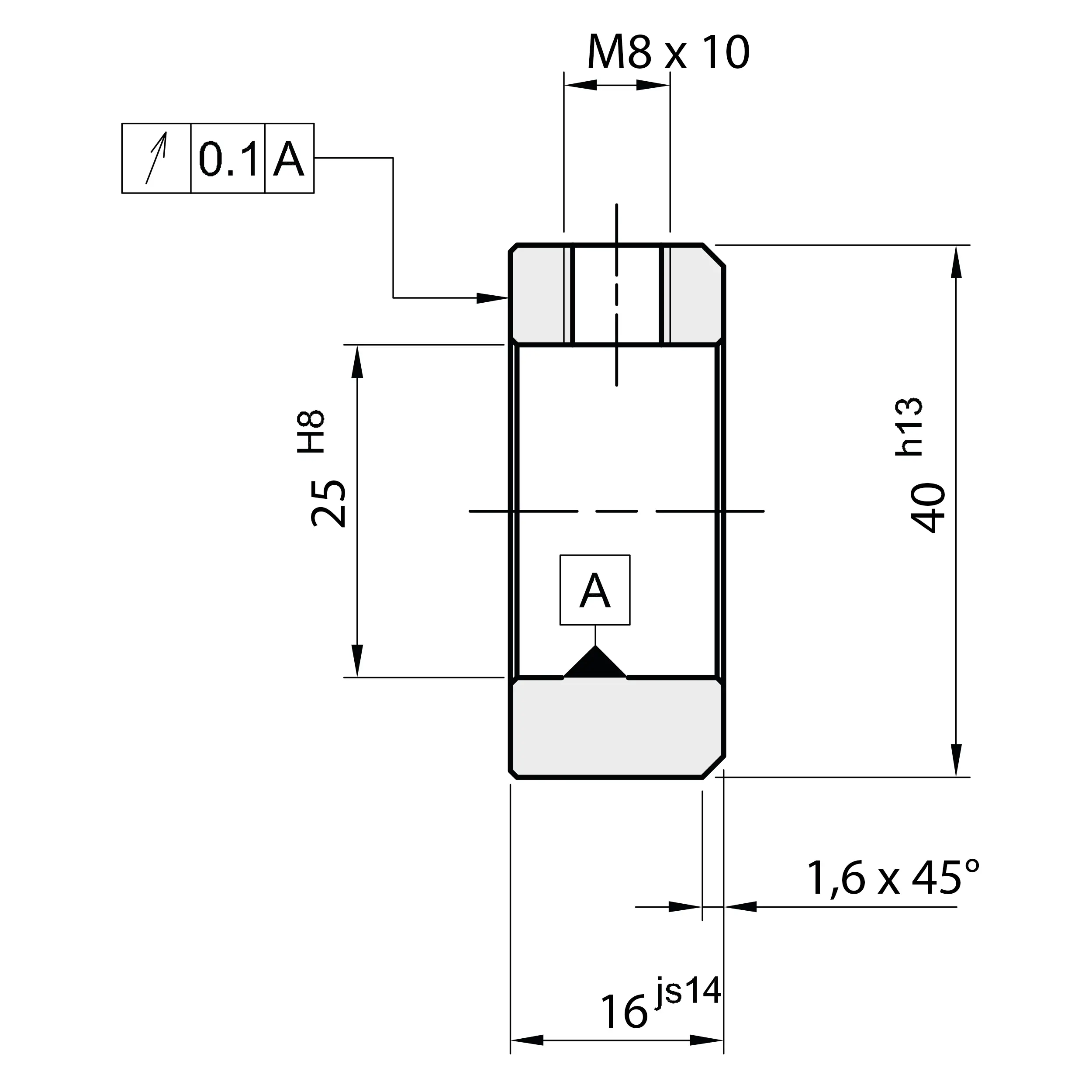

Mit einem Innendurchmesser d1 von 25 mm, einem Außendurchmesser d2 von 40 mm und einer Breite b von 16 mm entspricht die Abmessung der Normreihe DIN 705. Die Bohrung ist beidseitig mit einer Fase von 1,6 mm ausgeführt, was das Aufschieben auf die Welle erleichtert. Über die Madenschraube M8 x 10 wird der Ring reibschlüssig auf der glatten Welle geklemmt und lässt sich stufenlos einstellen und wieder lösen, ohne die Welle zu bearbeiten. Die aufnehmbaren Kräfte und das Anziehmoment richten sich nach Anwendung und Wellenwerkstoff (lt. Katalog).

Stahl C45 in brünierter Ausführung bietet bei normaler Umgebung ausreichenden Korrosionsschutz und ist die wirtschaftliche Standardwahl im Maschinenbau. Soll die Welle nicht bearbeitet werden und genügt eine lösbare, reibschlüssige Klemmung, ist Form A mit Gewindestift die richtige Wahl; ist eine formschlüssige, besonders rutschsichere Festlegung gefragt und darf die Welle gebohrt werden, eignet sich Form B. Eine Übersicht aller Größen finden Sie in der Kategorie Stellringe aus Stahl bzw. Stellringe aus Edelstahl. Bei Fragen zur Auswahl unterstützt Sie unser Team gern über das Kontaktformular.

Innen-Ø (mm): 25
Außen-Ø (mm): 40
Bauform: A
Breite der Fase (mm): 1.6
Schrauben: M8 x 10
Werkstoff: Stahl (C45) brüniert
Breite (mm): 16
