Nutmuttern – Präzisions-Wellenmuttern für die Lagersicherung
Nutmuttern mit metrischem Feingewinde zur axialen Befestigung von Wälzlagern auf Welle und Spannhülse. Reihen KM, KML, KMT und KMK von M10 bis M200, mit passenden Sicherungsblechen – ab Lager lieferbar. Kompatibel zu SKF, FAG und NTN-SNR.
KM0

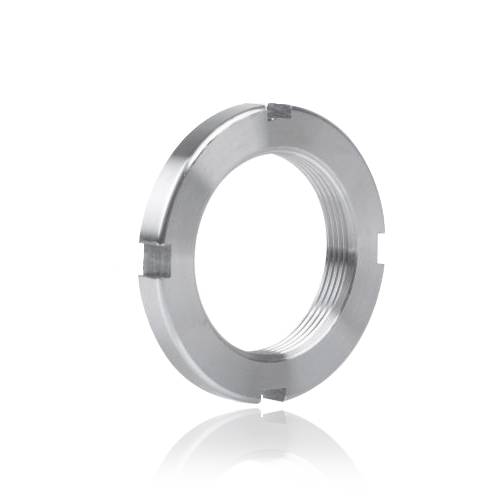

Die Nutmutter KM0 ist eine Präzisions-Wellenmutter nach DIN 981 mit metrischem Feingewinde M10×0,75 und vier am Umfang verteilten Nuten zur Aufnahme eines Hakenschlüssels. Sie dient der axialen Befestigung und Positionierung von Wälzlagern und anderen Bauteilen auf einer Welle oder auf einer Spann- bzw. Abziehhülse. Außendurchmesser 18 mm, Höhe 4 mm. Nutmuttern der KM-Reihe sind nicht selbstsichernd. Gegen Losdrehen werden sie formschlüssig mit einem Sicherungsblech MB (DIN 5406) gesichert: Dessen Innennase greift in eine Längsnut des Wellengewindes, ein Außenlappen wird nach dem Anziehen in eine der Muttern-Nuten umgebogen – so ist die Mutter verdrehsicher arretiert. Voraussetzung ist eine passende Längsnut im Wellengewinde; das Sicherungsblech sollte bei jeder Montage neu verwendet werden. Das metrische Feingewinde (kleine Steigung) ermöglicht eine feine axiale Einstellung und gute Selbsthemmung. Der Werkstoff ist Stahl (DIN 981, Mindestzugfestigkeit 350 MPa). Nutmuttern nach DIN 981 sind herstellerübergreifend genormt – die Bezeichnung KM0 entspricht der gleichlautenden KM-Größe anderer Hersteller. Häufig eingesetzt werden Nutmuttern zusammen mit Spannhülsen zur Befestigung von Wälzlagern mit kegeliger Bohrung. Bei Fragen zur passenden Größe oder zum Sicherungsblech erreichen Sie uns über das Kontaktformular.
KM1
Die Nutmutter KM1 ist eine Präzisions-Wellenmutter nach DIN 981 mit metrischem Feingewinde M12×1 und vier am Umfang verteilten Nuten zur Aufnahme eines Hakenschlüssels. Sie dient der axialen Befestigung und Positionierung von Wälzlagern und anderen Bauteilen auf einer Welle oder auf einer Spann- bzw. Abziehhülse. Außendurchmesser 22 mm, Höhe 4 mm. Nutmuttern der KM-Reihe sind nicht selbstsichernd. Gegen Losdrehen werden sie formschlüssig mit einem Sicherungsblech MB (DIN 5406) gesichert: Dessen Innennase greift in eine Längsnut des Wellengewindes, ein Außenlappen wird nach dem Anziehen in eine der Muttern-Nuten umgebogen – so ist die Mutter verdrehsicher arretiert. Voraussetzung ist eine passende Längsnut im Wellengewinde; das Sicherungsblech sollte bei jeder Montage neu verwendet werden. Das metrische Feingewinde (kleine Steigung) ermöglicht eine feine axiale Einstellung und gute Selbsthemmung. Der Werkstoff ist Stahl (DIN 981, Mindestzugfestigkeit 350 MPa). Nutmuttern nach DIN 981 sind herstellerübergreifend genormt – die Bezeichnung KM1 entspricht der gleichlautenden KM-Größe anderer Hersteller. Häufig eingesetzt werden Nutmuttern zusammen mit Spannhülsen zur Befestigung von Wälzlagern mit kegeliger Bohrung. Bei Fragen zur passenden Größe oder zum Sicherungsblech erreichen Sie uns über das Kontaktformular.
KM10
Die Nutmutter KM10 ist eine Präzisions-Wellenmutter nach DIN 981 mit metrischem Feingewinde M50×1,5 und vier am Umfang verteilten Nuten zur Aufnahme eines Hakenschlüssels. Sie dient der axialen Befestigung und Positionierung von Wälzlagern und anderen Bauteilen auf einer Welle oder auf einer Spann- bzw. Abziehhülse. Außendurchmesser 70 mm, Höhe 11 mm. Nutmuttern der KM-Reihe sind nicht selbstsichernd. Gegen Losdrehen werden sie formschlüssig mit einem Sicherungsblech MB (DIN 5406) gesichert: Dessen Innennase greift in eine Längsnut des Wellengewindes, ein Außenlappen wird nach dem Anziehen in eine der Muttern-Nuten umgebogen – so ist die Mutter verdrehsicher arretiert. Voraussetzung ist eine passende Längsnut im Wellengewinde; das Sicherungsblech sollte bei jeder Montage neu verwendet werden. Das metrische Feingewinde (kleine Steigung) ermöglicht eine feine axiale Einstellung und gute Selbsthemmung. Der Werkstoff ist Stahl (DIN 981, Mindestzugfestigkeit 350 MPa). Nutmuttern nach DIN 981 sind herstellerübergreifend genormt – die Bezeichnung KM10 entspricht der gleichlautenden KM-Größe anderer Hersteller. Häufig eingesetzt werden Nutmuttern zusammen mit Spannhülsen zur Befestigung von Wälzlagern mit kegeliger Bohrung. Bei Fragen zur passenden Größe oder zum Sicherungsblech erreichen Sie uns über das Kontaktformular.
KM11
Die Nutmutter KM11 ist eine Präzisions-Wellenmutter nach DIN 981 mit metrischem Feingewinde M55×2 und vier am Umfang verteilten Nuten zur Aufnahme eines Hakenschlüssels. Sie dient der axialen Befestigung und Positionierung von Wälzlagern und anderen Bauteilen auf einer Welle oder auf einer Spann- bzw. Abziehhülse. Außendurchmesser 75 mm, Höhe 11 mm. Nutmuttern der KM-Reihe sind nicht selbstsichernd. Gegen Losdrehen werden sie formschlüssig mit einem Sicherungsblech MB (DIN 5406) gesichert: Dessen Innennase greift in eine Längsnut des Wellengewindes, ein Außenlappen wird nach dem Anziehen in eine der Muttern-Nuten umgebogen – so ist die Mutter verdrehsicher arretiert. Voraussetzung ist eine passende Längsnut im Wellengewinde; das Sicherungsblech sollte bei jeder Montage neu verwendet werden. Das metrische Feingewinde (kleine Steigung) ermöglicht eine feine axiale Einstellung und gute Selbsthemmung. Der Werkstoff ist Stahl (DIN 981, Mindestzugfestigkeit 350 MPa). Nutmuttern nach DIN 981 sind herstellerübergreifend genormt – die Bezeichnung KM11 entspricht der gleichlautenden KM-Größe anderer Hersteller. Häufig eingesetzt werden Nutmuttern zusammen mit Spannhülsen zur Befestigung von Wälzlagern mit kegeliger Bohrung. Bei Fragen zur passenden Größe oder zum Sicherungsblech erreichen Sie uns über das Kontaktformular.
KM12
Die Nutmutter KM12 ist eine Präzisions-Wellenmutter nach DIN 981 mit metrischem Feingewinde M60×2 und vier am Umfang verteilten Nuten zur Aufnahme eines Hakenschlüssels. Sie dient der axialen Befestigung und Positionierung von Wälzlagern und anderen Bauteilen auf einer Welle oder auf einer Spann- bzw. Abziehhülse. Außendurchmesser 80 mm, Höhe 11 mm. Nutmuttern der KM-Reihe sind nicht selbstsichernd. Gegen Losdrehen werden sie formschlüssig mit einem Sicherungsblech MB (DIN 5406) gesichert: Dessen Innennase greift in eine Längsnut des Wellengewindes, ein Außenlappen wird nach dem Anziehen in eine der Muttern-Nuten umgebogen – so ist die Mutter verdrehsicher arretiert. Voraussetzung ist eine passende Längsnut im Wellengewinde; das Sicherungsblech sollte bei jeder Montage neu verwendet werden. Das metrische Feingewinde (kleine Steigung) ermöglicht eine feine axiale Einstellung und gute Selbsthemmung. Der Werkstoff ist Stahl (DIN 981, Mindestzugfestigkeit 350 MPa). Nutmuttern nach DIN 981 sind herstellerübergreifend genormt – die Bezeichnung KM12 entspricht der gleichlautenden KM-Größe anderer Hersteller. Häufig eingesetzt werden Nutmuttern zusammen mit Spannhülsen zur Befestigung von Wälzlagern mit kegeliger Bohrung. Bei Fragen zur passenden Größe oder zum Sicherungsblech erreichen Sie uns über das Kontaktformular.
KM13
Die Nutmutter KM13 ist eine Präzisions-Wellenmutter nach DIN 981 mit metrischem Feingewinde M65×2 und vier am Umfang verteilten Nuten zur Aufnahme eines Hakenschlüssels. Sie dient der axialen Befestigung und Positionierung von Wälzlagern und anderen Bauteilen auf einer Welle oder auf einer Spann- bzw. Abziehhülse. Außendurchmesser 85 mm, Höhe 12 mm. Nutmuttern der KM-Reihe sind nicht selbstsichernd. Gegen Losdrehen werden sie formschlüssig mit einem Sicherungsblech MB (DIN 5406) gesichert: Dessen Innennase greift in eine Längsnut des Wellengewindes, ein Außenlappen wird nach dem Anziehen in eine der Muttern-Nuten umgebogen – so ist die Mutter verdrehsicher arretiert. Voraussetzung ist eine passende Längsnut im Wellengewinde; das Sicherungsblech sollte bei jeder Montage neu verwendet werden. Das metrische Feingewinde (kleine Steigung) ermöglicht eine feine axiale Einstellung und gute Selbsthemmung. Der Werkstoff ist Stahl (DIN 981, Mindestzugfestigkeit 350 MPa). Nutmuttern nach DIN 981 sind herstellerübergreifend genormt – die Bezeichnung KM13 entspricht der gleichlautenden KM-Größe anderer Hersteller. Häufig eingesetzt werden Nutmuttern zusammen mit Spannhülsen zur Befestigung von Wälzlagern mit kegeliger Bohrung. Bei Fragen zur passenden Größe oder zum Sicherungsblech erreichen Sie uns über das Kontaktformular.
KM14
Die Nutmutter KM14 ist eine Präzisions-Wellenmutter nach DIN 981 mit metrischem Feingewinde M70×2 und vier am Umfang verteilten Nuten zur Aufnahme eines Hakenschlüssels. Sie dient der axialen Befestigung und Positionierung von Wälzlagern und anderen Bauteilen auf einer Welle oder auf einer Spann- bzw. Abziehhülse. Außendurchmesser 92 mm, Höhe 12 mm. Nutmuttern der KM-Reihe sind nicht selbstsichernd. Gegen Losdrehen werden sie formschlüssig mit einem Sicherungsblech MB (DIN 5406) gesichert: Dessen Innennase greift in eine Längsnut des Wellengewindes, ein Außenlappen wird nach dem Anziehen in eine der Muttern-Nuten umgebogen – so ist die Mutter verdrehsicher arretiert. Voraussetzung ist eine passende Längsnut im Wellengewinde; das Sicherungsblech sollte bei jeder Montage neu verwendet werden. Das metrische Feingewinde (kleine Steigung) ermöglicht eine feine axiale Einstellung und gute Selbsthemmung. Der Werkstoff ist Stahl (DIN 981, Mindestzugfestigkeit 350 MPa). Nutmuttern nach DIN 981 sind herstellerübergreifend genormt – die Bezeichnung KM14 entspricht der gleichlautenden KM-Größe anderer Hersteller. Häufig eingesetzt werden Nutmuttern zusammen mit Spannhülsen zur Befestigung von Wälzlagern mit kegeliger Bohrung. Bei Fragen zur passenden Größe oder zum Sicherungsblech erreichen Sie uns über das Kontaktformular.
KM15
Die Nutmutter KM15 ist eine Präzisions-Wellenmutter nach DIN 981 mit metrischem Feingewinde M75×2 und vier am Umfang verteilten Nuten zur Aufnahme eines Hakenschlüssels. Sie dient der axialen Befestigung und Positionierung von Wälzlagern und anderen Bauteilen auf einer Welle oder auf einer Spann- bzw. Abziehhülse. Außendurchmesser 98 mm, Höhe 13 mm. Nutmuttern der KM-Reihe sind nicht selbstsichernd. Gegen Losdrehen werden sie formschlüssig mit einem Sicherungsblech MB (DIN 5406) gesichert: Dessen Innennase greift in eine Längsnut des Wellengewindes, ein Außenlappen wird nach dem Anziehen in eine der Muttern-Nuten umgebogen – so ist die Mutter verdrehsicher arretiert. Voraussetzung ist eine passende Längsnut im Wellengewinde; das Sicherungsblech sollte bei jeder Montage neu verwendet werden. Das metrische Feingewinde (kleine Steigung) ermöglicht eine feine axiale Einstellung und gute Selbsthemmung. Der Werkstoff ist Stahl (DIN 981, Mindestzugfestigkeit 350 MPa). Nutmuttern nach DIN 981 sind herstellerübergreifend genormt – die Bezeichnung KM15 entspricht der gleichlautenden KM-Größe anderer Hersteller. Häufig eingesetzt werden Nutmuttern zusammen mit Spannhülsen zur Befestigung von Wälzlagern mit kegeliger Bohrung. Bei Fragen zur passenden Größe oder zum Sicherungsblech erreichen Sie uns über das Kontaktformular.
KM16
Die Nutmutter KM16 ist eine Präzisions-Wellenmutter nach DIN 981 mit metrischem Feingewinde M80×2 und vier am Umfang verteilten Nuten zur Aufnahme eines Hakenschlüssels. Sie dient der axialen Befestigung und Positionierung von Wälzlagern und anderen Bauteilen auf einer Welle oder auf einer Spann- bzw. Abziehhülse. Außendurchmesser 105 mm, Höhe 15 mm. Nutmuttern der KM-Reihe sind nicht selbstsichernd. Gegen Losdrehen werden sie formschlüssig mit einem Sicherungsblech MB (DIN 5406) gesichert: Dessen Innennase greift in eine Längsnut des Wellengewindes, ein Außenlappen wird nach dem Anziehen in eine der Muttern-Nuten umgebogen – so ist die Mutter verdrehsicher arretiert. Voraussetzung ist eine passende Längsnut im Wellengewinde; das Sicherungsblech sollte bei jeder Montage neu verwendet werden. Das metrische Feingewinde (kleine Steigung) ermöglicht eine feine axiale Einstellung und gute Selbsthemmung. Der Werkstoff ist Stahl (DIN 981, Mindestzugfestigkeit 350 MPa). Nutmuttern nach DIN 981 sind herstellerübergreifend genormt – die Bezeichnung KM16 entspricht der gleichlautenden KM-Größe anderer Hersteller. Häufig eingesetzt werden Nutmuttern zusammen mit Spannhülsen zur Befestigung von Wälzlagern mit kegeliger Bohrung. Bei Fragen zur passenden Größe oder zum Sicherungsblech erreichen Sie uns über das Kontaktformular.
KM17
Die Nutmutter KM17 ist eine Präzisions-Wellenmutter nach DIN 981 mit metrischem Feingewinde M85×2 und vier am Umfang verteilten Nuten zur Aufnahme eines Hakenschlüssels. Sie dient der axialen Befestigung und Positionierung von Wälzlagern und anderen Bauteilen auf einer Welle oder auf einer Spann- bzw. Abziehhülse. Außendurchmesser 110 mm, Höhe 16 mm. Nutmuttern der KM-Reihe sind nicht selbstsichernd. Gegen Losdrehen werden sie formschlüssig mit einem Sicherungsblech MB (DIN 5406) gesichert: Dessen Innennase greift in eine Längsnut des Wellengewindes, ein Außenlappen wird nach dem Anziehen in eine der Muttern-Nuten umgebogen – so ist die Mutter verdrehsicher arretiert. Voraussetzung ist eine passende Längsnut im Wellengewinde; das Sicherungsblech sollte bei jeder Montage neu verwendet werden. Das metrische Feingewinde (kleine Steigung) ermöglicht eine feine axiale Einstellung und gute Selbsthemmung. Der Werkstoff ist Stahl (DIN 981, Mindestzugfestigkeit 350 MPa). Nutmuttern nach DIN 981 sind herstellerübergreifend genormt – die Bezeichnung KM17 entspricht der gleichlautenden KM-Größe anderer Hersteller. Häufig eingesetzt werden Nutmuttern zusammen mit Spannhülsen zur Befestigung von Wälzlagern mit kegeliger Bohrung. Bei Fragen zur passenden Größe oder zum Sicherungsblech erreichen Sie uns über das Kontaktformular.
KM18
Die Nutmutter KM18 ist eine Präzisions-Wellenmutter nach DIN 981 mit metrischem Feingewinde M90×2 und vier am Umfang verteilten Nuten zur Aufnahme eines Hakenschlüssels. Sie dient der axialen Befestigung und Positionierung von Wälzlagern und anderen Bauteilen auf einer Welle oder auf einer Spann- bzw. Abziehhülse. Außendurchmesser 120 mm, Höhe 16 mm. Nutmuttern der KM-Reihe sind nicht selbstsichernd. Gegen Losdrehen werden sie formschlüssig mit einem Sicherungsblech MB (DIN 5406) gesichert: Dessen Innennase greift in eine Längsnut des Wellengewindes, ein Außenlappen wird nach dem Anziehen in eine der Muttern-Nuten umgebogen – so ist die Mutter verdrehsicher arretiert. Voraussetzung ist eine passende Längsnut im Wellengewinde; das Sicherungsblech sollte bei jeder Montage neu verwendet werden. Das metrische Feingewinde (kleine Steigung) ermöglicht eine feine axiale Einstellung und gute Selbsthemmung. Der Werkstoff ist Stahl (DIN 981, Mindestzugfestigkeit 350 MPa). Nutmuttern nach DIN 981 sind herstellerübergreifend genormt – die Bezeichnung KM18 entspricht der gleichlautenden KM-Größe anderer Hersteller. Häufig eingesetzt werden Nutmuttern zusammen mit Spannhülsen zur Befestigung von Wälzlagern mit kegeliger Bohrung. Bei Fragen zur passenden Größe oder zum Sicherungsblech erreichen Sie uns über das Kontaktformular.
KM19
Die Nutmutter KM19 ist eine Präzisions-Wellenmutter nach DIN 981 mit metrischem Feingewinde M95×2 und vier am Umfang verteilten Nuten zur Aufnahme eines Hakenschlüssels. Sie dient der axialen Befestigung und Positionierung von Wälzlagern und anderen Bauteilen auf einer Welle oder auf einer Spann- bzw. Abziehhülse. Außendurchmesser 125 mm, Höhe 17 mm. Nutmuttern der KM-Reihe sind nicht selbstsichernd. Gegen Losdrehen werden sie formschlüssig mit einem Sicherungsblech MB (DIN 5406) gesichert: Dessen Innennase greift in eine Längsnut des Wellengewindes, ein Außenlappen wird nach dem Anziehen in eine der Muttern-Nuten umgebogen – so ist die Mutter verdrehsicher arretiert. Voraussetzung ist eine passende Längsnut im Wellengewinde; das Sicherungsblech sollte bei jeder Montage neu verwendet werden. Das metrische Feingewinde (kleine Steigung) ermöglicht eine feine axiale Einstellung und gute Selbsthemmung. Der Werkstoff ist Stahl (DIN 981, Mindestzugfestigkeit 350 MPa). Nutmuttern nach DIN 981 sind herstellerübergreifend genormt – die Bezeichnung KM19 entspricht der gleichlautenden KM-Größe anderer Hersteller. Häufig eingesetzt werden Nutmuttern zusammen mit Spannhülsen zur Befestigung von Wälzlagern mit kegeliger Bohrung. Bei Fragen zur passenden Größe oder zum Sicherungsblech erreichen Sie uns über das Kontaktformular.
KM2
Die Nutmutter KM2 ist eine Präzisions-Wellenmutter nach DIN 981 mit metrischem Feingewinde M15×1 und vier am Umfang verteilten Nuten zur Aufnahme eines Hakenschlüssels. Sie dient der axialen Befestigung und Positionierung von Wälzlagern und anderen Bauteilen auf einer Welle oder auf einer Spann- bzw. Abziehhülse. Außendurchmesser 25 mm, Höhe 5 mm. Nutmuttern der KM-Reihe sind nicht selbstsichernd. Gegen Losdrehen werden sie formschlüssig mit einem Sicherungsblech MB (DIN 5406) gesichert: Dessen Innennase greift in eine Längsnut des Wellengewindes, ein Außenlappen wird nach dem Anziehen in eine der Muttern-Nuten umgebogen – so ist die Mutter verdrehsicher arretiert. Voraussetzung ist eine passende Längsnut im Wellengewinde; das Sicherungsblech sollte bei jeder Montage neu verwendet werden. Das metrische Feingewinde (kleine Steigung) ermöglicht eine feine axiale Einstellung und gute Selbsthemmung. Der Werkstoff ist Stahl (DIN 981, Mindestzugfestigkeit 350 MPa). Nutmuttern nach DIN 981 sind herstellerübergreifend genormt – die Bezeichnung KM2 entspricht der gleichlautenden KM-Größe anderer Hersteller. Häufig eingesetzt werden Nutmuttern zusammen mit Spannhülsen zur Befestigung von Wälzlagern mit kegeliger Bohrung. Bei Fragen zur passenden Größe oder zum Sicherungsblech erreichen Sie uns über das Kontaktformular.
KM20
Die Nutmutter KM20 ist eine Präzisions-Wellenmutter nach DIN 981 mit metrischem Feingewinde M100×2 und vier am Umfang verteilten Nuten zur Aufnahme eines Hakenschlüssels. Sie dient der axialen Befestigung und Positionierung von Wälzlagern und anderen Bauteilen auf einer Welle oder auf einer Spann- bzw. Abziehhülse. Außendurchmesser 130 mm, Höhe 18 mm. Nutmuttern der KM-Reihe sind nicht selbstsichernd. Gegen Losdrehen werden sie formschlüssig mit einem Sicherungsblech MB (DIN 5406) gesichert: Dessen Innennase greift in eine Längsnut des Wellengewindes, ein Außenlappen wird nach dem Anziehen in eine der Muttern-Nuten umgebogen – so ist die Mutter verdrehsicher arretiert. Voraussetzung ist eine passende Längsnut im Wellengewinde; das Sicherungsblech sollte bei jeder Montage neu verwendet werden. Das metrische Feingewinde (kleine Steigung) ermöglicht eine feine axiale Einstellung und gute Selbsthemmung. Der Werkstoff ist Stahl (DIN 981, Mindestzugfestigkeit 350 MPa). Nutmuttern nach DIN 981 sind herstellerübergreifend genormt – die Bezeichnung KM20 entspricht der gleichlautenden KM-Größe anderer Hersteller. Häufig eingesetzt werden Nutmuttern zusammen mit Spannhülsen zur Befestigung von Wälzlagern mit kegeliger Bohrung. Bei Fragen zur passenden Größe oder zum Sicherungsblech erreichen Sie uns über das Kontaktformular.
KM21
Die Nutmutter KM21 ist eine Präzisions-Wellenmutter nach DIN 981 mit metrischem Feingewinde M105×2 und vier am Umfang verteilten Nuten zur Aufnahme eines Hakenschlüssels. Sie dient der axialen Befestigung und Positionierung von Wälzlagern und anderen Bauteilen auf einer Welle oder auf einer Spann- bzw. Abziehhülse. Außendurchmesser 140 mm, Höhe 18 mm. Nutmuttern der KM-Reihe sind nicht selbstsichernd. Gegen Losdrehen werden sie formschlüssig mit einem Sicherungsblech MB (DIN 5406) gesichert: Dessen Innennase greift in eine Längsnut des Wellengewindes, ein Außenlappen wird nach dem Anziehen in eine der Muttern-Nuten umgebogen – so ist die Mutter verdrehsicher arretiert. Voraussetzung ist eine passende Längsnut im Wellengewinde; das Sicherungsblech sollte bei jeder Montage neu verwendet werden. Das metrische Feingewinde (kleine Steigung) ermöglicht eine feine axiale Einstellung und gute Selbsthemmung. Der Werkstoff ist Stahl (DIN 981, Mindestzugfestigkeit 350 MPa). Nutmuttern nach DIN 981 sind herstellerübergreifend genormt – die Bezeichnung KM21 entspricht der gleichlautenden KM-Größe anderer Hersteller. Häufig eingesetzt werden Nutmuttern zusammen mit Spannhülsen zur Befestigung von Wälzlagern mit kegeliger Bohrung. Bei Fragen zur passenden Größe oder zum Sicherungsblech erreichen Sie uns über das Kontaktformular.
KM22
Die Nutmutter KM22 ist eine Präzisions-Wellenmutter nach DIN 981 mit metrischem Feingewinde M110×2 und vier am Umfang verteilten Nuten zur Aufnahme eines Hakenschlüssels. Sie dient der axialen Befestigung und Positionierung von Wälzlagern und anderen Bauteilen auf einer Welle oder auf einer Spann- bzw. Abziehhülse. Außendurchmesser 145 mm, Höhe 19 mm. Nutmuttern der KM-Reihe sind nicht selbstsichernd. Gegen Losdrehen werden sie formschlüssig mit einem Sicherungsblech MB (DIN 5406) gesichert: Dessen Innennase greift in eine Längsnut des Wellengewindes, ein Außenlappen wird nach dem Anziehen in eine der Muttern-Nuten umgebogen – so ist die Mutter verdrehsicher arretiert. Voraussetzung ist eine passende Längsnut im Wellengewinde; das Sicherungsblech sollte bei jeder Montage neu verwendet werden. Das metrische Feingewinde (kleine Steigung) ermöglicht eine feine axiale Einstellung und gute Selbsthemmung. Der Werkstoff ist Stahl (DIN 981, Mindestzugfestigkeit 350 MPa). Nutmuttern nach DIN 981 sind herstellerübergreifend genormt – die Bezeichnung KM22 entspricht der gleichlautenden KM-Größe anderer Hersteller. Häufig eingesetzt werden Nutmuttern zusammen mit Spannhülsen zur Befestigung von Wälzlagern mit kegeliger Bohrung. Bei Fragen zur passenden Größe oder zum Sicherungsblech erreichen Sie uns über das Kontaktformular.
KM23
Die Nutmutter KM23 ist eine Präzisions-Wellenmutter nach DIN 981 mit metrischem Feingewinde M115×2 und vier am Umfang verteilten Nuten zur Aufnahme eines Hakenschlüssels. Sie dient der axialen Befestigung und Positionierung von Wälzlagern und anderen Bauteilen auf einer Welle oder auf einer Spann- bzw. Abziehhülse. Außendurchmesser 150 mm, Höhe 19 mm. Nutmuttern der KM-Reihe sind nicht selbstsichernd. Gegen Losdrehen werden sie formschlüssig mit einem Sicherungsblech MB (DIN 5406) gesichert: Dessen Innennase greift in eine Längsnut des Wellengewindes, ein Außenlappen wird nach dem Anziehen in eine der Muttern-Nuten umgebogen – so ist die Mutter verdrehsicher arretiert. Voraussetzung ist eine passende Längsnut im Wellengewinde; das Sicherungsblech sollte bei jeder Montage neu verwendet werden. Das metrische Feingewinde (kleine Steigung) ermöglicht eine feine axiale Einstellung und gute Selbsthemmung. Der Werkstoff ist Stahl (DIN 981, Mindestzugfestigkeit 350 MPa). Nutmuttern nach DIN 981 sind herstellerübergreifend genormt – die Bezeichnung KM23 entspricht der gleichlautenden KM-Größe anderer Hersteller. Häufig eingesetzt werden Nutmuttern zusammen mit Spannhülsen zur Befestigung von Wälzlagern mit kegeliger Bohrung. Bei Fragen zur passenden Größe oder zum Sicherungsblech erreichen Sie uns über das Kontaktformular.
KM24
Die Nutmutter KM24 ist eine Präzisions-Wellenmutter nach DIN 981 mit metrischem Feingewinde M120×2 und vier am Umfang verteilten Nuten zur Aufnahme eines Hakenschlüssels. Sie dient der axialen Befestigung und Positionierung von Wälzlagern und anderen Bauteilen auf einer Welle oder auf einer Spann- bzw. Abziehhülse. Außendurchmesser 155 mm, Höhe 20 mm. Nutmuttern der KM-Reihe sind nicht selbstsichernd. Gegen Losdrehen werden sie formschlüssig mit einem Sicherungsblech MB (DIN 5406) gesichert: Dessen Innennase greift in eine Längsnut des Wellengewindes, ein Außenlappen wird nach dem Anziehen in eine der Muttern-Nuten umgebogen – so ist die Mutter verdrehsicher arretiert. Voraussetzung ist eine passende Längsnut im Wellengewinde; das Sicherungsblech sollte bei jeder Montage neu verwendet werden. Das metrische Feingewinde (kleine Steigung) ermöglicht eine feine axiale Einstellung und gute Selbsthemmung. Der Werkstoff ist Stahl (DIN 981, Mindestzugfestigkeit 350 MPa). Nutmuttern nach DIN 981 sind herstellerübergreifend genormt – die Bezeichnung KM24 entspricht der gleichlautenden KM-Größe anderer Hersteller. Häufig eingesetzt werden Nutmuttern zusammen mit Spannhülsen zur Befestigung von Wälzlagern mit kegeliger Bohrung. Bei Fragen zur passenden Größe oder zum Sicherungsblech erreichen Sie uns über das Kontaktformular.
KM25
Die Nutmutter KM25 ist eine Präzisions-Wellenmutter nach DIN 981 mit metrischem Feingewinde M125×2 und vier am Umfang verteilten Nuten zur Aufnahme eines Hakenschlüssels. Sie dient der axialen Befestigung und Positionierung von Wälzlagern und anderen Bauteilen auf einer Welle oder auf einer Spann- bzw. Abziehhülse. Außendurchmesser 160 mm, Höhe 21 mm. Nutmuttern der KM-Reihe sind nicht selbstsichernd. Gegen Losdrehen werden sie formschlüssig mit einem Sicherungsblech MB (DIN 5406) gesichert: Dessen Innennase greift in eine Längsnut des Wellengewindes, ein Außenlappen wird nach dem Anziehen in eine der Muttern-Nuten umgebogen – so ist die Mutter verdrehsicher arretiert. Voraussetzung ist eine passende Längsnut im Wellengewinde; das Sicherungsblech sollte bei jeder Montage neu verwendet werden. Das metrische Feingewinde (kleine Steigung) ermöglicht eine feine axiale Einstellung und gute Selbsthemmung. Der Werkstoff ist Stahl (DIN 981, Mindestzugfestigkeit 350 MPa). Nutmuttern nach DIN 981 sind herstellerübergreifend genormt – die Bezeichnung KM25 entspricht der gleichlautenden KM-Größe anderer Hersteller. Häufig eingesetzt werden Nutmuttern zusammen mit Spannhülsen zur Befestigung von Wälzlagern mit kegeliger Bohrung. Bei Fragen zur passenden Größe oder zum Sicherungsblech erreichen Sie uns über das Kontaktformular.
KM26
Die Nutmutter KM26 ist eine Präzisions-Wellenmutter nach DIN 981 mit metrischem Feingewinde M130×2 und vier am Umfang verteilten Nuten zur Aufnahme eines Hakenschlüssels. Sie dient der axialen Befestigung und Positionierung von Wälzlagern und anderen Bauteilen auf einer Welle oder auf einer Spann- bzw. Abziehhülse. Außendurchmesser 165 mm, Höhe 21 mm. Nutmuttern der KM-Reihe sind nicht selbstsichernd. Gegen Losdrehen werden sie formschlüssig mit einem Sicherungsblech MB (DIN 5406) gesichert: Dessen Innennase greift in eine Längsnut des Wellengewindes, ein Außenlappen wird nach dem Anziehen in eine der Muttern-Nuten umgebogen – so ist die Mutter verdrehsicher arretiert. Voraussetzung ist eine passende Längsnut im Wellengewinde; das Sicherungsblech sollte bei jeder Montage neu verwendet werden. Das metrische Feingewinde (kleine Steigung) ermöglicht eine feine axiale Einstellung und gute Selbsthemmung. Der Werkstoff ist Stahl (DIN 981, Mindestzugfestigkeit 350 MPa). Nutmuttern nach DIN 981 sind herstellerübergreifend genormt – die Bezeichnung KM26 entspricht der gleichlautenden KM-Größe anderer Hersteller. Häufig eingesetzt werden Nutmuttern zusammen mit Spannhülsen zur Befestigung von Wälzlagern mit kegeliger Bohrung. Bei Fragen zur passenden Größe oder zum Sicherungsblech erreichen Sie uns über das Kontaktformular.
KM27
Die Nutmutter KM27 ist eine Präzisions-Wellenmutter nach DIN 981 mit metrischem Feingewinde M135×2 und vier am Umfang verteilten Nuten zur Aufnahme eines Hakenschlüssels. Sie dient der axialen Befestigung und Positionierung von Wälzlagern und anderen Bauteilen auf einer Welle oder auf einer Spann- bzw. Abziehhülse. Außendurchmesser 175 mm, Höhe 22 mm. Nutmuttern der KM-Reihe sind nicht selbstsichernd. Gegen Losdrehen werden sie formschlüssig mit einem Sicherungsblech MB (DIN 5406) gesichert: Dessen Innennase greift in eine Längsnut des Wellengewindes, ein Außenlappen wird nach dem Anziehen in eine der Muttern-Nuten umgebogen – so ist die Mutter verdrehsicher arretiert. Voraussetzung ist eine passende Längsnut im Wellengewinde; das Sicherungsblech sollte bei jeder Montage neu verwendet werden. Das metrische Feingewinde (kleine Steigung) ermöglicht eine feine axiale Einstellung und gute Selbsthemmung. Der Werkstoff ist Stahl (DIN 981, Mindestzugfestigkeit 350 MPa). Nutmuttern nach DIN 981 sind herstellerübergreifend genormt – die Bezeichnung KM27 entspricht der gleichlautenden KM-Größe anderer Hersteller. Häufig eingesetzt werden Nutmuttern zusammen mit Spannhülsen zur Befestigung von Wälzlagern mit kegeliger Bohrung. Bei Fragen zur passenden Größe oder zum Sicherungsblech erreichen Sie uns über das Kontaktformular.
KM28
Die Nutmutter KM28 ist eine Präzisions-Wellenmutter nach DIN 981 mit metrischem Feingewinde M140×2 und vier am Umfang verteilten Nuten zur Aufnahme eines Hakenschlüssels. Sie dient der axialen Befestigung und Positionierung von Wälzlagern und anderen Bauteilen auf einer Welle oder auf einer Spann- bzw. Abziehhülse. Außendurchmesser 180 mm, Höhe 22 mm. Nutmuttern der KM-Reihe sind nicht selbstsichernd. Gegen Losdrehen werden sie formschlüssig mit einem Sicherungsblech MB (DIN 5406) gesichert: Dessen Innennase greift in eine Längsnut des Wellengewindes, ein Außenlappen wird nach dem Anziehen in eine der Muttern-Nuten umgebogen – so ist die Mutter verdrehsicher arretiert. Voraussetzung ist eine passende Längsnut im Wellengewinde; das Sicherungsblech sollte bei jeder Montage neu verwendet werden. Das metrische Feingewinde (kleine Steigung) ermöglicht eine feine axiale Einstellung und gute Selbsthemmung. Der Werkstoff ist Stahl (DIN 981, Mindestzugfestigkeit 350 MPa). Nutmuttern nach DIN 981 sind herstellerübergreifend genormt – die Bezeichnung KM28 entspricht der gleichlautenden KM-Größe anderer Hersteller. Häufig eingesetzt werden Nutmuttern zusammen mit Spannhülsen zur Befestigung von Wälzlagern mit kegeliger Bohrung. Bei Fragen zur passenden Größe oder zum Sicherungsblech erreichen Sie uns über das Kontaktformular.
KM29
Die Nutmutter KM29 ist eine Präzisions-Wellenmutter nach DIN 981 mit metrischem Feingewinde M145×2 und vier am Umfang verteilten Nuten zur Aufnahme eines Hakenschlüssels. Sie dient der axialen Befestigung und Positionierung von Wälzlagern und anderen Bauteilen auf einer Welle oder auf einer Spann- bzw. Abziehhülse. Außendurchmesser 190 mm, Höhe 24 mm. Nutmuttern der KM-Reihe sind nicht selbstsichernd. Gegen Losdrehen werden sie formschlüssig mit einem Sicherungsblech MB (DIN 5406) gesichert: Dessen Innennase greift in eine Längsnut des Wellengewindes, ein Außenlappen wird nach dem Anziehen in eine der Muttern-Nuten umgebogen – so ist die Mutter verdrehsicher arretiert. Voraussetzung ist eine passende Längsnut im Wellengewinde; das Sicherungsblech sollte bei jeder Montage neu verwendet werden. Das metrische Feingewinde (kleine Steigung) ermöglicht eine feine axiale Einstellung und gute Selbsthemmung. Der Werkstoff ist Stahl (DIN 981, Mindestzugfestigkeit 350 MPa). Nutmuttern nach DIN 981 sind herstellerübergreifend genormt – die Bezeichnung KM29 entspricht der gleichlautenden KM-Größe anderer Hersteller. Häufig eingesetzt werden Nutmuttern zusammen mit Spannhülsen zur Befestigung von Wälzlagern mit kegeliger Bohrung. Bei Fragen zur passenden Größe oder zum Sicherungsblech erreichen Sie uns über das Kontaktformular.
KM3
Die Nutmutter KM3 ist eine Präzisions-Wellenmutter nach DIN 981 mit metrischem Feingewinde M17×1 und vier am Umfang verteilten Nuten zur Aufnahme eines Hakenschlüssels. Sie dient der axialen Befestigung und Positionierung von Wälzlagern und anderen Bauteilen auf einer Welle oder auf einer Spann- bzw. Abziehhülse. Außendurchmesser 28 mm, Höhe 5 mm. Nutmuttern der KM-Reihe sind nicht selbstsichernd. Gegen Losdrehen werden sie formschlüssig mit einem Sicherungsblech MB (DIN 5406) gesichert: Dessen Innennase greift in eine Längsnut des Wellengewindes, ein Außenlappen wird nach dem Anziehen in eine der Muttern-Nuten umgebogen – so ist die Mutter verdrehsicher arretiert. Voraussetzung ist eine passende Längsnut im Wellengewinde; das Sicherungsblech sollte bei jeder Montage neu verwendet werden. Das metrische Feingewinde (kleine Steigung) ermöglicht eine feine axiale Einstellung und gute Selbsthemmung. Der Werkstoff ist Stahl (DIN 981, Mindestzugfestigkeit 350 MPa). Nutmuttern nach DIN 981 sind herstellerübergreifend genormt – die Bezeichnung KM3 entspricht der gleichlautenden KM-Größe anderer Hersteller. Häufig eingesetzt werden Nutmuttern zusammen mit Spannhülsen zur Befestigung von Wälzlagern mit kegeliger Bohrung. Bei Fragen zur passenden Größe oder zum Sicherungsblech erreichen Sie uns über das Kontaktformular.
