Spannlager-Gehäuseeinheiten – Spanngehäuse für verstellbare Lagerstellen

Eine Spannlager-Gehäuseeinheit – auch Spanngehäuseeinheit genannt – kombiniert ein selbstausrichtendes Spannlager (Y-Lager) mit einem Spanngehäuse, das verschiebbar oder schwenkbar gelagert ist, zu einer einbaufertigen Lagereinheit. So lässt sich die Lagerstelle verstellen: Die Einheit ist für Wellen mit Verschiebe- und Nachstellweg ausgelegt, zum Beispiel zum Spannen von Förderbändern oder Riemen. Wie bei Steh- und Flanschlagern gleicht der kugelige Außenring des Spannlagers statische Fluchtungs­fehler aus – ohne aufwendige Passungsbearbeitung der Welle.

Bei antriebstechnik.shop führen wir über 170 Spannlager-Gehäuseeinheiten der Schaeffler-Marken FAG und INA: FAG Spannlager-Gehäuseeinheit und INA Spannlager-Gehäuseeinheit. Die Einheiten ergänzen unser Sortiment an Gehäuselagern.

Was ist eine Spannlager-Gehäuseeinheit?

Eine Spannlager-Gehäuseeinheit besteht aus zwei Hauptkomponenten: einem Spannlager (auch Y-Lager genannt) und einem Spanngehäuse. Das Spannlager ist ein einreihiges Rillenkugellager mit kugelig ausgeführtem Außenring, der sich in der entsprechend geformten Gehäusebohrung einstellt und statische Wellen­schiefstellungen ausgleicht. Das Spanngehäuse ist so gestaltet, dass es in Führungen verschoben (FAG UCT, INA TUE, HE, PHUSE) oder geschwenkt bzw. im Winkel eingestellt werden kann (FAG UCFA, INA SFT); die Position wird z. B. über eine Gewindestange eingestellt.

Der Innenring ist verbreitert und wird je nach Bauform über Gewindestifte (Madenschrauben) oder einen Exzenterspannring auf der Welle festgelegt. So lässt sich die Einheit ohne Presspassung auf der Welle befestigen. Das spart Bearbeitungsaufwand und ermöglicht eine schnelle Montage.

Der entscheidende Vorteil: Spannlager-Gehäuseeinheiten sind einbaufertig, ab Werk befettet und abgedichtet. Sie werden in die Führung bzw. den Rahmen eingesetzt, auf der Welle festgelegt und anschließend über den Stellweg gespannt oder nachgestellt – ideal für Anlagen, in denen Bänder oder Riemen gespannt werden müssen.

Markenvarianten: FAG und INA

Unser Sortiment an Spannlager-Gehäuseeinheiten ist nach Hersteller gegliedert. Beide Marken gehören zum Schaeffler-Konzern, nutzen aber unterschiedliche Bezeichnungssysteme und Gehäuseformen:

FAG Spannlager-Gehäuseeinheit

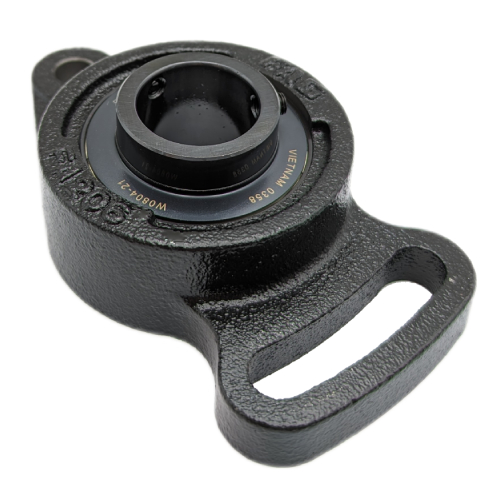

Die FAG Spannlager-Gehäuseeinheiten sind UC-Einheiten mit Graugussgehäuse und Gewindestift-Befestigung: die Reihe UCT mit Spanngehäuse zum linearen Verschieben und die Reihe UCFA als schwenkbare Spanneinheit. Die Kennzahl ergibt ab 04 mal 5 die Bohrung (UCT 205 = 25 mm); Ausführungen mit einem Zusatz wie -20 haben eine Zollbohrung.

INA Spannlager-Gehäuseeinheit

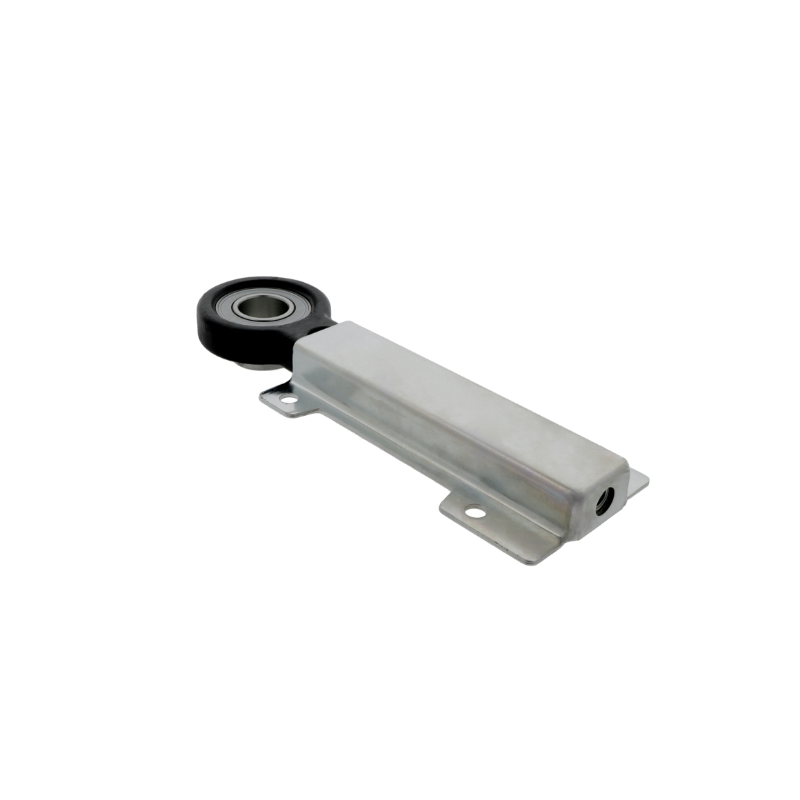

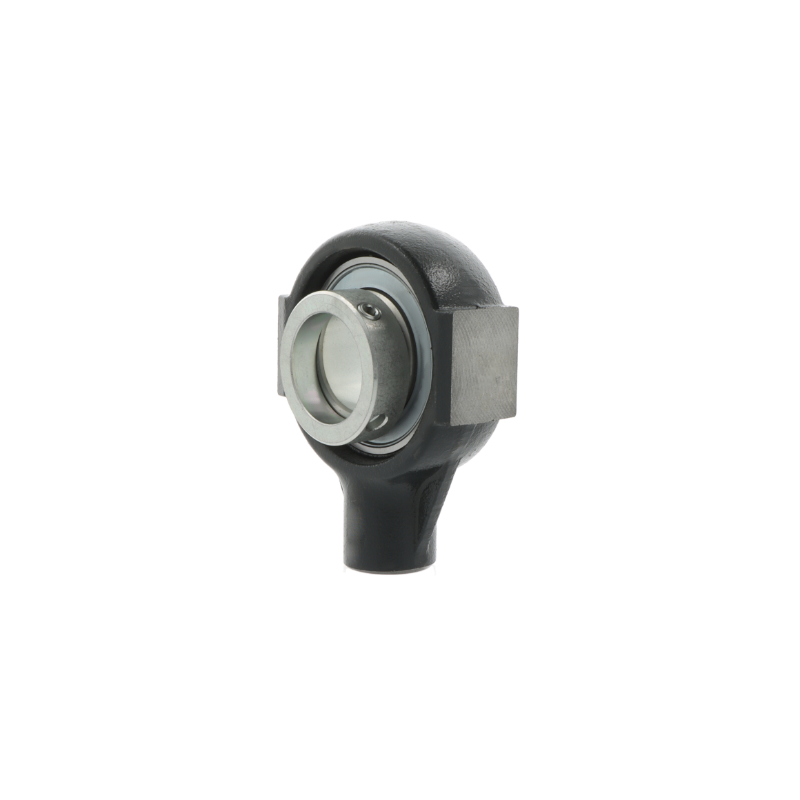

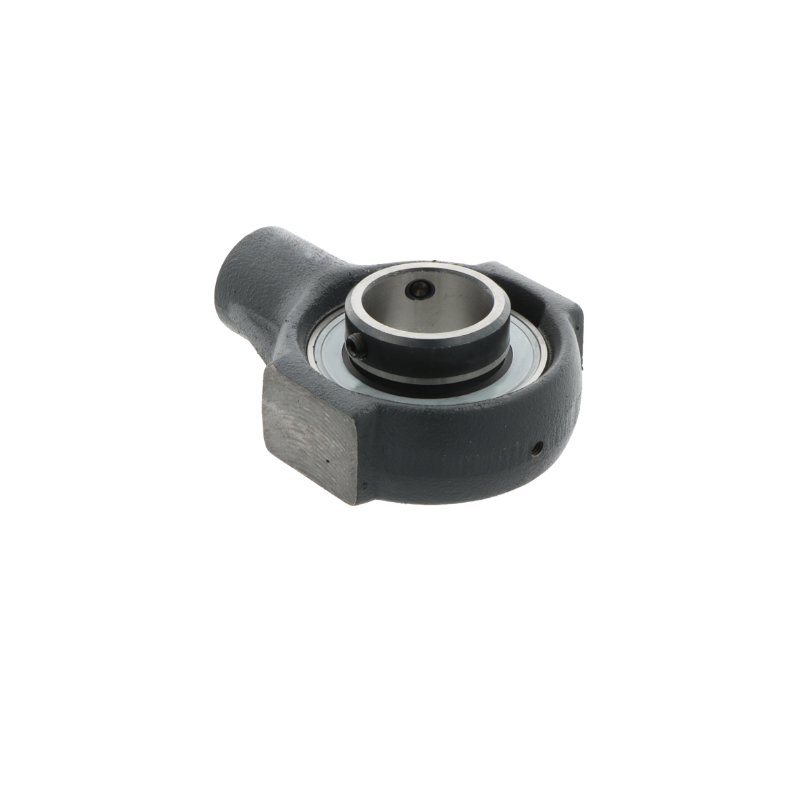

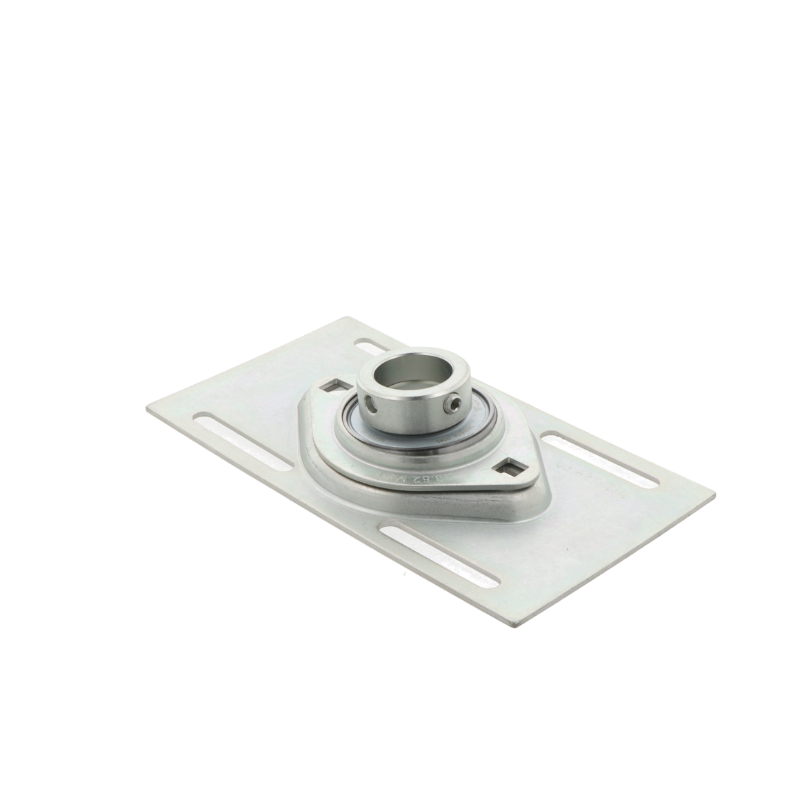

Die INA Spannlager-Gehäuseeinheiten tragen den Wellendurchmesser in mm in der Bezeichnung (RTUE25 = 25 mm). Gehäuse TUE besitzen Führungsnuten und eine Bohrung für die Gewindestange, HE Führungsflächen und eine Gewindebohrung; PHUSE-Einheiten laufen in einer Führungsschiene, SFT-Gehäuse sind winkeleinstellbar, MSTU ist ein nicht nachschmierbares Stahlblech-Spanngehäuse und RTUEO die schwere Reihe. Der erste Buchstabe kennzeichnet bei Graugussgehäusen Einsatz und Dichtung (P, R oder T), ein angehängtes Y die Befestigung mit Gewindestiften.

Befestigungsarten, Gehäuse und Werkstoffe

Spannlager-Gehäuseeinheiten werden nach Befestigungsart, Gehäuseform und Werkstoff unterschieden. Die folgende Übersicht zeigt die wichtigsten Befestigungsvarianten:

Anders als Stehlager und Flanschlager, die fest verschraubt werden, ist das Spanngehäuse verstellbar gelagert: linear verschiebbar in Führungsnuten oder -flächen (FAG UCT, INA TUE, HE, PHUSE) oder schwenk- bzw. winkeleinstellbar (FAG UCFA, INA SFT). Fest montierte Einheiten finden Sie in den Kategorien Stehlager-Gehäuseeinheit und Flanschlager-Gehäuseeinheiten.

Als Gehäuse­werkstoff dient meist Grauguss als robuster, in der Regel nachschmierbarer Standard. Für feuchte oder hygienisch anspruchsvolle Umgebungen gibt es INA-Einheiten mit Kunststoffgehäuse und nichtrostendem oder Corrotect-beschichtetem Lagereinsatz; MSTU ist aus Stahlblech. Edelstahlgehäuse führen wir bei Spanngehäuseeinheiten nicht. Das eigentliche Wälzlager basiert auf bewährter Wälzlager-Technik.

Anwendungen von Spannlager-Gehäuseeinheiten

Spannlager-Gehäuseeinheiten kommen überall dort zum Einsatz, wo eine Lagerstelle verstellbar sein muss – etwa zum Spannen und Nachstellen von Bändern oder Riemen:

• Förder- und Transporttechnik
  Spann- und Umlenktrommeln in Bandanlagen, deren Band über den Stellweg der Einheit gespannt und nachgestellt wird.
• Landtechnik und Agrarmaschinen
  Verstellbare Lagerstellen an Förder- und Riementrieben unter Staub und Schmutz.
• Allgemeiner Maschinen- und Anlagenbau
  Nachstellbare Wellenlagerungen, etwa an Riementrieben von Lüftern, Pumpen und Gebläsen.
• Lebensmittel- und Verpackungstechnik
  INA-Einheiten mit Kunststoffgehäuse und nichtrostendem Lagereinsatz für feuchte, reinigungsintensive Umgebungen.

Auswahlhilfe: So finden Sie die passende Spannlager-Gehäuseeinheit

Für die Auswahl sind diese Kriterien maßgeblich:

1. Wellendurchmesser
   Der Bohrungsdurchmesser des Spannlagers muss zur Welle passen – bei FAG ergibt die Kennzahl ab 04 mal 5 die Bohrung (UCT 205 = 25 mm), bei INA steht der Durchmesser in mm in der Bezeichnung (RTUE25).
2. Gehäuseform und Verstellart
   Linear verschiebbar in Führungen (FAG UCT, INA TUE, HE, PHUSE) oder schwenk- bzw. winkeleinstellbar (FAG UCFA, INA SFT) – entscheidend sind Stellweg und Einbauraum.
3. Befestigungsart
   Gewindestifte als verbreiteter Standard, Exzenterspannring bei einer Drehrichtung.
4. Werkstoff und Umgebung
   Grauguss als Standard, Kunststoffgehäuse mit nichtrostendem Einsatz bei Feuchtigkeit und Hygieneanforderungen, Stahlblech (MSTU) für leichte Anwendungen.
5. Marke
   FAG oder INA – beide aus dem Schaeffler-Konzern, mit unterschiedlichen Bezeichnungssystemen und Gehäuseformen.
