FAG Spannlager-Gehäuseeinheiten UCT & UCFA kaufen
Einbaufertige Spanngehäuseeinheiten mit selbstausrichtendem Spannlager (Y-Lager) – linear verschiebbar (UCT) oder schwenkbar (UCFA), z. B. zum Spannen von Förderbändern. FAG-Markenqualität von Schaeffler mit Graugussgehäuse, ab Werk gefettet und abgedichtet.

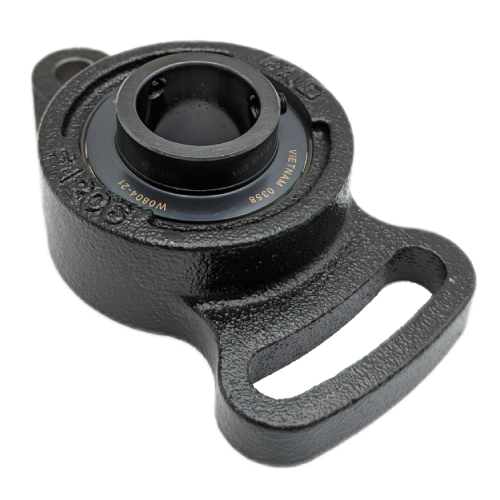

UCFA201-J7
Die Gehäuselager-Einheit UCFA201-J7 von FAG ist eine einbaufertig vormontierte Baugruppe der Bauform Spann-Gehäuselager — bestehend aus Gehäuse und bereits eingesetztem, selbstausrichtendem Lagereinsatz. Sie wird ohne Spezialwerkzeug montiert und ist beidseitig abgedichtet sowie auf Lebensdauer fettgefüllt. Als Spann-Gehäuselager (Take-up) sitzt die Einheit verschiebbar in einem Spannrahmen und erlaubt das Nachstellen des Wellenabstands. Die Welle (Ø 12 mm) wird über zwei Madenschrauben (Gewindestifte) am Innenring auf die Welle geklemmt. Das Spanngehäuse besteht aus Grauguss (EN-GJL, Lamellengraphit). Als Lagereinsatz dient das Radial-Einbaulager (Spannlager) UC201 (Werkstoff Wälzlagerstahl 100Cr6): ein einreihiges Rillenkugellager mit kugeligem Außenring, das in der hohlkugelförmigen Gehäusebohrung sitzt und so montagebedingte Wellenfluchtfehler statisch ausgleicht (einmalig beim Einbau, keine Dauerschwenkbewegung). Maße und Bauformen folgen DIN 626-2 / JIS B 1559 (Gehäuse) bzw. DIN 626-1 (Einsatz) und sind herstellerübergreifend austauschbar. Bei Fragen zur Bauform, zur Welle-Befestigung oder zum passenden Ersatz-Lagereinsatz erreichen Sie uns über das Kontaktformular.
UCFA202-J7
Die Gehäuselager-Einheit UCFA202-J7 von FAG ist eine einbaufertig vormontierte Baugruppe der Bauform Spann-Gehäuselager — bestehend aus Gehäuse und bereits eingesetztem, selbstausrichtendem Lagereinsatz. Sie wird ohne Spezialwerkzeug montiert und ist beidseitig abgedichtet sowie auf Lebensdauer fettgefüllt. Als Spann-Gehäuselager (Take-up) sitzt die Einheit verschiebbar in einem Spannrahmen und erlaubt das Nachstellen des Wellenabstands. Die Welle (Ø 15 mm) wird über zwei Madenschrauben (Gewindestifte) am Innenring auf die Welle geklemmt. Das Spanngehäuse besteht aus Grauguss (EN-GJL, Lamellengraphit). Als Lagereinsatz dient das Radial-Einbaulager (Spannlager) UC202 (Werkstoff Wälzlagerstahl 100Cr6): ein einreihiges Rillenkugellager mit kugeligem Außenring, das in der hohlkugelförmigen Gehäusebohrung sitzt und so montagebedingte Wellenfluchtfehler statisch ausgleicht (einmalig beim Einbau, keine Dauerschwenkbewegung). Maße und Bauformen folgen DIN 626-2 / JIS B 1559 (Gehäuse) bzw. DIN 626-1 (Einsatz) und sind herstellerübergreifend austauschbar. Bei Fragen zur Bauform, zur Welle-Befestigung oder zum passenden Ersatz-Lagereinsatz erreichen Sie uns über das Kontaktformular.
UCFA203-J7
Die Gehäuselager-Einheit UCFA203-J7 von FAG ist eine einbaufertig vormontierte Baugruppe der Bauform Spann-Gehäuselager — bestehend aus Gehäuse und bereits eingesetztem, selbstausrichtendem Lagereinsatz. Sie wird ohne Spezialwerkzeug montiert und ist beidseitig abgedichtet sowie auf Lebensdauer fettgefüllt. Als Spann-Gehäuselager (Take-up) sitzt die Einheit verschiebbar in einem Spannrahmen und erlaubt das Nachstellen des Wellenabstands. Die Welle (Ø 17 mm) wird über zwei Madenschrauben (Gewindestifte) am Innenring auf die Welle geklemmt. Das Spanngehäuse besteht aus Grauguss (EN-GJL, Lamellengraphit). Als Lagereinsatz dient das Radial-Einbaulager (Spannlager) UC203 (Werkstoff Wälzlagerstahl 100Cr6): ein einreihiges Rillenkugellager mit kugeligem Außenring, das in der hohlkugelförmigen Gehäusebohrung sitzt und so montagebedingte Wellenfluchtfehler statisch ausgleicht (einmalig beim Einbau, keine Dauerschwenkbewegung). Maße und Bauformen folgen DIN 626-2 / JIS B 1559 (Gehäuse) bzw. DIN 626-1 (Einsatz) und sind herstellerübergreifend austauschbar. Bei Fragen zur Bauform, zur Welle-Befestigung oder zum passenden Ersatz-Lagereinsatz erreichen Sie uns über das Kontaktformular.
UCFA204-J7
Die Gehäuselager-Einheit UCFA204-J7 von FAG ist eine einbaufertig vormontierte Baugruppe der Bauform Spann-Gehäuselager — bestehend aus Gehäuse und bereits eingesetztem, selbstausrichtendem Lagereinsatz. Sie wird ohne Spezialwerkzeug montiert und ist beidseitig abgedichtet sowie auf Lebensdauer fettgefüllt. Als Spann-Gehäuselager (Take-up) sitzt die Einheit verschiebbar in einem Spannrahmen und erlaubt das Nachstellen des Wellenabstands. Die Welle (Ø 20 mm) wird über zwei Madenschrauben (Gewindestifte) am Innenring auf die Welle geklemmt. Das Spanngehäuse besteht aus Grauguss (EN-GJL, Lamellengraphit). Als Lagereinsatz dient das Radial-Einbaulager (Spannlager) UC204 (Werkstoff Wälzlagerstahl 100Cr6): ein einreihiges Rillenkugellager mit kugeligem Außenring, das in der hohlkugelförmigen Gehäusebohrung sitzt und so montagebedingte Wellenfluchtfehler statisch ausgleicht (einmalig beim Einbau, keine Dauerschwenkbewegung). Maße und Bauformen folgen DIN 626-2 / JIS B 1559 (Gehäuse) bzw. DIN 626-1 (Einsatz) und sind herstellerübergreifend austauschbar. Bei Fragen zur Bauform, zur Welle-Befestigung oder zum passenden Ersatz-Lagereinsatz erreichen Sie uns über das Kontaktformular.
UCFA205-13-J7
Die Gehäuselager-Einheit UCFA205-13-J7 von FAG ist eine einbaufertig vormontierte Baugruppe der Bauform Spann-Gehäuselager — bestehend aus Gehäuse und bereits eingesetztem, selbstausrichtendem Lagereinsatz. Sie wird ohne Spezialwerkzeug montiert und ist beidseitig abgedichtet sowie auf Lebensdauer fettgefüllt. Als Spann-Gehäuselager (Take-up) sitzt die Einheit verschiebbar in einem Spannrahmen und erlaubt das Nachstellen des Wellenabstands. Die Welle (Ø 20.64 mm) wird über zwei Madenschrauben (Gewindestifte) am Innenring auf die Welle geklemmt. Das Spanngehäuse besteht aus Grauguss (EN-GJL, Lamellengraphit). Als Lagereinsatz dient das Radial-Einbaulager (Spannlager) UC205-13 (Werkstoff Wälzlagerstahl 100Cr6): ein einreihiges Rillenkugellager mit kugeligem Außenring, das in der hohlkugelförmigen Gehäusebohrung sitzt und so montagebedingte Wellenfluchtfehler statisch ausgleicht (einmalig beim Einbau, keine Dauerschwenkbewegung). Maße und Bauformen folgen DIN 626-2 / JIS B 1559 (Gehäuse) bzw. DIN 626-1 (Einsatz) und sind herstellerübergreifend austauschbar. Bei Fragen zur Bauform, zur Welle-Befestigung oder zum passenden Ersatz-Lagereinsatz erreichen Sie uns über das Kontaktformular.
UCFA205-14-J7
Die Gehäuselager-Einheit UCFA205-14-J7 von FAG ist eine einbaufertig vormontierte Baugruppe der Bauform Spann-Gehäuselager — bestehend aus Gehäuse und bereits eingesetztem, selbstausrichtendem Lagereinsatz. Sie wird ohne Spezialwerkzeug montiert und ist beidseitig abgedichtet sowie auf Lebensdauer fettgefüllt. Als Spann-Gehäuselager (Take-up) sitzt die Einheit verschiebbar in einem Spannrahmen und erlaubt das Nachstellen des Wellenabstands. Die Welle (Ø 22.23 mm) wird über zwei Madenschrauben (Gewindestifte) am Innenring auf die Welle geklemmt. Das Spanngehäuse besteht aus Grauguss (EN-GJL, Lamellengraphit). Als Lagereinsatz dient das Radial-Einbaulager (Spannlager) UC205-14 (Werkstoff Wälzlagerstahl 100Cr6): ein einreihiges Rillenkugellager mit kugeligem Außenring, das in der hohlkugelförmigen Gehäusebohrung sitzt und so montagebedingte Wellenfluchtfehler statisch ausgleicht (einmalig beim Einbau, keine Dauerschwenkbewegung). Maße und Bauformen folgen DIN 626-2 / JIS B 1559 (Gehäuse) bzw. DIN 626-1 (Einsatz) und sind herstellerübergreifend austauschbar. Bei Fragen zur Bauform, zur Welle-Befestigung oder zum passenden Ersatz-Lagereinsatz erreichen Sie uns über das Kontaktformular.
UCFA205-15-J7
Die Gehäuselager-Einheit UCFA205-15-J7 von FAG ist eine einbaufertig vormontierte Baugruppe der Bauform Spann-Gehäuselager — bestehend aus Gehäuse und bereits eingesetztem, selbstausrichtendem Lagereinsatz. Sie wird ohne Spezialwerkzeug montiert und ist beidseitig abgedichtet sowie auf Lebensdauer fettgefüllt. Als Spann-Gehäuselager (Take-up) sitzt die Einheit verschiebbar in einem Spannrahmen und erlaubt das Nachstellen des Wellenabstands. Die Welle (Ø 23.81 mm) wird über zwei Madenschrauben (Gewindestifte) am Innenring auf die Welle geklemmt. Das Spanngehäuse besteht aus Grauguss (EN-GJL, Lamellengraphit). Als Lagereinsatz dient das Radial-Einbaulager (Spannlager) UC205-15 (Werkstoff Wälzlagerstahl 100Cr6): ein einreihiges Rillenkugellager mit kugeligem Außenring, das in der hohlkugelförmigen Gehäusebohrung sitzt und so montagebedingte Wellenfluchtfehler statisch ausgleicht (einmalig beim Einbau, keine Dauerschwenkbewegung). Maße und Bauformen folgen DIN 626-2 / JIS B 1559 (Gehäuse) bzw. DIN 626-1 (Einsatz) und sind herstellerübergreifend austauschbar. Bei Fragen zur Bauform, zur Welle-Befestigung oder zum passenden Ersatz-Lagereinsatz erreichen Sie uns über das Kontaktformular.
UCFA205-J7
Die Gehäuselager-Einheit UCFA205-J7 von FAG ist eine einbaufertig vormontierte Baugruppe der Bauform Spann-Gehäuselager — bestehend aus Gehäuse und bereits eingesetztem, selbstausrichtendem Lagereinsatz. Sie wird ohne Spezialwerkzeug montiert und ist beidseitig abgedichtet sowie auf Lebensdauer fettgefüllt. Als Spann-Gehäuselager (Take-up) sitzt die Einheit verschiebbar in einem Spannrahmen und erlaubt das Nachstellen des Wellenabstands. Die Welle (Ø 25 mm) wird über zwei Madenschrauben (Gewindestifte) am Innenring auf die Welle geklemmt. Das Spanngehäuse besteht aus Grauguss (EN-GJL, Lamellengraphit). Als Lagereinsatz dient das Radial-Einbaulager (Spannlager) UC205 (Werkstoff Wälzlagerstahl 100Cr6): ein einreihiges Rillenkugellager mit kugeligem Außenring, das in der hohlkugelförmigen Gehäusebohrung sitzt und so montagebedingte Wellenfluchtfehler statisch ausgleicht (einmalig beim Einbau, keine Dauerschwenkbewegung). Maße und Bauformen folgen DIN 626-2 / JIS B 1559 (Gehäuse) bzw. DIN 626-1 (Einsatz) und sind herstellerübergreifend austauschbar. Bei Fragen zur Bauform, zur Welle-Befestigung oder zum passenden Ersatz-Lagereinsatz erreichen Sie uns über das Kontaktformular.
UCFA206-17-J7
Die Gehäuselager-Einheit UCFA206-17-J7 von FAG ist eine einbaufertig vormontierte Baugruppe der Bauform Spann-Gehäuselager — bestehend aus Gehäuse und bereits eingesetztem, selbstausrichtendem Lagereinsatz. Sie wird ohne Spezialwerkzeug montiert und ist beidseitig abgedichtet sowie auf Lebensdauer fettgefüllt. Als Spann-Gehäuselager (Take-up) sitzt die Einheit verschiebbar in einem Spannrahmen und erlaubt das Nachstellen des Wellenabstands. Die Welle (Ø 26.99 mm) wird über zwei Madenschrauben (Gewindestifte) am Innenring auf die Welle geklemmt. Das Spanngehäuse besteht aus Grauguss (EN-GJL, Lamellengraphit). Als Lagereinsatz dient das Radial-Einbaulager (Spannlager) UC206-17 (Werkstoff Wälzlagerstahl 100Cr6): ein einreihiges Rillenkugellager mit kugeligem Außenring, das in der hohlkugelförmigen Gehäusebohrung sitzt und so montagebedingte Wellenfluchtfehler statisch ausgleicht (einmalig beim Einbau, keine Dauerschwenkbewegung). Maße und Bauformen folgen DIN 626-2 / JIS B 1559 (Gehäuse) bzw. DIN 626-1 (Einsatz) und sind herstellerübergreifend austauschbar. Bei Fragen zur Bauform, zur Welle-Befestigung oder zum passenden Ersatz-Lagereinsatz erreichen Sie uns über das Kontaktformular.
UCFA206-19-J7
Die Gehäuselager-Einheit UCFA206-19-J7 von FAG ist eine einbaufertig vormontierte Baugruppe der Bauform Spann-Gehäuselager — bestehend aus Gehäuse und bereits eingesetztem, selbstausrichtendem Lagereinsatz. Sie wird ohne Spezialwerkzeug montiert und ist beidseitig abgedichtet sowie auf Lebensdauer fettgefüllt. Als Spann-Gehäuselager (Take-up) sitzt die Einheit verschiebbar in einem Spannrahmen und erlaubt das Nachstellen des Wellenabstands. Die Welle (Ø 30.16 mm) wird über zwei Madenschrauben (Gewindestifte) am Innenring auf die Welle geklemmt. Das Spanngehäuse besteht aus Grauguss (EN-GJL, Lamellengraphit). Als Lagereinsatz dient das Radial-Einbaulager (Spannlager) UC206-19 (Werkstoff Wälzlagerstahl 100Cr6): ein einreihiges Rillenkugellager mit kugeligem Außenring, das in der hohlkugelförmigen Gehäusebohrung sitzt und so montagebedingte Wellenfluchtfehler statisch ausgleicht (einmalig beim Einbau, keine Dauerschwenkbewegung). Maße und Bauformen folgen DIN 626-2 / JIS B 1559 (Gehäuse) bzw. DIN 626-1 (Einsatz) und sind herstellerübergreifend austauschbar. Bei Fragen zur Bauform, zur Welle-Befestigung oder zum passenden Ersatz-Lagereinsatz erreichen Sie uns über das Kontaktformular.
UCFA206-20-J7
Die Gehäuselager-Einheit UCFA206-20-J7 von FAG ist eine einbaufertig vormontierte Baugruppe der Bauform Spann-Gehäuselager — bestehend aus Gehäuse und bereits eingesetztem, selbstausrichtendem Lagereinsatz. Sie wird ohne Spezialwerkzeug montiert und ist beidseitig abgedichtet sowie auf Lebensdauer fettgefüllt. Als Spann-Gehäuselager (Take-up) sitzt die Einheit verschiebbar in einem Spannrahmen und erlaubt das Nachstellen des Wellenabstands. Die Welle (Ø 31.75 mm) wird über zwei Madenschrauben (Gewindestifte) am Innenring auf die Welle geklemmt. Das Spanngehäuse besteht aus Grauguss (EN-GJL, Lamellengraphit). Als Lagereinsatz dient das Radial-Einbaulager (Spannlager) UC206-20 (Werkstoff Wälzlagerstahl 100Cr6): ein einreihiges Rillenkugellager mit kugeligem Außenring, das in der hohlkugelförmigen Gehäusebohrung sitzt und so montagebedingte Wellenfluchtfehler statisch ausgleicht (einmalig beim Einbau, keine Dauerschwenkbewegung). Maße und Bauformen folgen DIN 626-2 / JIS B 1559 (Gehäuse) bzw. DIN 626-1 (Einsatz) und sind herstellerübergreifend austauschbar. Bei Fragen zur Bauform, zur Welle-Befestigung oder zum passenden Ersatz-Lagereinsatz erreichen Sie uns über das Kontaktformular.
UCFA206-J7
Die Gehäuselager-Einheit UCFA206-J7 von FAG ist eine einbaufertig vormontierte Baugruppe der Bauform Spann-Gehäuselager — bestehend aus Gehäuse und bereits eingesetztem, selbstausrichtendem Lagereinsatz. Sie wird ohne Spezialwerkzeug montiert und ist beidseitig abgedichtet sowie auf Lebensdauer fettgefüllt. Als Spann-Gehäuselager (Take-up) sitzt die Einheit verschiebbar in einem Spannrahmen und erlaubt das Nachstellen des Wellenabstands. Die Welle (Ø 30 mm) wird über zwei Madenschrauben (Gewindestifte) am Innenring auf die Welle geklemmt. Das Spanngehäuse besteht aus Grauguss (EN-GJL, Lamellengraphit). Als Lagereinsatz dient das Radial-Einbaulager (Spannlager) UC206 (Werkstoff Wälzlagerstahl 100Cr6): ein einreihiges Rillenkugellager mit kugeligem Außenring, das in der hohlkugelförmigen Gehäusebohrung sitzt und so montagebedingte Wellenfluchtfehler statisch ausgleicht (einmalig beim Einbau, keine Dauerschwenkbewegung). Maße und Bauformen folgen DIN 626-2 / JIS B 1559 (Gehäuse) bzw. DIN 626-1 (Einsatz) und sind herstellerübergreifend austauschbar. Bei Fragen zur Bauform, zur Welle-Befestigung oder zum passenden Ersatz-Lagereinsatz erreichen Sie uns über das Kontaktformular.
UCFA207-21-J7
Die Gehäuselager-Einheit UCFA207-21-J7 von FAG ist eine einbaufertig vormontierte Baugruppe der Bauform Spann-Gehäuselager — bestehend aus Gehäuse und bereits eingesetztem, selbstausrichtendem Lagereinsatz. Sie wird ohne Spezialwerkzeug montiert und ist beidseitig abgedichtet sowie auf Lebensdauer fettgefüllt. Als Spann-Gehäuselager (Take-up) sitzt die Einheit verschiebbar in einem Spannrahmen und erlaubt das Nachstellen des Wellenabstands. Die Welle (Ø 33.34 mm) wird über zwei Madenschrauben (Gewindestifte) am Innenring auf die Welle geklemmt. Das Spanngehäuse besteht aus Grauguss (EN-GJL, Lamellengraphit). Als Lagereinsatz dient das Radial-Einbaulager (Spannlager) UC207-21 (Werkstoff Wälzlagerstahl 100Cr6): ein einreihiges Rillenkugellager mit kugeligem Außenring, das in der hohlkugelförmigen Gehäusebohrung sitzt und so montagebedingte Wellenfluchtfehler statisch ausgleicht (einmalig beim Einbau, keine Dauerschwenkbewegung). Maße und Bauformen folgen DIN 626-2 / JIS B 1559 (Gehäuse) bzw. DIN 626-1 (Einsatz) und sind herstellerübergreifend austauschbar. Bei Fragen zur Bauform, zur Welle-Befestigung oder zum passenden Ersatz-Lagereinsatz erreichen Sie uns über das Kontaktformular.
UCFA207-22-J7
Die Gehäuselager-Einheit UCFA207-22-J7 von FAG ist eine einbaufertig vormontierte Baugruppe der Bauform Spann-Gehäuselager — bestehend aus Gehäuse und bereits eingesetztem, selbstausrichtendem Lagereinsatz. Sie wird ohne Spezialwerkzeug montiert und ist beidseitig abgedichtet sowie auf Lebensdauer fettgefüllt. Als Spann-Gehäuselager (Take-up) sitzt die Einheit verschiebbar in einem Spannrahmen und erlaubt das Nachstellen des Wellenabstands. Die Welle (Ø 34.93 mm) wird über zwei Madenschrauben (Gewindestifte) am Innenring auf die Welle geklemmt. Das Spanngehäuse besteht aus Grauguss (EN-GJL, Lamellengraphit). Als Lagereinsatz dient das Radial-Einbaulager (Spannlager) UC207-22 (Werkstoff Wälzlagerstahl 100Cr6): ein einreihiges Rillenkugellager mit kugeligem Außenring, das in der hohlkugelförmigen Gehäusebohrung sitzt und so montagebedingte Wellenfluchtfehler statisch ausgleicht (einmalig beim Einbau, keine Dauerschwenkbewegung). Maße und Bauformen folgen DIN 626-2 / JIS B 1559 (Gehäuse) bzw. DIN 626-1 (Einsatz) und sind herstellerübergreifend austauschbar. Bei Fragen zur Bauform, zur Welle-Befestigung oder zum passenden Ersatz-Lagereinsatz erreichen Sie uns über das Kontaktformular.
UCFA207-23-J7
Die Gehäuselager-Einheit UCFA207-23-J7 von FAG ist eine einbaufertig vormontierte Baugruppe der Bauform Spann-Gehäuselager — bestehend aus Gehäuse und bereits eingesetztem, selbstausrichtendem Lagereinsatz. Sie wird ohne Spezialwerkzeug montiert und ist beidseitig abgedichtet sowie auf Lebensdauer fettgefüllt. Als Spann-Gehäuselager (Take-up) sitzt die Einheit verschiebbar in einem Spannrahmen und erlaubt das Nachstellen des Wellenabstands. Die Welle (Ø 36.51 mm) wird über zwei Madenschrauben (Gewindestifte) am Innenring auf die Welle geklemmt. Das Spanngehäuse besteht aus Grauguss (EN-GJL, Lamellengraphit). Als Lagereinsatz dient das Radial-Einbaulager (Spannlager) UC207-23 (Werkstoff Wälzlagerstahl 100Cr6): ein einreihiges Rillenkugellager mit kugeligem Außenring, das in der hohlkugelförmigen Gehäusebohrung sitzt und so montagebedingte Wellenfluchtfehler statisch ausgleicht (einmalig beim Einbau, keine Dauerschwenkbewegung). Maße und Bauformen folgen DIN 626-2 / JIS B 1559 (Gehäuse) bzw. DIN 626-1 (Einsatz) und sind herstellerübergreifend austauschbar. Bei Fragen zur Bauform, zur Welle-Befestigung oder zum passenden Ersatz-Lagereinsatz erreichen Sie uns über das Kontaktformular.
UCFA207-J7
Die Gehäuselager-Einheit UCFA207-J7 von FAG ist eine einbaufertig vormontierte Baugruppe der Bauform Spann-Gehäuselager — bestehend aus Gehäuse und bereits eingesetztem, selbstausrichtendem Lagereinsatz. Sie wird ohne Spezialwerkzeug montiert und ist beidseitig abgedichtet sowie auf Lebensdauer fettgefüllt. Als Spann-Gehäuselager (Take-up) sitzt die Einheit verschiebbar in einem Spannrahmen und erlaubt das Nachstellen des Wellenabstands. Die Welle (Ø 35 mm) wird über zwei Madenschrauben (Gewindestifte) am Innenring auf die Welle geklemmt. Das Spanngehäuse besteht aus Grauguss (EN-GJL, Lamellengraphit). Als Lagereinsatz dient das Radial-Einbaulager (Spannlager) UC207 (Werkstoff Wälzlagerstahl 100Cr6): ein einreihiges Rillenkugellager mit kugeligem Außenring, das in der hohlkugelförmigen Gehäusebohrung sitzt und so montagebedingte Wellenfluchtfehler statisch ausgleicht (einmalig beim Einbau, keine Dauerschwenkbewegung). Maße und Bauformen folgen DIN 626-2 / JIS B 1559 (Gehäuse) bzw. DIN 626-1 (Einsatz) und sind herstellerübergreifend austauschbar. Bei Fragen zur Bauform, zur Welle-Befestigung oder zum passenden Ersatz-Lagereinsatz erreichen Sie uns über das Kontaktformular.
UCFA208-25-J7
Die Gehäuselager-Einheit UCFA208-25-J7 von FAG ist eine einbaufertig vormontierte Baugruppe der Bauform Spann-Gehäuselager — bestehend aus Gehäuse und bereits eingesetztem, selbstausrichtendem Lagereinsatz. Sie wird ohne Spezialwerkzeug montiert und ist beidseitig abgedichtet sowie auf Lebensdauer fettgefüllt. Als Spann-Gehäuselager (Take-up) sitzt die Einheit verschiebbar in einem Spannrahmen und erlaubt das Nachstellen des Wellenabstands. Die Welle (Ø 39.69 mm) wird über zwei Madenschrauben (Gewindestifte) am Innenring auf die Welle geklemmt. Das Spanngehäuse besteht aus Grauguss (EN-GJL, Lamellengraphit). Als Lagereinsatz dient das Radial-Einbaulager (Spannlager) UC208-25 (Werkstoff Wälzlagerstahl 100Cr6): ein einreihiges Rillenkugellager mit kugeligem Außenring, das in der hohlkugelförmigen Gehäusebohrung sitzt und so montagebedingte Wellenfluchtfehler statisch ausgleicht (einmalig beim Einbau, keine Dauerschwenkbewegung). Maße und Bauformen folgen DIN 626-2 / JIS B 1559 (Gehäuse) bzw. DIN 626-1 (Einsatz) und sind herstellerübergreifend austauschbar. Bei Fragen zur Bauform, zur Welle-Befestigung oder zum passenden Ersatz-Lagereinsatz erreichen Sie uns über das Kontaktformular.
UCFA208-J7
Die Gehäuselager-Einheit UCFA208-J7 von FAG ist eine einbaufertig vormontierte Baugruppe der Bauform Spann-Gehäuselager — bestehend aus Gehäuse und bereits eingesetztem, selbstausrichtendem Lagereinsatz. Sie wird ohne Spezialwerkzeug montiert und ist beidseitig abgedichtet sowie auf Lebensdauer fettgefüllt. Als Spann-Gehäuselager (Take-up) sitzt die Einheit verschiebbar in einem Spannrahmen und erlaubt das Nachstellen des Wellenabstands. Die Welle (Ø 40 mm) wird über zwei Madenschrauben (Gewindestifte) am Innenring auf die Welle geklemmt. Das Spanngehäuse besteht aus Grauguss (EN-GJL, Lamellengraphit). Als Lagereinsatz dient das Radial-Einbaulager (Spannlager) UC208 (Werkstoff Wälzlagerstahl 100Cr6): ein einreihiges Rillenkugellager mit kugeligem Außenring, das in der hohlkugelförmigen Gehäusebohrung sitzt und so montagebedingte Wellenfluchtfehler statisch ausgleicht (einmalig beim Einbau, keine Dauerschwenkbewegung). Maße und Bauformen folgen DIN 626-2 / JIS B 1559 (Gehäuse) bzw. DIN 626-1 (Einsatz) und sind herstellerübergreifend austauschbar. Bei Fragen zur Bauform, zur Welle-Befestigung oder zum passenden Ersatz-Lagereinsatz erreichen Sie uns über das Kontaktformular.
UCFA209-28-J7
Die Gehäuselager-Einheit UCFA209-28-J7 von FAG ist eine einbaufertig vormontierte Baugruppe der Bauform Spann-Gehäuselager — bestehend aus Gehäuse und bereits eingesetztem, selbstausrichtendem Lagereinsatz. Sie wird ohne Spezialwerkzeug montiert und ist beidseitig abgedichtet sowie auf Lebensdauer fettgefüllt. Als Spann-Gehäuselager (Take-up) sitzt die Einheit verschiebbar in einem Spannrahmen und erlaubt das Nachstellen des Wellenabstands. Die Welle (Ø 44.45 mm) wird über zwei Madenschrauben (Gewindestifte) am Innenring auf die Welle geklemmt. Das Spanngehäuse besteht aus Grauguss (EN-GJL, Lamellengraphit). Als Lagereinsatz dient das Radial-Einbaulager (Spannlager) UC209-28 (Werkstoff Wälzlagerstahl 100Cr6): ein einreihiges Rillenkugellager mit kugeligem Außenring, das in der hohlkugelförmigen Gehäusebohrung sitzt und so montagebedingte Wellenfluchtfehler statisch ausgleicht (einmalig beim Einbau, keine Dauerschwenkbewegung). Maße und Bauformen folgen DIN 626-2 / JIS B 1559 (Gehäuse) bzw. DIN 626-1 (Einsatz) und sind herstellerübergreifend austauschbar. Bei Fragen zur Bauform, zur Welle-Befestigung oder zum passenden Ersatz-Lagereinsatz erreichen Sie uns über das Kontaktformular.
UCFA209-J7
Die Gehäuselager-Einheit UCFA209-J7 von FAG ist eine einbaufertig vormontierte Baugruppe der Bauform Spann-Gehäuselager — bestehend aus Gehäuse und bereits eingesetztem, selbstausrichtendem Lagereinsatz. Sie wird ohne Spezialwerkzeug montiert und ist beidseitig abgedichtet sowie auf Lebensdauer fettgefüllt. Als Spann-Gehäuselager (Take-up) sitzt die Einheit verschiebbar in einem Spannrahmen und erlaubt das Nachstellen des Wellenabstands. Die Welle (Ø 45 mm) wird über zwei Madenschrauben (Gewindestifte) am Innenring auf die Welle geklemmt. Das Spanngehäuse besteht aus Grauguss (EN-GJL, Lamellengraphit). Als Lagereinsatz dient das Radial-Einbaulager (Spannlager) UC209 (Werkstoff Wälzlagerstahl 100Cr6): ein einreihiges Rillenkugellager mit kugeligem Außenring, das in der hohlkugelförmigen Gehäusebohrung sitzt und so montagebedingte Wellenfluchtfehler statisch ausgleicht (einmalig beim Einbau, keine Dauerschwenkbewegung). Maße und Bauformen folgen DIN 626-2 / JIS B 1559 (Gehäuse) bzw. DIN 626-1 (Einsatz) und sind herstellerübergreifend austauschbar. Bei Fragen zur Bauform, zur Welle-Befestigung oder zum passenden Ersatz-Lagereinsatz erreichen Sie uns über das Kontaktformular.
UCFA210-32-J7
Die Gehäuselager-Einheit UCFA210-32-J7 von FAG ist eine einbaufertig vormontierte Baugruppe der Bauform Spann-Gehäuselager — bestehend aus Gehäuse und bereits eingesetztem, selbstausrichtendem Lagereinsatz. Sie wird ohne Spezialwerkzeug montiert und ist beidseitig abgedichtet sowie auf Lebensdauer fettgefüllt. Als Spann-Gehäuselager (Take-up) sitzt die Einheit verschiebbar in einem Spannrahmen und erlaubt das Nachstellen des Wellenabstands. Die Welle (Ø 50.8 mm) wird über zwei Madenschrauben (Gewindestifte) am Innenring auf die Welle geklemmt. Das Spanngehäuse besteht aus Grauguss (EN-GJL, Lamellengraphit). Als Lagereinsatz dient das Radial-Einbaulager (Spannlager) UC210-32 (Werkstoff Wälzlagerstahl 100Cr6): ein einreihiges Rillenkugellager mit kugeligem Außenring, das in der hohlkugelförmigen Gehäusebohrung sitzt und so montagebedingte Wellenfluchtfehler statisch ausgleicht (einmalig beim Einbau, keine Dauerschwenkbewegung). Maße und Bauformen folgen DIN 626-2 / JIS B 1559 (Gehäuse) bzw. DIN 626-1 (Einsatz) und sind herstellerübergreifend austauschbar. Bei Fragen zur Bauform, zur Welle-Befestigung oder zum passenden Ersatz-Lagereinsatz erreichen Sie uns über das Kontaktformular.
UCFA210-J7
Die Gehäuselager-Einheit UCFA210-J7 von FAG ist eine einbaufertig vormontierte Baugruppe der Bauform Spann-Gehäuselager — bestehend aus Gehäuse und bereits eingesetztem, selbstausrichtendem Lagereinsatz. Sie wird ohne Spezialwerkzeug montiert und ist beidseitig abgedichtet sowie auf Lebensdauer fettgefüllt. Als Spann-Gehäuselager (Take-up) sitzt die Einheit verschiebbar in einem Spannrahmen und erlaubt das Nachstellen des Wellenabstands. Die Welle (Ø 50 mm) wird über zwei Madenschrauben (Gewindestifte) am Innenring auf die Welle geklemmt. Das Spanngehäuse besteht aus Grauguss (EN-GJL, Lamellengraphit). Als Lagereinsatz dient das Radial-Einbaulager (Spannlager) UC210 (Werkstoff Wälzlagerstahl 100Cr6): ein einreihiges Rillenkugellager mit kugeligem Außenring, das in der hohlkugelförmigen Gehäusebohrung sitzt und so montagebedingte Wellenfluchtfehler statisch ausgleicht (einmalig beim Einbau, keine Dauerschwenkbewegung). Maße und Bauformen folgen DIN 626-2 / JIS B 1559 (Gehäuse) bzw. DIN 626-1 (Einsatz) und sind herstellerübergreifend austauschbar. Bei Fragen zur Bauform, zur Welle-Befestigung oder zum passenden Ersatz-Lagereinsatz erreichen Sie uns über das Kontaktformular.
UCFA211-32-J7
Die Gehäuselager-Einheit UCFA211-32-J7 von FAG ist eine einbaufertig vormontierte Baugruppe der Bauform Spann-Gehäuselager — bestehend aus Gehäuse und bereits eingesetztem, selbstausrichtendem Lagereinsatz. Sie wird ohne Spezialwerkzeug montiert und ist beidseitig abgedichtet sowie auf Lebensdauer fettgefüllt. Als Spann-Gehäuselager (Take-up) sitzt die Einheit verschiebbar in einem Spannrahmen und erlaubt das Nachstellen des Wellenabstands. Die Welle (Ø 50.8 mm) wird über zwei Madenschrauben (Gewindestifte) am Innenring auf die Welle geklemmt. Das Spanngehäuse besteht aus Grauguss (EN-GJL, Lamellengraphit). Als Lagereinsatz dient das Radial-Einbaulager (Spannlager) UC211-32 (Werkstoff Wälzlagerstahl 100Cr6): ein einreihiges Rillenkugellager mit kugeligem Außenring, das in der hohlkugelförmigen Gehäusebohrung sitzt und so montagebedingte Wellenfluchtfehler statisch ausgleicht (einmalig beim Einbau, keine Dauerschwenkbewegung). Maße und Bauformen folgen DIN 626-2 / JIS B 1559 (Gehäuse) bzw. DIN 626-1 (Einsatz) und sind herstellerübergreifend austauschbar. Bei Fragen zur Bauform, zur Welle-Befestigung oder zum passenden Ersatz-Lagereinsatz erreichen Sie uns über das Kontaktformular.
UCFA211-J7
Die Gehäuselager-Einheit UCFA211-J7 von FAG ist eine einbaufertig vormontierte Baugruppe der Bauform Spann-Gehäuselager — bestehend aus Gehäuse und bereits eingesetztem, selbstausrichtendem Lagereinsatz. Sie wird ohne Spezialwerkzeug montiert und ist beidseitig abgedichtet sowie auf Lebensdauer fettgefüllt. Als Spann-Gehäuselager (Take-up) sitzt die Einheit verschiebbar in einem Spannrahmen und erlaubt das Nachstellen des Wellenabstands. Die Welle (Ø 55 mm) wird über zwei Madenschrauben (Gewindestifte) am Innenring auf die Welle geklemmt. Das Spanngehäuse besteht aus Grauguss (EN-GJL, Lamellengraphit). Als Lagereinsatz dient das Radial-Einbaulager (Spannlager) UC211 (Werkstoff Wälzlagerstahl 100Cr6): ein einreihiges Rillenkugellager mit kugeligem Außenring, das in der hohlkugelförmigen Gehäusebohrung sitzt und so montagebedingte Wellenfluchtfehler statisch ausgleicht (einmalig beim Einbau, keine Dauerschwenkbewegung). Maße und Bauformen folgen DIN 626-2 / JIS B 1559 (Gehäuse) bzw. DIN 626-1 (Einsatz) und sind herstellerübergreifend austauschbar. Bei Fragen zur Bauform, zur Welle-Befestigung oder zum passenden Ersatz-Lagereinsatz erreichen Sie uns über das Kontaktformular.
FAG Spannlager-Gehäuseeinheit – Spanneinheiten UCT und UCFA
Eine FAG Spannlager-Gehäuseeinheit (Spanngehäuseeinheit, engl. Take-up Unit) ist eine einbaufertige Lagereinheit, deren Gehäuse sich linear verschieben (UCT) oder schwenken (UCFA) lässt. So kann die Lage der Welle eingestellt und nachgestellt werden – typisch zum Spannen von Förderbändern und Riemen. Im Gehäuse sitzt ein selbstausrichtendes Spannlager (Y-Lager); seine kugelige Außenring-Mantelfläche gleicht statische Fluchtungsfehler aus.
Bei antriebstechnik.shop erhalten Sie FAG Spannlager-Gehäuseeinheiten in Markenqualität von Schaeffler. Weitere Spanngehäuse-Bauformen der Schwestermarke INA – mit eigenen Baureihen und Bezeichnungen – finden Sie unter INA Spannlager-Gehäuseeinheit. Beide Reihen gehören zum Sortiment der Gehäuselager.
Was ist eine Spannlager-Gehäuseeinheit?
Eine Spannlager-Gehäuseeinheit besteht aus einem Spannlager (Y-Lager) und einem Spanngehäuse. Anders als beim Steh- oder Flanschlager lässt sich die Position des Gehäuses einstellen: UCT-Gehäuse sind linear verschiebbar, UCFA-Einheiten schwenkbar. Das Spannlager ist ein einreihiges Rillenkugellager mit kugelig ausgeführtem Außenring, der sich in der entsprechend geformten Gehäusebohrung gelenkig einstellt. Dadurch ist die Einheit selbstausrichtend.
Alle FAG-Einheiten in diesem Sortiment werden über zwei Gewindestifte (Madenschrauben) im verbreiterten Innenring auf der Welle befestigt. So lässt sich die Einheit ohne Presspassung auf der Welle fixieren – das spart Bearbeitungsaufwand.
Der zentrale Vorteil: FAG Spannlager-Gehäuseeinheiten sind einbaufertig, ab Werk gefettet und abgedichtet. Sie werden lediglich auf die Welle geschoben, ausgerichtet und festgespannt.
Bauformen, Befestigung und Werkstoff
Das FAG-Sortiment umfasst zwei Spanngehäuse-Bauformen, beide mit Graugussgehäuse und Lagereinsatz der Reihe UC2xx:
| Bauform | Funktion | Wellenbefestigung |
|---|---|---|
| UCT | Spanngehäuse, linear verschiebbar | zwei Gewindestifte (Madenschrauben) |
| UCFA | Spanneinheit, schwenkbar | zwei Gewindestifte (Madenschrauben) |
| Lagereinsatz UC2xx | Spannlager mit zylindrischer Bohrung, metrisch oder zöllig | verbreiterter Innenring, Gewindestifte um 120° versetzt |
Muss die Wellenposition nicht nachgestellt werden, sind fest verschraubte Gehäuse die einfachere Lösung: Stehlager für wellenparallele Flächen und Flanschlager für Stirnmontage senkrecht zur Welle.
Die Gehäuse bestehen aus Grauguss, die Lagerringe aus Wälzlagerstahl – das FAG-Sortiment umfasst ausschließlich Graugussgehäuse, die über eine Gewindebohrung für den Schmiernippel nachschmierbar sind. Spanngehäuseeinheiten mit Kunststoffgehäuse finden Sie im INA-Programm. Das Spannlager basiert auf bewährter Wälzlager-Technik.
Anwendungen von Spannlager-Gehäuseeinheiten
FAG Spannlager-Gehäuseeinheiten kommen überall dort zum Einsatz, wo die Lage einer Welle eingestellt oder nachgestellt werden muss:
- Förder- und Transporttechnik
Spannstationen an Umlenk- und Spanntrommeln, um die Bandspannung einzustellen und nachzuführen. - Landtechnik
Lagerstellen mit Nachstellweg in Land- und Baumaschinen; bei Stoßbelastungen sind Sicherheitsfaktoren zu berücksichtigen – sprechen Sie uns an. - Maschinen- und Anlagenbau
Riemen- und Kettentriebe, bei denen der Achsabstand zum Spannen verstellt wird. - Textil-, Papier- und Holzbearbeitung
Transport- und Führungswellen, deren Position sich einstellen lassen muss.
Auswahlhilfe: So finden Sie die passende Spannlager-Einheit
Für die Auswahl sind diese Kriterien maßgeblich:
- Wellendurchmesser
Der Bohrungsdurchmesser des Spannlagers muss zur Welle passen – metrisch oder zöllig. Bei zölligen Varianten gibt der Zusatz -xx die Bohrung in Sechzehntelzoll an, z. B. UCT204-12 = 3/4 Zoll (19,05 mm). - Bewegungsart
UCT, wenn die Welle linear verschoben werden soll; UCFA, wenn eine schwenkbare Anordnung benötigt wird. - Befestigungsart
Alle FAG-Einheiten werden über zwei Gewindestifte fixiert. Bei wechselnder Drehrichtung unter Last beraten wir Sie gern zur Eignung. - Werkstoff
Alle FAG-Einheiten haben Graugussgehäuse; Kunststoff-Ausführungen finden Sie bei den INA-Einheiten.
|
Unsicher, welche Spannlager-Einheit passt? Unser Expertenteam berät Sie bei Wellendurchmesser, Bauform und Einbausituation – kostenlos und unverbindlich. |
▶ Jetzt Beratung anfragen |
FAQ – Häufig gestellte Fragen zu FAG Spannlager-Gehäuseeinheiten
Was ist eine Spannlager-Gehäuseeinheit?
Eine Spannlager-Gehäuseeinheit (Spanngehäuseeinheit) ist eine einbaufertige Lagereinheit aus selbstausrichtendem Spannlager (Y-Lager) und einem verschiebbaren (UCT) oder schwenkbaren (UCFA) Gehäuse. Sie wird für Wellen eingesetzt, deren Position nachgestellt werden muss, etwa zum Spannen von Förderbändern.
Wie wird das Spannlager auf der Welle befestigt?
Alle FAG-Einheiten in diesem Sortiment werden über zwei Gewindestifte (Madenschrauben) im verbreiterten Innenring befestigt. Sie klemmen die Einheit auf einer gezogenen Welle, ohne dass eine Presspassung nötig ist. Bei wechselnder Drehrichtung unter Last beraten wir Sie gern.
Was ist der Unterschied zwischen FAG und INA?
FAG und INA sind beide Marken des Schaeffler-Konzerns und haben eigenständige Programme: Die FAG-Einheiten tragen JIS-Kurzzeichen (UCT, UCFA) und haben Graugussgehäuse mit Gewindestiften; das INA-Programm nutzt eigene Bezeichnungen (z. B. PTUE, RHE) und bietet weitere Befestigungsarten und Werkstoffe. Die Reihen sind nicht automatisch maßgleich. Zum Programm: INA Spannlager-Gehäuseeinheit.
Wann brauche ich eine Spanngehäuseeinheit?
Immer dann, wenn die Welle verschoben oder nachgestellt werden muss – etwa zum Spannen eines Förderbands. Ist die Wellenposition fest, genügt ein Stehlager für wellenparallele Flächen oder ein Flanschlager für Stirnmontage senkrecht zur Welle.
