Corrotec-Kugellager

Corrotec-Kugellager sind die Hybrid-Wälzlager-Linie des dänischen Herstellers CeramicSpeed und kombinieren in einem Bauteil drei Eigenschaften, die sich in Standard-Wälzlagern gegenseitig ausschließen: Lebensmittelkonformität (FDA / EN 1935), elektrische Isolation bis 4.000 Volt und vollständige Korrosionsbeständigkeit. Möglich wird das durch die Kombination aus rostfreien Edelstahl-Ringen und Hochpräzisions-Keramikkugeln aus Siliciumnitrid (Si₃N₄).

Bei Antriebstechnik.shop führen wir das vollständige Corrotec-Sortiment ab Lager: Rillenkugellager der Reihen 6000 (leicht), 6200 (mittel) und 6300 (schwer) mit beidseitiger 2RS-Dichtung, Pendelkugellager der 2200er-Reihe, Spannlager-Einsätze (SUC-Serie) und Sonderausführungen mit PEEK-Käfig für Hochtemperatur-Anwendungen bis 250 °C. Bei spezifischen Anforderungen – etwa Sonderausführungen oder Sondermaße – beraten wir Sie gerne persönlich.

Was sind Corrotec-Kugellager?

Corrotec ist eine Hybrid-Wälzlager-Linie, bei der die klassischen Stahl-Wälzkörper durch Keramikkugeln ersetzt sind und die Lagerringe aus einem hochlegierten, rostfreien Edelstahl gefertigt werden. Diese Kombination ist ungewöhnlich: Übliche „Hybrid-Kugellager" am Markt nutzen zwar ebenfalls Si₃N₄-Keramikkugeln, behalten aber Wälzlagerstahl 100Cr6 für die Ringe bei – was sie weder rostfrei noch lebensmittelkonform macht.

Corrotec geht einen Schritt weiter: Durch den Einsatz eines nichtrostenden, martensitischen Edelstahls mit hoher Härte für Innen- und Außenring entsteht ein Lagerring, der sowohl korrosionsbeständig als auch ausreichend tragfähig für Wälzlager-Beanspruchung ist. Die Keramikkugeln aus Siliciumnitrid (Si₃N₄) sind deutlich härter als Wälzlagerstahl, wiegen rund 60 % weniger als Stahlkugeln und sind elektrisch isolierend – daraus ergeben sich gleichzeitig längere Lebensdauer, niedrigere Reibung und der Schutz gegen Lagerströme.

Hybrid-Aufbau im Detail

Jedes Corrotec-Lager besteht aus drei funktional unterschiedlichen Komponenten, die zusammen die Performance-Kombination aus Lebensmittelkonformität, Isolation und Langlebigkeit ergeben:

Verfügbare Bauformen und Reihen

Das Corrotec-Programm deckt alle gängigen Wälzlager-Bauformen für die Lebensmittel- und Antriebstechnik ab. Die Bezeichnungen folgen den DIN/ISO-Standardnummern, ergänzt um den Suffix /CSB (CeramicSpeed Bearing):

Lebensmittelechte Kugellager nach FDA und EN 1935

Wo Wälzlager mit Lebensmitteln, pharmazeutischen Wirkstoffen oder Reinigungschemikalien in Kontakt kommen, gelten verschärfte rechtliche Anforderungen. Die wichtigsten Normen für lebensmittelechte Kugellager sind:

• FDA 21 CFR 178.3570 — US-amerikanische Zulassung für Schmierstoffe mit gelegentlichem Lebensmittelkontakt (H1-Fett).
• EN 1935/2004 — europäische Rahmenverordnung für Materialien mit Lebensmittelkontakt.
• NSF H1-Registrierung — international anerkannte Zertifizierung für lebensmitteltaugliche Schmierstoffe.
• 3-A Sanitary Standards — Hygiene-Anforderungen für Anlagen in der Milch- und Lebensmittelverarbeitung.

Corrotec-Kugellager erfüllen diese Anforderungen werkseitig: Edelstahlringe widerstehen sauren und alkalischen Reinigungsprozessen (CIP/SIP), Si₃N₄-Keramik ist chemisch inert und das werkseitige H1-Fett ist für direkten Produktkontakt zugelassen. Damit sind sie der Standard für Hygiene-Anwendungen in der Lebensmittel- und Pharmaindustrie – ohne aufwändige Sonderbeschaffung.

Stromisolierende Kugellager für Frequenzumrichter-Antriebe

Moderne Drehzahlregelung über Frequenzumrichter (VFD) erzeugt asymmetrische Spannungspulse, die sich als Lagerströme über die Welle abbauen. Diese Ströme zerstören klassische Stahl-Wälzlager innerhalb weniger Wochen durch Riffelbildung (Electric Discharge Machining, EDM) und Schmierfett-Karbonisierung. In E-Motoren ab ca. 11 kW ist das ein verbreiteter Ausfallmechanismus, der zu ungeplanten Stillständen führt.

Si₃N₄-Keramik ist ein elektrischer Isolator: Der spezifische Widerstand liegt bei >10¹³ Ωcm, also rund 16 Größenordnungen über Wälzlagerstahl. Corrotec-Kugellager mit Keramikkugeln blockieren dadurch Lagerströme bis 4.000 Volt zuverlässig – ohne dass eine separate Isolierbuchse oder ein zusätzlicher Erdungsring nötig wäre. Der Lagertausch von Stahl auf Corrotec ist die einfachste Maßnahme zur Vermeidung von VFD-bedingten Lagerausfällen.

Hochtemperatur-Variante mit PEEK-Käfig

Standard-Corrotec-Kugellager mit Edelstahlkäfig und H1-Lebensmittelfett sind für einen Temperaturbereich von –30 °C bis +120 °C ausgelegt – ausreichend für die meisten industriellen Anwendungen, aber zu wenig für Backöfen, Sterilisationsanlagen oder regelmäßige CIP-Reinigungsprozesse mit Heißdampf.

Für diese Fälle bietet CeramicSpeed eine PEEK-Käfig-Variante: Statt des Edelstahl-Wellkäfigs kommt ein Polyetheretherketon (PEEK)-Kunststoffkäfig zum Einsatz, der bis 250 °C dauerwärmebeständig und gleichzeitig chemisch inert ist. In Kombination mit FKM-Dichtungen (Fluor-Kautschuk) und einem temperaturstabilen Hochleistungs-Lebensmittelfett ergibt das ein Lager, das auch bei wiederkehrenden Sterilisationszyklen mit Heißdampf bei 134 °C oder im direkten Backofen-Einsatz bei bis zu 200 °C zuverlässig läuft.

Korrosionsbeständigkeit gegen aggressive Medien

Der bei Corrotec eingesetzte nichtrostende martensitische Edelstahl ist deutlich korrosionsbeständiger als gängige Wälzlagerstähle (z. B. 100Cr6) und erreicht gleichzeitig die für Wälzlager-Beanspruchung erforderliche Härte. Corrotec-Lager überstehen dadurch:

• Saure CIP-Reiniger (Phosphorsäure, Salpetersäure) bis 5 % Konzentration
• Alkalische Laugenreinigung (NaOH, KOH) bis 5 % Konzentration
• Salzwasser- und chloridhaltige Atmosphären – etwa Schwimmbäder oder Küstenanlagen
• Pharma-Lösungsmittel wie Ethanol, Isopropanol und schwache organische Säuren

Anwendungen von Corrotec-Kugellagern

Das einzigartige Eigenschaftsprofil macht Corrotec zur Lösung für Anwendungsfelder, in denen kein einzelnes Standard-Lager alle Anforderungen abdeckt:

• Lebensmittelproduktion
  Abfüll- und Verpackungsanlagen, Backwaren-Linien, Fleischverarbeitung, Molkerei- und Käseproduktion – überall dort, wo Spritzwasser, Reinigungschemie und gelegentlicher Produktkontakt zusammenkommen.
• Getränkeindustrie
  KEG-Reinigungsanlagen, Brauerei-Förderbänder, CIP-Pumpen und PET-Flaschenformer – mit hoher Reinigungschemie-Belastung.
• Pharma- und Kosmetikproduktion
  GMP-Anlagen, Tablettenpressen, Salbenmischer und Sterilisationskammern – mit höchsten Reinheits- und Hygieneanforderungen.
• Frequenzumrichter-gespeiste E-Motoren
  Pumpenantriebe, Lüfter, Servomotoren und Hauptantriebe in Druckmaschinen ab ca. 11 kW – Schutz gegen Lagerströme und EDM-Riffelbildung.
• Hochtemperatur-Anwendungen
  Industriebacköfen, Trockenkammern, Schwimmbad- und Saunatechnik sowie Sterilisationsanlagen mit PEEK-Käfig-Variante bis 250 °C.
• Wissenschaftliche Geräte und Reinraum
  Halbleiterfertigung, Vakuumanlagen, Analytikgeräte und Reinraumförderanlagen – partikelarmer Trockenlauf möglich.
• Maritime und Outdoor-Anwendungen
  Salzwasser-belastete Antriebe, Förderanlagen in Häfen und Aufzüge in Küstennähe – ohne zusätzliche Beschichtung oder regelmäßige Schmierung.

Vergleich: Corrotec vs. andere Lager-Konzepte

Welche Wälzlager-Bauart passt zu welcher Anforderung? Der direkte Vergleich:

Corrotec ist die einzige Lagerbauart, die Korrosionsbeständigkeit, Lebensmittelkonformität und Stromisolation in einem Standardprodukt vereint. Vollkeramik-Lager bieten ähnliche Eigenschaften, sind aber deutlich teurer und in der Drehzahlfreigabe begrenzt. Standard-Hybrid-Lager (Wälzlagerstahl + Keramikkugeln) sind günstiger, aber nicht korrosionsbeständig und nicht lebensmittelecht.

FAQ – Häufig gestellte Fragen zu Corrotec-Kugellagern

Was sind Corrotec-Kugellager?

Corrotec-Kugellager sind Hybrid-Wälzlager des dänischen Herstellers CeramicSpeed, die Edelstahlringe mit Hochpräzisions-Keramikkugeln (Si₃N₄) kombinieren. Sie sind FDA- und EN 1935-zugelassen für den direkten Lebensmittelkontakt, korrosionsbeständig, stromisolierend bis 4.000 Volt und erreichen eine 4- bis 8-fach längere Lebensdauer als herkömmliche Stahlkugellager.

Was ist der Unterschied zwischen Corrotec und Standard-Hybrid-Kugellagern?

Standard-Hybrid-Kugellager nutzen Stahl-Wälzlagerstahl (100Cr6) für die Ringe und sind nicht korrosionsbeständig. Corrotec hingegen verwendet einen nichtrostenden martensitischen Edelstahl für Innen- und Außenring kombiniert mit Si₃N₄-Keramikkugeln. Dadurch sind Corrotec-Lager gleichzeitig korrosionsbeständig, lebensmittelecht und stromisolierend – Eigenschaften, die kein Standard-Hybrid-Lager kombiniert.

Sind Corrotec-Kugellager FDA-zertifiziert?

Ja. Corrotec-Kugellager werden mit FDA-zugelassenen und EN 1935/2004-konformen Lebensmittel-Schmierstoffen geliefert. Damit dürfen sie in Maschinen mit direktem Lebensmittelkontakt eingesetzt werden – etwa in Abfüllanlagen, Backwaren-Produktion, Getränkeindustrie und Pharma-Verpackung.

Welche Bauformen sind als Corrotec verfügbar?

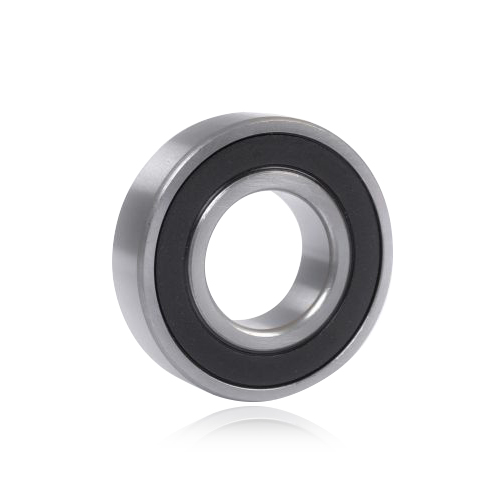

Corrotec führt Rillenkugellager der Reihen 6000 (leicht), 6200 (mittel) und 6300 (schwer) jeweils mit beidseitiger 2RS-Dichtung, Pendelkugellager der 2200er-Reihe für Fluchtungsfehler, Spannlager-Einsätze (SUC-Serie) sowie Sonderausführungen mit PEEK-Käfig für Hochtemperatur-Anwendungen bis ca. 250 °C.

Warum verhindern Corrotec-Lager Stromerosion in Elektromotoren?

Die Si₃N₄-Keramikkugeln sind elektrisch isolierend und unterbrechen den Stromfluss zwischen Innen- und Außenring. Dadurch werden Lagerströme bis 4.000 Volt blockiert, die in Frequenzumrichter-gespeisten Motoren (VFD-Antrieben) typische Riffelbildung und vorzeitigen Lagerausfall verursachen würden.

Wie lange halten Corrotec-Kugellager im Vergleich zu Standardlagern?

Laut Herstellerangaben erreichen Corrotec-Kugellager unter typischen Industriebedingungen eine 4- bis 8-fach längere nominelle Lebensdauer als Stahlkugellager. Hauptursachen sind die deutlich härteren Si₃N₄-Kugeln (HV 1.700 vs. HV 800 bei Stahl), die geringere Wälzkörper-Masse (Reibung sinkt um ~40 %) und die Korrosionsbeständigkeit der Edelstahlringe.

Welche Marken-Äquivalente haben Corrotec-Kugellager?

CeramicSpeed Corrotec ist eine eigenständige Hybrid-Lager-Linie ohne 1:1-Wettbewerbsentsprechung. Vergleichbare Hybrid-Konzepte führen SKF (Hybrid HC-Reihe), FAG (Schaeffler X-life HC), NSK (HPS) und NTN (HSE). Allerdings kombiniert keine dieser Reihen Edelstahlringe + Si₃N₄-Kugeln + FDA-Schmierung in einem Standardprodukt – diese Kombination ist Corrotec-spezifisch.

Sind Corrotec-Lager hochtemperaturtauglich?

Mit Standard-NBR-Dichtung und Lebensmittelfett liegt der Einsatzbereich bei –30 °C bis +120 °C. Für höhere Temperaturen bis ca. 250 °C bietet CeramicSpeed Corrotec-Sonderausführungen mit PEEK-Kunststoffkäfig (statt Stahlkäfig) und FKM-Dichtungen – etwa für Backöfen, Sterilisationsanlagen und CIP-Reinigungsprozesse.
