Keilwellen 2 Meter – 2000 mm Stangenware aus C45 zum Ablängen

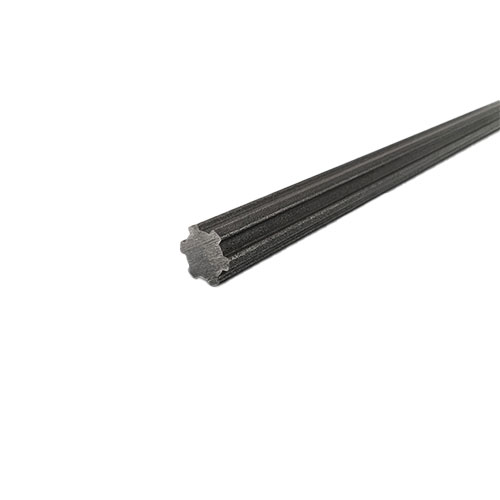

Längsverzahnte Antriebswellen aus Vergütungsstahl C45, gefertigt ähnlich DIN ISO 14. Die 2000-mm-Länge lässt sich präzise auf Ihr Wellenmaß ablängen – für formschlüssige, axial verschiebbare Welle-Nabe-Verbindungen.
KW-11x14-L=2000
Die Keilwelle KW-11x14-L=2000 ist das Außenteil einer formschlüssigen Welle-Nabe-Verbindung mit geradflankigem Keilwellenprofil 11x14 nach DIN ISO 14. Über 6 gleichmäßig am Umfang verteilte Keile überträgt sie hohe Drehmomente auf eine Keilnabe desselben Profils und erlaubt zugleich axiales Verschieben (Schiebesitz). Gefertigt ist sie aus kaltgezogenem C45-Stahl. Zentriert wird nach DIN ISO 14 innenzentriert über den kleineren Kern-/Fußdurchmesser d = 11 mm – dieser ist deshalb eng toleriert (0 / −0,08 mm). Der Außen-/Kopfdurchmesser D = 14 mm ist bewusst mit Spiel freigestellt (−0,07 / −0,27 mm), die Flankenbreite B beträgt 3 mm (−0,03 / −0,08). Hinweis: Die früher teils angegebenen Nabentoleranzen H7/H11 gelten für die Nabe, nicht für die Welle. Geradheit ≤ 0,8 mm/m, Torsion ≤ 0,5 mm/m. Die Keilwelle wird in den Längen 1.000 / 2.000 / 3.000 mm geführt (diese Welle: 2000 mm) und lässt sich als kaltgezogene C45-Stange problemlos ablängen – Sondermaße auf Anfrage. Achten Sie bei der Paarung auf dieselbe Profilbezeichnung 11x14 und Keilzahl. Die passenden Keilnaben sowie Klemmringe für Keilnaben finden Sie in den zugehörigen Kategorien. Bei Fragen zur Welle-Nabe-Paarung oder zum Ablängen erreichen Sie uns über das Kontaktformular.
KW-13x16-L=2000
Die Keilwelle KW-13x16-L=2000 ist das Außenteil einer formschlüssigen Welle-Nabe-Verbindung mit geradflankigem Keilwellenprofil 13x16 nach DIN ISO 14. Über 6 gleichmäßig am Umfang verteilte Keile überträgt sie hohe Drehmomente auf eine Keilnabe desselben Profils und erlaubt zugleich axiales Verschieben (Schiebesitz). Gefertigt ist sie aus kaltgezogenem C45-Stahl. Zentriert wird nach DIN ISO 14 innenzentriert über den kleineren Kern-/Fußdurchmesser d = 13 mm – dieser ist deshalb eng toleriert (0 / −0,08 mm). Der Außen-/Kopfdurchmesser D = 16 mm ist bewusst mit Spiel freigestellt (−0,07 / −0,27 mm), die Flankenbreite B beträgt 3.5 mm (−0,03 / −0,08). Hinweis: Die früher teils angegebenen Nabentoleranzen H7/H11 gelten für die Nabe, nicht für die Welle. Geradheit ≤ 0,8 mm/m, Torsion ≤ 0,5 mm/m. Die Keilwelle wird in den Längen 1.000 / 2.000 / 3.000 mm geführt (diese Welle: 2000 mm) und lässt sich als kaltgezogene C45-Stange problemlos ablängen – Sondermaße auf Anfrage. Achten Sie bei der Paarung auf dieselbe Profilbezeichnung 13x16 und Keilzahl. Die passenden Keilnaben sowie Klemmringe für Keilnaben finden Sie in den zugehörigen Kategorien. Bei Fragen zur Welle-Nabe-Paarung oder zum Ablängen erreichen Sie uns über das Kontaktformular.
KW-16x20-L=2000
Die Keilwelle KW-16x20-L=2000 ist das Außenteil einer formschlüssigen Welle-Nabe-Verbindung mit geradflankigem Keilwellenprofil 16x20 nach DIN ISO 14. Über 6 gleichmäßig am Umfang verteilte Keile überträgt sie hohe Drehmomente auf eine Keilnabe desselben Profils und erlaubt zugleich axiales Verschieben (Schiebesitz). Gefertigt ist sie aus kaltgezogenem C45-Stahl. Zentriert wird nach DIN ISO 14 innenzentriert über den kleineren Kern-/Fußdurchmesser d = 16 mm – dieser ist deshalb eng toleriert (0 / −0,08 mm). Der Außen-/Kopfdurchmesser D = 20 mm ist bewusst mit Spiel freigestellt (−0,07 / −0,27 mm), die Flankenbreite B beträgt 4 mm (−0,03 / −0,08). Hinweis: Die früher teils angegebenen Nabentoleranzen H7/H11 gelten für die Nabe, nicht für die Welle. Geradheit ≤ 0,8 mm/m, Torsion ≤ 0,5 mm/m. Die Keilwelle wird in den Längen 1.000 / 2.000 / 3.000 mm geführt (diese Welle: 2000 mm) und lässt sich als kaltgezogene C45-Stange problemlos ablängen – Sondermaße auf Anfrage. Achten Sie bei der Paarung auf dieselbe Profilbezeichnung 16x20 und Keilzahl. Die passenden Keilnaben sowie Klemmringe für Keilnaben finden Sie in den zugehörigen Kategorien. Bei Fragen zur Welle-Nabe-Paarung oder zum Ablängen erreichen Sie uns über das Kontaktformular.
KW-18x22-L=2000
Die Keilwelle KW-18x22-L=2000 ist das Außenteil einer formschlüssigen Welle-Nabe-Verbindung mit geradflankigem Keilwellenprofil 18x22 nach DIN ISO 14. Über 6 gleichmäßig am Umfang verteilte Keile überträgt sie hohe Drehmomente auf eine Keilnabe desselben Profils und erlaubt zugleich axiales Verschieben (Schiebesitz). Gefertigt ist sie aus kaltgezogenem C45-Stahl. Zentriert wird nach DIN ISO 14 innenzentriert über den kleineren Kern-/Fußdurchmesser d = 18 mm – dieser ist deshalb eng toleriert (0 / −0,08 mm). Der Außen-/Kopfdurchmesser D = 22 mm ist bewusst mit Spiel freigestellt (−0,07 / −0,27 mm), die Flankenbreite B beträgt 5 mm (−0,03 / −0,08). Hinweis: Die früher teils angegebenen Nabentoleranzen H7/H11 gelten für die Nabe, nicht für die Welle. Geradheit ≤ 0,8 mm/m, Torsion ≤ 0,5 mm/m. Die Keilwelle wird in den Längen 1.000 / 2.000 / 3.000 mm geführt (diese Welle: 2000 mm) und lässt sich als kaltgezogene C45-Stange problemlos ablängen – Sondermaße auf Anfrage. Achten Sie bei der Paarung auf dieselbe Profilbezeichnung 18x22 und Keilzahl. Die passenden Keilnaben sowie Klemmringe für Keilnaben finden Sie in den zugehörigen Kategorien. Bei Fragen zur Welle-Nabe-Paarung oder zum Ablängen erreichen Sie uns über das Kontaktformular.
KW-21x25-L=2000
Die Keilwelle KW-21x25-L=2000 ist das Außenteil einer formschlüssigen Welle-Nabe-Verbindung mit geradflankigem Keilwellenprofil 21x25 nach DIN ISO 14. Über 6 gleichmäßig am Umfang verteilte Keile überträgt sie hohe Drehmomente auf eine Keilnabe desselben Profils und erlaubt zugleich axiales Verschieben (Schiebesitz). Gefertigt ist sie aus kaltgezogenem C45-Stahl. Zentriert wird nach DIN ISO 14 innenzentriert über den kleineren Kern-/Fußdurchmesser d = 21 mm – dieser ist deshalb eng toleriert (0 / −0,08 mm). Der Außen-/Kopfdurchmesser D = 25 mm ist bewusst mit Spiel freigestellt (−0,07 / −0,27 mm), die Flankenbreite B beträgt 5 mm (−0,03 / −0,08). Hinweis: Die früher teils angegebenen Nabentoleranzen H7/H11 gelten für die Nabe, nicht für die Welle. Geradheit ≤ 0,8 mm/m, Torsion ≤ 0,5 mm/m. Die Keilwelle wird in den Längen 1.000 / 2.000 / 3.000 mm geführt (diese Welle: 2000 mm) und lässt sich als kaltgezogene C45-Stange problemlos ablängen – Sondermaße auf Anfrage. Achten Sie bei der Paarung auf dieselbe Profilbezeichnung 21x25 und Keilzahl. Die passenden Keilnaben sowie Klemmringe für Keilnaben finden Sie in den zugehörigen Kategorien. Bei Fragen zur Welle-Nabe-Paarung oder zum Ablängen erreichen Sie uns über das Kontaktformular.
KW-23x28-L=2000
Die Keilwelle KW-23x28-L=2000 ist das Außenteil einer formschlüssigen Welle-Nabe-Verbindung mit geradflankigem Keilwellenprofil 23x28 nach DIN ISO 14. Über 6 gleichmäßig am Umfang verteilte Keile überträgt sie hohe Drehmomente auf eine Keilnabe desselben Profils und erlaubt zugleich axiales Verschieben (Schiebesitz). Gefertigt ist sie aus kaltgezogenem C45-Stahl. Zentriert wird nach DIN ISO 14 innenzentriert über den kleineren Kern-/Fußdurchmesser d = 23 mm – dieser ist deshalb eng toleriert (0 / −0,08 mm). Der Außen-/Kopfdurchmesser D = 28 mm ist bewusst mit Spiel freigestellt (−0,07 / −0,27 mm), die Flankenbreite B beträgt 6 mm (−0,03 / −0,08). Hinweis: Die früher teils angegebenen Nabentoleranzen H7/H11 gelten für die Nabe, nicht für die Welle. Geradheit ≤ 0,8 mm/m, Torsion ≤ 0,5 mm/m. Die Keilwelle wird in den Längen 1.000 / 2.000 / 3.000 mm geführt (diese Welle: 2000 mm) und lässt sich als kaltgezogene C45-Stange problemlos ablängen – Sondermaße auf Anfrage. Achten Sie bei der Paarung auf dieselbe Profilbezeichnung 23x28 und Keilzahl. Die passenden Keilnaben sowie Klemmringe für Keilnaben finden Sie in den zugehörigen Kategorien. Bei Fragen zur Welle-Nabe-Paarung oder zum Ablängen erreichen Sie uns über das Kontaktformular.
KW-26x32-L=2000
Die Keilwelle KW-26x32-L=2000 ist das Außenteil einer formschlüssigen Welle-Nabe-Verbindung mit geradflankigem Keilwellenprofil 26x32 nach DIN ISO 14. Über 6 gleichmäßig am Umfang verteilte Keile überträgt sie hohe Drehmomente auf eine Keilnabe desselben Profils und erlaubt zugleich axiales Verschieben (Schiebesitz). Gefertigt ist sie aus kaltgezogenem C45-Stahl. Zentriert wird nach DIN ISO 14 innenzentriert über den kleineren Kern-/Fußdurchmesser d = 26 mm – dieser ist deshalb eng toleriert (0 / −0,08 mm). Der Außen-/Kopfdurchmesser D = 32 mm ist bewusst mit Spiel freigestellt (−0,07 / −0,27 mm), die Flankenbreite B beträgt 6 mm (−0,03 / −0,08). Hinweis: Die früher teils angegebenen Nabentoleranzen H7/H11 gelten für die Nabe, nicht für die Welle. Geradheit ≤ 0,8 mm/m, Torsion ≤ 0,5 mm/m. Die Keilwelle wird in den Längen 1.000 / 2.000 / 3.000 mm geführt (diese Welle: 2000 mm) und lässt sich als kaltgezogene C45-Stange problemlos ablängen – Sondermaße auf Anfrage. Achten Sie bei der Paarung auf dieselbe Profilbezeichnung 26x32 und Keilzahl. Die passenden Keilnaben sowie Klemmringe für Keilnaben finden Sie in den zugehörigen Kategorien. Bei Fragen zur Welle-Nabe-Paarung oder zum Ablängen erreichen Sie uns über das Kontaktformular.
KW-32x38-L=2000
Die Keilwelle KW-32x38-L=2000 ist das Außenteil einer formschlüssigen Welle-Nabe-Verbindung mit geradflankigem Keilwellenprofil 32x38 nach DIN ISO 14. Über 8 gleichmäßig am Umfang verteilte Keile überträgt sie hohe Drehmomente auf eine Keilnabe desselben Profils und erlaubt zugleich axiales Verschieben (Schiebesitz). Gefertigt ist sie aus kaltgezogenem C45-Stahl. Zentriert wird nach DIN ISO 14 innenzentriert über den kleineren Kern-/Fußdurchmesser d = 32 mm – dieser ist deshalb eng toleriert (0 / −0,08 mm). Der Außen-/Kopfdurchmesser D = 38 mm ist bewusst mit Spiel freigestellt (−0,07 / −0,27 mm), die Flankenbreite B beträgt 6 mm (−0,03 / −0,08). Hinweis: Die früher teils angegebenen Nabentoleranzen H7/H11 gelten für die Nabe, nicht für die Welle. Geradheit ≤ 0,8 mm/m, Torsion ≤ 0,5 mm/m. Die Keilwelle wird in den Längen 1.000 / 2.000 / 3.000 mm geführt (diese Welle: 2000 mm) und lässt sich als kaltgezogene C45-Stange problemlos ablängen – Sondermaße auf Anfrage. Achten Sie bei der Paarung auf dieselbe Profilbezeichnung 32x38 und Keilzahl. Die passenden Keilnaben sowie Klemmringe für Keilnaben finden Sie in den zugehörigen Kategorien. Bei Fragen zur Welle-Nabe-Paarung oder zum Ablängen erreichen Sie uns über das Kontaktformular.
KW-36x42-L=2000
Die Keilwelle KW-36x42-L=2000 ist das Außenteil einer formschlüssigen Welle-Nabe-Verbindung mit geradflankigem Keilwellenprofil 36x42 nach DIN ISO 14. Über 8 gleichmäßig am Umfang verteilte Keile überträgt sie hohe Drehmomente auf eine Keilnabe desselben Profils und erlaubt zugleich axiales Verschieben (Schiebesitz). Gefertigt ist sie aus kaltgezogenem C45-Stahl. Zentriert wird nach DIN ISO 14 innenzentriert über den kleineren Kern-/Fußdurchmesser d = 36 mm – dieser ist deshalb eng toleriert (0 / −0,08 mm). Der Außen-/Kopfdurchmesser D = 42 mm ist bewusst mit Spiel freigestellt (−0,07 / −0,27 mm), die Flankenbreite B beträgt 7 mm (−0,03 / −0,08). Hinweis: Die früher teils angegebenen Nabentoleranzen H7/H11 gelten für die Nabe, nicht für die Welle. Geradheit ≤ 0,8 mm/m, Torsion ≤ 0,5 mm/m. Die Keilwelle wird in den Längen 1.000 / 2.000 / 3.000 mm geführt (diese Welle: 2000 mm) und lässt sich als kaltgezogene C45-Stange problemlos ablängen – Sondermaße auf Anfrage. Achten Sie bei der Paarung auf dieselbe Profilbezeichnung 36x42 und Keilzahl. Die passenden Keilnaben sowie Klemmringe für Keilnaben finden Sie in den zugehörigen Kategorien. Bei Fragen zur Welle-Nabe-Paarung oder zum Ablängen erreichen Sie uns über das Kontaktformular.
KW-42x48-L=2000
Die Keilwelle KW-42x48-L=2000 ist das Außenteil einer formschlüssigen Welle-Nabe-Verbindung mit geradflankigem Keilwellenprofil 42x48 nach DIN ISO 14. Über 8 gleichmäßig am Umfang verteilte Keile überträgt sie hohe Drehmomente auf eine Keilnabe desselben Profils und erlaubt zugleich axiales Verschieben (Schiebesitz). Gefertigt ist sie aus kaltgezogenem C45-Stahl. Zentriert wird nach DIN ISO 14 innenzentriert über den kleineren Kern-/Fußdurchmesser d = 42 mm – dieser ist deshalb eng toleriert (0 / −0,08 mm). Der Außen-/Kopfdurchmesser D = 48 mm ist bewusst mit Spiel freigestellt (−0,07 / −0,27 mm), die Flankenbreite B beträgt 8 mm (−0,03 / −0,08). Hinweis: Die früher teils angegebenen Nabentoleranzen H7/H11 gelten für die Nabe, nicht für die Welle. Geradheit ≤ 0,8 mm/m, Torsion ≤ 0,5 mm/m. Die Keilwelle wird in den Längen 1.000 / 2.000 / 3.000 mm geführt (diese Welle: 2000 mm) und lässt sich als kaltgezogene C45-Stange problemlos ablängen – Sondermaße auf Anfrage. Achten Sie bei der Paarung auf dieselbe Profilbezeichnung 42x48 und Keilzahl. Die passenden Keilnaben sowie Klemmringe für Keilnaben finden Sie in den zugehörigen Kategorien. Bei Fragen zur Welle-Nabe-Paarung oder zum Ablängen erreichen Sie uns über das Kontaktformular.
KW-46x54-L=2000
Die Keilwelle KW-46x54-L=2000 ist das Außenteil einer formschlüssigen Welle-Nabe-Verbindung mit geradflankigem Keilwellenprofil 46x54 nach DIN ISO 14. Über 8 gleichmäßig am Umfang verteilte Keile überträgt sie hohe Drehmomente auf eine Keilnabe desselben Profils und erlaubt zugleich axiales Verschieben (Schiebesitz). Gefertigt ist sie aus kaltgezogenem C45-Stahl. Zentriert wird nach DIN ISO 14 innenzentriert über den kleineren Kern-/Fußdurchmesser d = 46 mm – dieser ist deshalb eng toleriert (0 / −0,08 mm). Der Außen-/Kopfdurchmesser D = 54 mm ist bewusst mit Spiel freigestellt (−0,07 / −0,27 mm), die Flankenbreite B beträgt 9 mm (−0,03 / −0,08). Hinweis: Die früher teils angegebenen Nabentoleranzen H7/H11 gelten für die Nabe, nicht für die Welle. Geradheit ≤ 0,8 mm/m, Torsion ≤ 0,5 mm/m. Die Keilwelle wird in den Längen 1.000 / 2.000 / 3.000 mm geführt (diese Welle: 2000 mm) und lässt sich als kaltgezogene C45-Stange problemlos ablängen – Sondermaße auf Anfrage. Achten Sie bei der Paarung auf dieselbe Profilbezeichnung 46x54 und Keilzahl. Die passenden Keilnaben sowie Klemmringe für Keilnaben finden Sie in den zugehörigen Kategorien. Bei Fragen zur Welle-Nabe-Paarung oder zum Ablängen erreichen Sie uns über das Kontaktformular.
