Simplex-Kettenräder für Taperspannbuchsen

Simplex-Kettenräder für Taperspannbuchsen sind einreihige Kettenräder nach DIN 8187 / ISO 606 für Rollenketten der europäischen Bauart. Statt einer festen Bohrung haben sie eine konische Taper-Aufnahme: Eine Taperbuchse, im Sprachgebrauch auch Taperlock-Buchse genannt, klemmt das Kettenrad auf der Welle, ohne dass das Rad selbst aufgebohrt werden muss. Die Buchse bestellen Sie separat.

Hier finden Sie über 130 Simplex-Kettenräder der Eigenmarke STW in den Reihen 06B-1 bis 24B-1 mit 11 bis 76 Zähnen, die größte Auswahl an Zähnezahlen innerhalb der Taper-Kettenräder. Einen Überblick über alle Kettenräder für Taperspannbuchsen bietet die übergeordnete Kategorie, für zweireihige Ketten gibt es die Duplex-Kettenräder für Taperspannbuchsen. Die passende Taperspannbuchse ergänzen Sie separat. Die Steinbach GmbH berät Sie seit 2014 bei der Auswahl, das Team bringt über 30 Jahre Branchenerfahrung mit.

Was sind Simplex-Kettenräder für Taperspannbuchsen?

Ein Simplex-Kettenrad hat einen einzelnen Zahnkranz und läuft mit einer einreihigen Rollenkette der Reihen 06B-1 bis 24B-1 nach DIN 8187 / ISO 606. Die Zähne greifen in die Rollen der Kette und übertragen die Drehbewegung formschlüssig. Die Reihe erkennen Sie an der Kettenbezeichnung: 08B-1 steht zum Beispiel für die Teilung 12,7 mm.

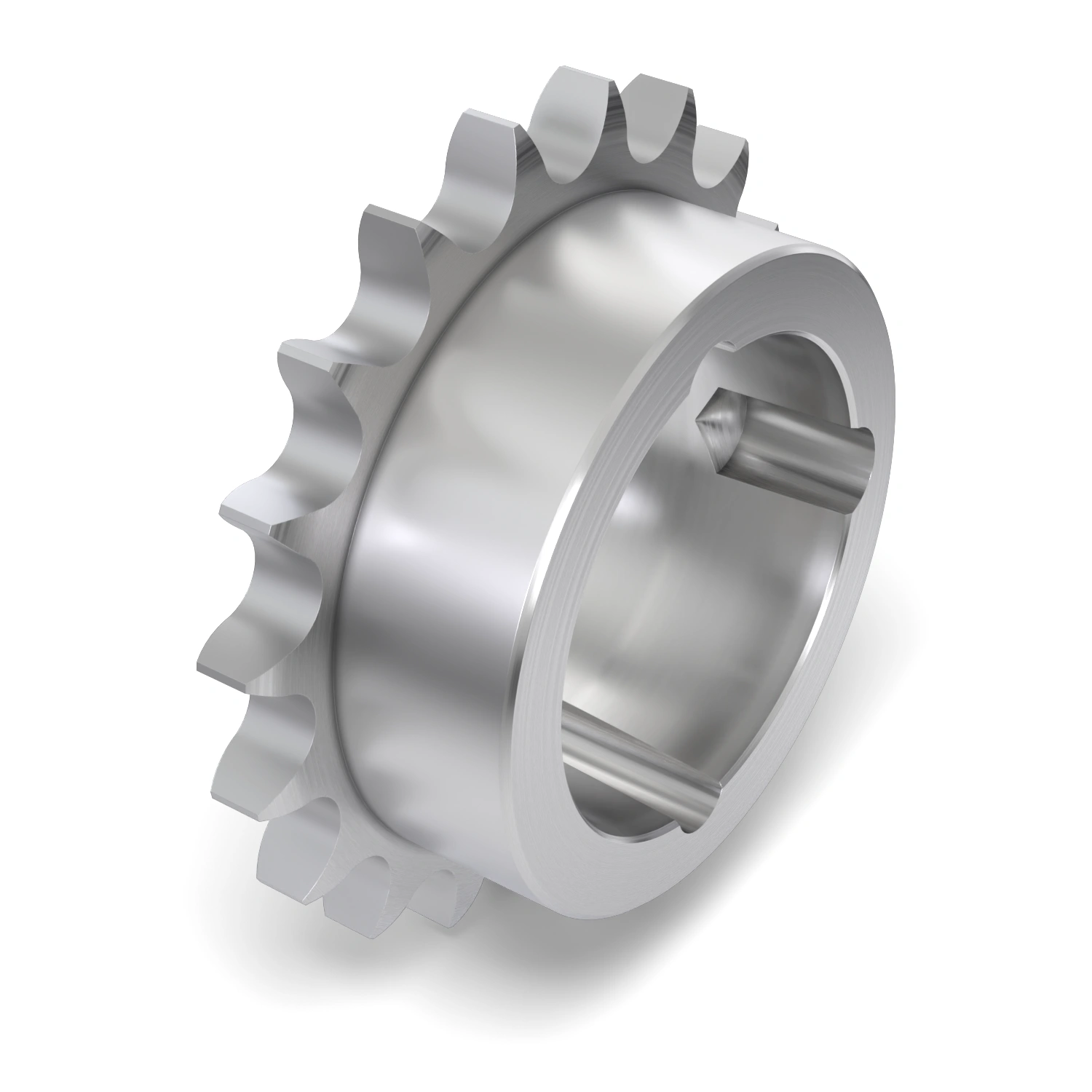

Anstelle einer fertigen Bohrung besitzt das Kettenrad eine konische Aufnahme für eine Taperbuchse (Taperlock). Beim Anziehen der Schrauben zieht sich die geschlitzte Buchse in den Kegel, klemmt auf der Welle fest und verbindet so Kettenrad und Welle. Der Wellendurchmesser ergibt sich aus der Buchse, nicht aus dem Kettenrad.

So lässt sich dasselbe Kettenrad mit unterschiedlichen Buchsen derselben TL-Größe auf verschiedene Wellen setzen und später wieder lösen, ohne das Rad aufzubohren. Ob die Welle eine Passfedernut braucht, hängt von der gewählten Buchse ab. Wer ein Rad mit fertiger Bohrung und Passfedernut sucht, findet es bei den einbaufertigen Simplex-Kettenrädern.

Simplex-Kettenräder: Reihen und Abmessungen

Die Tabelle zeigt alle sieben Simplex-Reihen mit Teilung, Zähnezahl, den passenden Taperbuchsen-Größen (TL) und der Zahl der Artikel in dieser Kategorie.

Die Zollangabe nennt Teilung und Innenbreite der Kette. Alle Gewichts- und Maßangaben der Artikel, etwa Kopfkreis-Ø, Zahnbreite und Gesamtbreite, gelten ohne Taperbuchse.

Bauformen und Werkstoffe

Die große Mehrzahl der Simplex-Kettenräder sind Vollscheiben aus Stahl C45 mit einseitig vorstehender Nabe. Die Nabe nimmt die Taperbuchse auf; Zahnkranz und Nabe zusammen ergeben die Gesamtbreite des Rades, die Sie bei der Einbauplanung berücksichtigen sollten.

Große Räder sind als Gussausführung aus Grauguss EN-GJL-200 mit Kranz und Nabe ausgeführt: in 06B-1 bis 16B-1 ab 57 Zähnen, in 20B-1 und 24B-1 ab 38 Zähnen. Der Werkstoff ist je Artikel festgelegt und steht im Datenblatt. Die Zähne dieser Standard-Räder sind ungehärtet. Wer höheren Verschleißschutz braucht, wählt die gehärteten Kettenräder mit induktionsgehärteten Zähnen in den Reihen 06B-1 bis 20B-1 mit 13 bis 30 Zähnen.

Anwendungen von Simplex-Kettenrädern mit Taperbuchse

Simplex-Kettenräder mit Taper-Aufnahme kommen überall dort zum Einsatz, wo eine einreihige Rollenkette antreibt und das Rad lösbar auf der Welle sitzen soll.

• Förder- und Transporttechnik
  Antriebs- und Umlenkräder an Kettenförderern, Rollenbahnen und Transportsystemen.
• Maschinen- und Anlagenbau
  Kettentriebe in Produktionslinien und Sondermaschinen, bei denen gleiche Räder auf Wellen mit unterschiedlichen Durchmessern sitzen.
• Landtechnik
  Nebenantriebe an Maschinen, bei denen Kettenräder im Rahmen der Wartung getauscht werden.
• Verpackungs- und Abfülltechnik
  Antriebe an Verpackungs- und Abfüllanlagen mit einreihiger Kette.
• Instandhaltung und Ersatzteile
  Ein verschlissenes Kettenrad lässt sich mit der passenden Taperbuchse auf der vorhandenen Welle ersetzen.

So wählen Sie das passende Simplex-Kettenrad

1. Kettenreihe und Teilung bestimmen
   Das Kettenrad muss zur Kette passen, zum Beispiel 08B-1 oder 12B-1. Wie Sie die Reihe an einer vorhandenen Kette ablesen, zeigt der Ratgeber Rollenkette und Kettenrad bestimmen. Die zugehörigen Ketten finden Sie unter Simplex-Rollenketten.
2. Zähnezahl festlegen
   Die Zähnezahl ergibt zusammen mit dem Gegenrad die Übersetzung. Kleine Zähnezahlen bauen kompakt, größere laufen gleichmäßiger. Den Bereich je Reihe zeigt die Tabelle oben.
3. Taperbuchse wählen
   Die TL-Größe der Aufnahme steht im Artikelnamen, zum Beispiel „für Taperbuchse 1210“. Passende Buchsen mit verschiedenen Bohrungen finden Sie unter Taperspannbuchsen; im Sortiment am häufigsten sind TL 2517 und TL 2012. Den Wellendurchmesser prüfen Sie an der Buchse.
4. Bauform und Werkstoff prüfen
   Ob ein Rad aus Stahl C45 oder als Gussausführung aus Grauguss gefertigt ist, steht im Datenblatt. Beachten Sie Gesamtbreite und Kopfkreis-Ø im Hinblick auf den Einbauraum.
5. Belastung klären und beraten lassen
   Ist die Belastung unklar oder soll der Kettentrieb ausgelegt werden, klären wir Reihe, Zähnezahl und Taperbuchse gemeinsam mit Ihnen: Beratung vereinbaren.
