CeramicSpeed Lager

CeramicSpeed Lager sind hochleistungsfähige Hybridkugellager, die Keramikkugeln aus Siliziumnitrid (Si₃N₄) mit präzisionsgeschliffenen Stahlringen kombinieren. Als Keramik Kugellager vereinen sie minimale Reibung, höchste Drehzahlen und eine außergewöhnliche Lebensdauer – überall dort, wo konventionelle Stahllager an ihre Grenzen stoßen. In unserem Wälzlager-Sortiment finden Sie über 200 CeramicSpeed Hybridlager in verschiedenen Baugrößen und Ausführungen.

Bei antriebstechnik.shop erhalten Sie CeramicSpeed Lager als Hybridausführungen gängiger Rillenkugellager-Baureihen. Diese Keramiklager eignen sich besonders bei extremen Drehzahlen, hohen Temperaturen oder in Umgebungen, die eine elektrische Isolation erfordern. Ergänzend führen wir weitere Wälzlager wie Schrägkugellager, Spindellager, Zylinderrollenlager und Kegelrollenlager.

Was sind CeramicSpeed Lager?

CeramicSpeed Lager sind sogenannte Hybridlager – eine Lagerbauform, bei der die Wälzkörper aus technischer Keramik bestehen, während die Lagerringe aus gehärtetem Wälzlagerstahl gefertigt werden. Als Keramikwerkstoff kommt bei CeramicSpeed ausschließlich Siliziumnitrid (Si₃N₄) zum Einsatz, ein Hochleistungswerkstoff mit herausragenden tribologischen Eigenschaften. Die Kombination aus Keramikkugeln und Stahlringen vereint die Härte und geringe Dichte der Keramik mit der Zähigkeit und Belastbarkeit des Stahls.

Im Vergleich zu konventionellen Stahlkugellagern weisen Keramik Kugellager von CeramicSpeed eine deutlich geringere Reibung auf. Die Si₃N₄-Kugeln erreichen eine Oberflächenrauheit von nur 0,005 µm – rund 400 % glatter als Stahlkugeln (0,02 µm). Zudem sind sie 58 % leichter (Dichte 3,2 g/cm³ gegenüber 7,6 g/cm³) und 128 % härter (1.600 HV gegenüber 700 HV). Der Reibungskoeffizient der Keramik-Stahl-Paarung liegt bei nur 0,2 – im Vergleich zu 0,8 bei Stahl-Stahl-Kontakt.

CeramicSpeed wurde 1998 in Holstebro, Dänemark gegründet und ist ISO-9001-zertifiziert. Ursprünglich aus dem professionellen Radsport bekannt, hat sich das Einsatzspektrum heute weit in die Industrie ausgedehnt. Die Hybridlager werden in Elektromotoren, Werkzeugmaschinenspindeln, Pumpen und zahlreichen weiteren Anwendungen eingesetzt, in denen höchste Leistungsfähigkeit gefordert ist.

Si₃N₄ Keramik vs. Stahl – Materialdaten im Vergleich

Die folgenden Herstellerdaten von CeramicSpeed zeigen die physikalischen Unterschiede zwischen Siliziumnitrid-Keramikkugeln und konventionellen Stahlkugeln aus 100Cr6:

Quelle: CeramicSpeed Industry, Holstebro/Dänemark. Angaben: Si₃N₄ höchster Qualität vs. 100Cr6 Wälzlagerstahl.

Typische Bauformen und Ausführungen von CeramicSpeed Lagern

CeramicSpeed Hybridlager sind in verschiedenen Ausführungen erhältlich, die den gängigen Bauformen konventioneller Rillenkugellager entsprechen. Die Abmessungen sind nach DIN 625 / ISO 15 genormt, sodass CeramicSpeed Lager als direkter Austausch für bestehende Stahlkugellager eingesetzt werden können.

Offene CeramicSpeed Lager

Offene Ausführungen ohne Dichtung oder Deckscheibe werden eingesetzt, wo eine externe Schmierversorgung vorhanden ist und maximale Drehzahlen gefordert sind. Ohne die Reibung von Dichtungen erreichen offene Keramik Kugellager die höchsten Grenzdrehzahlen – typisch für Werkzeugmaschinenspindeln und Hochgeschwindigkeitsaggregate mit Öl- oder Öl-Luft-Schmierung.

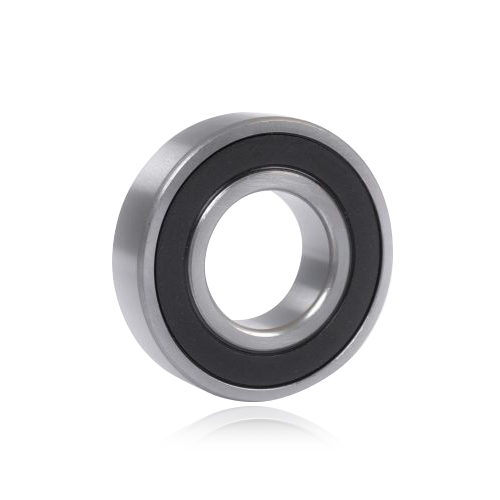

Abgedichtete und abgedeckte Varianten (2RS / 2Z)

Für wartungsarme Anwendungen bietet CeramicSpeed Hybridlager mit beidseitiger Abdichtung an. Varianten mit Gummidichtungen (2RS) schützen vor Schmutz und Feuchtigkeit und sind werkseitig mit Schmierfett befüllt. Ausführungen mit Blechdeckeln (2Z) erzeugen geringere Reibung und eignen sich für moderate Umgebungsbedingungen – ideal für Elektromotoren und Pumpen mit Lebensdauerschmierung.

Gängige Baureihen im Sortiment

Unser CeramicSpeed-Sortiment umfasst Hybridausführungen der meistverwendeten Rillenkugellager-Baureihen, darunter die Serien 600, 6000, 6200, 6300 und 6800. Die Bohrungsdurchmesser reichen von wenigen Millimetern für Miniaturlager bis zu größeren Abmessungen für industrielle Anwendungen. Die Ringe bestehen aus kohlenstoffreichem Chromstahl 100Cr6 (ASTM 52100); für korrosive Umgebungen sind Varianten mit Edelstahlringen erhältlich.

Vollkeramische Lager und Oberflächentechnologien

Neben Hybridlagern bietet CeramicSpeed auch vollkeramische Lager mit Ringen aus Zirkoniumoxid (ZrO₂) und Kugeln aus Si₃N₄ an – für Extrembedingungen. Zusätzlich stehen Oberflächentechnologien für die Lagerringe zur Verfügung: Black Oxide (Schutz vor Wasserstoffversprödung), HardCoat (DLC-basiert, Verschleißschutz), CorroCoat (Korrosionsschutz) und SlipCoat (FDA-konform, schmiermittelfreier Betrieb).

Anwendungen von CeramicSpeed Lagern

Die besonderen Eigenschaften von CeramicSpeed Hybridlagern – geringe Reibung, hohe Drehzahlen, elektrische Isolation und Temperaturbeständigkeit – eröffnen ein breites Einsatzspektrum in Industrie und Technik:

• Elektromotoren und Generatoren
  In frequenzgesteuerten Antrieben verhindern die Keramikkugeln Stromdurchgangsschäden an den Laufbahnen und machen zusätzliche Isolierlager oder Erdungsbürsten oft überflüssig.
• Werkzeugmaschinenspindeln
  In Hochgeschwindigkeitsspindeln ermöglichen Hybridlager deutlich höhere Drehzahlen bei geringerer Wärmeentwicklung – und damit präzisere Bearbeitungsergebnisse.
• Pumpen und Kompressoren
  Hier profitieren CeramicSpeed Lager von ihrer Korrosionsbeständigkeit und der geringen Empfindlichkeit gegenüber Mangelschmierung.
• Radsport und Sportgeräte
  Im professionellen Radsport ist CeramicSpeed der Maßstab für reibungsarme Tretlager-, Naben- und Schaltrollenanwendungen.
• Medizintechnik
  Hochdrehzahlanwendungen wie Dentalbohrer oder Zentrifugen profitieren von Präzision, geringer Vibration und Langlebigkeit.
• Lebensmittel- und Pharmaindustrie
  In Verbindung mit Edelstahlringen und lebensmittelkonformen Schmierstoffen eignen sich die Lager für hygienesensible Umgebungen. Ergänzend führen wir passende Wellendichtringe.

Unser Sortiment an Wälzlagern umfasst darüber hinaus konventionelle Stahlkugellager, Pendelkugellager und Vierpunktlager für alternative Einsatzfälle.

Auswahlhilfe: So finden Sie das passende CeramicSpeed Lager

Die Umstellung von einem konventionellen Stahlkugellager auf ein CeramicSpeed Hybridlager ist dank genormter Abmessungen in den meisten Fällen problemlos möglich. Die folgenden Kriterien helfen bei der Auswahl:

1. Bohrung und Abmessungen bestimmen
   Identifizieren Sie die Abmessungen des aktuellen Lagers (Bohrung, Außendurchmesser, Breite). CeramicSpeed Hybridlager sind nach DIN 625 genormt und als 1:1-Austausch einsetzbar.
2. Anforderungsprofil definieren
   Klären Sie, welche Eigenschaft im Vordergrund steht: maximale Drehzahl, elektrische Isolation, längere Lebensdauer oder Temperaturbeständigkeit.
3. Abdichtung wählen
   Offene Lager für externe Schmierversorgung, abgedichtete Varianten (2RS für maximalen Schutz, 2Z für minimale Reibung) für wartungsarme Anwendungen.
4. Lagerluft und Passungen prüfen
   Bei erhöhten Betriebstemperaturen oder Presspassungen auf der Welle ist die Lagerluft C3 empfehlenswert.
5. Schmierung berücksichtigen
   Für höchste Drehzahlen oder erhöhte Temperaturen sollten auf die Keramik-Stahl-Paarung abgestimmte Spezialschmierstoffe eingesetzt werden.
6. Wirtschaftlichkeit bewerten
   Der höhere Anschaffungspreis rechnet sich durch längere Standzeiten, geringeren Energieverbrauch und reduzierte Ausfallkosten – besonders in leistungskritischen Anwendungen.
