Schrumpfscheiben für Hohlwellen
Schrumpfscheiben verbinden Hohlwellen von Getrieben spielfrei und lösbar mit der Anschlusswelle – ohne Passfedernut in Welle oder Nabe. Die Baureihe STW96 deckt Hohlwellen von 24–175 mm Außen-Ø ab, für jede Größe sind drei Wellen-Ø ausgewiesen.
Passende Schrumpfscheibe nach Wellen-Ø finden
Geben Sie den Durchmesser Ihrer Anschlusswelle ein. Wenn Sie den Außen-Ø Ihrer Hohlwelle kennen, tragen Sie ihn zusätzlich ein, er legt die Größe fest.
Geben Sie den Wellen-Ø in mm ein, passende Größen der Baureihe STW96 erscheinen hier mit Link zur Produktseite.
Schrumpfscheiben STW96 im Überblick
Eine Auswahl – insgesamt 18 Größen von Bohrung 24 bis 175 mm finden Sie in der Produktliste unten.

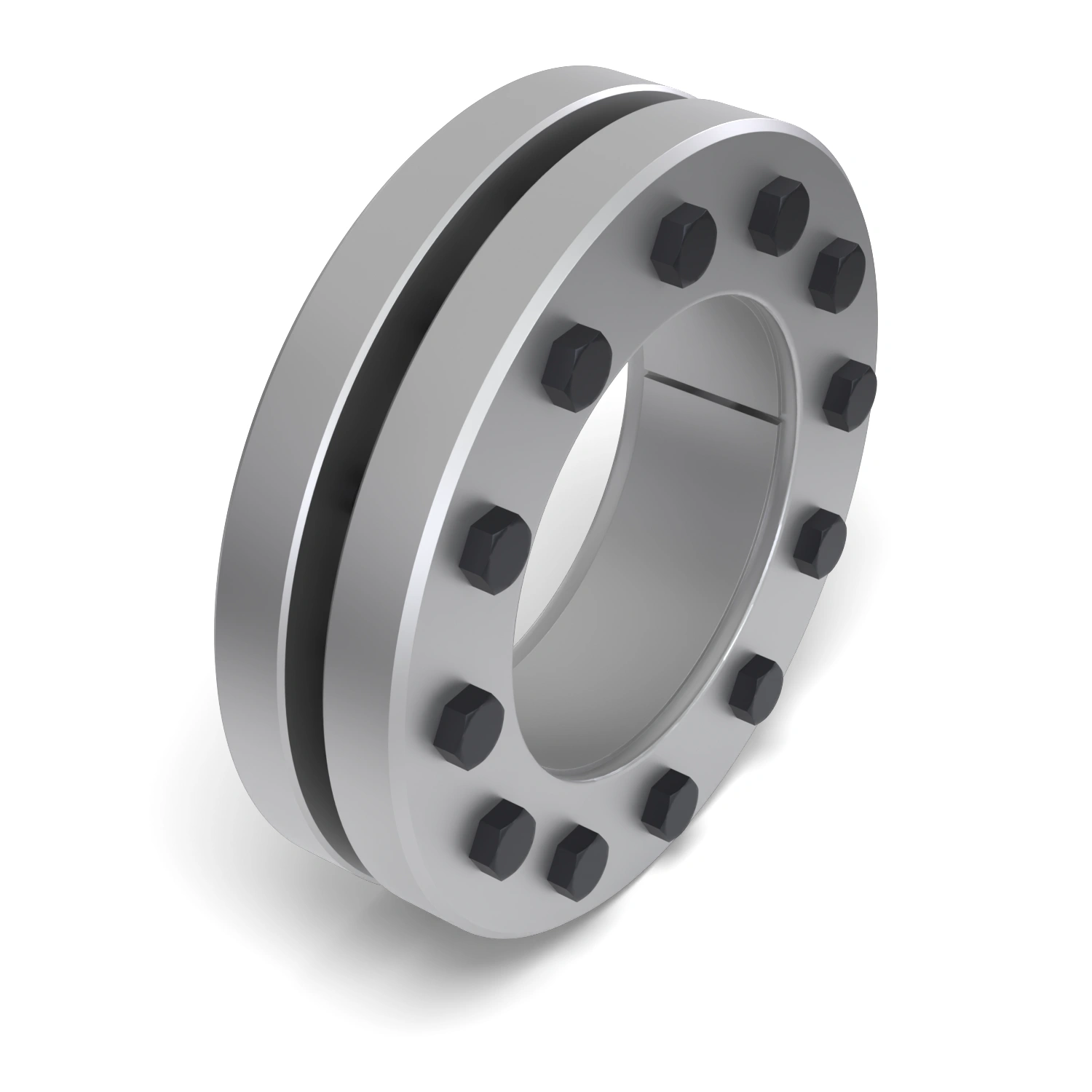

Schrumpfscheibe STW96-100x170
Die Schrumpfscheibe STW96-100x170 aus Stahl verbindet eine Hohlwelle spielfrei mit der Anschlusswelle, zum Beispiel am Aufsteckgetriebe. Sie sitzt außen auf der Hohlwelle und presst diese über Kegelflächen reibschlüssig auf die Welle – ohne Passfedernut. Sie gehört zur Baureihe STW96 der Schrumpfscheiben.Die Bohrung d von 100 mm entspricht dem Außen-Ø der Hohlwelle, der Außen-Ø D der Scheibe beträgt 170 mm. Für die Anschlusswelle in der Hohlwelle sind die Wellen-Ø 70, 75 oder 80 mm ausgewiesen; andere Wellen-Ø auf Anfrage. Beim Anziehen der Spannschrauben verschieben sich die Konusteile gegeneinander und erzeugen die Radialpressung; die Verbindung arbeitet spielfrei und lässt sich wieder lösen.Das Drehmoment wird direkt zwischen Hohlwelle und Welle übertragen, nicht über die Schrumpfscheibe. Die übertragbaren Werte hängen vom Wellen-Ø ab, die Auslegung für Ihre Anwendung klären wir mit Ihnen. Prüfen Sie den Außen-Ø D gegen den Bauraum und achten Sie darauf, dass die Spannschrauben nach dem Einbau zugänglich bleiben. Passungen von Hohlwelle und Anschlusswelle erläutert der Ratgeber Passungen & ISO-Toleranzen. Bei Fragen hilft unser Team: Beratung vereinbaren.

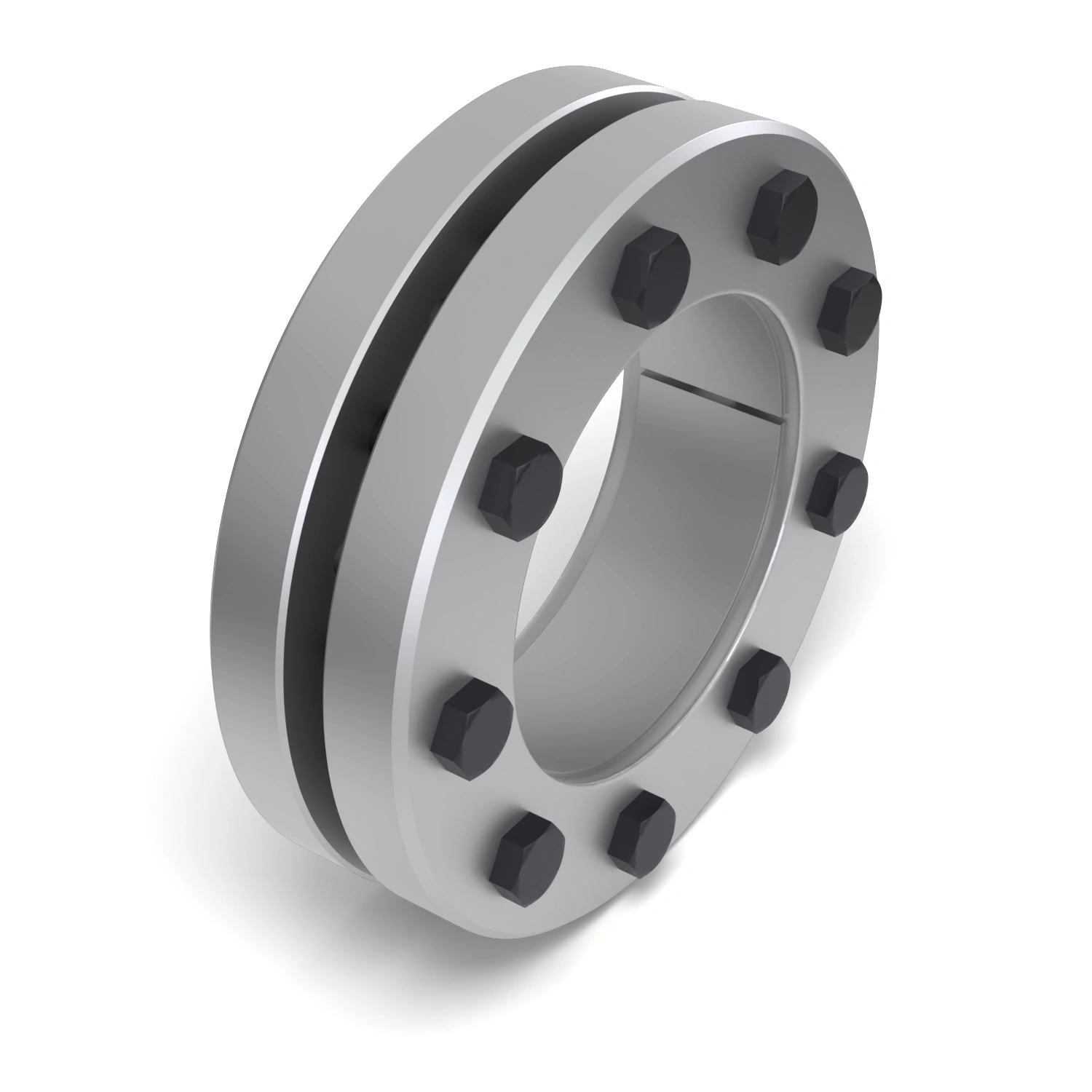

Schrumpfscheibe STW96-110x185
Die Schrumpfscheibe STW96-110x185 aus Stahl verbindet eine Hohlwelle spielfrei mit der Anschlusswelle, zum Beispiel am Aufsteckgetriebe. Sie sitzt außen auf der Hohlwelle und presst diese über Kegelflächen reibschlüssig auf die Welle – ohne Passfedernut. Sie gehört zur Baureihe STW96 der Schrumpfscheiben.Die Bohrung d von 110 mm entspricht dem Außen-Ø der Hohlwelle, der Außen-Ø D der Scheibe beträgt 185 mm. Für die Anschlusswelle in der Hohlwelle sind die Wellen-Ø 75, 80 oder 85 mm ausgewiesen; andere Wellen-Ø auf Anfrage. Beim Anziehen der Spannschrauben verschieben sich die Konusteile gegeneinander und erzeugen die Radialpressung; die Verbindung arbeitet spielfrei und lässt sich wieder lösen.Das Drehmoment wird direkt zwischen Hohlwelle und Welle übertragen, nicht über die Schrumpfscheibe. Die übertragbaren Werte hängen vom Wellen-Ø ab, die Auslegung für Ihre Anwendung klären wir mit Ihnen. Prüfen Sie den Außen-Ø D gegen den Bauraum und achten Sie darauf, dass die Spannschrauben nach dem Einbau zugänglich bleiben. Passungen von Hohlwelle und Anschlusswelle erläutert der Ratgeber Passungen & ISO-Toleranzen. Bei Fragen hilft unser Team: Beratung vereinbaren.
Schrumpfscheibe STW96-125x215
Die Schrumpfscheibe STW96-125x215 aus Stahl verbindet eine Hohlwelle spielfrei mit der Anschlusswelle, zum Beispiel am Aufsteckgetriebe. Sie sitzt außen auf der Hohlwelle und presst diese über Kegelflächen reibschlüssig auf die Welle – ohne Passfedernut. Sie gehört zur Baureihe STW96 der Schrumpfscheiben.Die Bohrung d von 125 mm entspricht dem Außen-Ø der Hohlwelle, der Außen-Ø D der Scheibe beträgt 215 mm. Für die Anschlusswelle in der Hohlwelle sind die Wellen-Ø 85, 90 oder 95 mm ausgewiesen; andere Wellen-Ø auf Anfrage. Beim Anziehen der Spannschrauben verschieben sich die Konusteile gegeneinander und erzeugen die Radialpressung; die Verbindung arbeitet spielfrei und lässt sich wieder lösen.Das Drehmoment wird direkt zwischen Hohlwelle und Welle übertragen, nicht über die Schrumpfscheibe. Die übertragbaren Werte hängen vom Wellen-Ø ab, die Auslegung für Ihre Anwendung klären wir mit Ihnen. Prüfen Sie den Außen-Ø D gegen den Bauraum und achten Sie darauf, dass die Spannschrauben nach dem Einbau zugänglich bleiben. Passungen von Hohlwelle und Anschlusswelle erläutert der Ratgeber Passungen & ISO-Toleranzen. Bei Fragen hilft unser Team: Beratung vereinbaren.
Schrumpfscheibe STW96-140x230
Die Schrumpfscheibe STW96-140x230 aus Stahl verbindet eine Hohlwelle spielfrei mit der Anschlusswelle, zum Beispiel am Aufsteckgetriebe. Sie sitzt außen auf der Hohlwelle und presst diese über Kegelflächen reibschlüssig auf die Welle – ohne Passfedernut. Sie gehört zur Baureihe STW96 der Schrumpfscheiben.Die Bohrung d von 140 mm entspricht dem Außen-Ø der Hohlwelle, der Außen-Ø D der Scheibe beträgt 230 mm. Für die Anschlusswelle in der Hohlwelle sind die Wellen-Ø 95, 100 oder 105 mm ausgewiesen; andere Wellen-Ø auf Anfrage. Beim Anziehen der Spannschrauben verschieben sich die Konusteile gegeneinander und erzeugen die Radialpressung; die Verbindung arbeitet spielfrei und lässt sich wieder lösen.Das Drehmoment wird direkt zwischen Hohlwelle und Welle übertragen, nicht über die Schrumpfscheibe. Die übertragbaren Werte hängen vom Wellen-Ø ab, die Auslegung für Ihre Anwendung klären wir mit Ihnen. Prüfen Sie den Außen-Ø D gegen den Bauraum und achten Sie darauf, dass die Spannschrauben nach dem Einbau zugänglich bleiben. Passungen von Hohlwelle und Anschlusswelle erläutert der Ratgeber Passungen & ISO-Toleranzen. Bei Fragen hilft unser Team: Beratung vereinbaren.
Schrumpfscheibe STW96-155x265
Die Schrumpfscheibe STW96-155x265 aus Stahl verbindet eine Hohlwelle spielfrei mit der Anschlusswelle, zum Beispiel am Aufsteckgetriebe. Sie sitzt außen auf der Hohlwelle und presst diese über Kegelflächen reibschlüssig auf die Welle – ohne Passfedernut. Sie gehört zur Baureihe STW96 der Schrumpfscheiben.Die Bohrung d von 155 mm entspricht dem Außen-Ø der Hohlwelle, der Außen-Ø D der Scheibe beträgt 265 mm. Für die Anschlusswelle in der Hohlwelle sind die Wellen-Ø 105, 110 oder 115 mm ausgewiesen; andere Wellen-Ø auf Anfrage. Beim Anziehen der Spannschrauben verschieben sich die Konusteile gegeneinander und erzeugen die Radialpressung; die Verbindung arbeitet spielfrei und lässt sich wieder lösen.Das Drehmoment wird direkt zwischen Hohlwelle und Welle übertragen, nicht über die Schrumpfscheibe. Die übertragbaren Werte hängen vom Wellen-Ø ab, die Auslegung für Ihre Anwendung klären wir mit Ihnen. Prüfen Sie den Außen-Ø D gegen den Bauraum und achten Sie darauf, dass die Spannschrauben nach dem Einbau zugänglich bleiben. Passungen von Hohlwelle und Anschlusswelle erläutert der Ratgeber Passungen & ISO-Toleranzen. Bei Fragen hilft unser Team: Beratung vereinbaren.
Schrumpfscheibe STW96-165x290
Die Schrumpfscheibe STW96-165x290 aus Stahl verbindet eine Hohlwelle spielfrei mit der Anschlusswelle, zum Beispiel am Aufsteckgetriebe. Sie sitzt außen auf der Hohlwelle und presst diese über Kegelflächen reibschlüssig auf die Welle – ohne Passfedernut. Sie gehört zur Baureihe STW96 der Schrumpfscheiben.Die Bohrung d von 165 mm entspricht dem Außen-Ø der Hohlwelle, der Außen-Ø D der Scheibe beträgt 290 mm. Für die Anschlusswelle in der Hohlwelle sind die Wellen-Ø 115, 120 oder 125 mm ausgewiesen; andere Wellen-Ø auf Anfrage. Beim Anziehen der Spannschrauben verschieben sich die Konusteile gegeneinander und erzeugen die Radialpressung; die Verbindung arbeitet spielfrei und lässt sich wieder lösen.Das Drehmoment wird direkt zwischen Hohlwelle und Welle übertragen, nicht über die Schrumpfscheibe. Die übertragbaren Werte hängen vom Wellen-Ø ab, die Auslegung für Ihre Anwendung klären wir mit Ihnen. Prüfen Sie den Außen-Ø D gegen den Bauraum und achten Sie darauf, dass die Spannschrauben nach dem Einbau zugänglich bleiben. Passungen von Hohlwelle und Anschlusswelle erläutert der Ratgeber Passungen & ISO-Toleranzen. Bei Fragen hilft unser Team: Beratung vereinbaren.

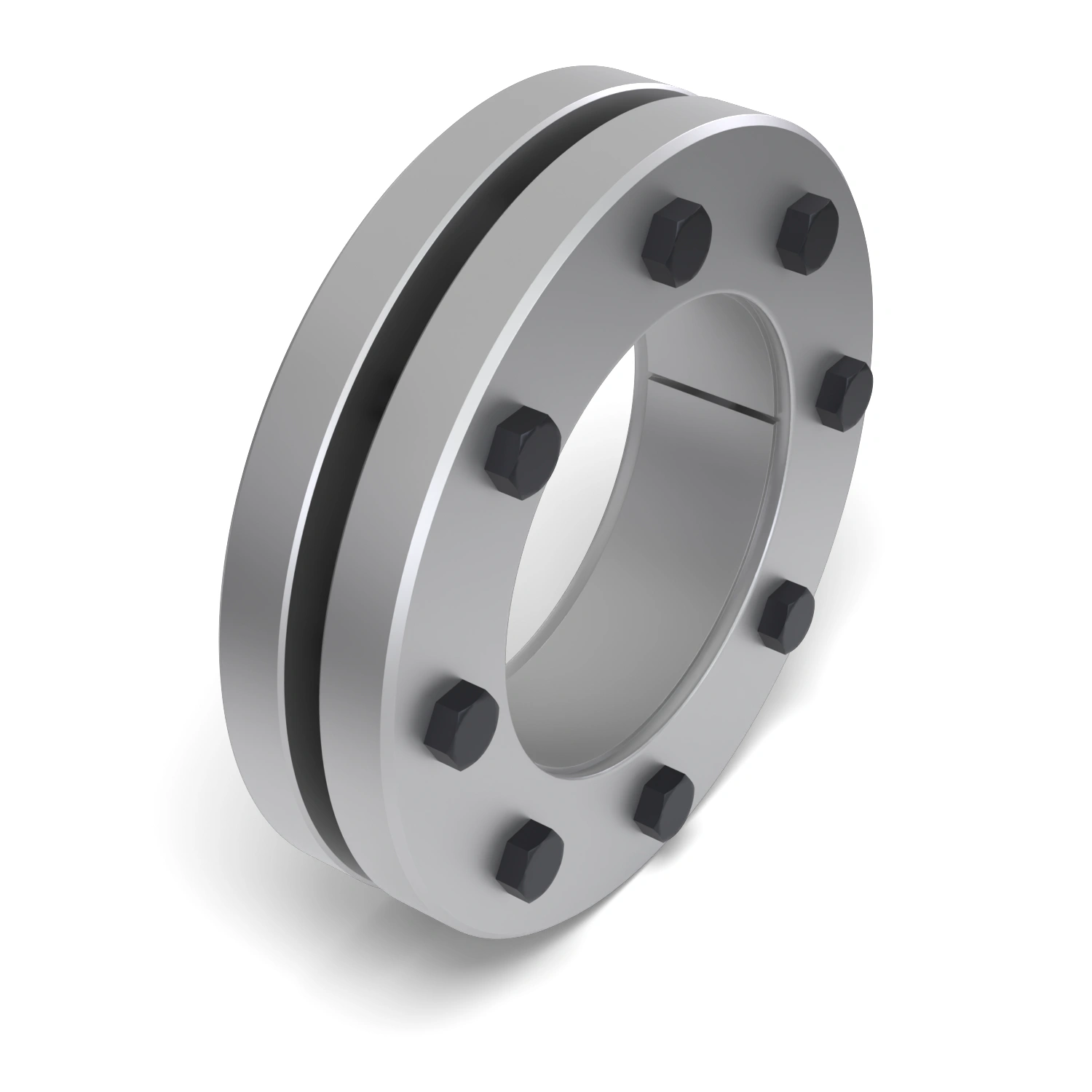

Schrumpfscheibe STW96-175x300
Die Schrumpfscheibe STW96-175x300 aus Stahl verbindet eine Hohlwelle spielfrei mit der Anschlusswelle, zum Beispiel am Aufsteckgetriebe. Sie sitzt außen auf der Hohlwelle und presst diese über Kegelflächen reibschlüssig auf die Welle – ohne Passfedernut. Sie gehört zur Baureihe STW96 der Schrumpfscheiben.Die Bohrung d von 175 mm entspricht dem Außen-Ø der Hohlwelle, der Außen-Ø D der Scheibe beträgt 300 mm. Für die Anschlusswelle in der Hohlwelle sind die Wellen-Ø 125, 130 oder 135 mm ausgewiesen; andere Wellen-Ø auf Anfrage. Beim Anziehen der Spannschrauben verschieben sich die Konusteile gegeneinander und erzeugen die Radialpressung; die Verbindung arbeitet spielfrei und lässt sich wieder lösen.Das Drehmoment wird direkt zwischen Hohlwelle und Welle übertragen, nicht über die Schrumpfscheibe. Die übertragbaren Werte hängen vom Wellen-Ø ab, die Auslegung für Ihre Anwendung klären wir mit Ihnen. Prüfen Sie den Außen-Ø D gegen den Bauraum und achten Sie darauf, dass die Spannschrauben nach dem Einbau zugänglich bleiben. Passungen von Hohlwelle und Anschlusswelle erläutert der Ratgeber Passungen & ISO-Toleranzen. Bei Fragen hilft unser Team: Beratung vereinbaren.

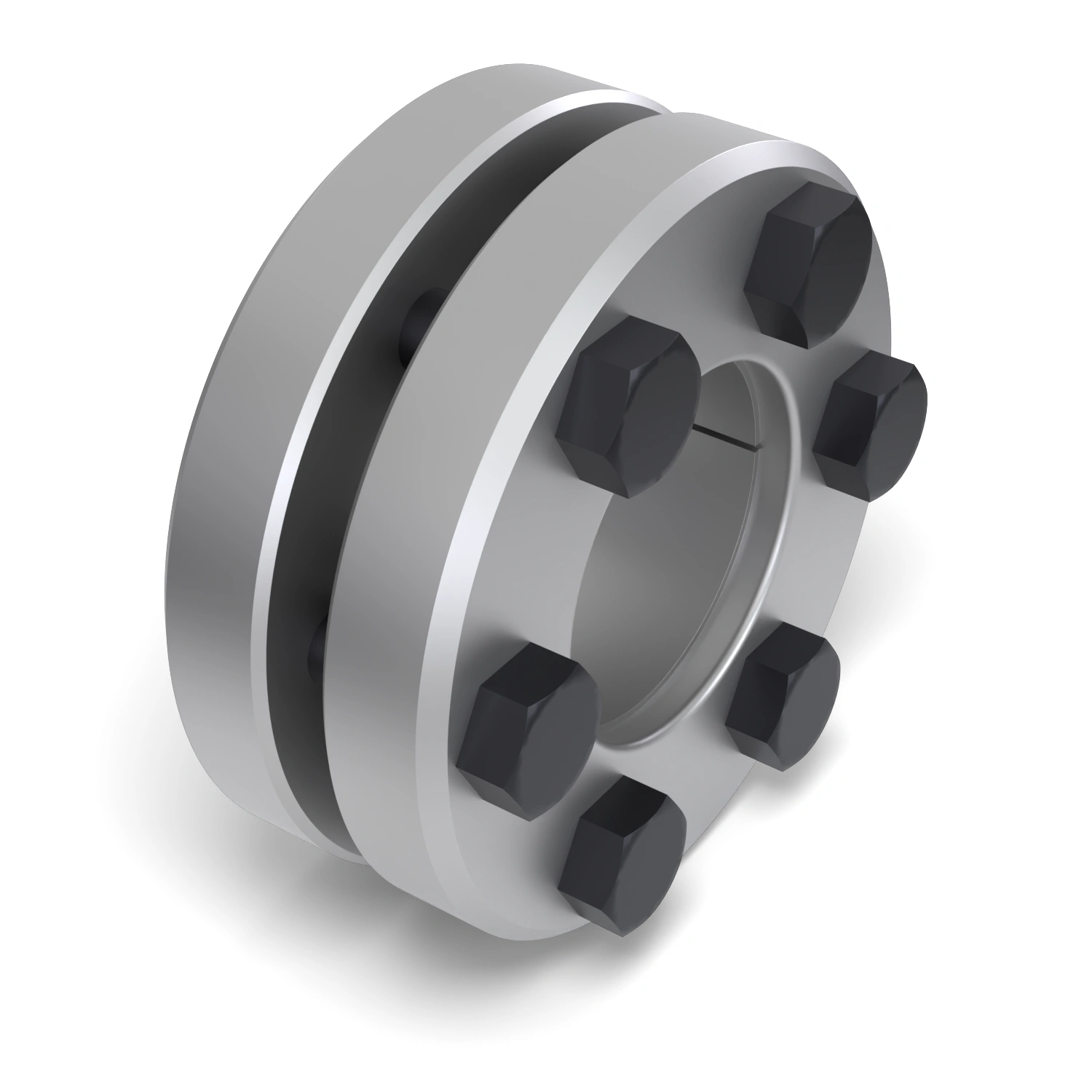

Schrumpfscheibe STW96-24x50
Die Schrumpfscheibe STW96-24x50 aus Stahl verbindet eine Hohlwelle spielfrei mit der Anschlusswelle, zum Beispiel am Aufsteckgetriebe. Sie sitzt außen auf der Hohlwelle und presst diese über Kegelflächen reibschlüssig auf die Welle – ohne Passfedernut. Sie gehört zur Baureihe STW96 der Schrumpfscheiben.Die Bohrung d von 24 mm entspricht dem Außen-Ø der Hohlwelle, der Außen-Ø D der Scheibe beträgt 50 mm. Für die Anschlusswelle in der Hohlwelle sind die Wellen-Ø 19, 20 oder 21 mm ausgewiesen; andere Wellen-Ø auf Anfrage. Beim Anziehen der Spannschrauben verschieben sich die Konusteile gegeneinander und erzeugen die Radialpressung; die Verbindung arbeitet spielfrei und lässt sich wieder lösen.Das Drehmoment wird direkt zwischen Hohlwelle und Welle übertragen, nicht über die Schrumpfscheibe. Die übertragbaren Werte hängen vom Wellen-Ø ab, die Auslegung für Ihre Anwendung klären wir mit Ihnen. Prüfen Sie den Außen-Ø D gegen den Bauraum und achten Sie darauf, dass die Spannschrauben nach dem Einbau zugänglich bleiben. Passungen von Hohlwelle und Anschlusswelle erläutert der Ratgeber Passungen & ISO-Toleranzen. Bei Fragen hilft unser Team: Beratung vereinbaren.

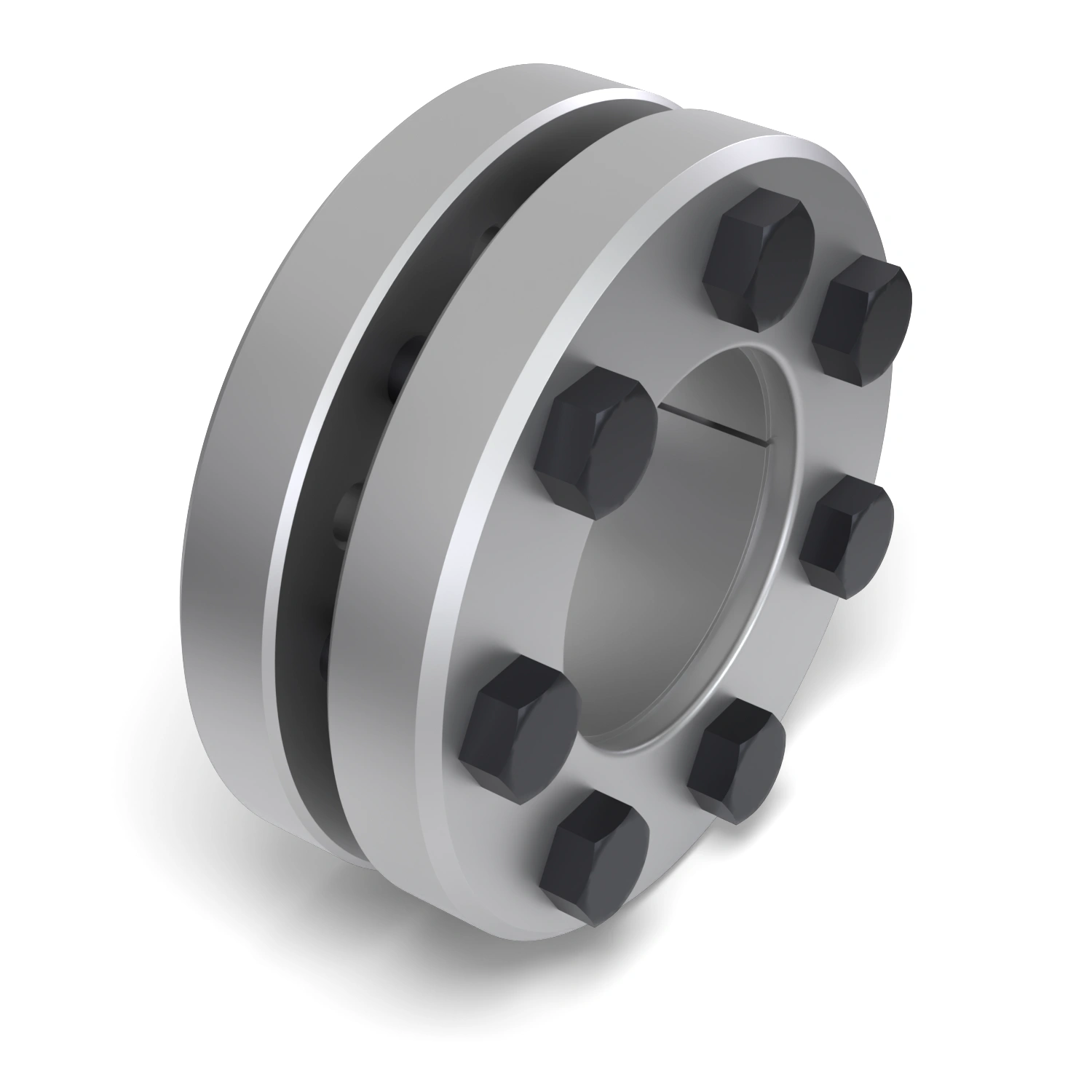

Schrumpfscheibe STW96-30x60
Die Schrumpfscheibe STW96-30x60 aus Stahl verbindet eine Hohlwelle spielfrei mit der Anschlusswelle, zum Beispiel am Aufsteckgetriebe. Sie sitzt außen auf der Hohlwelle und presst diese über Kegelflächen reibschlüssig auf die Welle – ohne Passfedernut. Sie gehört zur Baureihe STW96 der Schrumpfscheiben.Die Bohrung d von 30 mm entspricht dem Außen-Ø der Hohlwelle, der Außen-Ø D der Scheibe beträgt 60 mm. Für die Anschlusswelle in der Hohlwelle sind die Wellen-Ø 24, 25 oder 26 mm ausgewiesen; andere Wellen-Ø auf Anfrage. Beim Anziehen der Spannschrauben verschieben sich die Konusteile gegeneinander und erzeugen die Radialpressung; die Verbindung arbeitet spielfrei und lässt sich wieder lösen.Das Drehmoment wird direkt zwischen Hohlwelle und Welle übertragen, nicht über die Schrumpfscheibe. Die übertragbaren Werte hängen vom Wellen-Ø ab, die Auslegung für Ihre Anwendung klären wir mit Ihnen. Prüfen Sie den Außen-Ø D gegen den Bauraum und achten Sie darauf, dass die Spannschrauben nach dem Einbau zugänglich bleiben. Passungen von Hohlwelle und Anschlusswelle erläutert der Ratgeber Passungen & ISO-Toleranzen. Bei Fragen hilft unser Team: Beratung vereinbaren.

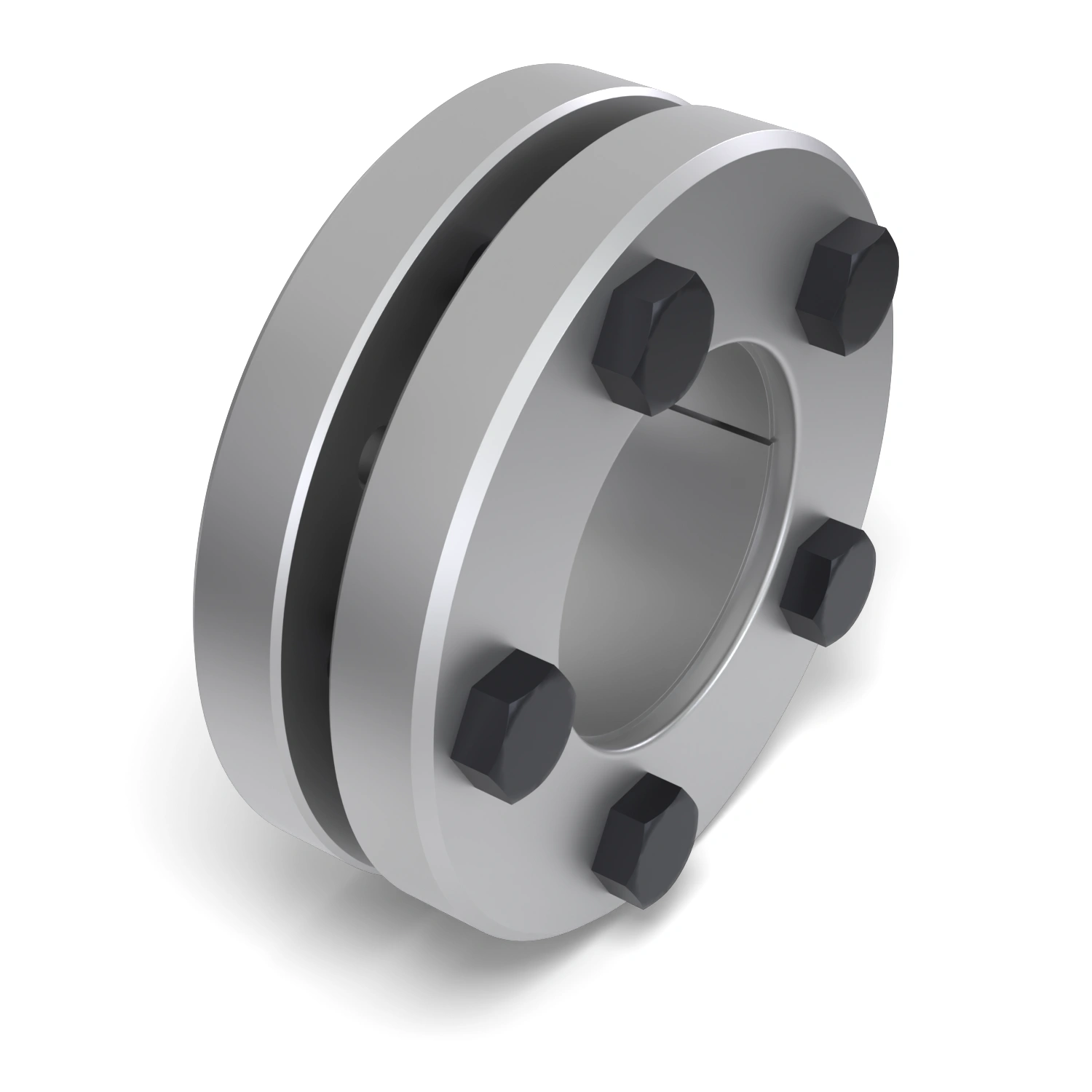

Schrumpfscheibe STW96-36x72
Die Schrumpfscheibe STW96-36x72 aus Stahl verbindet eine Hohlwelle spielfrei mit der Anschlusswelle, zum Beispiel am Aufsteckgetriebe. Sie sitzt außen auf der Hohlwelle und presst diese über Kegelflächen reibschlüssig auf die Welle – ohne Passfedernut. Sie gehört zur Baureihe STW96 der Schrumpfscheiben.Die Bohrung d von 36 mm entspricht dem Außen-Ø der Hohlwelle, der Außen-Ø D der Scheibe beträgt 72 mm. Für die Anschlusswelle in der Hohlwelle sind die Wellen-Ø 28, 30 oder 31 mm ausgewiesen; andere Wellen-Ø auf Anfrage. Beim Anziehen der Spannschrauben verschieben sich die Konusteile gegeneinander und erzeugen die Radialpressung; die Verbindung arbeitet spielfrei und lässt sich wieder lösen.Das Drehmoment wird direkt zwischen Hohlwelle und Welle übertragen, nicht über die Schrumpfscheibe. Die übertragbaren Werte hängen vom Wellen-Ø ab, die Auslegung für Ihre Anwendung klären wir mit Ihnen. Prüfen Sie den Außen-Ø D gegen den Bauraum und achten Sie darauf, dass die Spannschrauben nach dem Einbau zugänglich bleiben. Passungen von Hohlwelle und Anschlusswelle erläutert der Ratgeber Passungen & ISO-Toleranzen. Bei Fragen hilft unser Team: Beratung vereinbaren.

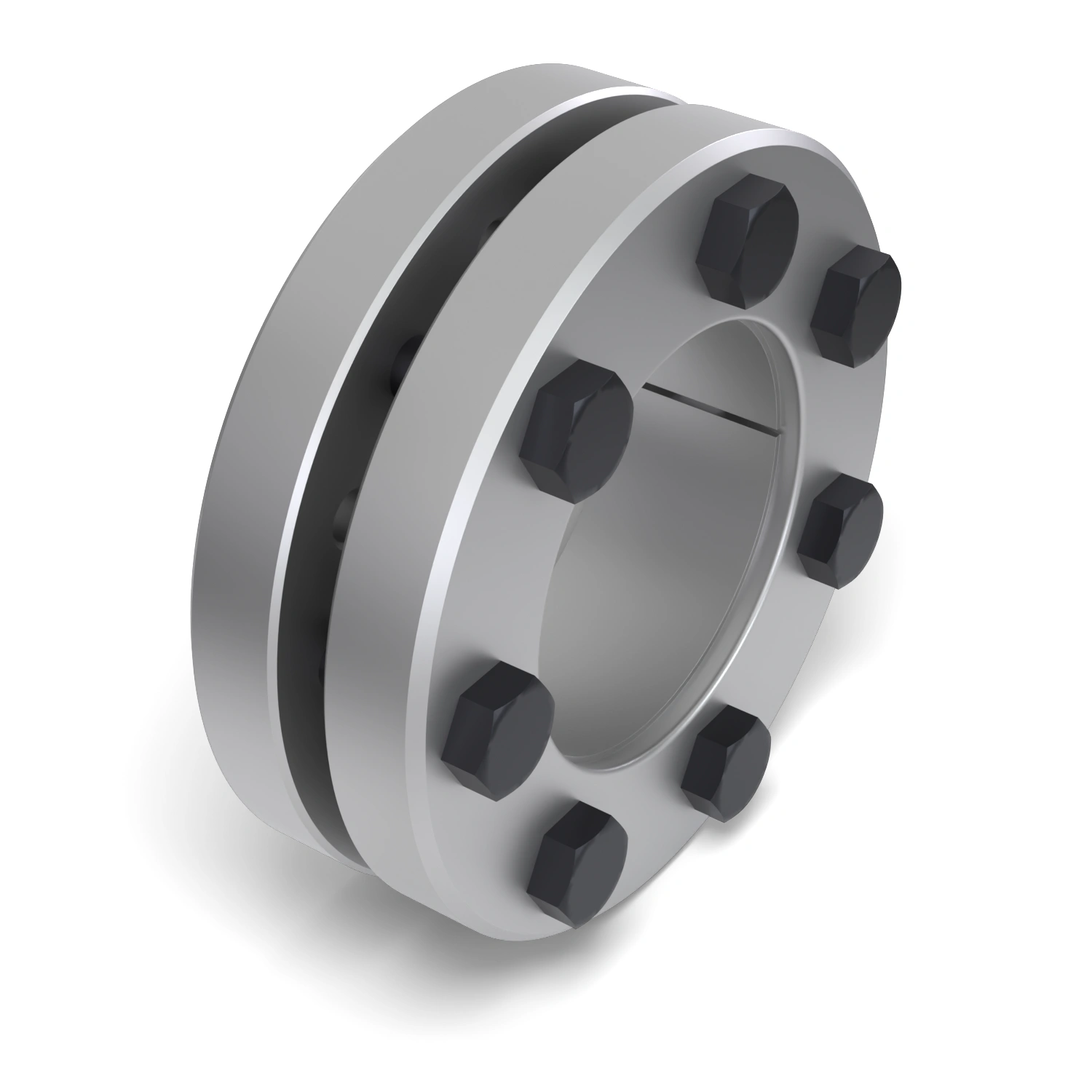

Schrumpfscheibe STW96-44x80
Die Schrumpfscheibe STW96-44x80 aus Stahl verbindet eine Hohlwelle spielfrei mit der Anschlusswelle, zum Beispiel am Aufsteckgetriebe. Sie sitzt außen auf der Hohlwelle und presst diese über Kegelflächen reibschlüssig auf die Welle – ohne Passfedernut. Sie gehört zur Baureihe STW96 der Schrumpfscheiben.Die Bohrung d von 44 mm entspricht dem Außen-Ø der Hohlwelle, der Außen-Ø D der Scheibe beträgt 80 mm. Für die Anschlusswelle in der Hohlwelle sind die Wellen-Ø 32, 35 oder 36 mm ausgewiesen; andere Wellen-Ø auf Anfrage. Beim Anziehen der Spannschrauben verschieben sich die Konusteile gegeneinander und erzeugen die Radialpressung; die Verbindung arbeitet spielfrei und lässt sich wieder lösen.Das Drehmoment wird direkt zwischen Hohlwelle und Welle übertragen, nicht über die Schrumpfscheibe. Die übertragbaren Werte hängen vom Wellen-Ø ab, die Auslegung für Ihre Anwendung klären wir mit Ihnen. Prüfen Sie den Außen-Ø D gegen den Bauraum und achten Sie darauf, dass die Spannschrauben nach dem Einbau zugänglich bleiben. Passungen von Hohlwelle und Anschlusswelle erläutert der Ratgeber Passungen & ISO-Toleranzen. Bei Fragen hilft unser Team: Beratung vereinbaren.

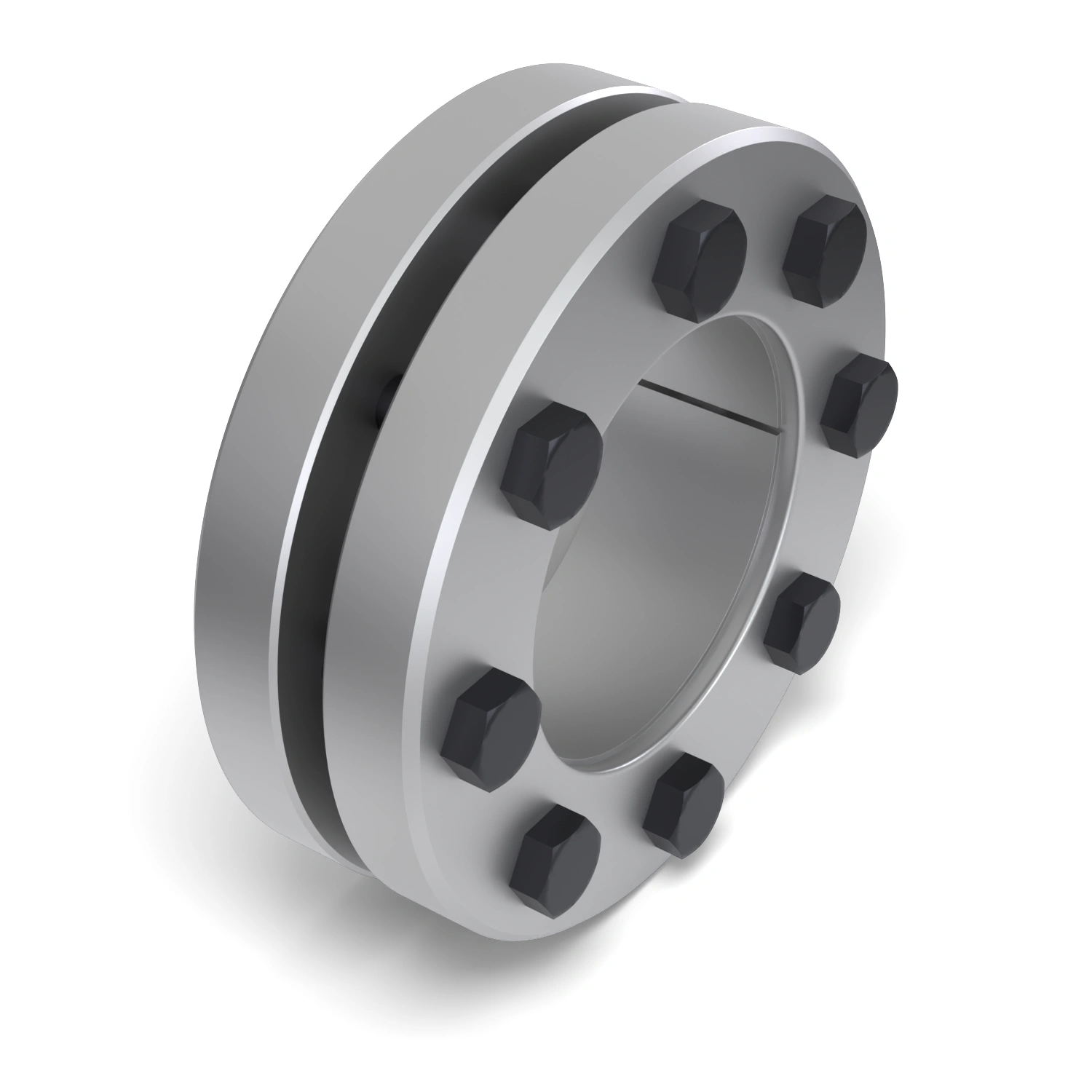

Schrumpfscheibe STW96-50x90
Die Schrumpfscheibe STW96-50x90 aus Stahl verbindet eine Hohlwelle spielfrei mit der Anschlusswelle, zum Beispiel am Aufsteckgetriebe. Sie sitzt außen auf der Hohlwelle und presst diese über Kegelflächen reibschlüssig auf die Welle – ohne Passfedernut. Sie gehört zur Baureihe STW96 der Schrumpfscheiben.Die Bohrung d von 50 mm entspricht dem Außen-Ø der Hohlwelle, der Außen-Ø D der Scheibe beträgt 90 mm. Für die Anschlusswelle in der Hohlwelle sind die Wellen-Ø 38, 40 oder 42 mm ausgewiesen; andere Wellen-Ø auf Anfrage. Beim Anziehen der Spannschrauben verschieben sich die Konusteile gegeneinander und erzeugen die Radialpressung; die Verbindung arbeitet spielfrei und lässt sich wieder lösen.Das Drehmoment wird direkt zwischen Hohlwelle und Welle übertragen, nicht über die Schrumpfscheibe. Die übertragbaren Werte hängen vom Wellen-Ø ab, die Auslegung für Ihre Anwendung klären wir mit Ihnen. Prüfen Sie den Außen-Ø D gegen den Bauraum und achten Sie darauf, dass die Spannschrauben nach dem Einbau zugänglich bleiben. Passungen von Hohlwelle und Anschlusswelle erläutert der Ratgeber Passungen & ISO-Toleranzen. Bei Fragen hilft unser Team: Beratung vereinbaren.
Schrumpfscheibe STW96-55x100
Die Schrumpfscheibe STW96-55x100 aus Stahl verbindet eine Hohlwelle spielfrei mit der Anschlusswelle, zum Beispiel am Aufsteckgetriebe. Sie sitzt außen auf der Hohlwelle und presst diese über Kegelflächen reibschlüssig auf die Welle – ohne Passfedernut. Sie gehört zur Baureihe STW96 der Schrumpfscheiben.Die Bohrung d von 55 mm entspricht dem Außen-Ø der Hohlwelle, der Außen-Ø D der Scheibe beträgt 100 mm. Für die Anschlusswelle in der Hohlwelle sind die Wellen-Ø 42, 45 oder 48 mm ausgewiesen; andere Wellen-Ø auf Anfrage. Beim Anziehen der Spannschrauben verschieben sich die Konusteile gegeneinander und erzeugen die Radialpressung; die Verbindung arbeitet spielfrei und lässt sich wieder lösen.Das Drehmoment wird direkt zwischen Hohlwelle und Welle übertragen, nicht über die Schrumpfscheibe. Die übertragbaren Werte hängen vom Wellen-Ø ab, die Auslegung für Ihre Anwendung klären wir mit Ihnen. Prüfen Sie den Außen-Ø D gegen den Bauraum und achten Sie darauf, dass die Spannschrauben nach dem Einbau zugänglich bleiben. Passungen von Hohlwelle und Anschlusswelle erläutert der Ratgeber Passungen & ISO-Toleranzen. Bei Fragen hilft unser Team: Beratung vereinbaren.

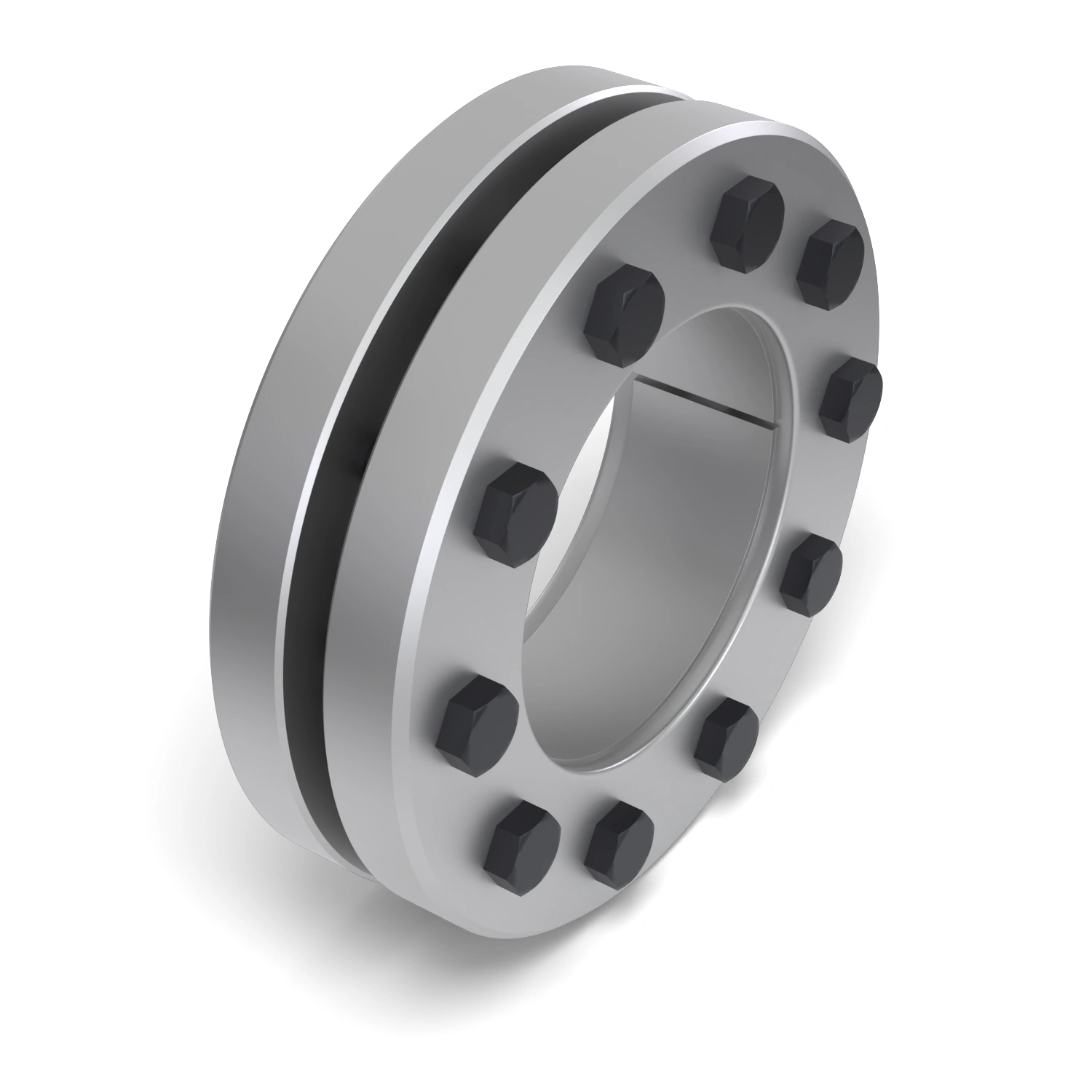

Schrumpfscheibe STW96-62x110
Die Schrumpfscheibe STW96-62x110 aus Stahl verbindet eine Hohlwelle spielfrei mit der Anschlusswelle, zum Beispiel am Aufsteckgetriebe. Sie sitzt außen auf der Hohlwelle und presst diese über Kegelflächen reibschlüssig auf die Welle – ohne Passfedernut. Sie gehört zur Baureihe STW96 der Schrumpfscheiben.Die Bohrung d von 62 mm entspricht dem Außen-Ø der Hohlwelle, der Außen-Ø D der Scheibe beträgt 110 mm. Für die Anschlusswelle in der Hohlwelle sind die Wellen-Ø 48, 50 oder 52 mm ausgewiesen; andere Wellen-Ø auf Anfrage. Beim Anziehen der Spannschrauben verschieben sich die Konusteile gegeneinander und erzeugen die Radialpressung; die Verbindung arbeitet spielfrei und lässt sich wieder lösen.Das Drehmoment wird direkt zwischen Hohlwelle und Welle übertragen, nicht über die Schrumpfscheibe. Die übertragbaren Werte hängen vom Wellen-Ø ab, die Auslegung für Ihre Anwendung klären wir mit Ihnen. Prüfen Sie den Außen-Ø D gegen den Bauraum und achten Sie darauf, dass die Spannschrauben nach dem Einbau zugänglich bleiben. Passungen von Hohlwelle und Anschlusswelle erläutert der Ratgeber Passungen & ISO-Toleranzen. Bei Fragen hilft unser Team: Beratung vereinbaren.
Schrumpfscheibe STW96-68x115
Die Schrumpfscheibe STW96-68x115 aus Stahl verbindet eine Hohlwelle spielfrei mit der Anschlusswelle, zum Beispiel am Aufsteckgetriebe. Sie sitzt außen auf der Hohlwelle und presst diese über Kegelflächen reibschlüssig auf die Welle – ohne Passfedernut. Sie gehört zur Baureihe STW96 der Schrumpfscheiben.Die Bohrung d von 68 mm entspricht dem Außen-Ø der Hohlwelle, der Außen-Ø D der Scheibe beträgt 115 mm. Für die Anschlusswelle in der Hohlwelle sind die Wellen-Ø 50, 55 oder 60 mm ausgewiesen; andere Wellen-Ø auf Anfrage. Beim Anziehen der Spannschrauben verschieben sich die Konusteile gegeneinander und erzeugen die Radialpressung; die Verbindung arbeitet spielfrei und lässt sich wieder lösen.Das Drehmoment wird direkt zwischen Hohlwelle und Welle übertragen, nicht über die Schrumpfscheibe. Die übertragbaren Werte hängen vom Wellen-Ø ab, die Auslegung für Ihre Anwendung klären wir mit Ihnen. Prüfen Sie den Außen-Ø D gegen den Bauraum und achten Sie darauf, dass die Spannschrauben nach dem Einbau zugänglich bleiben. Passungen von Hohlwelle und Anschlusswelle erläutert der Ratgeber Passungen & ISO-Toleranzen. Bei Fragen hilft unser Team: Beratung vereinbaren.

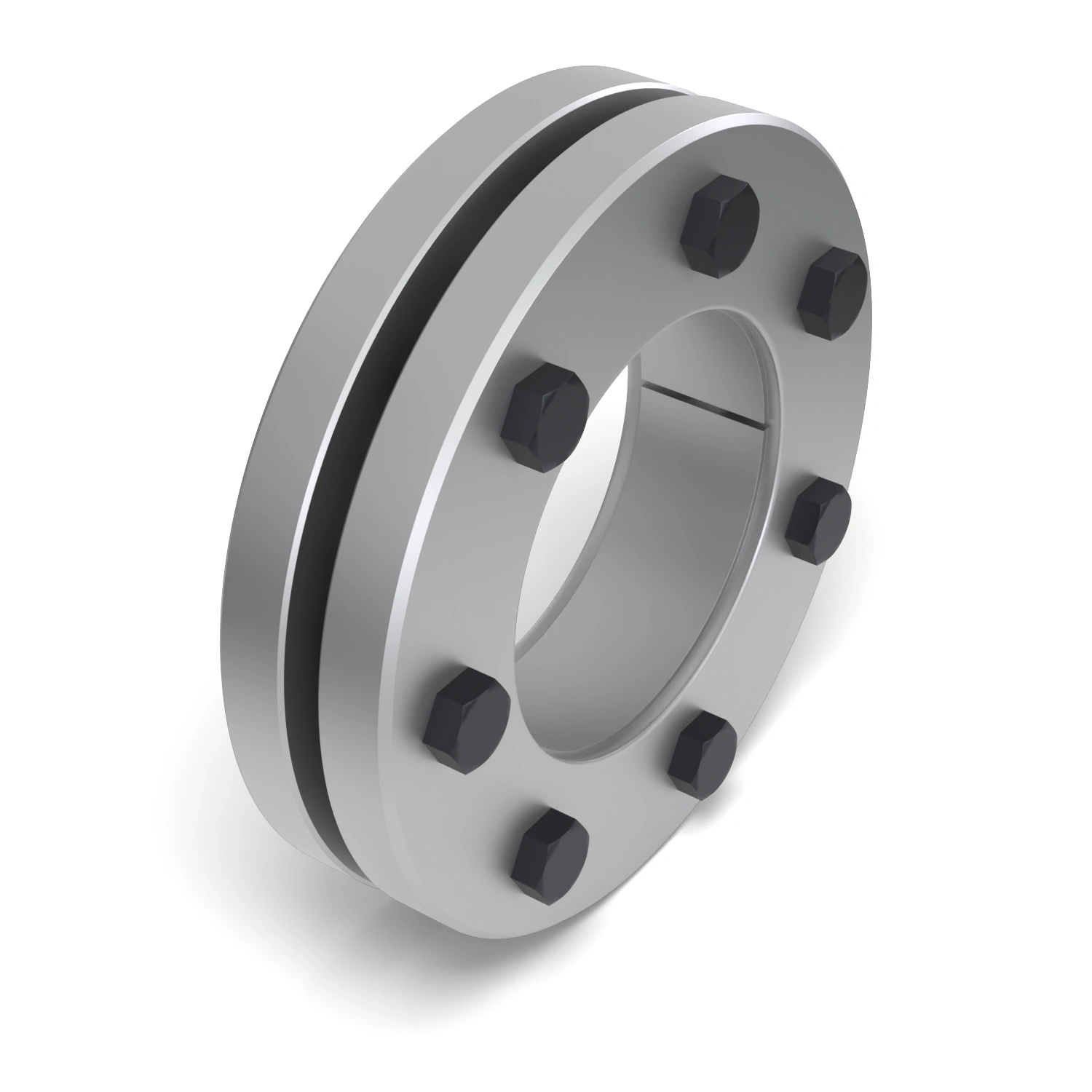

Schrumpfscheibe STW96-75x138
Die Schrumpfscheibe STW96-75x138 aus Stahl verbindet eine Hohlwelle spielfrei mit der Anschlusswelle, zum Beispiel am Aufsteckgetriebe. Sie sitzt außen auf der Hohlwelle und presst diese über Kegelflächen reibschlüssig auf die Welle – ohne Passfedernut. Sie gehört zur Baureihe STW96 der Schrumpfscheiben.Die Bohrung d von 75 mm entspricht dem Außen-Ø der Hohlwelle, der Außen-Ø D der Scheibe beträgt 138 mm. Für die Anschlusswelle in der Hohlwelle sind die Wellen-Ø 55, 60 oder 65 mm ausgewiesen; andere Wellen-Ø auf Anfrage. Beim Anziehen der Spannschrauben verschieben sich die Konusteile gegeneinander und erzeugen die Radialpressung; die Verbindung arbeitet spielfrei und lässt sich wieder lösen.Das Drehmoment wird direkt zwischen Hohlwelle und Welle übertragen, nicht über die Schrumpfscheibe. Die übertragbaren Werte hängen vom Wellen-Ø ab, die Auslegung für Ihre Anwendung klären wir mit Ihnen. Prüfen Sie den Außen-Ø D gegen den Bauraum und achten Sie darauf, dass die Spannschrauben nach dem Einbau zugänglich bleiben. Passungen von Hohlwelle und Anschlusswelle erläutert der Ratgeber Passungen & ISO-Toleranzen. Bei Fragen hilft unser Team: Beratung vereinbaren.
Schrumpfscheibe STW96-80x145
Die Schrumpfscheibe STW96-80x145 aus Stahl verbindet eine Hohlwelle spielfrei mit der Anschlusswelle, zum Beispiel am Aufsteckgetriebe. Sie sitzt außen auf der Hohlwelle und presst diese über Kegelflächen reibschlüssig auf die Welle – ohne Passfedernut. Sie gehört zur Baureihe STW96 der Schrumpfscheiben.Die Bohrung d von 80 mm entspricht dem Außen-Ø der Hohlwelle, der Außen-Ø D der Scheibe beträgt 145 mm. Für die Anschlusswelle in der Hohlwelle sind die Wellen-Ø 60, 65 oder 70 mm ausgewiesen; andere Wellen-Ø auf Anfrage. Beim Anziehen der Spannschrauben verschieben sich die Konusteile gegeneinander und erzeugen die Radialpressung; die Verbindung arbeitet spielfrei und lässt sich wieder lösen.Das Drehmoment wird direkt zwischen Hohlwelle und Welle übertragen, nicht über die Schrumpfscheibe. Die übertragbaren Werte hängen vom Wellen-Ø ab, die Auslegung für Ihre Anwendung klären wir mit Ihnen. Prüfen Sie den Außen-Ø D gegen den Bauraum und achten Sie darauf, dass die Spannschrauben nach dem Einbau zugänglich bleiben. Passungen von Hohlwelle und Anschlusswelle erläutert der Ratgeber Passungen & ISO-Toleranzen. Bei Fragen hilft unser Team: Beratung vereinbaren.
Schrumpfscheibe STW96-90x155
Die Schrumpfscheibe STW96-90x155 aus Stahl verbindet eine Hohlwelle spielfrei mit der Anschlusswelle, zum Beispiel am Aufsteckgetriebe. Sie sitzt außen auf der Hohlwelle und presst diese über Kegelflächen reibschlüssig auf die Welle – ohne Passfedernut. Sie gehört zur Baureihe STW96 der Schrumpfscheiben.Die Bohrung d von 90 mm entspricht dem Außen-Ø der Hohlwelle, der Außen-Ø D der Scheibe beträgt 155 mm. Für die Anschlusswelle in der Hohlwelle sind die Wellen-Ø 65, 70 oder 75 mm ausgewiesen; andere Wellen-Ø auf Anfrage. Beim Anziehen der Spannschrauben verschieben sich die Konusteile gegeneinander und erzeugen die Radialpressung; die Verbindung arbeitet spielfrei und lässt sich wieder lösen.Das Drehmoment wird direkt zwischen Hohlwelle und Welle übertragen, nicht über die Schrumpfscheibe. Die übertragbaren Werte hängen vom Wellen-Ø ab, die Auslegung für Ihre Anwendung klären wir mit Ihnen. Prüfen Sie den Außen-Ø D gegen den Bauraum und achten Sie darauf, dass die Spannschrauben nach dem Einbau zugänglich bleiben. Passungen von Hohlwelle und Anschlusswelle erläutert der Ratgeber Passungen & ISO-Toleranzen. Bei Fragen hilft unser Team: Beratung vereinbaren.
Schrumpfscheiben für Hohlwellen und Getriebe
Eine Schrumpfscheibe stellt die Welle-Nabe-Verbindung an einer Hohlwelle her, zum Beispiel am Aufsteckgetriebe. Sie wird außen auf die Hohlwelle gesetzt und presst diese über Kegelflächen und Radialpressung reibschlüssig auf die Anschlusswelle. Die Verbindung arbeitet spielfrei und benötigt weder in der Welle noch in der Nabe eine Passfedernut. Bei Wartung oder Umbau lässt sie sich wieder lösen.
Bei uns finden Sie Schrumpfscheiben der Baureihe STW96 mit Bohrungen von 24–175 mm und Außendurchmessern von 50–300 mm. Weitere Lösungen für die Welle-Nabe-Verbindung zeigt unsere Hauptkategorie Spannsätze. Wenn Sie zwei fluchtende Wellen verbinden möchten, sind Starre Wellenkupplungen die passende Alternative.
Was sind Schrumpfscheiben?
Schrumpfscheiben (englisch: shrink discs) sind flanschförmige, mechanische Spannelemente für die kraftschlüssige Verbindung einer Hohlwelle mit einer innen liegenden Welle. Sie bestehen aus Konusteilen und mehreren Spannschrauben. Die Bohrung d der Schrumpfscheibe entspricht dem Außendurchmesser der Hohlwelle, der Außendurchmesser D beschreibt die Scheibe selbst.
Das Wirkprinzip beruht auf Kegelflächen: Beim Anziehen der Schrauben verschieben sich die Konusteile gegeneinander und erzeugen eine Radialpressung auf die Hohlwelle. Diese wird dadurch elastisch auf die Anschlusswelle gedrückt, sodass die Verbindung über Reibung wirkt. Der Reibschluss arbeitet spielfrei. Beim Lösen der Schrauben entspannt sich die Verbindung wieder, und die Teile lassen sich demontieren.
Gegenüber einer Passfederverbindung entfällt die Nut in Welle und Nabe, und es entsteht kein Verdrehspiel. Von Spannsätzen, die zwischen Welle und Nabe eingesetzt werden, unterscheiden sich Schrumpfscheiben durch ihre Lage: Sie sitzen außen auf der Hohlwelle. Das Drehmoment wird dabei direkt zwischen Hohlwelle und Welle übertragen, nicht über die Schrumpfscheibe.
Schrumpfscheiben STW96: Größen, Wellen-Ø und Schraubenzahl
Die Tabelle zeigt alle Größen der Baureihe STW96. Wählen Sie zuerst die Zeile, deren Bohrung d dem Außen-Ø Ihrer Hohlwelle entspricht, und prüfen Sie dann, ob der Durchmesser Ihrer Anschlusswelle in dieser Zeile steht. Für andere Wellen-Ø prüfen wir die Auslegung mit Ihnen.
| Artikel | Bohrung d (mm) = Außen-Ø Hohlwelle | Außen D (mm) | Wellen-Ø dw (mm) | Schrauben |
|---|---|---|---|---|
| Schrumpfscheibe STW96-24x50 | 24 | 50 | 19 / 20 / 21 | 6 |
| Schrumpfscheibe STW96-30x60 | 30 | 60 | 24 / 25 / 26 | 7 |
| Schrumpfscheibe STW96-36x72 | 36 | 72 | 28 / 30 / 31 | 5 |
| Schrumpfscheibe STW96-44x80 | 44 | 80 | 32 / 35 / 36 | 7 |
| Schrumpfscheibe STW96-50x90 | 50 | 90 | 38 / 40 / 42 | 8 |
| Schrumpfscheibe STW96-55x100 | 55 | 100 | 42 / 45 / 48 | 8 |
| Schrumpfscheibe STW96-62x110 | 62 | 110 | 48 / 50 / 52 | 10 |
| Schrumpfscheibe STW96-68x115 | 68 | 115 | 50 / 55 / 60 | 10 |
| Schrumpfscheibe STW96-75x138 | 75 | 138 | 55 / 60 / 65 | 7 |
| Schrumpfscheibe STW96-80x145 | 80 | 145 | 60 / 65 / 70 | 7 |
| Schrumpfscheibe STW96-90x155 | 90 | 155 | 65 / 70 / 75 | 10 |
| Schrumpfscheibe STW96-100x170 | 100 | 170 | 70 / 75 / 80 | 12 |
| Schrumpfscheibe STW96-110x185 | 110 | 185 | 75 / 80 / 85 | 9 |
| Schrumpfscheibe STW96-125x215 | 125 | 215 | 85 / 90 / 95 | 12 |
| Schrumpfscheibe STW96-140x230 | 140 | 230 | 95 / 100 / 105 | 10 |
| Schrumpfscheibe STW96-155x265 | 155 | 265 | 105 / 110 / 115 | 12 |
| Schrumpfscheibe STW96-165x290 | 165 | 290 | 115 / 120 / 125 | 8 |
| Schrumpfscheibe STW96-175x300 | 175 | 300 | 125 / 130 / 135 | 8 |
Die Bohrung d entspricht dem Außen-Ø der Hohlwelle, dw ist der Durchmesser der Anschlusswelle in der Hohlwelle. Im Filter der Produktliste finden Sie d unter „Innen-Ø (mm)“. Alle Maße sind in Millimetern angegeben.
Wellen-Ø, die in mehreren Größen vorkommen
Einige Wellendurchmesser sind bei zwei oder drei Größen ausgewiesen. Welche Größe passt, entscheidet dann der Außen-Ø Ihrer Hohlwelle.
| Wellen-Ø dw (mm) | Größen (Außen-Ø der Hohlwelle) |
|---|---|
| 42 | STW96-50x90 (50 mm) · STW96-55x100 (55 mm) |
| 48 | STW96-55x100 (55 mm) · STW96-62x110 (62 mm) |
| 50 | STW96-62x110 (62 mm) · STW96-68x115 (68 mm) |
| 55 | STW96-68x115 (68 mm) · STW96-75x138 (75 mm) |
| 60 | STW96-68x115 (68 mm) · STW96-75x138 (75 mm) · STW96-80x145 (80 mm) |
| 65 | STW96-75x138 (75 mm) · STW96-80x145 (80 mm) · STW96-90x155 (90 mm) |
| 70 | STW96-80x145 (80 mm) · STW96-90x155 (90 mm) · STW96-100x170 (100 mm) |
| 75 | STW96-90x155 (90 mm) · STW96-100x170 (100 mm) · STW96-110x185 (110 mm) |
| 80 | STW96-100x170 (100 mm) · STW96-110x185 (110 mm) |
| 85 | STW96-110x185 (110 mm) · STW96-125x215 (125 mm) |
| 95 | STW96-125x215 (125 mm) · STW96-140x230 (140 mm) |
| 105 | STW96-140x230 (140 mm) · STW96-155x265 (155 mm) |
| 115 | STW96-155x265 (155 mm) · STW96-165x290 (165 mm) |
| 125 | STW96-165x290 (165 mm) · STW96-175x300 (175 mm) |
Passungen der Schrumpfscheibe STW96
Der Außendurchmesser der Hohlwelle, auf dem die Schrumpfscheibe sitzt, wird in h8 ausgeführt. Die Passung zwischen Hohlwelle und Anschlusswelle richtet sich nach dem Wellen-Ø. Die Rautiefe beträgt höchstens Rt 16 µm.
| Passstelle | Wellen-Ø der Anschlusswelle | Passung |
|---|---|---|
| Außen-Ø der Hohlwelle (Sitz der Schrumpfscheibe) | – | h8 |
| Hohlwelle / Anschlusswelle | 18–30 mm | H6/j6 |
| Hohlwelle / Anschlusswelle | 30–50 mm | H6/h6 |
| Hohlwelle / Anschlusswelle | 50–80 mm | H6/g6 |
| Hohlwelle / Anschlusswelle | 80–500 mm | H7/g6 |
Liegt der Wellen-Ø genau auf einer Bereichsgrenze von 30, 50 oder 80 mm, stimmen wir die Passung mit Ihnen ab. Das betrifft die Größen STW96-36x72, STW96-62x110, STW96-68x115, STW96-100x170 und STW96-110x185.
Anwendungen von Schrumpfscheiben
Schrumpfscheiben kommen überall dort zum Einsatz, wo eine Hohlwelle spielfrei und lösbar mit einer Welle verbunden werden soll.
- Aufsteckgetriebe
Die Schrumpfscheibe verbindet die Hohlwelle des Getriebes mit der Antriebs- oder Abtriebswelle der Maschine. - Getriebe mit Hohlwelle
Bei Getrieben mit Hohlwelle ersetzt sie die Passfederverbindung und vermeidet Verdrehspiel. - Fördertechnik
Antriebe von Bandanlagen und Fördersystemen lassen sich mit Schrumpfscheiben montieren und für Wartungsarbeiten wieder lösen. - Maschinen- und Anlagenbau
Konstrukteure nutzen die Verbindung, wenn Wellen und Naben ohne Nutfräsung gefertigt werden sollen. - Instandhaltung und Austausch
Nach dem gleichmäßigen, schrittweisen Entlasten der Schrauben lässt sich die Verbindung wieder trennen.
Auswahlhilfe: Schrumpfscheibe nach Hohlwelle und Welle wählen

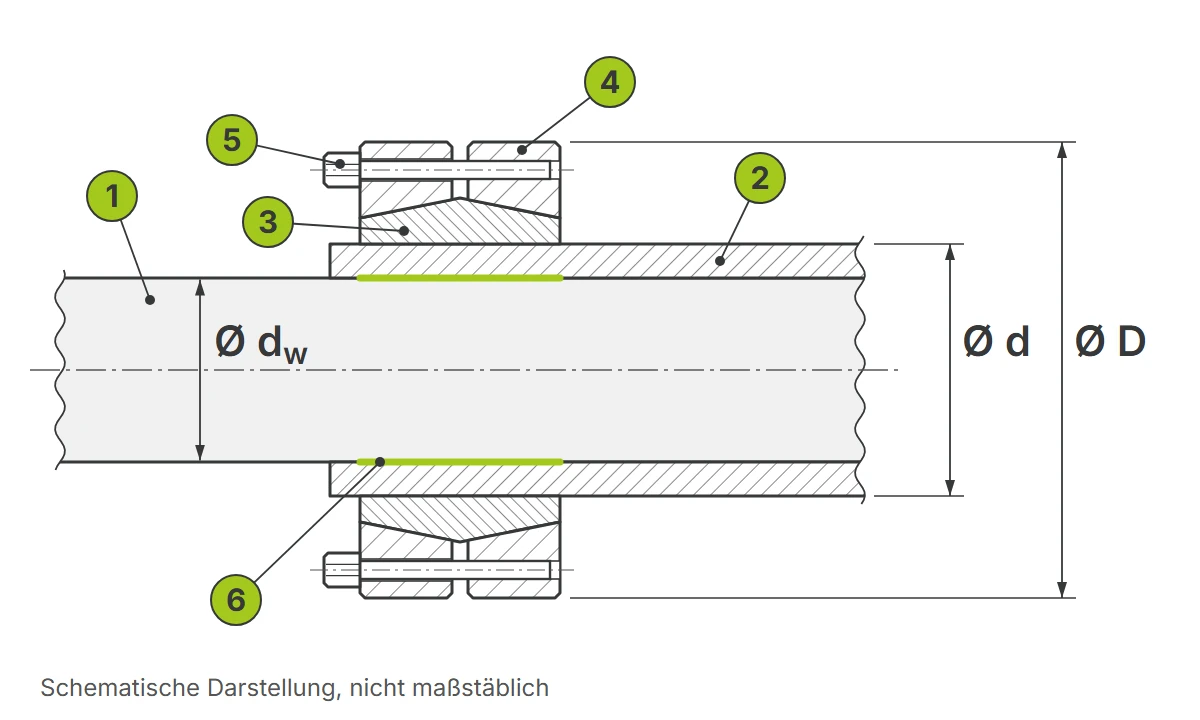

So sitzt die Schrumpfscheibe auf der Hohlwelle

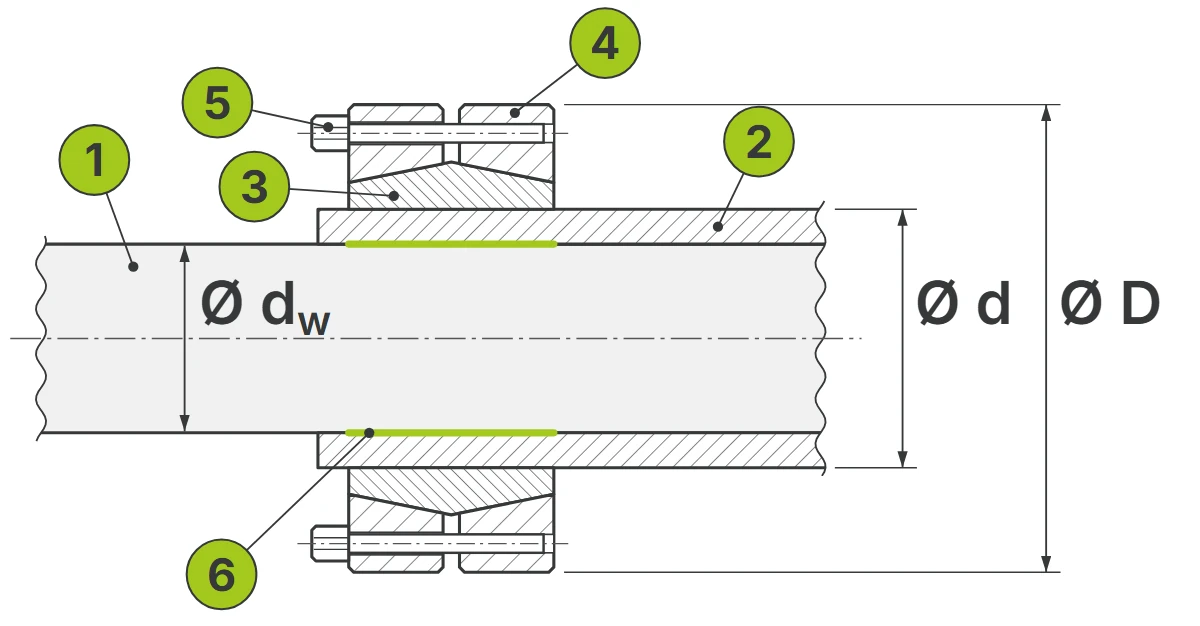

Einbausituation (schematisch, nicht maßstäblich): 1 Vollwelle mit Wellen-Ø dw · 2 Hohlwelle mit Außen-Ø d · 3 inneres Konusteil mit doppelter Kegelfläche · 4 zwei äußere Konusteile mit Innenkegel, Außen-Ø D · 5 Spannschrauben · 6 Pressfuge zwischen Hohlwelle und Vollwelle
Beim Anziehen der Spannschrauben werden die beiden äußeren Konusteile aufeinander zu gezogen und gleiten über die Kegelflächen des inneren Konusteils; dieses presst die Hohlwelle radial auf die Vollwelle.
- Außen-Ø der Hohlwelle bestimmen
Messen Sie die Hohlwelle an der Stelle, an der die Schrumpfscheibe sitzen soll. Dieser Durchmesser entspricht der Bohrung d und legt die Größe fest. - Wellen-Ø prüfen
Prüfen Sie in der Tabelle, ob der Durchmesser Ihrer Anschlusswelle in der Zeile dieser Größe steht. Jede Größe nennt drei Wellen-Ø. Steht Ihr Wert nicht dabei, prüfen wir die Auslegung mit Ihnen. - Bauraum prüfen
Vergleichen Sie den Außen-Ø D mit dem verfügbaren Platz um die Hohlwelle. - Passung festlegen
Der Außen-Ø der Hohlwelle wird in h8 ausgeführt, die Passung zwischen Hohlwelle und Anschlusswelle richtet sich nach dem Wellen-Ø (Tabelle „Passungen der Schrumpfscheibe STW96“). Grundlagen erklärt der Ratgeber Passungen & ISO-Toleranzen. - Technische Anforderungen klären
Legen Sie die Betriebsbedingungen Ihrer Anwendung fest. Die übertragbaren Werte hängen vom Wellen-Ø ab; Auslegung und übertragbare Drehmomente der passenden Größe nennen wir Ihnen auf Anfrage in der Beratung. - Zugänglichkeit der Schrauben prüfen
Achten Sie darauf, dass die Spannschrauben nach dem Einbau mit einem Drehmomentschlüssel erreichbar bleiben.
Beispiel: Hohlwelle mit 24 mm Außen-Ø, Anschlusswelle 20 mm → Schrumpfscheibe STW96-24x50. Bei einer Anschlusswelle von 42 mm kommen zwei Größen in Frage: STW96-50x90 für eine Hohlwelle mit 50 mm oder STW96-55x100 für eine Hohlwelle mit 55 mm Außen-Ø.
Beratung zur Schrumpfscheibe Sie sind unsicher, welche Größe zu Ihrer Hohlwelle passt? Unser Team berät Sie gern zur Auswahl. Nutzen Sie dazu die Kontaktseite. |
FAQ zu Schrumpfscheiben
Was ist eine Schrumpfscheibe?
Eine Schrumpfscheibe ist ein Spannelement, das eine Hohlwelle reibschlüssig mit einer Welle verbindet. Sie wird außen auf die Hohlwelle gesetzt und über Spannschrauben festgezogen. Dabei entsteht eine spielfreie Welle-Nabe-Verbindung ohne Passfedernut.
Wie funktioniert eine Schrumpfscheibe?
Beim Anziehen der Schrauben verschieben sich die Konusteile gegeneinander. Über die Kegelflächen entsteht eine Radialpressung, die die Hohlwelle auf die Anschlusswelle drückt. Die Kraft wird dann durch Reibung zwischen den Bauteilen übertragen.
Wofür werden Schrumpfscheiben bei Getrieben mit Hohlwelle verwendet?
Sie befestigen das Getriebe mit seiner Hohlwelle auf der Maschinenwelle, etwa bei Aufsteckgetrieben. Die Verbindung ist spielfrei und lässt sich für Wartung oder Austausch wieder lösen. Eine Nut für eine Passfeder ist nicht nötig.
Wie montiere ich eine Schrumpfscheibe richtig?
Die Passfläche zwischen Hohlwelle und Welle muss sauber sein; wie die Kontaktflächen vorbereitet werden, klären Sie am besten vorab mit unserem Team. Schieben Sie die Hohlwelle auf die Welle und setzen Sie die Schrumpfscheibe an der vorgesehenen Stelle auf. Ziehen Sie die Schrauben erst an, wenn die Hohlwelle auf der Welle sitzt, und dann gleichmäßig in mehreren Umläufen. Zum Lösen entlasten Sie die Schrauben ebenfalls gleichmäßig und schrittweise. Zu Einzelheiten der Montage beraten wir Sie gern über unsere Kontaktseite.
Woran erkenne ich, welche Schrumpfscheibe zu Hohlwelle und Welle passt?
Die Schrumpfscheibe sitzt außen auf der Hohlwelle, deshalb legt der Außendurchmesser der Hohlwelle die Größe fest: Er entspricht der Bohrung d. Prüfen Sie dann, ob der Durchmesser Ihrer Anschlusswelle in der Tabelle für diese Größe genannt ist; für jede Größe der Baureihe STW96 sind drei Wellen-Ø ausgewiesen. Kennen Sie nur den Wellen-Ø, kommen oft mehrere Größen in Frage, entscheidend bleibt der Außendurchmesser der Hohlwelle. Vergleichen Sie außerdem den Außendurchmesser D mit Ihrem Bauraum. Für andere Wellendurchmesser prüfen wir die Auslegung mit Ihnen über die Kontaktseite.
Welche Passungen gelten bei der Schrumpfscheibe STW96?
Der Außendurchmesser der Hohlwelle, auf dem die Schrumpfscheibe sitzt, wird in h8 ausgeführt. Für die Passung zwischen Hohlwelle und eingesteckter Welle gelten je nach Wellendurchmesser: 18–30 mm H6/j6, 30–50 mm H6/h6, 50–80 mm H6/g6, 80–500 mm H7/g6. Liegt der Wellen-Ø genau auf 30, 50 oder 80 mm, stimmen wir die Passung mit Ihnen ab. Rautiefe höchstens Rt 16 µm. Grundlagen zu den Toleranzklassen erklärt unser Ratgeber Passungen & ISO-Toleranzen.
Welches Anzugsmoment gilt für Schrumpfscheiben?
Das Anzugsmoment hängt von Größe und Schraubenbestückung ab. Ziehen Sie die Schrauben mit einem Drehmomentschlüssel gleichmäßig an; den Wert für Ihre Größe nennen wir Ihnen in der Beratung.
