Schrumpfscheibe STW96-62x110
28,60 €
Sofort verfügbar
- Kostenloser Versand ab 50 € Warenwert (innerhalb Deutschlands)
- Schneller Versand mit DHL oder UPS
- Kauf auf Rechnung für Firmenkunden nach Freigabe
- Geschäftskundenkonditionen nach Freigabe
Schrumpfscheiben
Verwandte KategorienEigenschaften im Überblick
Bohrung d
Wellen-Ø dw
Außen-Ø D
Länge L
Anzahl Schrauben
Gewicht

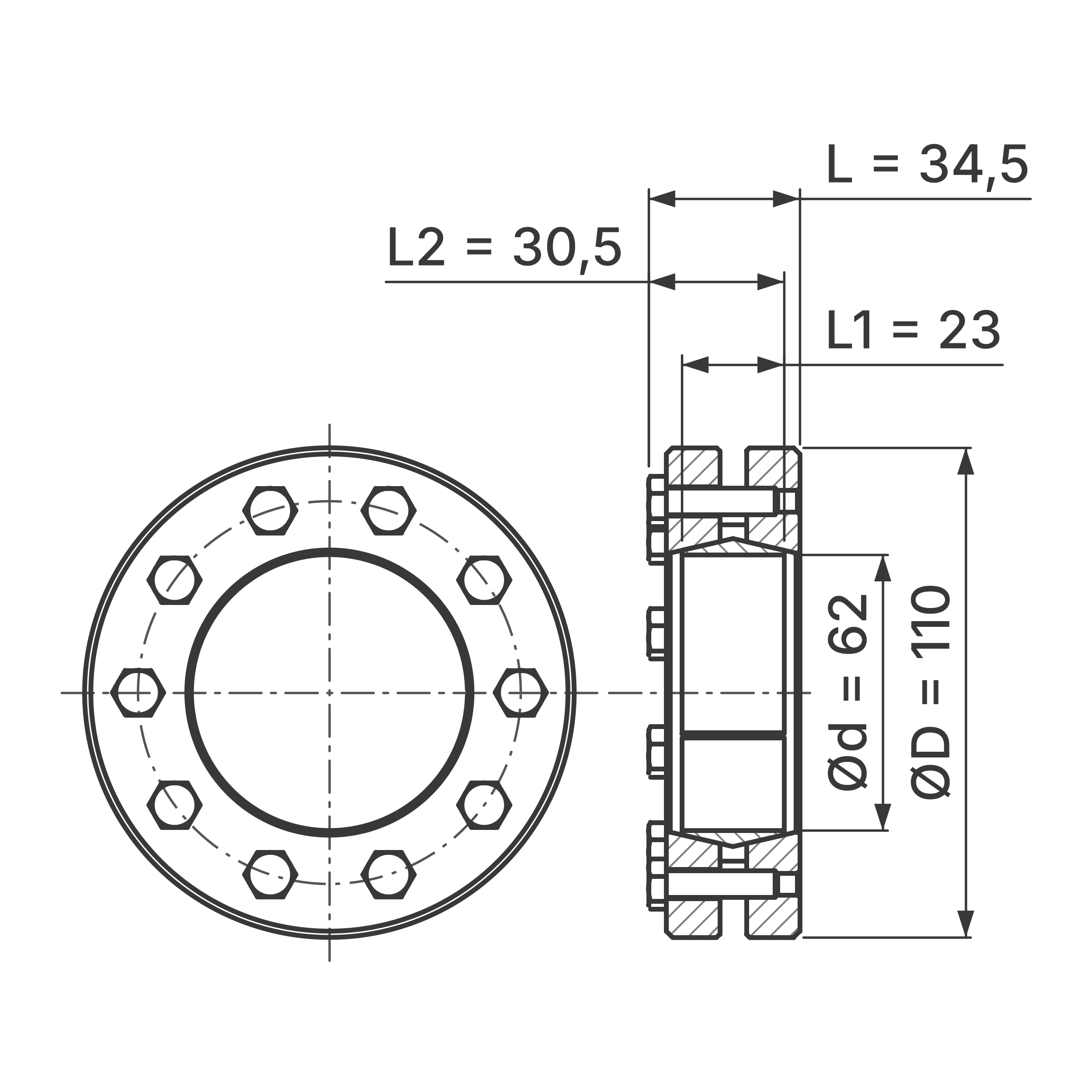

Maßskizze
Maße dieser Größe
- Bohrung d
- 62 mm
- Außen-Ø D
- 110 mm
- Länge L
- 34,5 mm
- Länge L1
- 23 mm
- Länge L2
- 30,5 mm
Schematische Darstellung, nicht maßstäblich. Alle Maße in mm.
Einbausituation
- 1Vollwelle mit Wellen-Ø dw
- 2Hohlwelle, z. B. eines Aufsteckgetriebes; ihr Außen-Ø d entspricht der Bohrung der Schrumpfscheibe
- 3Inneres Konusteil mit doppelter Kegelfläche
- 4Zwei äußere Konusteile mit Innenkegel; ihr Außen-Ø ist D
- 5Spannschrauben, axial angeordnet
- 6Pressfuge zwischen Hohlwelle und Vollwelle: Hier wird die Kraft reibschlüssig übertragen
Beim Anziehen der Spannschrauben werden die beiden äußeren Konusteile aufeinander zu gezogen und gleiten über die Kegelflächen des inneren Konusteils; dieses presst die Hohlwelle radial auf die Vollwelle.
Für die STW96-62x110: Hohlwelle Ø d = 62 mm, Vollwelle Ø dw = 48, 50 oder 52 mm, Außen-Ø D = 110 mm.
Technische Daten
| Merkmal | Wert |
|---|---|
| Allgemein | |
| Artikelnummer | STW-063679 |
| Bezeichnung | STW96-62x110 |
| Baureihe | STW96 |
| Bauform | Schrumpfscheibe |
| Werkstoff | Stahl |
| Anzahl Schrauben | 10 |
| Abmessungen | |
| Bohrung d (= Außen-Ø der Hohlwelle) | 62 mm |
| Wellen-Ø dw der Anschlusswelle | 48, 50 oder 52 mm |
| Außen-Ø D | 110 mm |
| Länge L | 34,5 mm |
| Länge L1 | 23 mm |
| Länge L2 | 30,5 mm |
| Gewicht | 1,3 kg |
| Passung und Oberfläche | |
| Toleranz Außen-Ø der Hohlwelle (Sitz der Scheibe) | h8 |
| Passung Hohlwelle / Anschlusswelle | Wellen-Ø 48 mm: H6/h6 Wellen-Ø 50 mm: liegt auf der Bereichsgrenze (H6/h6 oder H6/g6), Passung bitte mit uns abstimmen Wellen-Ø 52 mm: H6/g6 |
| Oberflächenrauheit | Rt ≤ 16 µm |
Maße in mm, Bedeutung der Längenmaße siehe Maßskizze. Die Bohrung d entspricht dem Außen-Ø der Hohlwelle, dw ist der Durchmesser der Anschlusswelle in der Hohlwelle. Andere Wellen-Ø auf Anfrage, wir prüfen die Auslegung.
Häufige Fragen
Fragen zur Auswahl?
Wir unterstützen Sie bei der Auswahl von Schrumpfscheiben, bei Wellen- und Nabentoleranzen und beim Austausch vorhandener Verbindungen. Steinbach GmbH – seit 2014, Team mit über 30 Jahren Branchenerfahrung.
Schrumpfscheibe STW96-62x110
Produktinformationen "Schrumpfscheibe STW96-62x110"

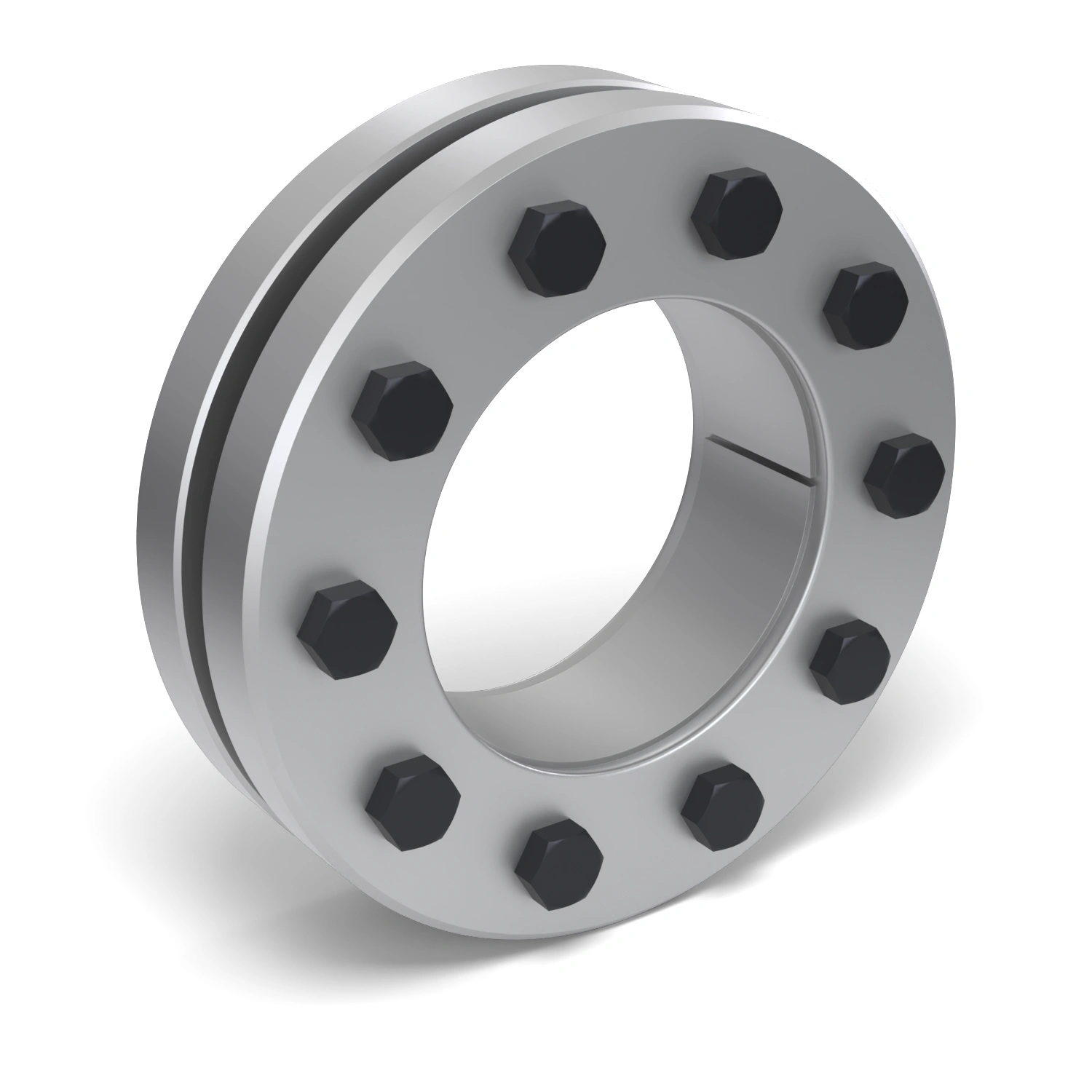

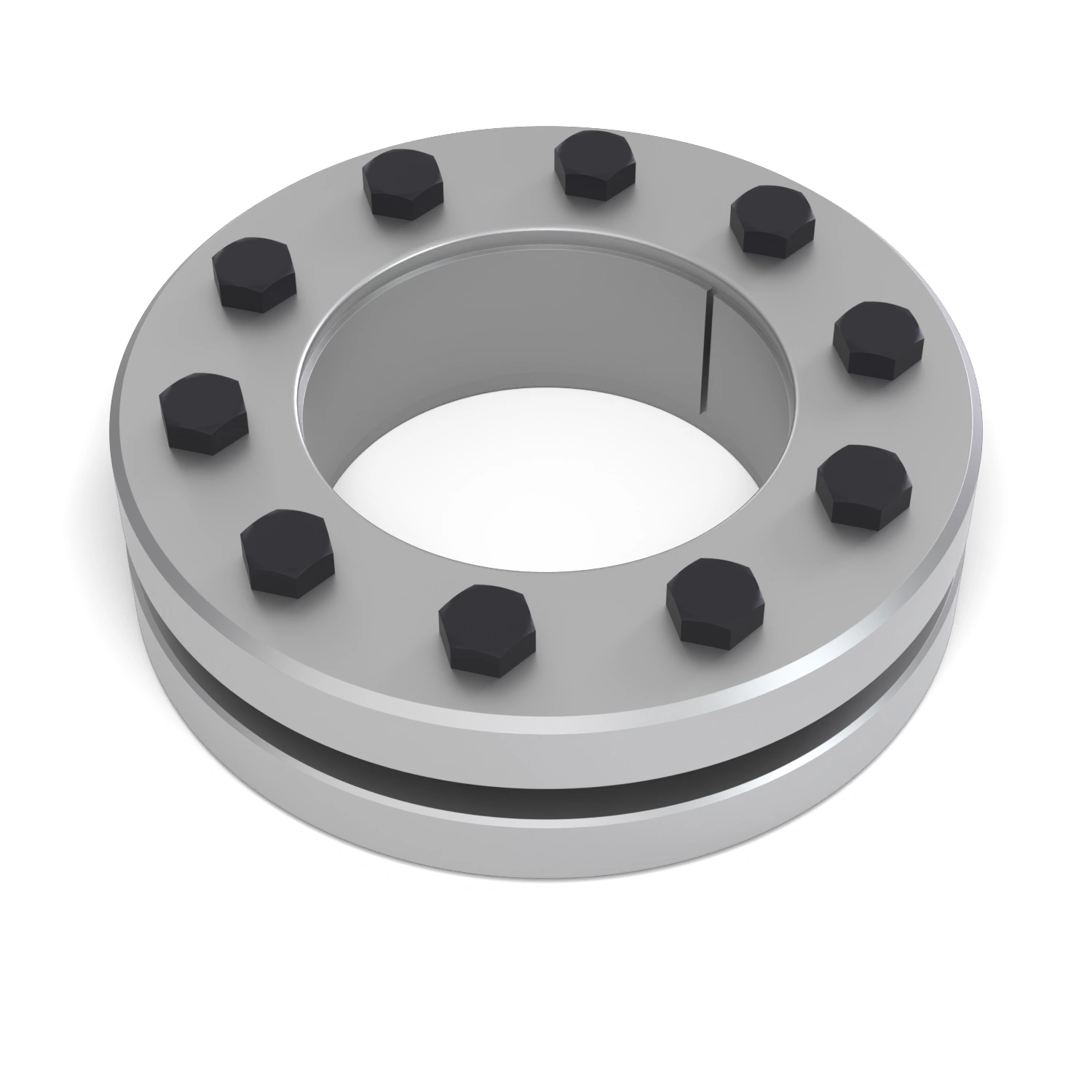

Die Schrumpfscheibe STW96-62x110 aus Stahl verbindet eine Hohlwelle spielfrei mit der Anschlusswelle, zum Beispiel am Aufsteckgetriebe. Sie sitzt außen auf der Hohlwelle und presst diese über Kegelflächen reibschlüssig auf die Welle – ohne Passfedernut. Sie gehört zur Baureihe STW96 der Schrumpfscheiben.
Die Bohrung d von 62 mm entspricht dem Außen-Ø der Hohlwelle, der Außen-Ø D der Scheibe beträgt 110 mm. Für die Anschlusswelle in der Hohlwelle sind die Wellen-Ø 48, 50 oder 52 mm ausgewiesen; andere Wellen-Ø auf Anfrage. Beim Anziehen der Spannschrauben verschieben sich die Konusteile gegeneinander und erzeugen die Radialpressung; die Verbindung arbeitet spielfrei und lässt sich wieder lösen.
Das Drehmoment wird direkt zwischen Hohlwelle und Welle übertragen, nicht über die Schrumpfscheibe. Die übertragbaren Werte hängen vom Wellen-Ø ab, die Auslegung für Ihre Anwendung klären wir mit Ihnen. Prüfen Sie den Außen-Ø D gegen den Bauraum und achten Sie darauf, dass die Spannschrauben nach dem Einbau zugänglich bleiben. Passungen von Hohlwelle und Anschlusswelle erläutert der Ratgeber Passungen & ISO-Toleranzen. Bei Fragen hilft unser Team: Beratung vereinbaren.
| Innen-Ø (mm): | 62 |
|---|---|
| Anzahl Schrauben: | 10 |
| Außen-Ø (mm): | 110 |
| Baureihe: | STW96 |
| Material: | Stahl |
