Stromisolierte Wälzlager – Schutz vor Lagerströmen

Stromisolierte Wälzlager sind elektrisch isolierte Lager, die schädliche Lagerströme verhindern. Besonders bei umrichtergespeisten Elektromotoren entstehen Spannungen, die sich über das Lager entladen und die Laufbahnen beschädigen. Isolierte Lager unterbrechen diesen Stromdurchgang und schützen so vor vorzeitigem Ausfall.

Bei antriebstechnik.shop finden Sie stromisolierte Wälzlager für FU-Antriebe und Elektromotoren. Sie gehören zu unserem breiten Wälzlager-Sortiment und ergänzen klassische Rillenkugellager dort, wo elektrische Belastung im Spiel ist. Eine besonders leistungsfähige Variante sind Hybridlager mit Keramik-Wälzkörpern, etwa von CeramicSpeed.

Was sind stromisolierte Wälzlager?

Ein stromisoliertes Wälzlager ist ein Wälzlager, dessen Stromdurchgang zwischen Innen- und Außenring gezielt unterbrochen ist. Dadurch kann sich elektrische Spannung nicht über die Wälzkörper entladen. Genau diese Entladungen verursachen sonst feine Schmelzkrater und mit der Zeit eine wellenförmige Riffelbildung auf den Laufbahnen.

Auftreten können Lagerströme vor allem bei frequenzumrichtergespeisten Elektromotoren (FU-Antrieben). Die schnelle Schaltfrequenz des Umrichters erzeugt eine Gleichtakt­spannung, die zu einer Spannung über dem Lager führt. Übersteigt diese die Durchschlagfestigkeit des Schmierfilms, kommt es zu einer funkenartigen Entladung – dem sogenannten EDM-Effekt (Electric Discharge Machining).

Stromisolierte Wälzlager erreichen die Isolierung typischerweise auf zwei Wegen: durch eine Keramikbeschichtung der Lagerringe (z. B. Schaeffler „J20AA"/Insutect) oder durch keramische Wälzkörper (Hybridlager). Beide Varianten halten den Strom vom metallischen Pfad fern und verlängern so die Lebensdauer der Lagerung deutlich.

Bauformen und Isolierungsarten

Für die Stromisolierung gibt es zwei bewährte Prinzipien, die sich in Aufbau und Eigenschaften unterscheiden:

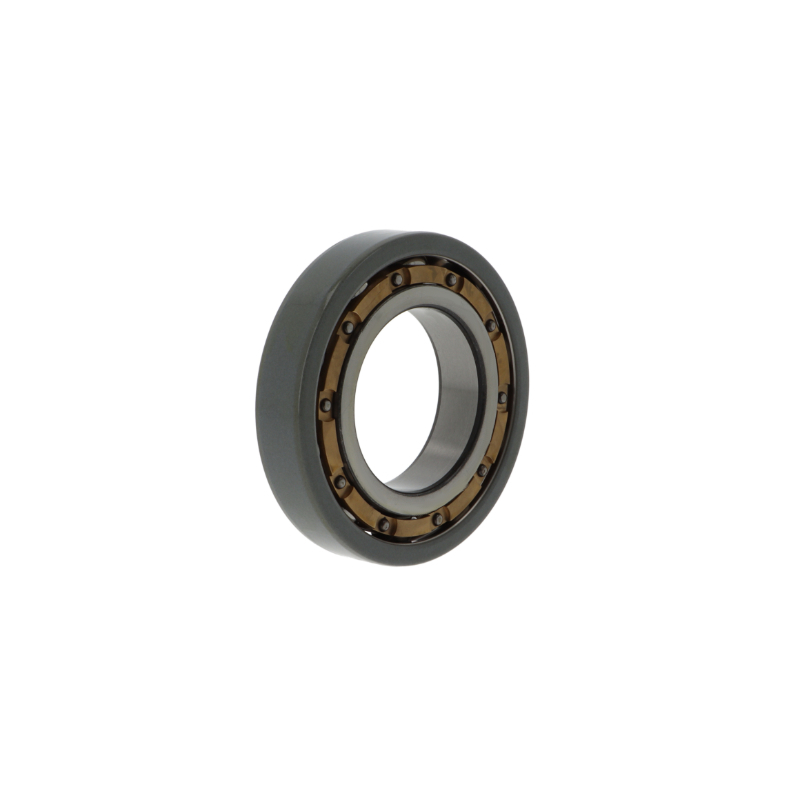

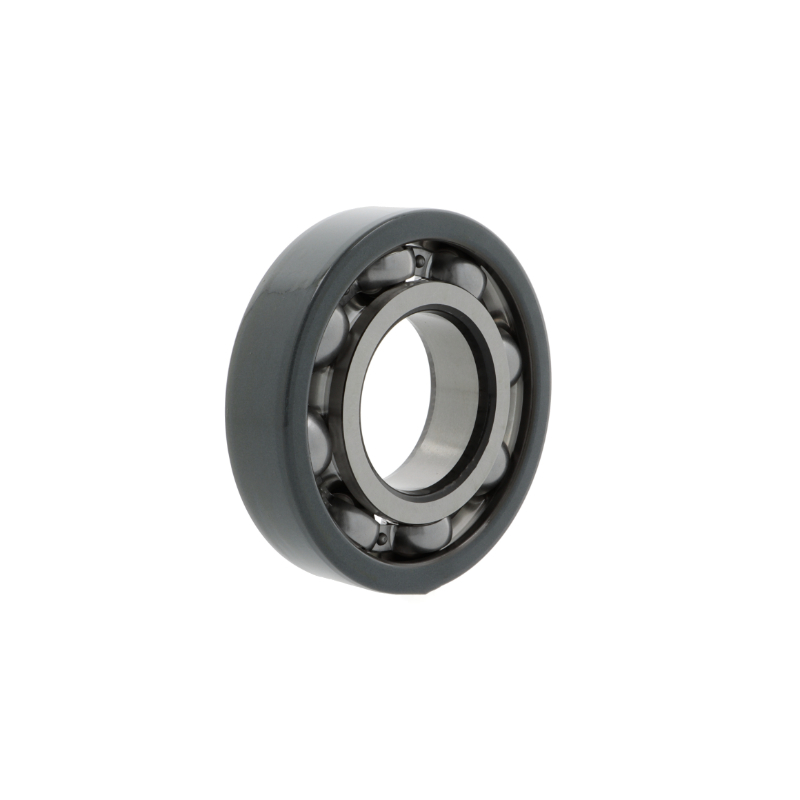

Keramikbeschichtete Lager

Bei dieser Bauform ist die Mantelfläche des Außen- oder Innenrings mit einer elektrisch isolierenden Oxidkeramik beschichtet. Die Beschichtung wirkt wie eine Sperrschicht und verhindert den Stromdurchgang, während die Lagergeometrie unverändert bleibt. Solche Lager (Suffix z. B. „J20AA") sind maßgleich zu unbeschichteten Standardlagern und damit direkt austauschbar.

Hybridlager mit Keramik-Wälzkörpern

Hybridlager kombinieren Stahlringe mit Wälzkörpern aus Siliziumnitrid (Si₃N₄). Die nichtleitende Keramik unterbricht den Strompfad zuverlässig und bietet zusätzlich Vorteile bei hohen Drehzahlen und Temperaturen. Leistungsfähige Hybrid- und Vollkeramiklager finden Sie bei uns in der Reihe CeramicSpeed.

Anwendungen von stromisolierten Wälzlagern

Überall dort, wo elektrische Maschinen mit Frequenzumrichtern betrieben werden, ist Stromisolierung sinnvoll:

• Frequenzumrichter-gespeiste Elektromotoren
  Asynchron- und Servomotoren mit FU-Ansteuerung, vor allem am Nichtantriebsseiten-Lager.
• Generatoren und Windkraft
  Lagerstellen mit hoher elektrischer Belastung in der Energietechnik.
• Pumpen, Lüfter und Geblase
  Drehzahlgeregelte Antriebe in der Anlagentechnik.
• Antriebs- und Bahntechnik
  Traktionsmotoren und sonstige Antriebe mit Umrichterbetrieb.

Auswahlhilfe: So finden Sie das passende isolierte Lager

Bei der Auswahl eines stromisolierten Wälzlagers helfen diese Schritte:

1. Abmessungen übernehmen
   Bohrung, Außendurchmesser und Breite des bisherigen Lagers bestimmen – isolierte Lager sind in der Regel maßgleich.
2. Isolierungsart wählen
   Keramikbeschichtung für den maßgleichen Standardtausch, Hybridlager bei zusätzlichem Bedarf an Drehzahl und Temperatur.
3. Einbaulage beachten
   Häufig genügt es, das nichtantriebsseitige Lager zu isolieren, um den Stromkreis zu unterbrechen.
4. Schmierung und Dichtung
   Passende Fettfüllung und Dichtungsvariante für Drehzahl und Umgebung festlegen.
