Vierpunktlager der QJ-Baureihe – einreihige Schwenklager für axiale Belastungen in beiden Richtungen, kompakter als ein Paar Schrägkugellager. Von Markenherstellern wie FAG, SKF und INA – ab Lager lieferbar.
Produkte filtern
-
Wälzlager
- Rillenkugellager
- CeramicSpeed
- Spindellager
- Vierpunktlager
- Pendelkugellager
- Spannlager
- Kegelrollenlager
- Schrägkugellager
- Zylinderrollenlager
- Pendelrollenlager
- Axial-Rillenkugellager
- Nadellager
- Stromisolierte Wälzlager
- Kugellager
- Kurvenrollen
- Laufrollen
- Profillaufrollen
- GJN Kugellager
- Corrotec-Kugellager
- Gehäuselager
- Keilriemen
- Keilriemenscheiben
- Zahnriemen
- Zahnriemenräder
- Ketten
- Kettenräder
- Dichtungen
- Gleitlager
- Keilnaben & Keilwellen
- Zubehör
- Stirnzahnräder
- Hersteller
QJ205-XL-MPA
Vierpunktlager QJ205-XL-MPA vom Hersteller FAG, Hauptabmessungen nach DIN 628-4, zerlegbar, mit geteiltem Innenring
QJ206-XL-MPA
Vierpunktlager QJ206-XL-MPA vom Hersteller FAG, Hauptabmessungen nach DIN 628-4, zerlegbar, mit geteiltem Innenring
QJ207-XL-MPA
Vierpunktlager QJ207-XL-MPA vom Hersteller FAG, Hauptabmessungen nach DIN 628-4, zerlegbar, mit geteiltem Innenring
QJ208-XL-MPA
Vierpunktlager QJ208-XL-MPA vom Hersteller FAG, Hauptabmessungen nach DIN 628-4, zerlegbar, mit geteiltem Innenring

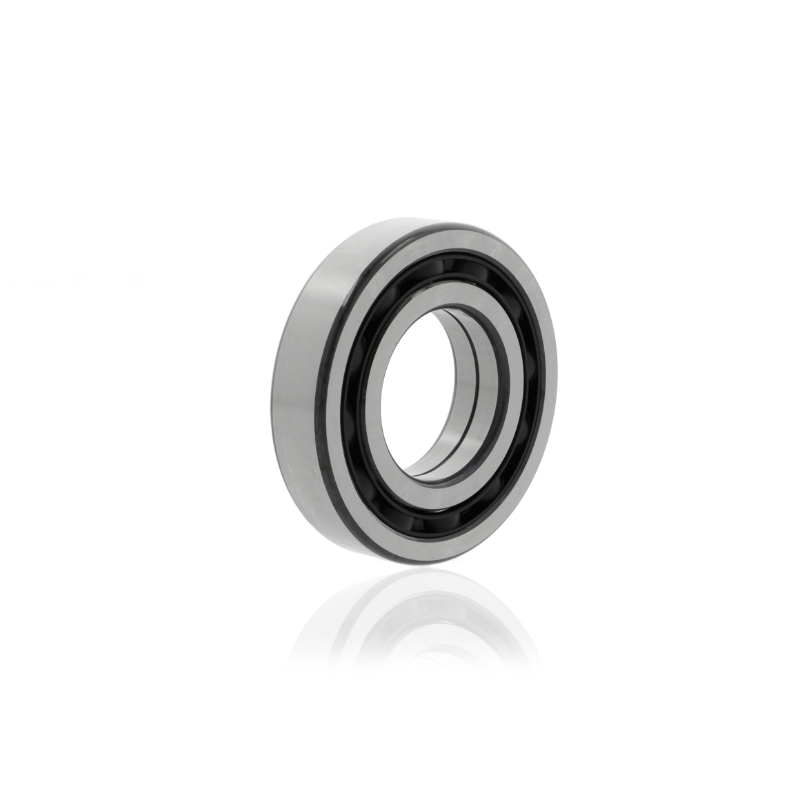

QJ208-XL-TVP
Vierpunktlager QJ208-XL-TVP vom Hersteller FAG, Hauptabmessungen nach DIN 628-4, zerlegbar, mit geteiltem Innenring
QJ209-XL-MPA
Vierpunktlager QJ209-XL-MPA vom Hersteller FAG, Hauptabmessungen nach DIN 628-4, zerlegbar, mit geteiltem Innenring
QJ209-XL-MPA-C3
Vierpunktlager QJ209-XL-MPA-C3 vom Hersteller FAG, Hauptabmessungen nach DIN 628-4, zerlegbar, mit geteiltem Innenring
QJ209-XL-TVP
Vierpunktlager QJ209-XL-TVP vom Hersteller FAG, Hauptabmessungen nach DIN 628-4, zerlegbar, mit geteiltem Innenring
QJ209-XL-TVP-C3
Vierpunktlager QJ209-XL-TVP-C3 vom Hersteller FAG, Hauptabmessungen nach DIN 628-4, zerlegbar, mit geteiltem Innenring
QJ210-XL-MPA
Vierpunktlager QJ210-XL-MPA vom Hersteller FAG, Hauptabmessungen nach DIN 628-4, zerlegbar, mit geteiltem Innenring
QJ210-XL-MPA-C3
Vierpunktlager QJ210-XL-MPA-C3 vom Hersteller FAG, Hauptabmessungen nach DIN 628-4, zerlegbar, mit geteiltem Innenring
QJ211-XL-MPA
Vierpunktlager QJ211-XL-MPA vom Hersteller FAG, Hauptabmessungen nach DIN 628-4, zerlegbar, mit geteiltem Innenring
QJ211-XL-MPA-C3
Vierpunktlager QJ211-XL-MPA-C3 vom Hersteller FAG, Hauptabmessungen nach DIN 628-4, zerlegbar, mit geteiltem Innenring
QJ211-XL-TVP
Vierpunktlager QJ211-XL-TVP vom Hersteller FAG, Hauptabmessungen nach DIN 628-4, zerlegbar, mit geteiltem Innenring
QJ211-XL-TVP-C3
Vierpunktlager QJ211-XL-TVP-C3 vom Hersteller FAG, Hauptabmessungen nach DIN 628-4, zerlegbar, mit geteiltem Innenring
QJ212-XL-MPA
Vierpunktlager QJ212-XL-MPA vom Hersteller FAG, Hauptabmessungen nach DIN 628-4, zerlegbar, mit geteiltem Innenring
QJ212-XL-MPA-C3
Vierpunktlager QJ212-XL-MPA-C3 vom Hersteller FAG, Hauptabmessungen nach DIN 628-4, zerlegbar, mit geteiltem Innenring
QJ212-XL-TVP
Vierpunktlager QJ212-XL-TVP vom Hersteller FAG, Hauptabmessungen nach DIN 628-4, zerlegbar, mit geteiltem Innenring
QJ213-XL-MPA
Vierpunktlager QJ213-XL-MPA vom Hersteller FAG, Hauptabmessungen nach DIN 628-4, zerlegbar, mit geteiltem Innenring
QJ213-XL-MPA-C3
Vierpunktlager QJ213-XL-MPA-C3 vom Hersteller FAG, Hauptabmessungen nach DIN 628-4, zerlegbar, mit geteiltem Innenring
QJ214-XL-MPA
Vierpunktlager QJ214-XL-MPA vom Hersteller FAG, Hauptabmessungen nach DIN 628-4, zerlegbar, mit geteiltem Innenring
QJ214-XL-MPA-C3
Vierpunktlager QJ214-XL-MPA-C3 vom Hersteller FAG, Hauptabmessungen nach DIN 628-4, zerlegbar, mit geteiltem Innenring
QJ214-XL-TVP
Vierpunktlager QJ214-XL-TVP vom Hersteller FAG, Hauptabmessungen nach DIN 628-4, zerlegbar, mit geteiltem Innenring
QJ214-XL-TVP-C3
Vierpunktlager QJ214-XL-TVP-C3 vom Hersteller FAG, Hauptabmessungen nach DIN 628-4, zerlegbar, mit geteiltem Innenring
Vierpunktlager
Vierpunktlager sind einreihige Kugellager mit einem speziell konstruierten Vier-Punkt-Kontakt zwischen Kugeln und Laufbahnen. Diese Konstruktion ermöglicht die gleichzeitige Aufnahme radialer Kräfte und hoher axialer Kräfte aus beiden Richtungen in einem einzigen kompakten Lager. Damit ersetzen Vierpunktlager – oft auch als Schwenklager bezeichnet – in vielen Anwendungen zwei gegeneinander montierte Schrägkugellager oder ein Axial- plus ein Radiallager bei deutlich geringerem Platzbedarf.
Bei Antriebstechnik.shop finden Sie ein Sortiment an Vierpunktlagern der QJ-Baureihe von Markenherstellern wie FAG, SKF und INA. Für unterschiedliche Lastprofile bieten wir ergänzend Schrägkugellager, Axial-Rillenkugellager und Pendelkugellager an. Bei rein radialer Belastung sind Rillenkugellager in der Regel die effizientere Wahl.
Was sind Vierpunktlager?
Vierpunktlager (auch Vier-Punkt-Kugellager, Vierpunktkugellager oder QJ-Lager genannt) sind einreihige Kugellager, bei denen jede Kugel mit vier Punkten in Kontakt mit den Laufbahnen steht. Erreicht wird dies durch eine spezielle Laufbahngeometrie: Innen- und Außenring sind so profiliert, dass die Kugeln in beiden Rillen je zwei Berührungspunkte haben, was einen X-förmigen Kraftfluss erzeugt.
Durch die Vier-Punkt-Kontaktgeometrie können Vierpunktlager axiale Kräfte in beiden Richtungen und gleichzeitig radiale Kräfte aufnehmen – ähnlich wie ein Paar Schrägkugellager in O-Anordnung, jedoch in einem einzigen Lager. Dies ermöglicht sehr kompakte Lösungen bei gleichzeitig hoher axialer Tragfähigkeit, weshalb Vierpunktlager auch als platzsparende Schwenklager-Alternative häufig zum Einsatz kommen.
Da der Vier-Punkt-Kontakt bei reiner Radialbelastung zu erhöhter Reibung führen kann, werden Vierpunktlager bevorzugt in Anwendungen mit überwiegend axialen oder kombinierten Lasten eingesetzt. Für reine Radiallasten sind Rillenkugellager die effizientere Lösung.
Typische Bauformen und Ausführungen von Vierpunktlagern
Vierpunktlager werden in mehreren Varianten angeboten, die sich hinsichtlich Innenring-Design, Käfigausführung und Abdichtung unterscheiden.
Vierpunktlager mit geteiltem Innenring
Die Standardausführung von Vierpunktlagern hat einen geteilten Innenring. Dies ermöglicht das Einlegen der maximalen Kugelanzahl, was zu hoher Tragfähigkeit führt. Der geteilte Innenring erfordert beim Einbau etwas mehr Sorgfalt, da beide Hälften korrekt positioniert werden müssen.
Vierpunktlager mit einteiligem Außenring
Der Außenring ist in der Regel einteilig ausgeführt und wird in das Gehäuse eingepresst. Die Teilung des Innenrings ermöglicht die Montage direkt auf der Welle, ohne die Kugeln einzeln einsetzen zu müssen. Für radial freigestellte Anwendungen können die Außenringe optional mit Haltenuten als Verdrehsicherung ausgeführt werden.
Abgedichtete Ausführungen
Für wartungsarmen Betrieb in rauen Umgebungen sind abgedichtete Vierpunktlager mit Gummidichtungen auf einer oder beiden Seiten erhältlich. Diese schützen das Schmiermittel und verhindern Schmutzeinwirkung ohne externe Nachschmierung.
Typische Abmessungen, Bezeichnungen und Materialausführungen
Vierpunktlager werden nach ISO 15 in den gleichen Abmessungsreihen wie Rillenkugellager (Baureihe 6) und Schrägkugellager (Baureihe 7) angeboten. Die ISO-Bezeichnung beginnt mit dem Präfix QJ – typische Bezeichnungen sind QJ210 (Bohrung 50 mm) oder QJ215-TVP2 (Bohrung 75 mm, Kunststoffkäfig). Die nachfolgende Zahl folgt dem üblichen Bohrungsschlüssel: QJ210 entspricht 10 × 5 = 50 mm Bohrung.
In unserem Sortiment finden Sie Vierpunktlager der Baureihen QJ200, QJ300 und QJ1000 in gängigen Standardgrößen. Käfige bestehen aus Stahl, Messing oder Polyamid (Suffixe TVP, TVH). Polyamidkäfige bieten gutes Gleitverhalten und sind für moderate Anwendungen geeignet, während Messingkäfige sich bei erhöhten Temperaturen und schweren Schmiermedien empfehlen.
Ringe und Kugeln bestehen standardmäßig aus durchgehärtetem Wälzlagerstahl (100Cr6). Für Sonderbedingungen sind Edelstahlausführungen erhältlich. Die Lagerluft ist für Standardanwendungen auf Normal eingestellt – C3-Lagerluft empfiehlt sich bei Presspassungen oder erhöhten Betriebstemperaturen.
Anwendungen von Vierpunktlagern
Vierpunktlager sind besonders geeignet, wenn hohe axiale Kräfte aus beiden Richtungen bei gleichzeitig begrenztem Einbauraum auftreten. Sie werden häufig als Schwenklager in industriellen Antrieben verbaut.
Typische Einsatzbereiche sind:
- Windenergieanlagen – Rotorblattverstellung
In den Blattverstellsystemen von Windkraftanlagen werden Vierpunktlager für die Lagerung der Rotorblätter eingesetzt, wo sehr hohe Axialkräfte bei gleichzeitiger Drehbewegung auftreten. - Krane, Drehkränze und Schwenkarme
Drehkränze und Schwenkarme nutzen Vierpunktlager, um die auftretenden Stützmomente und Axialkräfte bei Schwenkbewegungen aufzunehmen – eine kompakte Alternative zu klassischen Schwenklagern. - Landmaschinen und Bodenbearbeitung
In Anbaugeräten und Bodenbearbeitungsmaschinen entstehen wechselnde Axial- und Radialkräfte, die Vierpunktlager effizient aufnehmen können. - Werkzeugmaschinen – Rundtische und Schwenktische
In Rund- und Schwenktischen von Bearbeitungszentren ermöglichen Vierpunktlager die Aufnahme von Tischgewicht und Bearbeitungskräften in einer kompakten Einheit. - Fördertechnik – Drehtische und Palettierroboter
Palettierroboter, Drehtransporteure und Schwenkarme nutzen Vierpunktlager für zuverlässige, wartungsarme Lagerung bei wechselnden Lastrichtungen. - Getriebebau
In Getrieben kommen Vierpunktlager zum Einsatz, wenn axiale Belastungen in beiden Richtungen auftreten und eine enge axiale Führung bei geringer Lagerbreite gefordert ist – oft als Axiallager mit radialem Spiel kombiniert mit einem Radiallager.
Die spezifische Stärke des Vierpunktlagers liegt in seiner Fähigkeit, als Ersatz für zwei Schrägkugellager zu dienen – mit weniger Einbauraum, weniger Teilen und einfacherer Montage.
Auswahlhilfe: So finden Sie das passende Vierpunktlager
Die Auswahl eines Vierpunktlagers ist dann sinnvoll, wenn axiale Kräfte in beiden Richtungen aufgenommen werden müssen und ein kompaktes Lager erwünscht ist.
Bei Antriebstechnik.shop können Sie Vierpunktlager gezielt nach relevanten Parametern filtern und so Schritt für Schritt eingrenzen. Die folgenden Kriterien helfen bei der Auswahl:
- Axiale und radiale Belastung
Prüfen Sie die Kräfteverhältnisse. Vierpunktlager eignen sich für überwiegend axiale oder kombinierte Lasten, sind bei rein radialer Belastung aber weniger effizient als Rillenkugellager. - Einbauraum
Wenn der Einbauraum kein Paar Schrägkugellager zulässt, ist ein einzelnes Vierpunktlager die kompaktere Alternative. - Drehzahl
Vierpunktlager erlauben mittlere Drehzahlen. Bei sehr hohen Drehzahlen sind gepaarte Schrägkugellager oder Spindellager oft effizienter. - Baureihe und Abmessungen
Wählen Sie Bohrung und Außendurchmesser passend zur Wellengröße. Die Baureihe (QJ200, QJ300, QJ1000) bestimmt die Tragfähigkeit. - Käfig und Schmierung
Kunststoffkäfig für normale Anwendungen, Messingkäfig für höhere Temperaturen. Fett- oder Ölschmierung je nach Drehzahl und Temperatur. - Dichtung
Für raue Umgebungen abgedichtete Ausführungen wählen. Bei guter Abschirmung im Maschinengehäuse sind offene Lager ausreichend.
Noch unsicher?
Unser Expertenteam berät Sie gerne bei der Auswahl des passenden Vierpunktlagers für Ihre Anwendung.
Jetzt Kontakt aufnehmenFAQ – Häufig gestellte Fragen zu Vierpunktlagern
Was unterscheidet Vierpunktlager von Schrägkugellagern?
Ein Schrägkugellager hat zwei Kontaktpunkte je Kugel und nimmt Axialkräfte nur in einer Richtung auf. Ein Vierpunktlager hat vier Kontaktpunkte und nimmt Axialkräfte aus beiden Richtungen in einem einzigen Lager auf – damit entspricht es einem Paar gegeneinander montierter Schrägkugellager.
Warum sind Vierpunktlager für reine Radialbelastung weniger geeignet?
Bei reiner Radialbelastung kommen durch die Vier-Punkt-Geometrie mehr Kontaktpunkte als nötig ins Spiel, was zu höherer Reibung und mehr Wärmeentwicklung führt. Für reine Radiallasten sind Rillenkugellager effizienter.
Können Vierpunktlager Kippmomente aufnehmen?
Einreihige Vierpunktlager können begrenzte Kippmomente aufnehmen, da der Vier-Punkt-Kontakt in der Laufbahn eine gewisse Steifigkeit gegen Verkippung bietet. Für hohe Kippmomente sind großbohrende Vierpunktlager oder spezielle Drehtischkugellager besser geeignet.
Was bedeutet QJ in der Lagerbezeichnung?
QJ ist das ISO-Kurzzeichen für Vierpunktlager (Vier-Punkt-Kontaktlager). Die nachfolgende Zahl gibt Bohrung und Baugröße an. QJ210 steht zum Beispiel für ein Vierpunktlager mit 50 mm Bohrung (10 × 5 = 50 mm).
Müssen Vierpunktlager paarweise eingebaut werden?
Nein, das ist ein wesentlicher Vorteil: Vierpunktlager können als einzelnes Lager eingesetzt werden und nehmen Axialkräfte aus beiden Richtungen auf. Ein Paar Schrägkugellager ist dafür nicht notwendig.
Welche Schmierung ist für Vierpunktlager geeignet?
Fettschmierung mit Lithiumseifenfett ist für die meisten Anwendungen geeignet. Bei höheren Drehzahlen oder Temperaturen wird Ölschmierung empfohlen. Abgedichtete Varianten sind lebensdauergeschmiert und wartungsfrei.
Für welche Drehzahlen sind Vierpunktlager geeignet?
Vierpunktlager eignen sich für mittlere Drehzahlen. Der Drehzahlkennwert (Grenzdrehzahl) ist dem Herstellerkatalog zu entnehmen. Bei sehr hohen Drehzahlen ist die Wärmeentwicklung durch die vier Kontaktpunkte höher als bei Schrägkugellagern mit zwei Kontaktpunkten.
