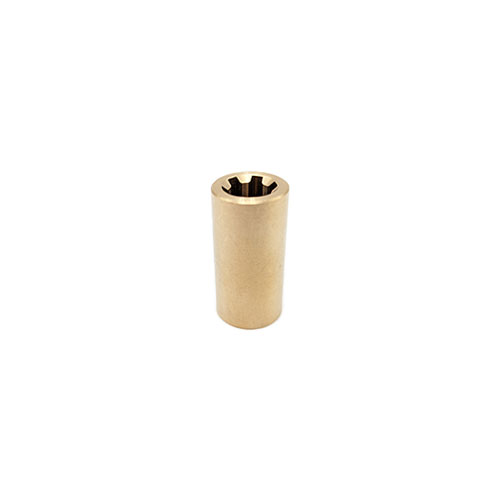

Keilnaben zylindrisch aus Rotguss (RG7)

Zylindrische Keilnaben aus Rotguss RG7 sind innenverzahnte Naben mit zylindrischem Außendurchmesser, die das Drehmoment formschlüssig über eine Keilwellenverbindung übertragen. Der Werkstoff Rotguss CuSn5Zn5Pb5 (RG7, auch Rg7) vereint gute Notlaufeigenschaften, hohe Korrosionsbeständigkeit und leichte Bearbeitbarkeit – ideal überall dort, wo eine Stahlnabe an ihre Grenzen stößt.

Bei antriebstechnik.shop finden Sie zylindrische Keilnaben aus Rotguss RG7 in verschiedenen Keilprofilen mit präzise gefertigten H7-Innenbohrungen – ab Lager lieferbar. Ergänzend führen wir die passenden Keilwellen sowie weitere Keilnaben in unterschiedlichen Bauformen und Werkstoffen.

Was ist eine Keilnabe aus Rotguss?

Eine Keilnabe ist das Gegenstück zur Keilwelle: In ihre Bohrung sind Längsnuten (Keile) eingearbeitet, die formschlüssig in die Profilnuten der Welle greifen. So entsteht eine drehfeste, aber axial verschiebbare Welle-Nabe-Verbindung – die klassische Passverzahnung der Antriebstechnik. Im Gegensatz zur einfachen Passfeder verteilt sich das Drehmoment hier auf mehrere Keilflanken, was höhere Momente und gleichmäßigeren Lauf ermöglicht.

Die Bezeichnung „zylindrisch“ bezieht sich auf den glatten, zylindrischen Außendurchmesser der Nabe (im Gegensatz zur Ausführung mit Flansch). Diese Bauform lässt sich einfach in Gehäuse einpressen, mit Zahnrädern, Riemenscheiben oder Kupplungen kombinieren und nachträglich spanend anpassen.

Rotguss RG7 (Kurzzeichen CuSn5Zn5Pb5, früher G-CuSn5ZnPb) ist eine Kupfer-Zinn-Zink-Blei-Gusslegierung mit ausgezeichneten Gleit- und Notlaufeigenschaften. Die Legierung ist seewasser- und korrosionsbeständig, gut zerspanbar und behandelt die Gegenlauffläche der Stahlwelle schonend – ein wesentlicher Vorteil gegenüber einer harten Stahl-Stahl-Paarung.

Typische Bauformen und Ausführungen

Zylindrische Keilnaben aus Rotguss unterscheiden sich vor allem durch das Keilprofil und den Bohrungsdurchmesser. Beide Parameter müssen exakt zur eingesetzten Keilwelle passen.

Zylindrisch vs. mit Flansch

Die zylindrische Keilnabe besitzt einen glatten Außendurchmesser und eignet sich zum Einpressen oder für die Weiterbearbeitung zum gewünschten Bauteil. Wird hingegen eine fertige Anschraubfläche benötigt, ist die Keilnabe mit Flansch aus Rotguss RG7 die passende Wahl.

Rotguss RG7 vs. Stahl C45

Rotguss punktet mit Korrosions- und Notlaufeigenschaften und wird bevorzugt in feuchter, korrosiver Umgebung oder bei Gleitbelastung eingesetzt. Sind hingegen höchste Festigkeit und Verschleißwiderstand gefordert, ist die zylindrische Keilnabe aus Stahl C45 die wirtschaftlichere Variante.

Anwendungen von Keilnaben aus Rotguss RG7

Zylindrische Rotguss-Keilnaben kommen überall dort zum Einsatz, wo eine schaltbare oder längsverschiebbare Drehmomentübertragung mit Korrosionsschutz und guten Gleiteigenschaften gefragt ist:

• Wasser- und Abwassertechnik
  Pumpen, Schieberantriebe und Armaturen, bei denen Feuchtigkeit und Medien eine korrosionsbeständige Nabe erfordern.
• Land- und Baumaschinen
  Schalt- und Zapfwellenantriebe mit längsverschiebbaren Naben, die unter wechselnden Umgebungsbedingungen zuverlässig arbeiten müssen.
• Maschinen- und Anlagenbau
  Verstell- und Positionierantriebe, in denen die Nabe axial gleiten und gleichzeitig Drehmoment übertragen soll.
• Förder- und Antriebstechnik
  Verbindung von Wellen mit Zahnrädern, Riemenscheiben oder Kupplungen, bei der die schonende Werkstoffpaarung Rotguss/Stahl von Vorteil ist.
• Reparatur und Instandhaltung
  Als korrosionsfeste Ersatznabe oder Rohling, der vor Ort auf das benötigte Maß fertigbearbeitet wird.

Auswahlhilfe: So finden Sie die passende Keilnabe

Damit Nabe und Welle eine sichere Passverzahnung bilden, sollten Sie bei der Auswahl folgende Punkte beachten:

1. Keilprofil und Profilnorm festlegen
   Anzahl, Breite und Höhe der Keile müssen exakt zur eingesetzten Keilwelle passen. Prüfen Sie die Profilnorm Ihrer vorhandenen Welle, bevor Sie die Nabe wählen.
2. Innenbohrung und Toleranz wählen
   Die H7-Bohrung sorgt für eine präzise, spielarme Passung. Bestimmen Sie den Bohrungsdurchmesser anhand des Außendurchmessers der Keilwelle.
3. Werkstoff nach Einsatzumgebung wählen
   Rotguss RG7 bei Korrosions-, Feuchte- und Gleitbelastung; Stahl C45 bei höchster Festigkeit und Verschleißbeanspruchung.
4. Bauform abstimmen
   Zylindrisch zum Einpressen oder Weiterbearbeiten, mit Flansch für eine fertige Anschraubverbindung.
5. Axiale Sicherung mitdenken
   Soll die Nabe in Position gehalten werden, planen Sie eine passende axiale Sicherung – etwa über einen Klemmring aus Rotguss RG7.
