Kugellager-Dämmringe Toleranz- & Wellringe
Federnde Ringe zwischen Lageraußenring und Gehäuse. Sie gleichen Toleranzen und Spiel aus, dämpfen Geräusche und sichern den festen, laufruhigen Sitz des Lagers – besonders bei kleinen Kugellagern in Motoren und Geräten.
RIS 203

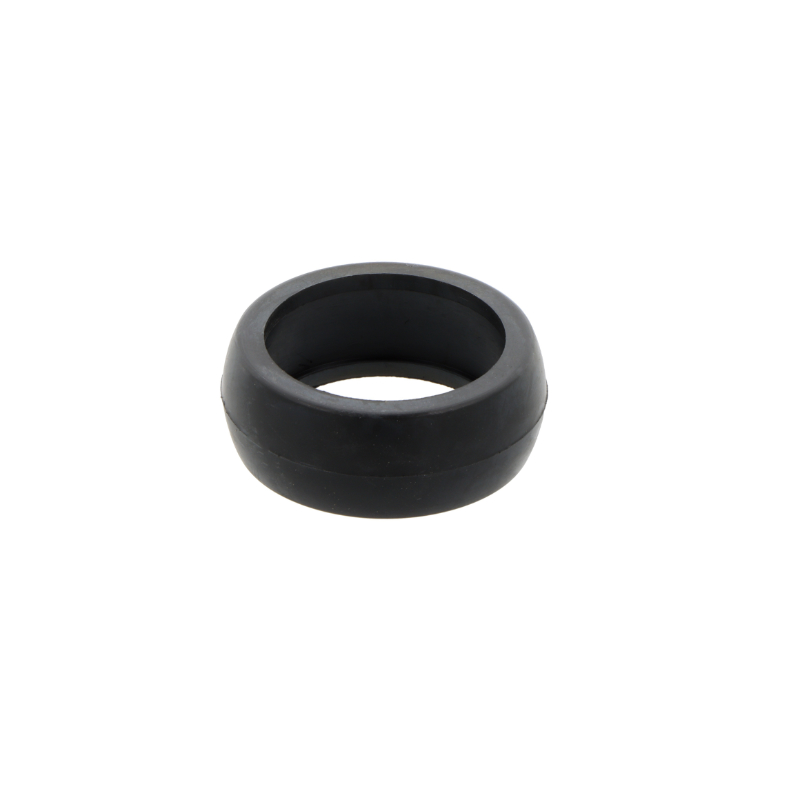

Der SKF RIS 203 Kugellager-Dämmring ist ein elastischer Gummi-Einlagering (SKF „Rubber seating ring", RIS-2-Serie) aus Gummi (NBR). Er bettet ein Spann- oder Y-Lager der Reihe 203 elastisch in der Gehäusebohrung – typischerweise in einem Stahlblech-Stehlagergehäuse – und dämpft Geräusche und Schwingungen, indem er das laufende Lager körperschallmäßig vom Gehäuse entkoppelt. Der Ring sitzt zwischen dem kugeligen Außenring des Lagers (Lager-Außen-Ø 40 mm) und der Gehäusebohrung. Der Innendurchmesser des Gummi-Einlagerings (39,8 mm) liegt knapp unter dem Lager-Außen-Ø und klemmt sich dämpfend auf den Lageraußenring; der Außendurchmesser von 47,3 mm sitzt im Gehäuse, die Gesamtbreite beträgt 18 mm. So gleicht der Ring zugleich Maßabweichungen der Bohrung aus und erlaubt eine geringe Verschiebung des Lagers – etwa zum Ausgleich von Wellenausdehnung oder leichtem Fluchtungsfehler. Der Werkstoff Gummi (NBR) ist von etwa −30 bis +100 °C einsetzbar. Maßgeblich für die Auswahl ist der Außendurchmesser Ihres Spann-/Y-Lagers (40 mm → RIS 203). Die passenden Lager finden Sie unter Spannlager und die Gehäuse unter Stehlager-Gehäuseeinheiten; weitere Größen unter Kugellager-Dämmringe. Bei Fragen zur Auswahl erreichen Sie uns über das Kontaktformular.
RIS 204
Der SKF RIS 204 Kugellager-Dämmring ist ein elastischer Gummi-Einlagering (SKF „Rubber seating ring", RIS-2-Serie) aus Gummi (NBR). Er bettet ein Spann- oder Y-Lager der Reihe 204 elastisch in der Gehäusebohrung – typischerweise in einem Stahlblech-Stehlagergehäuse – und dämpft Geräusche und Schwingungen, indem er das laufende Lager körperschallmäßig vom Gehäuse entkoppelt. Der Ring sitzt zwischen dem kugeligen Außenring des Lagers (Lager-Außen-Ø 47 mm) und der Gehäusebohrung. Der Innendurchmesser des Gummi-Einlagerings (46,8 mm) liegt knapp unter dem Lager-Außen-Ø und klemmt sich dämpfend auf den Lageraußenring; der Außendurchmesser von 52,3 mm sitzt im Gehäuse, die Gesamtbreite beträgt 19 mm. So gleicht der Ring zugleich Maßabweichungen der Bohrung aus und erlaubt eine geringe Verschiebung des Lagers – etwa zum Ausgleich von Wellenausdehnung oder leichtem Fluchtungsfehler. Der Werkstoff Gummi (NBR) ist von etwa −30 bis +100 °C einsetzbar. Maßgeblich für die Auswahl ist der Außendurchmesser Ihres Spann-/Y-Lagers (47 mm → RIS 204). Die passenden Lager finden Sie unter Spannlager und die Gehäuse unter Stehlager-Gehäuseeinheiten; weitere Größen unter Kugellager-Dämmringe. Bei Fragen zur Auswahl erreichen Sie uns über das Kontaktformular.
RIS 205
Der SKF RIS 205 Kugellager-Dämmring ist ein elastischer Gummi-Einlagering (SKF „Rubber seating ring", RIS-2-Serie) aus Gummi (NBR). Er bettet ein Spann- oder Y-Lager der Reihe 205 elastisch in der Gehäusebohrung – typischerweise in einem Stahlblech-Stehlagergehäuse – und dämpft Geräusche und Schwingungen, indem er das laufende Lager körperschallmäßig vom Gehäuse entkoppelt. Der Ring sitzt zwischen dem kugeligen Außenring des Lagers (Lager-Außen-Ø 52 mm) und der Gehäusebohrung. Der Innendurchmesser des Gummi-Einlagerings (51,8 mm) liegt knapp unter dem Lager-Außen-Ø und klemmt sich dämpfend auf den Lageraußenring; der Außendurchmesser von 62,3 mm sitzt im Gehäuse, die Gesamtbreite beträgt 20,5 mm. So gleicht der Ring zugleich Maßabweichungen der Bohrung aus und erlaubt eine geringe Verschiebung des Lagers – etwa zum Ausgleich von Wellenausdehnung oder leichtem Fluchtungsfehler. Der Werkstoff Gummi (NBR) ist von etwa −30 bis +100 °C einsetzbar. Maßgeblich für die Auswahl ist der Außendurchmesser Ihres Spann-/Y-Lagers (52 mm → RIS 205). Die passenden Lager finden Sie unter Spannlager und die Gehäuse unter Stehlager-Gehäuseeinheiten; weitere Größen unter Kugellager-Dämmringe. Bei Fragen zur Auswahl erreichen Sie uns über das Kontaktformular.
RIS 206 A
Der SKF RIS 206 A Kugellager-Dämmring ist ein elastischer Gummi-Einlagering (SKF „Rubber seating ring", RIS-2-Serie) aus Gummi (NBR). Er bettet ein Spann- oder Y-Lager der Reihe 206 elastisch in der Gehäusebohrung – typischerweise in einem Stahlblech-Stehlagergehäuse – und dämpft Geräusche und Schwingungen, indem er das laufende Lager körperschallmäßig vom Gehäuse entkoppelt. Der Ring sitzt zwischen dem kugeligen Außenring des Lagers (Lager-Außen-Ø 62 mm) und der Gehäusebohrung. Der Innendurchmesser des Gummi-Einlagerings (61,8 mm) liegt knapp unter dem Lager-Außen-Ø und klemmt sich dämpfend auf den Lageraußenring; der Außendurchmesser von 72,3 mm sitzt im Gehäuse, die Gesamtbreite beträgt 21,5 mm. So gleicht der Ring zugleich Maßabweichungen der Bohrung aus und erlaubt eine geringe Verschiebung des Lagers – etwa zum Ausgleich von Wellenausdehnung oder leichtem Fluchtungsfehler. Der Werkstoff Gummi (NBR) ist von etwa −30 bis +100 °C einsetzbar. Maßgeblich für die Auswahl ist der Außendurchmesser Ihres Spann-/Y-Lagers (62 mm → RIS 206 A). Die passenden Lager finden Sie unter Spannlager und die Gehäuse unter Stehlager-Gehäuseeinheiten; weitere Größen unter Kugellager-Dämmringe. Bei Fragen zur Auswahl erreichen Sie uns über das Kontaktformular.
RIS 207 A
Der SKF RIS 207 A Kugellager-Dämmring ist ein elastischer Gummi-Einlagering (SKF „Rubber seating ring", RIS-2-Serie) aus Gummi (NBR). Er bettet ein Spann- oder Y-Lager der Reihe 207 elastisch in der Gehäusebohrung – typischerweise in einem Stahlblech-Stehlagergehäuse – und dämpft Geräusche und Schwingungen, indem er das laufende Lager körperschallmäßig vom Gehäuse entkoppelt. Der Ring sitzt zwischen dem kugeligen Außenring des Lagers (Lager-Außen-Ø 72 mm) und der Gehäusebohrung. Der Innendurchmesser des Gummi-Einlagerings (71,8 mm) liegt knapp unter dem Lager-Außen-Ø und klemmt sich dämpfend auf den Lageraußenring; der Außendurchmesser von 80,3 mm sitzt im Gehäuse, die Gesamtbreite beträgt 23 mm. So gleicht der Ring zugleich Maßabweichungen der Bohrung aus und erlaubt eine geringe Verschiebung des Lagers – etwa zum Ausgleich von Wellenausdehnung oder leichtem Fluchtungsfehler. Der Werkstoff Gummi (NBR) ist von etwa −30 bis +100 °C einsetzbar. Maßgeblich für die Auswahl ist der Außendurchmesser Ihres Spann-/Y-Lagers (72 mm → RIS 207 A). Die passenden Lager finden Sie unter Spannlager und die Gehäuse unter Stehlager-Gehäuseeinheiten; weitere Größen unter Kugellager-Dämmringe. Bei Fragen zur Auswahl erreichen Sie uns über das Kontaktformular.
RIS 208 A
Der SKF RIS 208 A Kugellager-Dämmring ist ein elastischer Gummi-Einlagering (SKF „Rubber seating ring", RIS-2-Serie) aus Gummi (NBR). Er bettet ein Spann- oder Y-Lager der Reihe 208 elastisch in der Gehäusebohrung – typischerweise in einem Stahlblech-Stehlagergehäuse – und dämpft Geräusche und Schwingungen, indem er das laufende Lager körperschallmäßig vom Gehäuse entkoppelt. Der Ring sitzt zwischen dem kugeligen Außenring des Lagers (Lager-Außen-Ø 80 mm) und der Gehäusebohrung. Der Innendurchmesser des Gummi-Einlagerings (79,7 mm) liegt knapp unter dem Lager-Außen-Ø und klemmt sich dämpfend auf den Lageraußenring; der Außendurchmesser von 85,3 mm sitzt im Gehäuse, die Gesamtbreite beträgt 24 mm. So gleicht der Ring zugleich Maßabweichungen der Bohrung aus und erlaubt eine geringe Verschiebung des Lagers – etwa zum Ausgleich von Wellenausdehnung oder leichtem Fluchtungsfehler. Der Werkstoff Gummi (NBR) ist von etwa −30 bis +100 °C einsetzbar. Maßgeblich für die Auswahl ist der Außendurchmesser Ihres Spann-/Y-Lagers (80 mm → RIS 208 A). Die passenden Lager finden Sie unter Spannlager und die Gehäuse unter Stehlager-Gehäuseeinheiten; weitere Größen unter Kugellager-Dämmringe. Bei Fragen zur Auswahl erreichen Sie uns über das Kontaktformular.
