Starre Wellenkupplungen für fluchtende Wellen
Starre Wellenkupplungen verbinden zwei fluchtende Wellen gleichen Durchmessers drehfest und spielfrei. Die Verbindung kommt ohne Passfedernut aus und lässt sich wieder lösen. Wellen-Ø 17–70 mm, Außen-Ø 50–115 mm.
Starre Wellenkupplungen im Überblick
Eine Auswahl – insgesamt 20 Größen von Wellen-Ø 17 bis 70 mm finden Sie in der Produktliste unten.

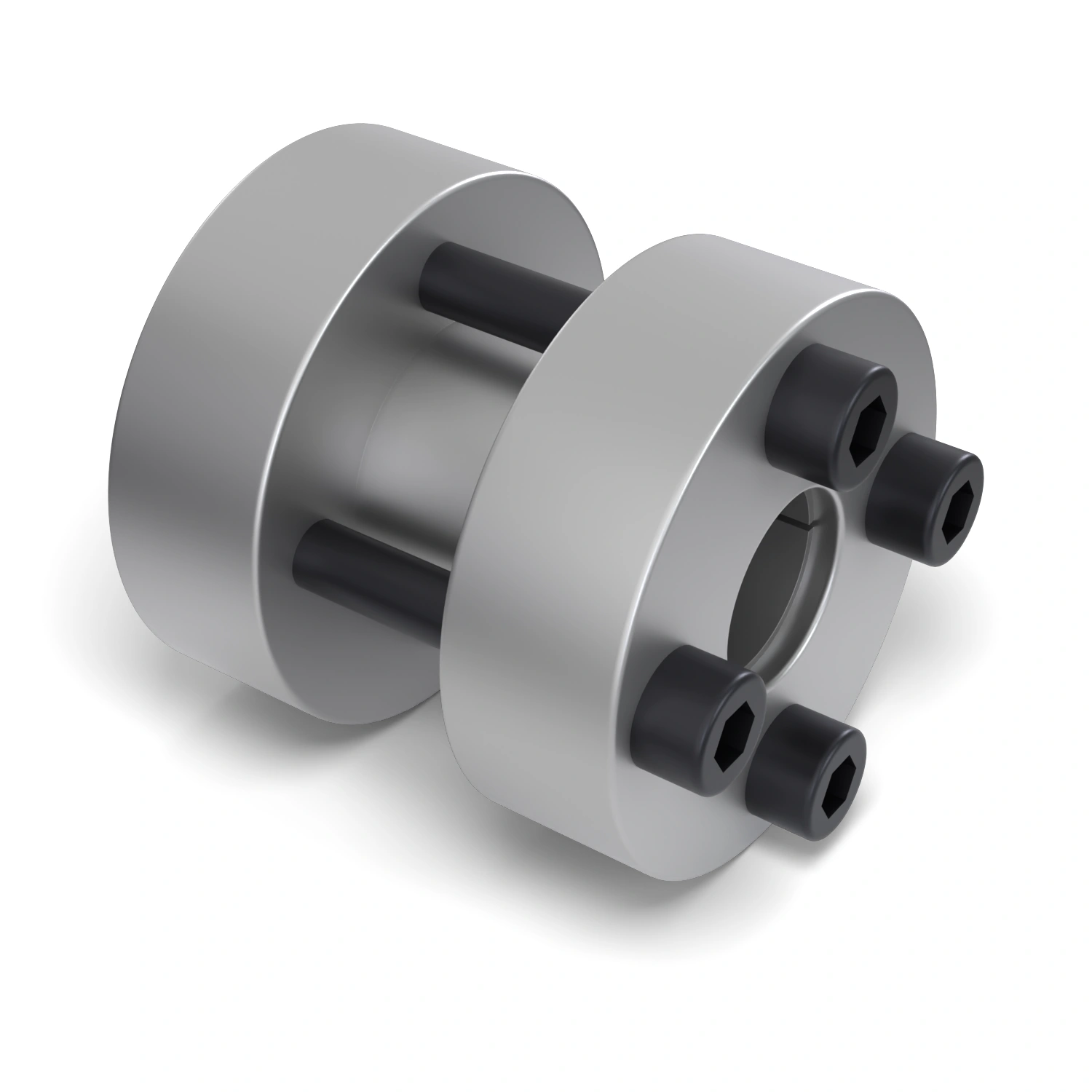

Starre Wellenkupplung STW72-17x50
Die starre Wellenkupplung STW72-17x50 verbindet zwei fluchtende Wellen gleichen Durchmessers drehfest und spielfrei zu einer durchgehenden Welle. Beim Anziehen der Schrauben werden die Wellenenden kraftschlüssig gefasst, eine Passfedernut ist nicht nötig. Sie gehört zur Baureihe STW72 der starren Wellenkupplungen.Die Kupplung passt auf zwei Wellen mit je Ø 17 mm, ihr Außen-Ø beträgt 50 mm. Ohne Schraubenköpfe ist sie 50 mm lang, über die Schraubenköpfe 56 mm. Der Außen-Ø D bestimmt zusammen mit L den Bauraum.Eine starre Kupplung gleicht weder Wellenversatz noch Winkelfehler aus: Die Wellen müssen fluchten, und die Lagerung muss für den gekoppelten Strang ausgelegt sein. Sollen Welle und Nabe statt zweier Wellen verbunden werden, sind selbstzentrierende Spannsätze oder nicht selbstzentrierende Spannsätze die passende Wahl. Wellentoleranzen prüfen Sie mit dem Passungsrechner, bei Fragen hilft unser Team: Beratung vereinbaren.
Starre Wellenkupplung STW72-18x50
Die starre Wellenkupplung STW72-18x50 verbindet zwei fluchtende Wellen gleichen Durchmessers drehfest und spielfrei zu einer durchgehenden Welle. Beim Anziehen der Schrauben werden die Wellenenden kraftschlüssig gefasst, eine Passfedernut ist nicht nötig. Sie gehört zur Baureihe STW72 der starren Wellenkupplungen.Die Kupplung passt auf zwei Wellen mit je Ø 18 mm, ihr Außen-Ø beträgt 50 mm. Ohne Schraubenköpfe ist sie 50 mm lang, über die Schraubenköpfe 56 mm. Der Außen-Ø D bestimmt zusammen mit L den Bauraum.Eine starre Kupplung gleicht weder Wellenversatz noch Winkelfehler aus: Die Wellen müssen fluchten, und die Lagerung muss für den gekoppelten Strang ausgelegt sein. Sollen Welle und Nabe statt zweier Wellen verbunden werden, sind selbstzentrierende Spannsätze oder nicht selbstzentrierende Spannsätze die passende Wahl. Wellentoleranzen prüfen Sie mit dem Passungsrechner, bei Fragen hilft unser Team: Beratung vereinbaren.
Starre Wellenkupplung STW72-19x50
Die starre Wellenkupplung STW72-19x50 verbindet zwei fluchtende Wellen gleichen Durchmessers drehfest und spielfrei zu einer durchgehenden Welle. Beim Anziehen der Schrauben werden die Wellenenden kraftschlüssig gefasst, eine Passfedernut ist nicht nötig. Sie gehört zur Baureihe STW72 der starren Wellenkupplungen.Die Kupplung passt auf zwei Wellen mit je Ø 19 mm, ihr Außen-Ø beträgt 50 mm. Ohne Schraubenköpfe ist sie 50 mm lang, über die Schraubenköpfe 56 mm. Der Außen-Ø D bestimmt zusammen mit L den Bauraum.Eine starre Kupplung gleicht weder Wellenversatz noch Winkelfehler aus: Die Wellen müssen fluchten, und die Lagerung muss für den gekoppelten Strang ausgelegt sein. Sollen Welle und Nabe statt zweier Wellen verbunden werden, sind selbstzentrierende Spannsätze oder nicht selbstzentrierende Spannsätze die passende Wahl. Wellentoleranzen prüfen Sie mit dem Passungsrechner, bei Fragen hilft unser Team: Beratung vereinbaren.

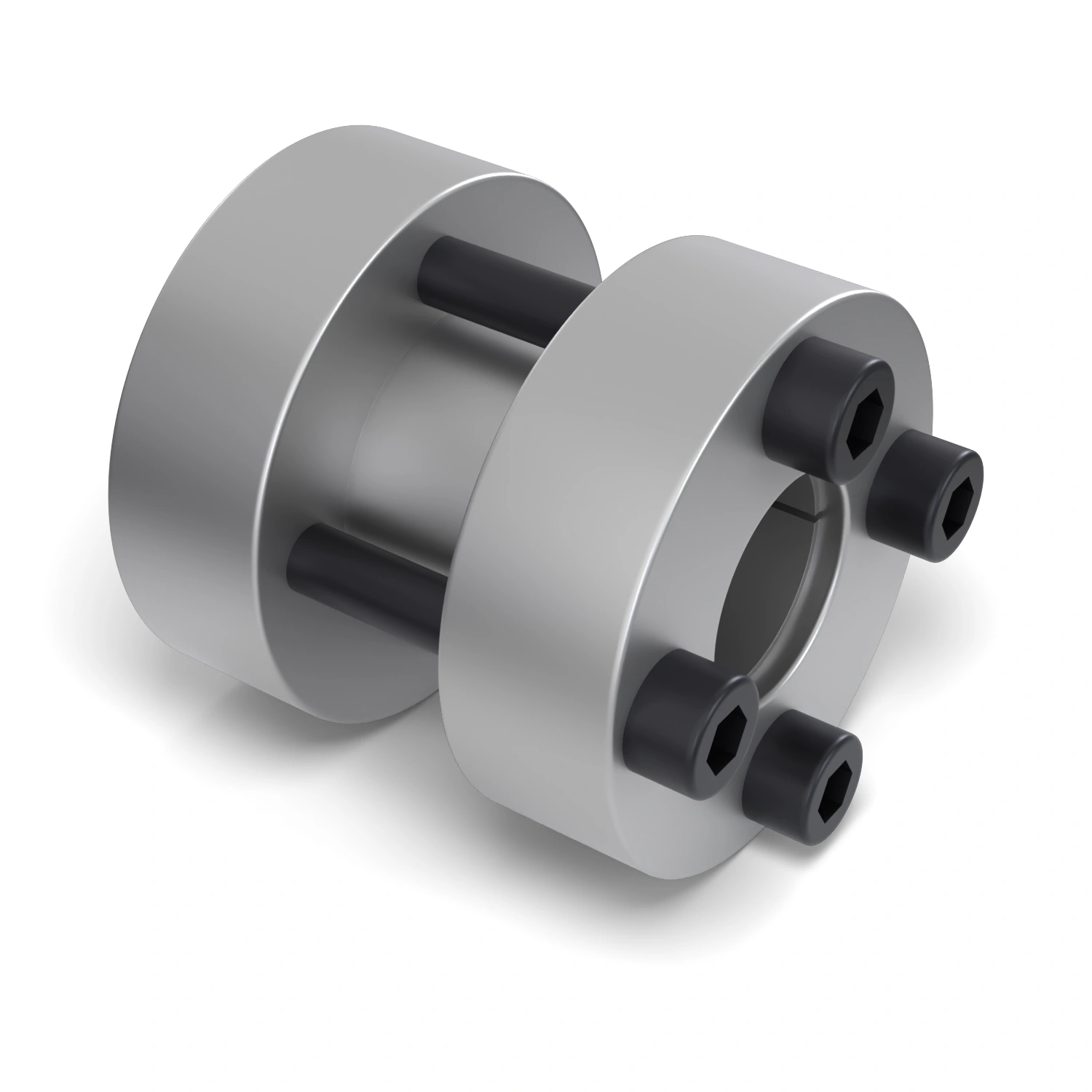

Starre Wellenkupplung STW72-20x50
Die starre Wellenkupplung STW72-20x50 verbindet zwei fluchtende Wellen gleichen Durchmessers drehfest und spielfrei zu einer durchgehenden Welle. Beim Anziehen der Schrauben werden die Wellenenden kraftschlüssig gefasst, eine Passfedernut ist nicht nötig. Sie gehört zur Baureihe STW72 der starren Wellenkupplungen.Die Kupplung passt auf zwei Wellen mit je Ø 20 mm, ihr Außen-Ø beträgt 50 mm. Ohne Schraubenköpfe ist sie 50 mm lang, über die Schraubenköpfe 56 mm. Der Außen-Ø D bestimmt zusammen mit L den Bauraum.Eine starre Kupplung gleicht weder Wellenversatz noch Winkelfehler aus: Die Wellen müssen fluchten, und die Lagerung muss für den gekoppelten Strang ausgelegt sein. Sollen Welle und Nabe statt zweier Wellen verbunden werden, sind selbstzentrierende Spannsätze oder nicht selbstzentrierende Spannsätze die passende Wahl. Wellentoleranzen prüfen Sie mit dem Passungsrechner, bei Fragen hilft unser Team: Beratung vereinbaren.

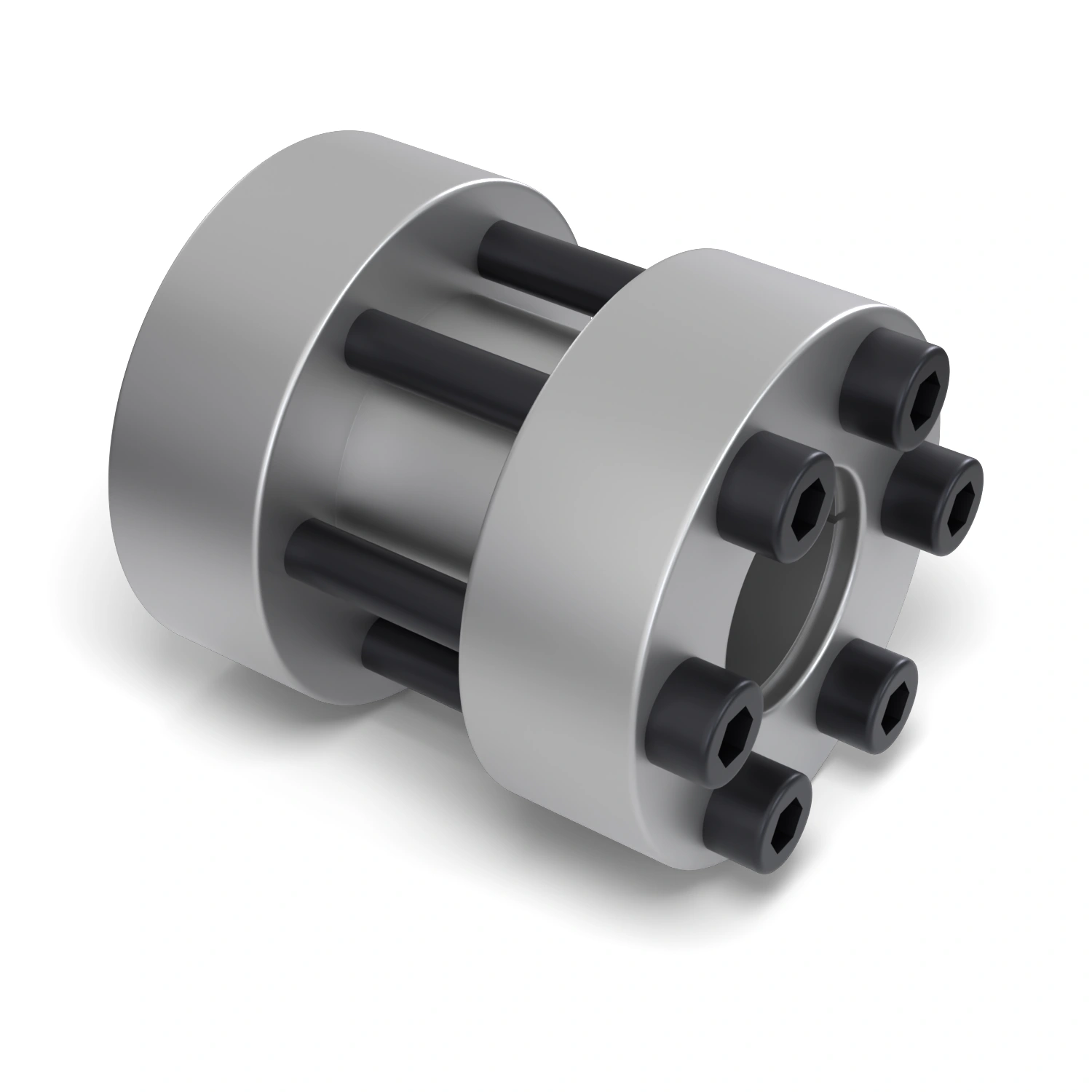

Starre Wellenkupplung STW72-24x55
Die starre Wellenkupplung STW72-24x55 verbindet zwei fluchtende Wellen gleichen Durchmessers drehfest und spielfrei zu einer durchgehenden Welle. Beim Anziehen der Schrauben werden die Wellenenden kraftschlüssig gefasst, eine Passfedernut ist nicht nötig. Sie gehört zur Baureihe STW72 der starren Wellenkupplungen.Die Kupplung passt auf zwei Wellen mit je Ø 24 mm, ihr Außen-Ø beträgt 55 mm. Ohne Schraubenköpfe ist sie 60 mm lang, über die Schraubenköpfe 66 mm. Der Außen-Ø D bestimmt zusammen mit L den Bauraum.Eine starre Kupplung gleicht weder Wellenversatz noch Winkelfehler aus: Die Wellen müssen fluchten, und die Lagerung muss für den gekoppelten Strang ausgelegt sein. Sollen Welle und Nabe statt zweier Wellen verbunden werden, sind selbstzentrierende Spannsätze oder nicht selbstzentrierende Spannsätze die passende Wahl. Wellentoleranzen prüfen Sie mit dem Passungsrechner, bei Fragen hilft unser Team: Beratung vereinbaren.

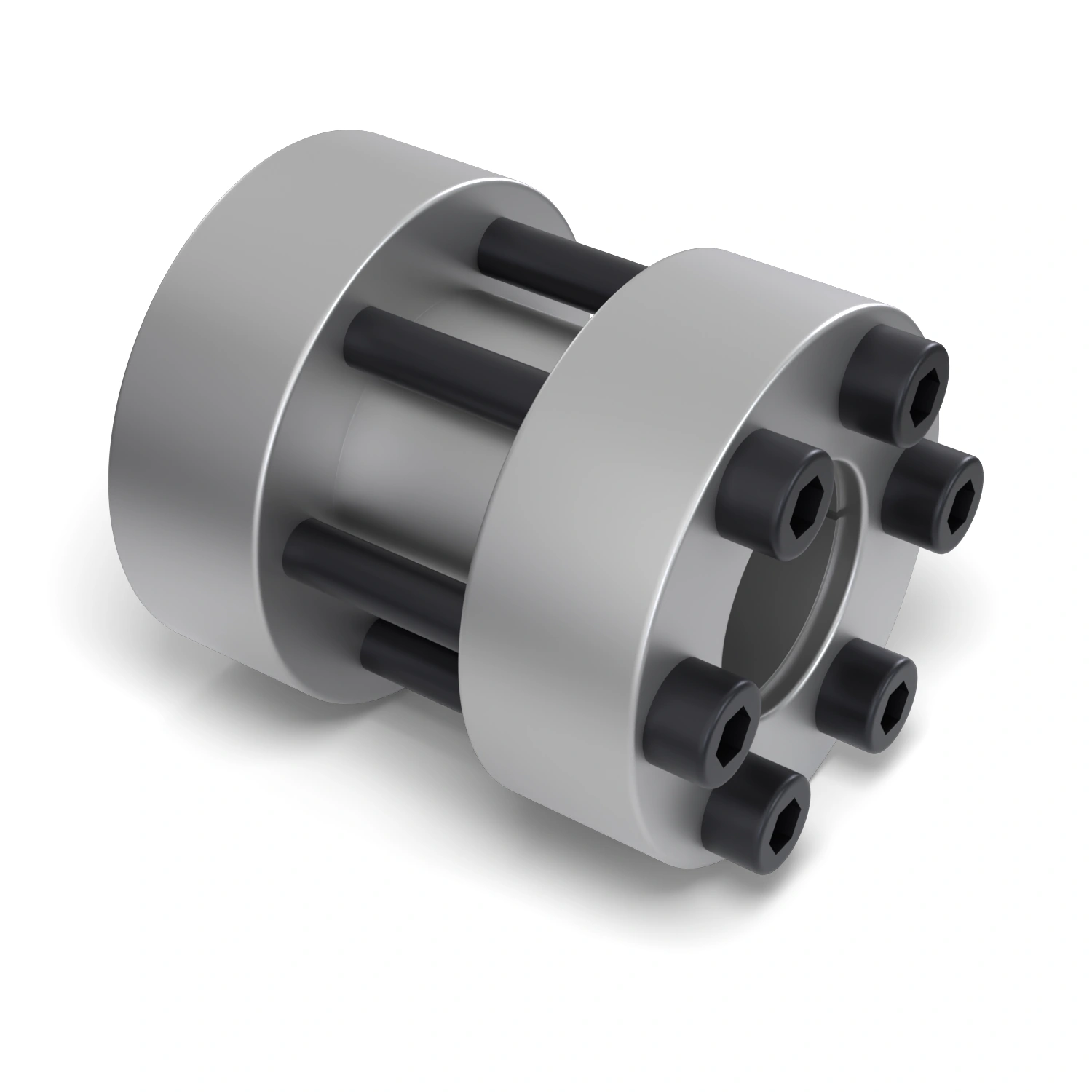

Starre Wellenkupplung STW72-25x55
Die starre Wellenkupplung STW72-25x55 verbindet zwei fluchtende Wellen gleichen Durchmessers drehfest und spielfrei zu einer durchgehenden Welle. Beim Anziehen der Schrauben werden die Wellenenden kraftschlüssig gefasst, eine Passfedernut ist nicht nötig. Sie gehört zur Baureihe STW72 der starren Wellenkupplungen.Die Kupplung passt auf zwei Wellen mit je Ø 25 mm, ihr Außen-Ø beträgt 55 mm. Ohne Schraubenköpfe ist sie 60 mm lang, über die Schraubenköpfe 66 mm. Der Außen-Ø D bestimmt zusammen mit L den Bauraum.Eine starre Kupplung gleicht weder Wellenversatz noch Winkelfehler aus: Die Wellen müssen fluchten, und die Lagerung muss für den gekoppelten Strang ausgelegt sein. Sollen Welle und Nabe statt zweier Wellen verbunden werden, sind selbstzentrierende Spannsätze oder nicht selbstzentrierende Spannsätze die passende Wahl. Wellentoleranzen prüfen Sie mit dem Passungsrechner, bei Fragen hilft unser Team: Beratung vereinbaren.
Starre Wellenkupplung STW72-28x60
Die starre Wellenkupplung STW72-28x60 verbindet zwei fluchtende Wellen gleichen Durchmessers drehfest und spielfrei zu einer durchgehenden Welle. Beim Anziehen der Schrauben werden die Wellenenden kraftschlüssig gefasst, eine Passfedernut ist nicht nötig. Sie gehört zur Baureihe STW72 der starren Wellenkupplungen.Die Kupplung passt auf zwei Wellen mit je Ø 28 mm, ihr Außen-Ø beträgt 60 mm. Ohne Schraubenköpfe ist sie 60 mm lang, über die Schraubenköpfe 66 mm. Der Außen-Ø D bestimmt zusammen mit L den Bauraum.Eine starre Kupplung gleicht weder Wellenversatz noch Winkelfehler aus: Die Wellen müssen fluchten, und die Lagerung muss für den gekoppelten Strang ausgelegt sein. Sollen Welle und Nabe statt zweier Wellen verbunden werden, sind selbstzentrierende Spannsätze oder nicht selbstzentrierende Spannsätze die passende Wahl. Wellentoleranzen prüfen Sie mit dem Passungsrechner, bei Fragen hilft unser Team: Beratung vereinbaren.

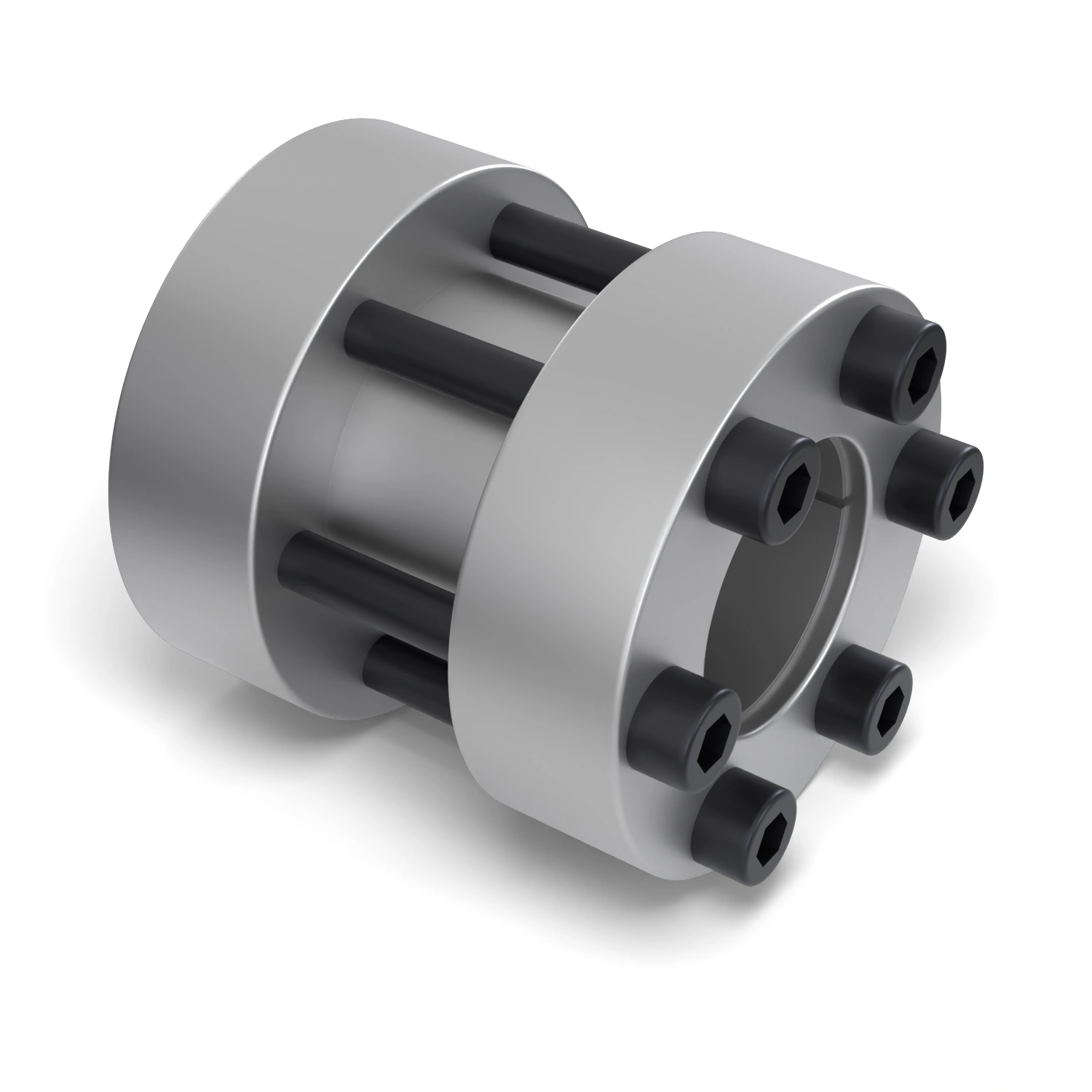

Starre Wellenkupplung STW72-30x60
Die starre Wellenkupplung STW72-30x60 verbindet zwei fluchtende Wellen gleichen Durchmessers drehfest und spielfrei zu einer durchgehenden Welle. Beim Anziehen der Schrauben werden die Wellenenden kraftschlüssig gefasst, eine Passfedernut ist nicht nötig. Sie gehört zur Baureihe STW72 der starren Wellenkupplungen.Die Kupplung passt auf zwei Wellen mit je Ø 30 mm, ihr Außen-Ø beträgt 60 mm. Ohne Schraubenköpfe ist sie 60 mm lang, über die Schraubenköpfe 66 mm. Der Außen-Ø D bestimmt zusammen mit L den Bauraum.Eine starre Kupplung gleicht weder Wellenversatz noch Winkelfehler aus: Die Wellen müssen fluchten, und die Lagerung muss für den gekoppelten Strang ausgelegt sein. Sollen Welle und Nabe statt zweier Wellen verbunden werden, sind selbstzentrierende Spannsätze oder nicht selbstzentrierende Spannsätze die passende Wahl. Wellentoleranzen prüfen Sie mit dem Passungsrechner, bei Fragen hilft unser Team: Beratung vereinbaren.

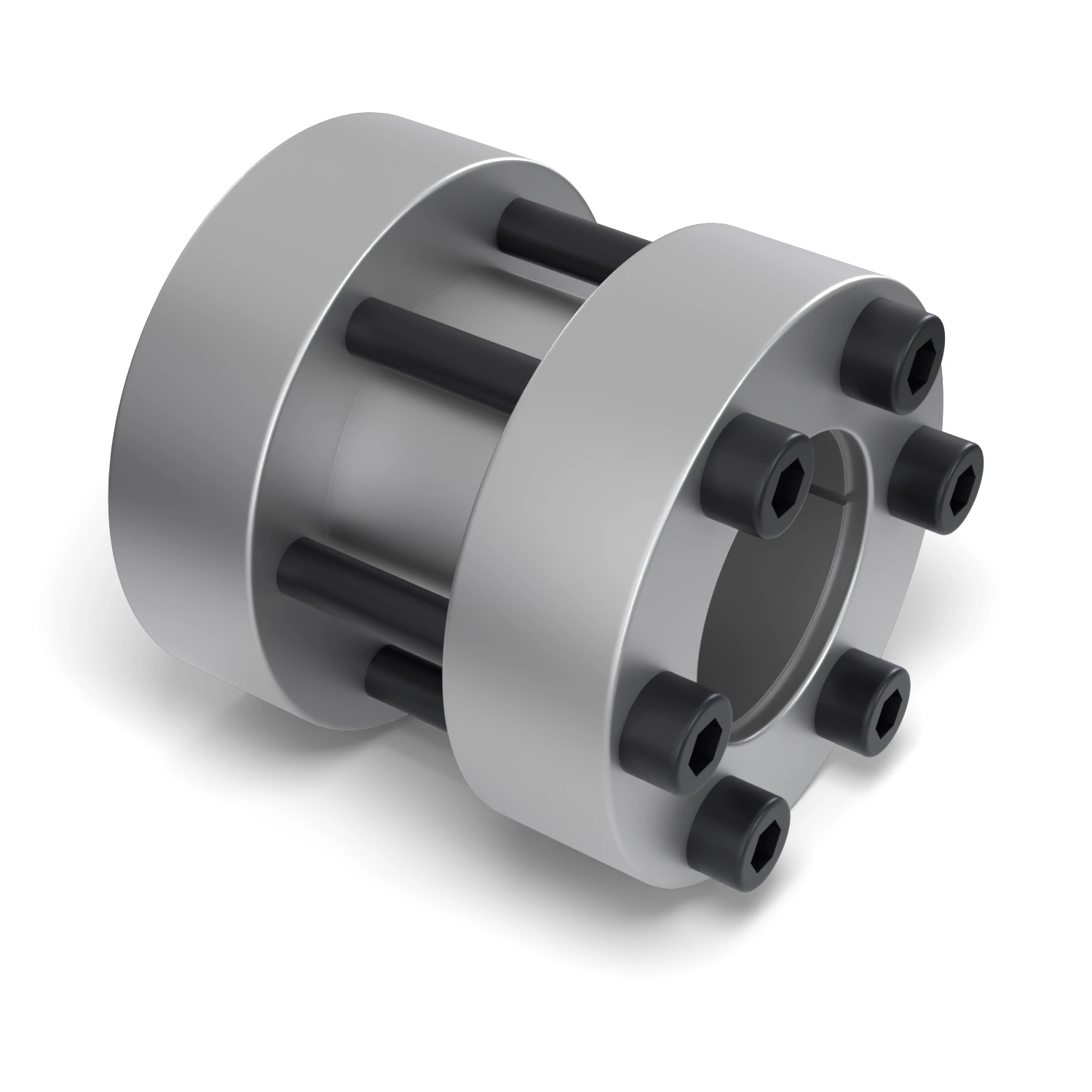

Starre Wellenkupplung STW72-32x63
Die starre Wellenkupplung STW72-32x63 verbindet zwei fluchtende Wellen gleichen Durchmessers drehfest und spielfrei zu einer durchgehenden Welle. Beim Anziehen der Schrauben werden die Wellenenden kraftschlüssig gefasst, eine Passfedernut ist nicht nötig. Sie gehört zur Baureihe STW72 der starren Wellenkupplungen.Die Kupplung passt auf zwei Wellen mit je Ø 32 mm, ihr Außen-Ø beträgt 63 mm. Ohne Schraubenköpfe ist sie 60 mm lang, über die Schraubenköpfe 66 mm. Der Außen-Ø D bestimmt zusammen mit L den Bauraum.Eine starre Kupplung gleicht weder Wellenversatz noch Winkelfehler aus: Die Wellen müssen fluchten, und die Lagerung muss für den gekoppelten Strang ausgelegt sein. Sollen Welle und Nabe statt zweier Wellen verbunden werden, sind selbstzentrierende Spannsätze oder nicht selbstzentrierende Spannsätze die passende Wahl. Wellentoleranzen prüfen Sie mit dem Passungsrechner, bei Fragen hilft unser Team: Beratung vereinbaren.
Starre Wellenkupplung STW72-35x75
Die starre Wellenkupplung STW72-35x75 verbindet zwei fluchtende Wellen gleichen Durchmessers drehfest und spielfrei zu einer durchgehenden Welle. Beim Anziehen der Schrauben werden die Wellenenden kraftschlüssig gefasst, eine Passfedernut ist nicht nötig. Sie gehört zur Baureihe STW72 der starren Wellenkupplungen.Die Kupplung passt auf zwei Wellen mit je Ø 35 mm, ihr Außen-Ø beträgt 75 mm. Ohne Schraubenköpfe ist sie 75 mm lang, über die Schraubenköpfe 83 mm. Der Außen-Ø D bestimmt zusammen mit L den Bauraum.Eine starre Kupplung gleicht weder Wellenversatz noch Winkelfehler aus: Die Wellen müssen fluchten, und die Lagerung muss für den gekoppelten Strang ausgelegt sein. Sollen Welle und Nabe statt zweier Wellen verbunden werden, sind selbstzentrierende Spannsätze oder nicht selbstzentrierende Spannsätze die passende Wahl. Wellentoleranzen prüfen Sie mit dem Passungsrechner, bei Fragen hilft unser Team: Beratung vereinbaren.
Starre Wellenkupplung STW72-38x75
Die starre Wellenkupplung STW72-38x75 verbindet zwei fluchtende Wellen gleichen Durchmessers drehfest und spielfrei zu einer durchgehenden Welle. Beim Anziehen der Schrauben werden die Wellenenden kraftschlüssig gefasst, eine Passfedernut ist nicht nötig. Sie gehört zur Baureihe STW72 der starren Wellenkupplungen.Die Kupplung passt auf zwei Wellen mit je Ø 38 mm, ihr Außen-Ø beträgt 75 mm. Ohne Schraubenköpfe ist sie 75 mm lang, über die Schraubenköpfe 83 mm. Der Außen-Ø D bestimmt zusammen mit L den Bauraum.Eine starre Kupplung gleicht weder Wellenversatz noch Winkelfehler aus: Die Wellen müssen fluchten, und die Lagerung muss für den gekoppelten Strang ausgelegt sein. Sollen Welle und Nabe statt zweier Wellen verbunden werden, sind selbstzentrierende Spannsätze oder nicht selbstzentrierende Spannsätze die passende Wahl. Wellentoleranzen prüfen Sie mit dem Passungsrechner, bei Fragen hilft unser Team: Beratung vereinbaren.
Starre Wellenkupplung STW72-40x75
Die starre Wellenkupplung STW72-40x75 verbindet zwei fluchtende Wellen gleichen Durchmessers drehfest und spielfrei zu einer durchgehenden Welle. Beim Anziehen der Schrauben werden die Wellenenden kraftschlüssig gefasst, eine Passfedernut ist nicht nötig. Sie gehört zur Baureihe STW72 der starren Wellenkupplungen.Die Kupplung passt auf zwei Wellen mit je Ø 40 mm, ihr Außen-Ø beträgt 75 mm. Ohne Schraubenköpfe ist sie 75 mm lang, über die Schraubenköpfe 83 mm. Der Außen-Ø D bestimmt zusammen mit L den Bauraum.Eine starre Kupplung gleicht weder Wellenversatz noch Winkelfehler aus: Die Wellen müssen fluchten, und die Lagerung muss für den gekoppelten Strang ausgelegt sein. Sollen Welle und Nabe statt zweier Wellen verbunden werden, sind selbstzentrierende Spannsätze oder nicht selbstzentrierende Spannsätze die passende Wahl. Wellentoleranzen prüfen Sie mit dem Passungsrechner, bei Fragen hilft unser Team: Beratung vereinbaren.
Starre Wellenkupplung STW72-42x78
Die starre Wellenkupplung STW72-42x78 verbindet zwei fluchtende Wellen gleichen Durchmessers drehfest und spielfrei zu einer durchgehenden Welle. Beim Anziehen der Schrauben werden die Wellenenden kraftschlüssig gefasst, eine Passfedernut ist nicht nötig. Sie gehört zur Baureihe STW72 der starren Wellenkupplungen.Die Kupplung passt auf zwei Wellen mit je Ø 42 mm, ihr Außen-Ø beträgt 78 mm. Ohne Schraubenköpfe ist sie 75 mm lang, über die Schraubenköpfe 83 mm. Der Außen-Ø D bestimmt zusammen mit L den Bauraum.Eine starre Kupplung gleicht weder Wellenversatz noch Winkelfehler aus: Die Wellen müssen fluchten, und die Lagerung muss für den gekoppelten Strang ausgelegt sein. Sollen Welle und Nabe statt zweier Wellen verbunden werden, sind selbstzentrierende Spannsätze oder nicht selbstzentrierende Spannsätze die passende Wahl. Wellentoleranzen prüfen Sie mit dem Passungsrechner, bei Fragen hilft unser Team: Beratung vereinbaren.

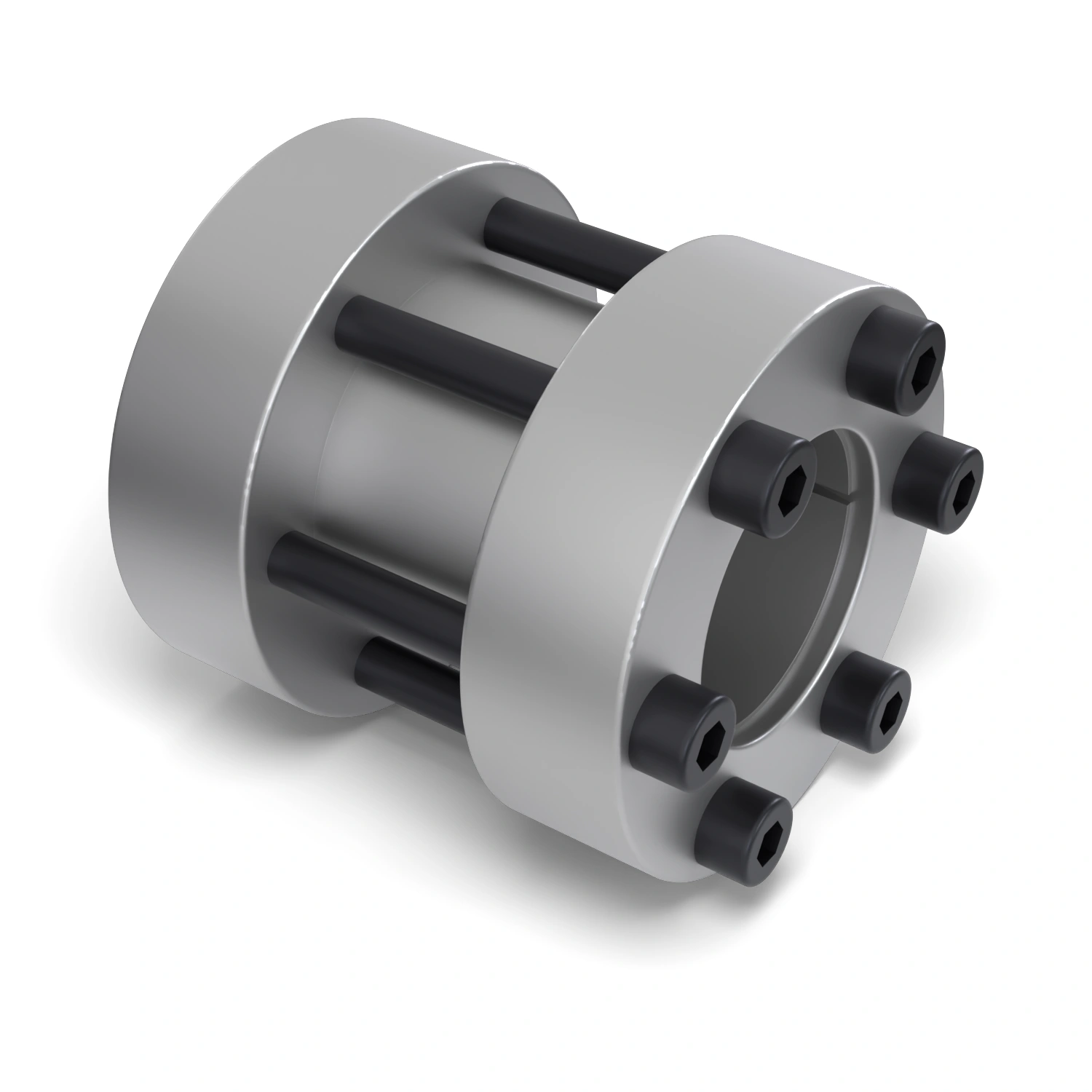

Starre Wellenkupplung STW72-45x85
Die starre Wellenkupplung STW72-45x85 verbindet zwei fluchtende Wellen gleichen Durchmessers drehfest und spielfrei zu einer durchgehenden Welle. Beim Anziehen der Schrauben werden die Wellenenden kraftschlüssig gefasst, eine Passfedernut ist nicht nötig. Sie gehört zur Baureihe STW72 der starren Wellenkupplungen.Die Kupplung passt auf zwei Wellen mit je Ø 45 mm, ihr Außen-Ø beträgt 85 mm. Ohne Schraubenköpfe ist sie 85 mm lang, über die Schraubenköpfe 93 mm. Der Außen-Ø D bestimmt zusammen mit L den Bauraum.Eine starre Kupplung gleicht weder Wellenversatz noch Winkelfehler aus: Die Wellen müssen fluchten, und die Lagerung muss für den gekoppelten Strang ausgelegt sein. Sollen Welle und Nabe statt zweier Wellen verbunden werden, sind selbstzentrierende Spannsätze oder nicht selbstzentrierende Spannsätze die passende Wahl. Wellentoleranzen prüfen Sie mit dem Passungsrechner, bei Fragen hilft unser Team: Beratung vereinbaren.

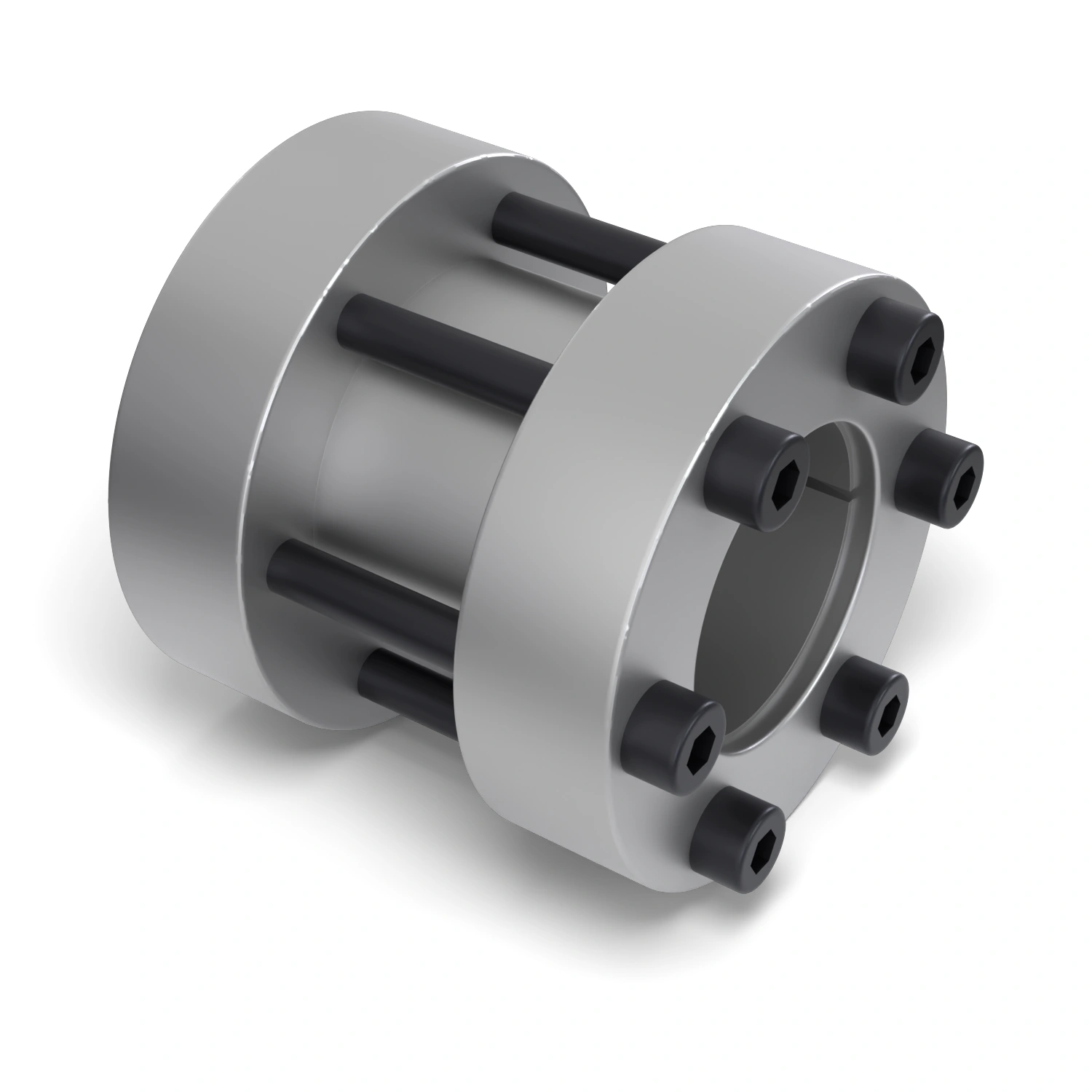

Starre Wellenkupplung STW72-48x90
Die starre Wellenkupplung STW72-48x90 verbindet zwei fluchtende Wellen gleichen Durchmessers drehfest und spielfrei zu einer durchgehenden Welle. Beim Anziehen der Schrauben werden die Wellenenden kraftschlüssig gefasst, eine Passfedernut ist nicht nötig. Sie gehört zur Baureihe STW72 der starren Wellenkupplungen.Die Kupplung passt auf zwei Wellen mit je Ø 48 mm, ihr Außen-Ø beträgt 90 mm. Ohne Schraubenköpfe ist sie 85 mm lang, über die Schraubenköpfe 93 mm. Der Außen-Ø D bestimmt zusammen mit L den Bauraum.Eine starre Kupplung gleicht weder Wellenversatz noch Winkelfehler aus: Die Wellen müssen fluchten, und die Lagerung muss für den gekoppelten Strang ausgelegt sein. Sollen Welle und Nabe statt zweier Wellen verbunden werden, sind selbstzentrierende Spannsätze oder nicht selbstzentrierende Spannsätze die passende Wahl. Wellentoleranzen prüfen Sie mit dem Passungsrechner, bei Fragen hilft unser Team: Beratung vereinbaren.

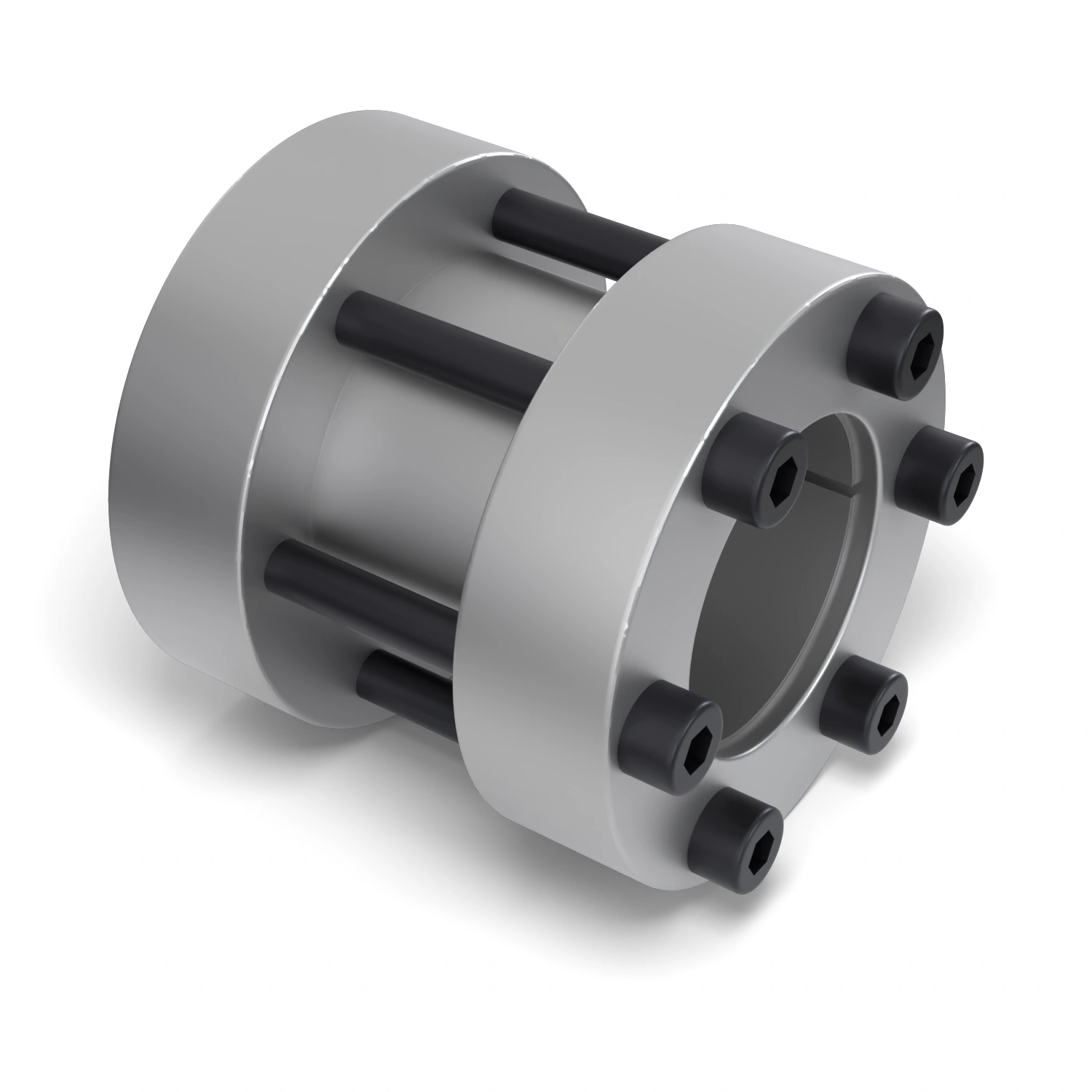

Starre Wellenkupplung STW72-50x90
Die starre Wellenkupplung STW72-50x90 verbindet zwei fluchtende Wellen gleichen Durchmessers drehfest und spielfrei zu einer durchgehenden Welle. Beim Anziehen der Schrauben werden die Wellenenden kraftschlüssig gefasst, eine Passfedernut ist nicht nötig. Sie gehört zur Baureihe STW72 der starren Wellenkupplungen.Die Kupplung passt auf zwei Wellen mit je Ø 50 mm, ihr Außen-Ø beträgt 90 mm. Ohne Schraubenköpfe ist sie 85 mm lang, über die Schraubenköpfe 93 mm. Der Außen-Ø D bestimmt zusammen mit L den Bauraum.Eine starre Kupplung gleicht weder Wellenversatz noch Winkelfehler aus: Die Wellen müssen fluchten, und die Lagerung muss für den gekoppelten Strang ausgelegt sein. Sollen Welle und Nabe statt zweier Wellen verbunden werden, sind selbstzentrierende Spannsätze oder nicht selbstzentrierende Spannsätze die passende Wahl. Wellentoleranzen prüfen Sie mit dem Passungsrechner, bei Fragen hilft unser Team: Beratung vereinbaren.
Starre Wellenkupplung STW72-55x94
Die starre Wellenkupplung STW72-55x94 verbindet zwei fluchtende Wellen gleichen Durchmessers drehfest und spielfrei zu einer durchgehenden Welle. Beim Anziehen der Schrauben werden die Wellenenden kraftschlüssig gefasst, eine Passfedernut ist nicht nötig. Sie gehört zur Baureihe STW72 der starren Wellenkupplungen.Die Kupplung passt auf zwei Wellen mit je Ø 55 mm, ihr Außen-Ø beträgt 94 mm. Ohne Schraubenköpfe ist sie 85 mm lang, über die Schraubenköpfe 93 mm. Der Außen-Ø D bestimmt zusammen mit L den Bauraum.Eine starre Kupplung gleicht weder Wellenversatz noch Winkelfehler aus: Die Wellen müssen fluchten, und die Lagerung muss für den gekoppelten Strang ausgelegt sein. Sollen Welle und Nabe statt zweier Wellen verbunden werden, sind selbstzentrierende Spannsätze oder nicht selbstzentrierende Spannsätze die passende Wahl. Wellentoleranzen prüfen Sie mit dem Passungsrechner, bei Fragen hilft unser Team: Beratung vereinbaren.
Starre Wellenkupplung STW72-60x100
Die starre Wellenkupplung STW72-60x100 verbindet zwei fluchtende Wellen gleichen Durchmessers drehfest und spielfrei zu einer durchgehenden Welle. Beim Anziehen der Schrauben werden die Wellenenden kraftschlüssig gefasst, eine Passfedernut ist nicht nötig. Sie gehört zur Baureihe STW72 der starren Wellenkupplungen.Die Kupplung passt auf zwei Wellen mit je Ø 60 mm, ihr Außen-Ø beträgt 100 mm. Ohne Schraubenköpfe ist sie 85 mm lang, über die Schraubenköpfe 93 mm. Der Außen-Ø D bestimmt zusammen mit L den Bauraum.Eine starre Kupplung gleicht weder Wellenversatz noch Winkelfehler aus: Die Wellen müssen fluchten, und die Lagerung muss für den gekoppelten Strang ausgelegt sein. Sollen Welle und Nabe statt zweier Wellen verbunden werden, sind selbstzentrierende Spannsätze oder nicht selbstzentrierende Spannsätze die passende Wahl. Wellentoleranzen prüfen Sie mit dem Passungsrechner, bei Fragen hilft unser Team: Beratung vereinbaren.

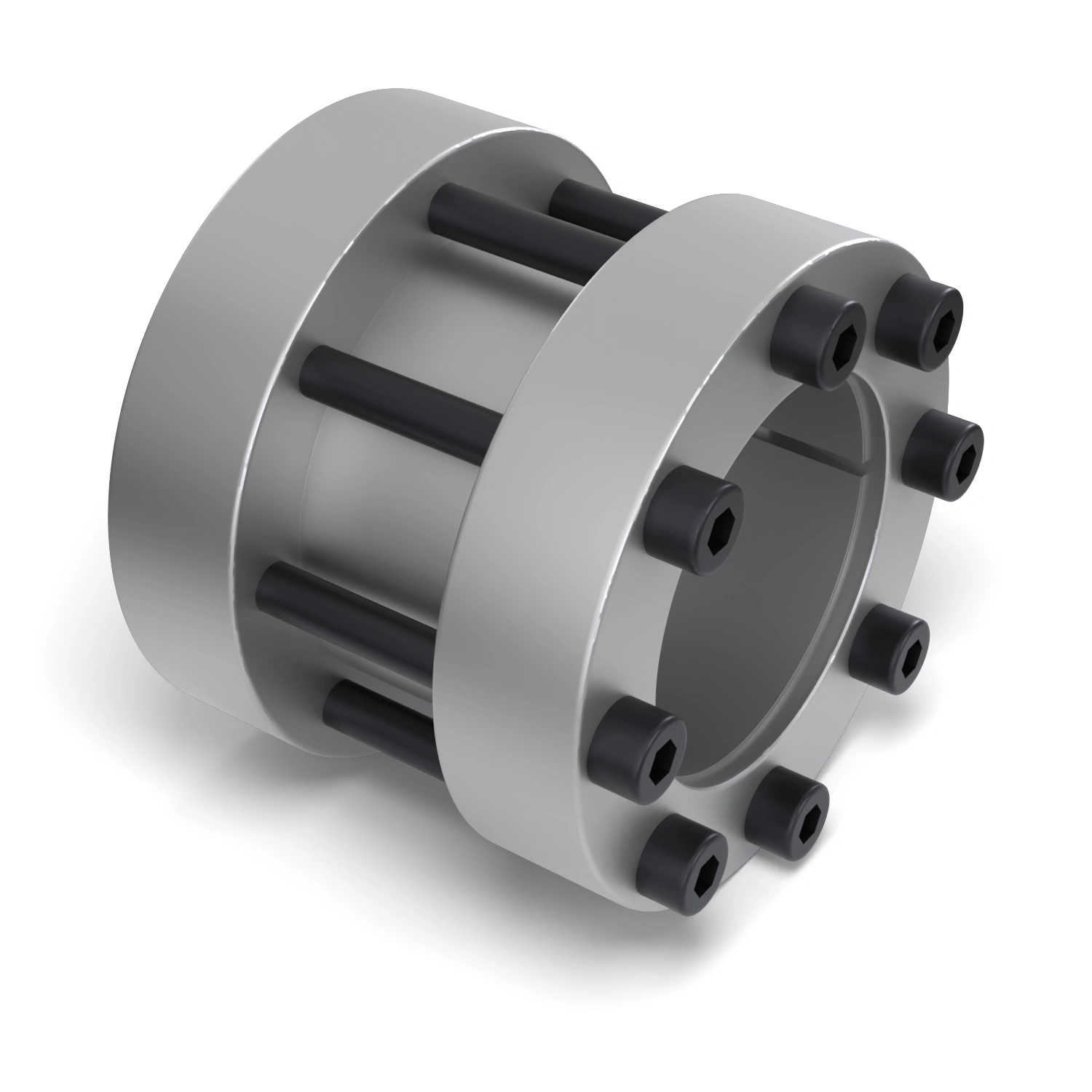

Starre Wellenkupplung STW72-65x105
Die starre Wellenkupplung STW72-65x105 verbindet zwei fluchtende Wellen gleichen Durchmessers drehfest und spielfrei zu einer durchgehenden Welle. Beim Anziehen der Schrauben werden die Wellenenden kraftschlüssig gefasst, eine Passfedernut ist nicht nötig. Sie gehört zur Baureihe STW72 der starren Wellenkupplungen.Die Kupplung passt auf zwei Wellen mit je Ø 65 mm, ihr Außen-Ø beträgt 105 mm. Ohne Schraubenköpfe ist sie 85 mm lang, über die Schraubenköpfe 93 mm. Der Außen-Ø D bestimmt zusammen mit L den Bauraum.Eine starre Kupplung gleicht weder Wellenversatz noch Winkelfehler aus: Die Wellen müssen fluchten, und die Lagerung muss für den gekoppelten Strang ausgelegt sein. Sollen Welle und Nabe statt zweier Wellen verbunden werden, sind selbstzentrierende Spannsätze oder nicht selbstzentrierende Spannsätze die passende Wahl. Wellentoleranzen prüfen Sie mit dem Passungsrechner, bei Fragen hilft unser Team: Beratung vereinbaren.

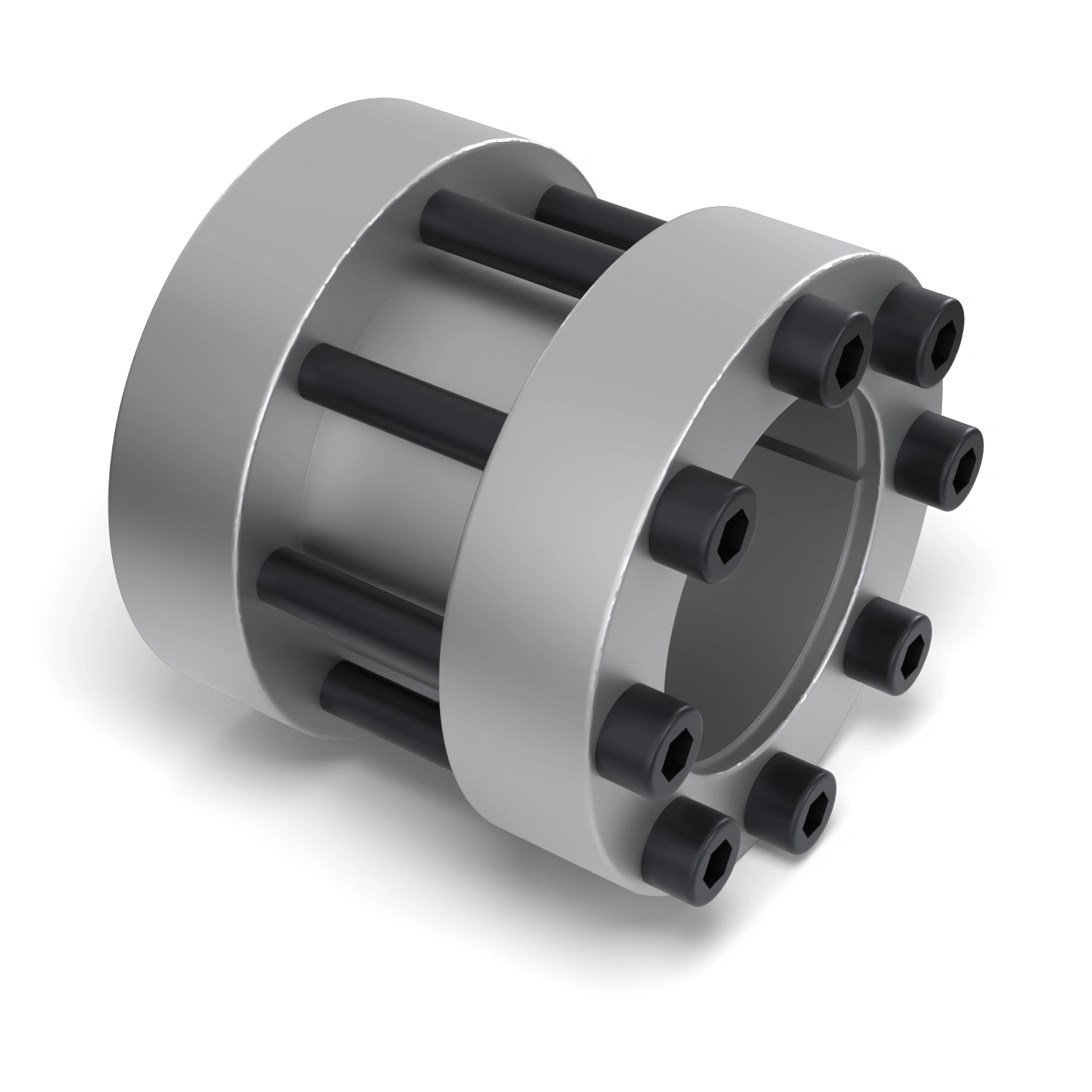

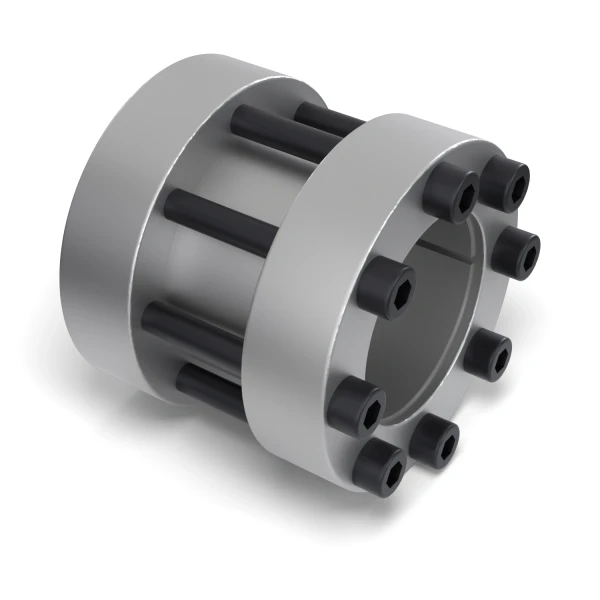

Starre Wellenkupplung STW72-70x115
Die starre Wellenkupplung STW72-70x115 verbindet zwei fluchtende Wellen gleichen Durchmessers drehfest und spielfrei zu einer durchgehenden Welle. Beim Anziehen der Schrauben werden die Wellenenden kraftschlüssig gefasst, eine Passfedernut ist nicht nötig. Sie gehört zur Baureihe STW72 der starren Wellenkupplungen.Die Kupplung passt auf zwei Wellen mit je Ø 70 mm, ihr Außen-Ø beträgt 115 mm. Ohne Schraubenköpfe ist sie 100 mm lang, über die Schraubenköpfe 110 mm. Der Außen-Ø D bestimmt zusammen mit L den Bauraum.Eine starre Kupplung gleicht weder Wellenversatz noch Winkelfehler aus: Die Wellen müssen fluchten, und die Lagerung muss für den gekoppelten Strang ausgelegt sein. Sollen Welle und Nabe statt zweier Wellen verbunden werden, sind selbstzentrierende Spannsätze oder nicht selbstzentrierende Spannsätze die passende Wahl. Wellentoleranzen prüfen Sie mit dem Passungsrechner, bei Fragen hilft unser Team: Beratung vereinbaren.
