Starre Wellenkupplung STW72-70x115
Starre Wellenkupplung STW72-70x115
75,08 €
Sofort verfügbar
- Kostenloser Versand ab 50 € Warenwert (innerhalb Deutschlands)
- Schneller Versand mit DHL oder UPS
- Kauf auf Rechnung für Firmenkunden nach Freigabe
- Geschäftskundenkonditionen nach Freigabe
Starre Wellenkupplungen
Verwandte KategorienEigenschaften im Überblick
Wellen-Ø d
Außen-Ø D
Übertragbares Drehmoment
Länge L
Spannschrauben
Gewicht

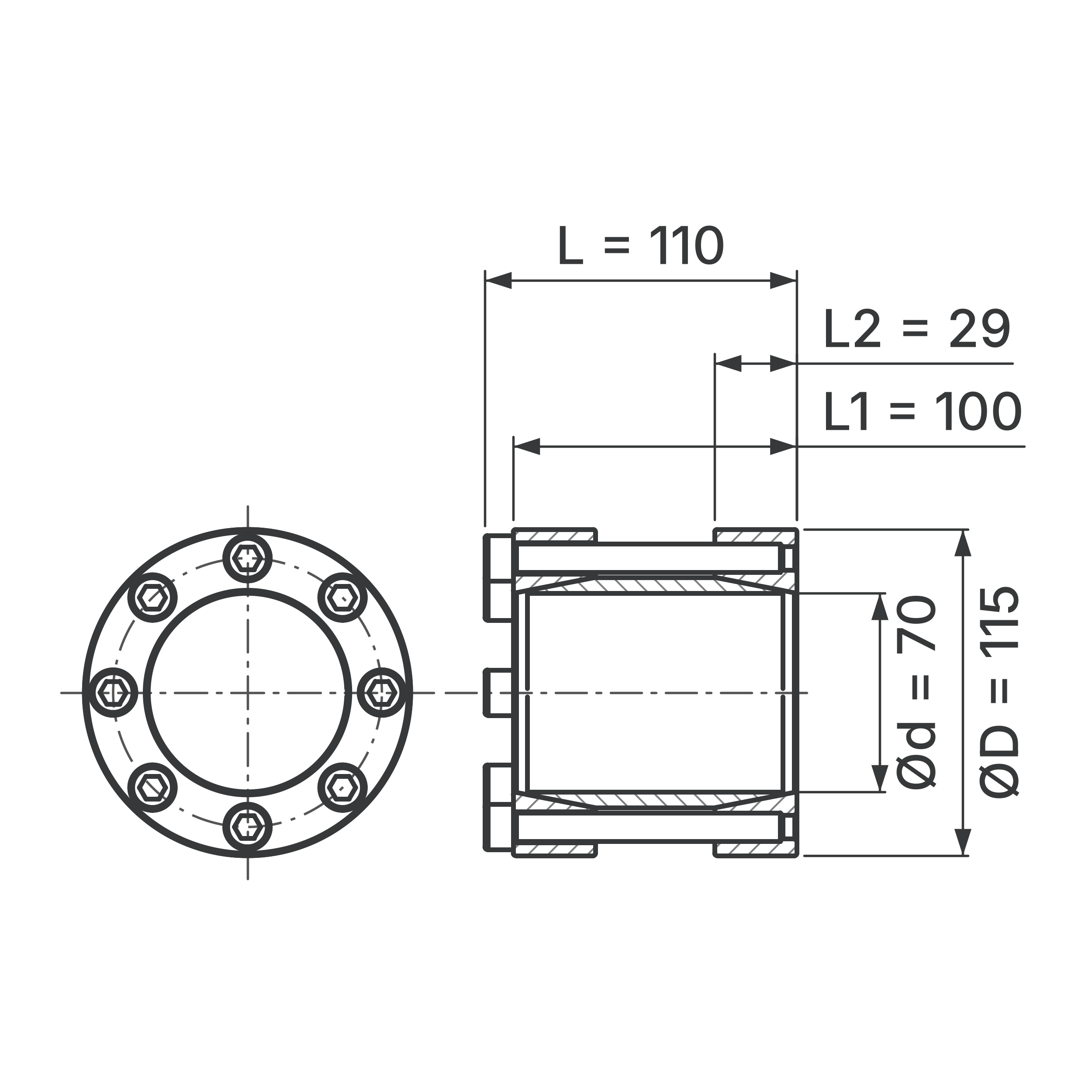

Maßskizze
Maße dieser Größe
- Wellen-Ø d (beide Wellenenden)
- 70 mm
- Außen-Ø D
- 115 mm
- Gesamtlänge L
- 110 mm
- Länge L1
- 100 mm
- Länge L2
- 29 mm
Schematische Darstellung, nicht maßstäblich. Alle Maße in mm.
Technische Daten
| Merkmal | Wert |
|---|---|
| Allgemein | |
| Artikelnummer | STW-063946 |
| Bezeichnung | STW72-70x115 |
| Baureihe | STW72 |
| Bauform | Starre Wellenkupplung |
| Werkstoff | Stahl |
| Anzahl Schrauben | 8 |
| Abmessungen | |
| Wellen-Ø d (beide Wellenenden) | 70 mm |
| Außen-Ø D | 115 mm |
| Gesamtlänge L | 110 mm |
| Länge L1 | 100 mm |
| Länge L2 | 29 mm |
| Länge L3 | 90 mm |
| Gewicht | 3,94 kg |
| Technische Kennwerte | |
| Übertragbares Drehmoment Mt | 4.321 Nm |
| Spannschrauben (Anzahl × Gewinde) | 8 × M10x95 |
| Passung und Oberfläche | |
| Passung Welle | Welle h8 |
| Oberflächenrauheit | Rt ≤ 16 µm |
Maße in mm, Bedeutung der Längenmaße siehe Maßskizze. Drehmoment Mt nach Herstellerangabe für fluchtende Wellen in Toleranz h8 mit Rauheit Rt ≤ 16 µm und vorschriftsmäßig angezogene Schrauben. Bei zusätzlicher Axiallast oder Biegung prüfen wir die Auslegung im Einzelfall.
Häufige Fragen
Fragen zur Auswahl?
Wir unterstützen Sie bei der Auswahl von starren Wellenkupplungen, bei Wellen- und Nabentoleranzen und beim Austausch vorhandener Verbindungen. Steinbach GmbH – seit 2014, Team mit über 30 Jahren Branchenerfahrung.

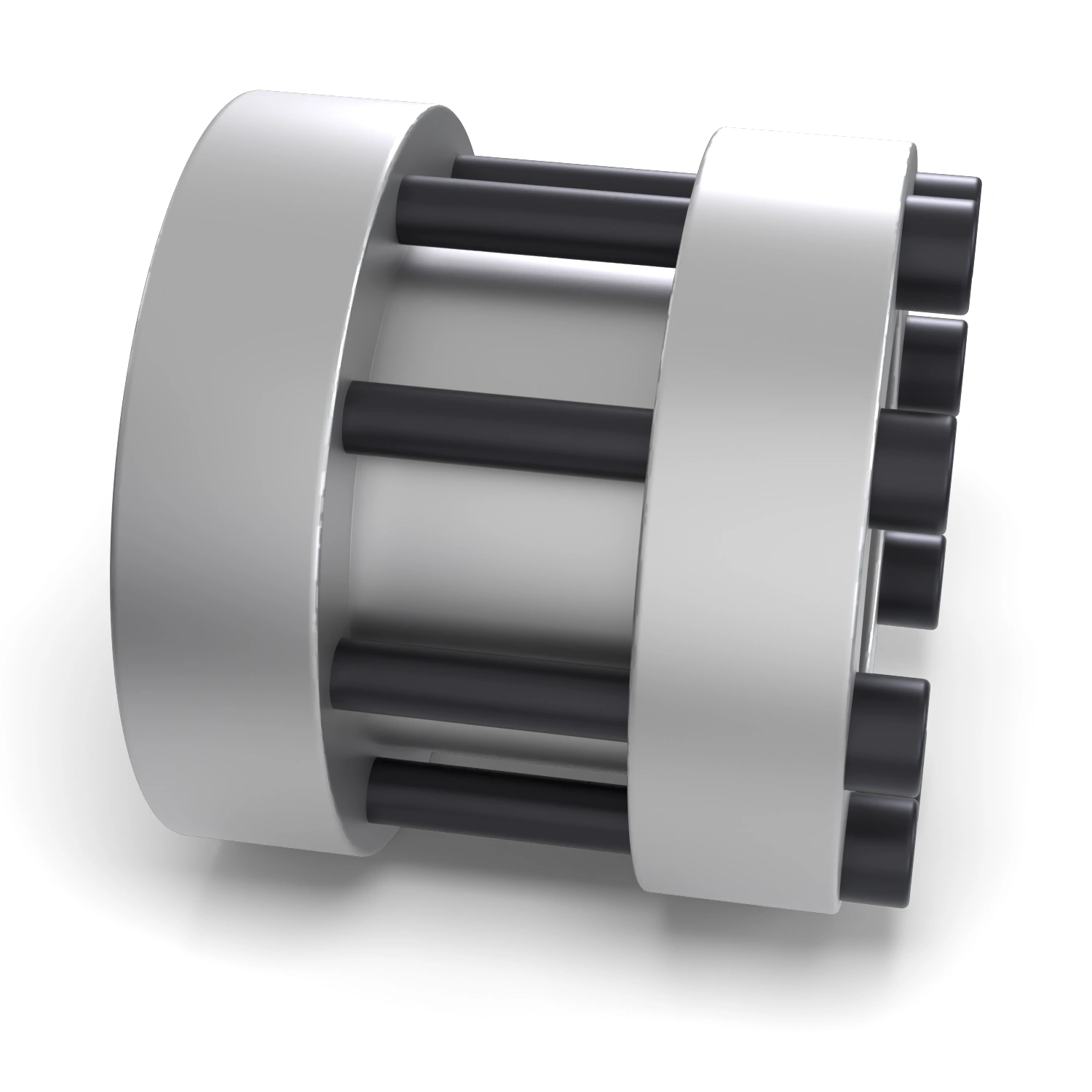

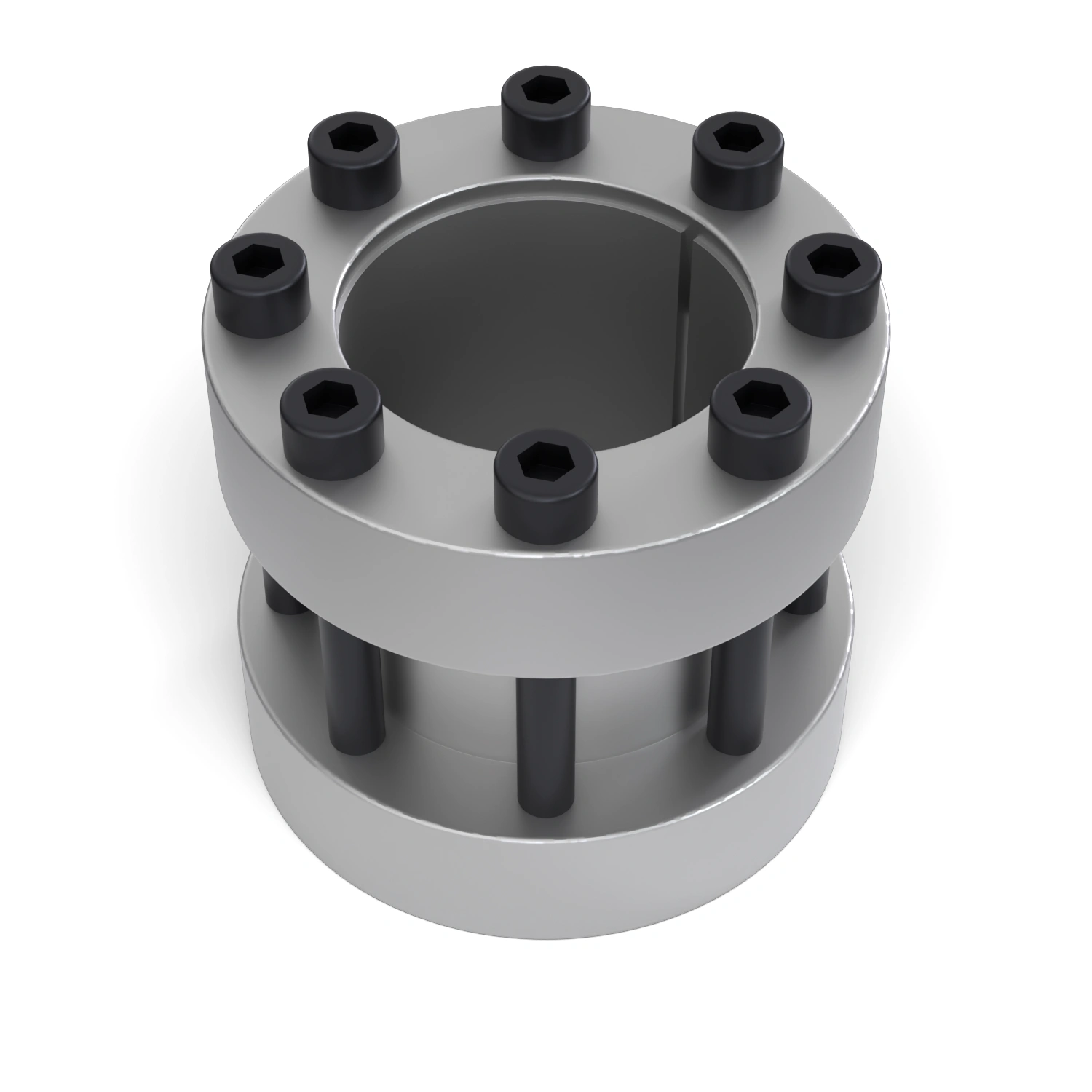

Starre Wellenkupplung STW72-70x115
Produktinformationen "Starre Wellenkupplung STW72-70x115"
Die starre Wellenkupplung STW72-70x115 verbindet zwei fluchtende Wellen gleichen Durchmessers drehfest und spielfrei zu einer durchgehenden Welle. Beim Anziehen der Schrauben werden die Wellenenden kraftschlüssig gefasst, eine Passfedernut ist nicht nötig. Sie gehört zur Baureihe STW72 der starren Wellenkupplungen.
Die Kupplung passt auf zwei Wellen mit je Ø 70 mm, ihr Außen-Ø beträgt 115 mm. Ohne Schraubenköpfe ist sie 100 mm lang, über die Schraubenköpfe 110 mm. Der Außen-Ø D bestimmt zusammen mit L den Bauraum.
Eine starre Kupplung gleicht weder Wellenversatz noch Winkelfehler aus: Die Wellen müssen fluchten, und die Lagerung muss für den gekoppelten Strang ausgelegt sein. Sollen Welle und Nabe statt zweier Wellen verbunden werden, sind selbstzentrierende Spannsätze oder nicht selbstzentrierende Spannsätze die passende Wahl. Wellentoleranzen prüfen Sie mit dem Passungsrechner, bei Fragen hilft unser Team: Beratung vereinbaren.
| Innen-Ø (mm): | 70 |
|---|---|
| Anzahl Schrauben: | 8 |
| Außen-Ø (mm): | 115 |
| Baureihe: | STW72 |
| Material: | Stahl |
