Spannsatz STW69SS Edelstahl
Der Spannsatz STW69SS ist ein kleiner, selbstzentrierender Edelstahl-Spannsatz mit Flansch und Druckscheibe vor der Nabe für sehr kleine Wellen. Wellen-Ø 6–14 mm, Außen-Ø 14–22 mm.
Spannsatz STW69SS in allen Größen
Eine Auswahl – insgesamt 5 Größen von Wellen-Ø 6 bis 14 mm finden Sie in der Produktliste unten.

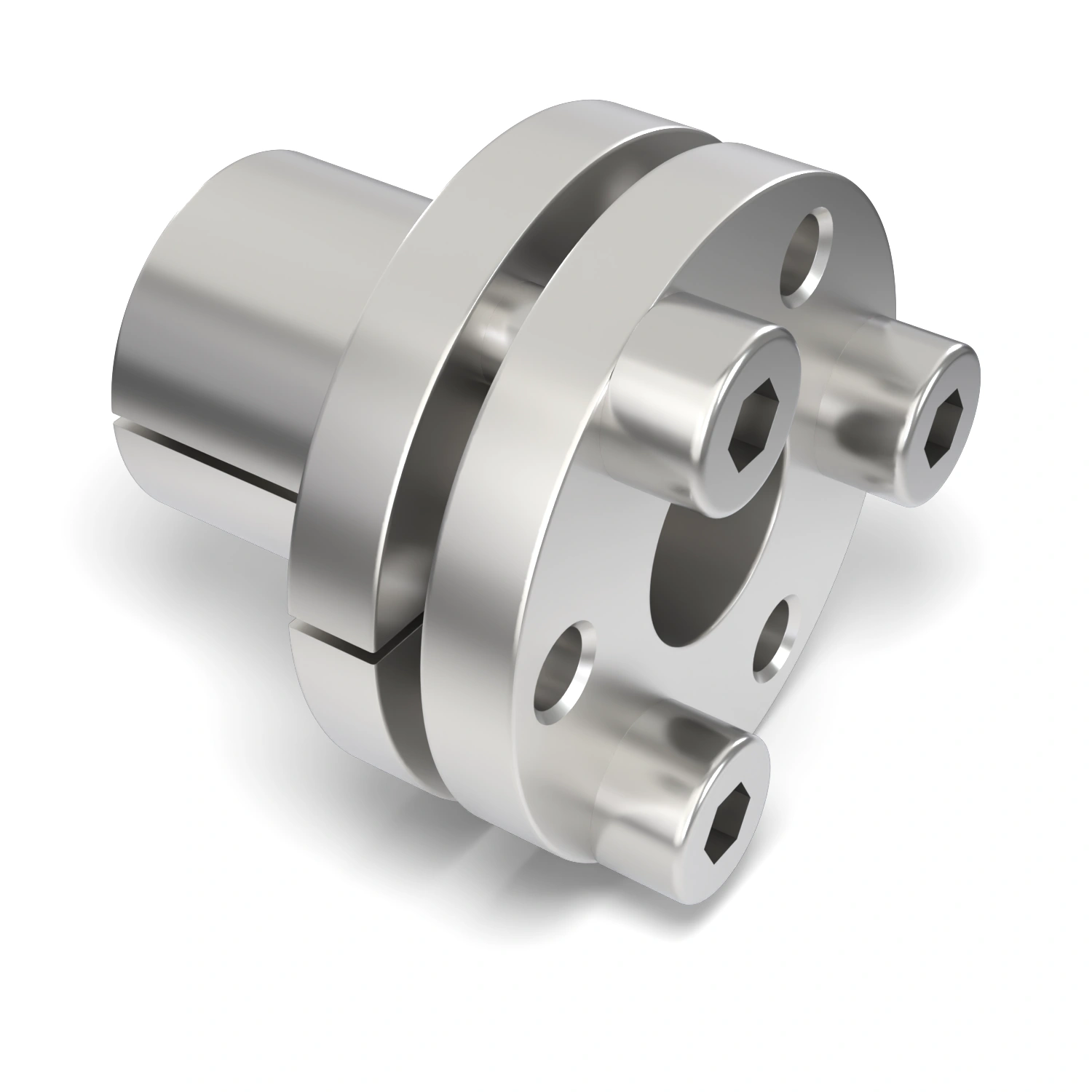

Spannsatz STW69SS-10x16 Edelstahl
Der Spannsatz STW69SS-10x16 Edelstahl ist ein kleiner Spannsatz aus Edelstahl mit Flansch vor der Nabe für sehr kleine Wellen. Nur die geschlitzte Hülse steckt in der Nabenbohrung, die Nabe liegt am Flansch an. Er gehört zur Baureihe Spannsatz STW69SS Edelstahl.Der Spannsatz passt auf eine Welle mit Ø 10 mm, die Hülse im Nabensitz hat einen Außen-Ø von 16 mm. Die Hülse in der Nabe ist 14 mm lang, ohne Schraubenköpfe misst der Spannsatz 24 mm, über die Schraubenköpfe 28 mm. Die Baureihe umfasst nur wenige Größen.Vor der Nabe muss Platz für den Flansch sein; für die Edelstahl-Ausführung empfiehlt sich eine feine Oberflächengüte an Welle und Bohrung. Ist die Welle größer, nehmen Sie den Spannsatz STW27SS; ist vor der Nabe kein Platz für einen Flansch, kommt der STW71SS in Frage. Bei Fragen hilft unser Team: Beratung vereinbaren.

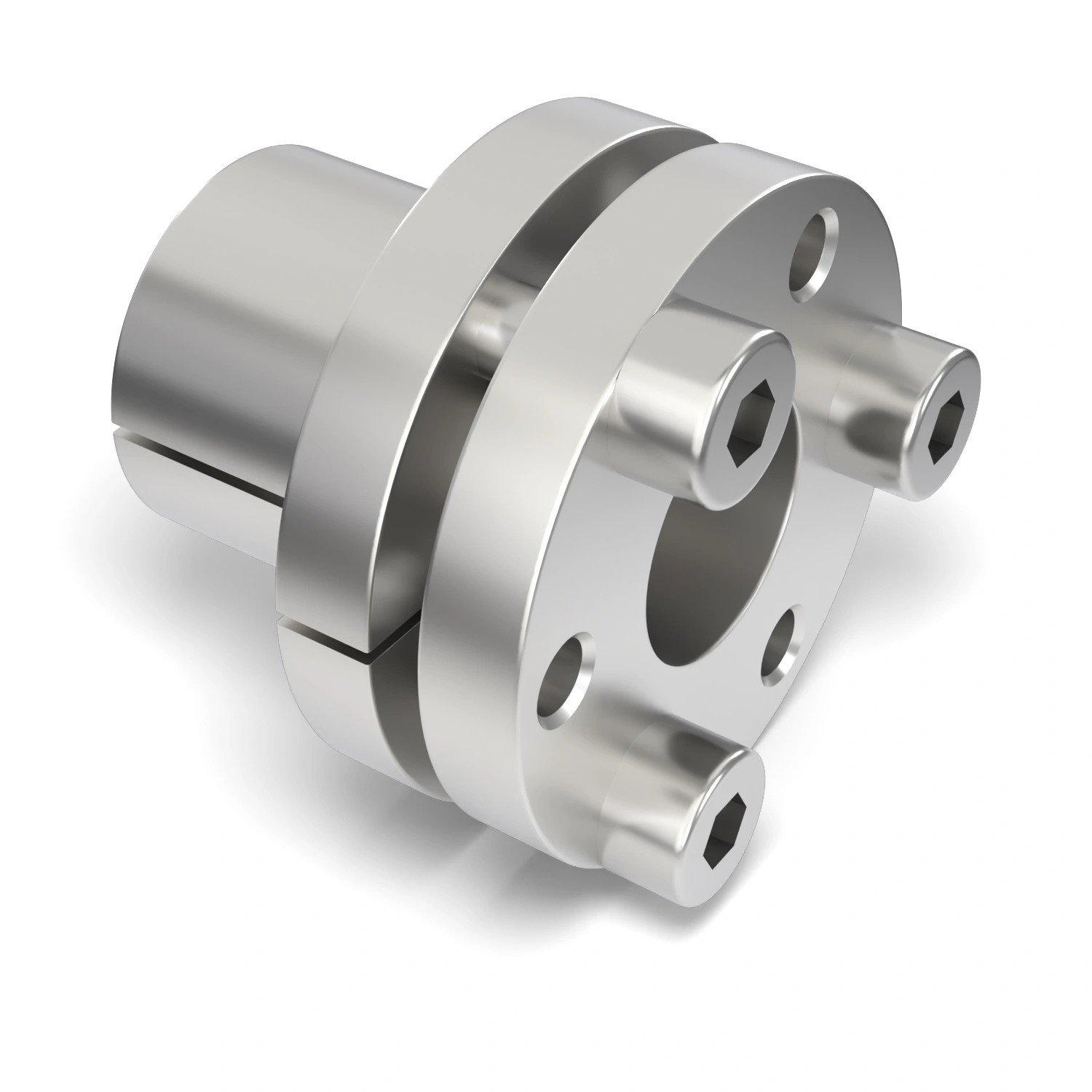

Spannsatz STW69SS-12x18 Edelstahl
Der Spannsatz STW69SS-12x18 Edelstahl ist ein kleiner Spannsatz aus Edelstahl mit Flansch vor der Nabe für sehr kleine Wellen. Nur die geschlitzte Hülse steckt in der Nabenbohrung, die Nabe liegt am Flansch an. Er gehört zur Baureihe Spannsatz STW69SS Edelstahl.Der Spannsatz passt auf eine Welle mit Ø 12 mm, die Hülse im Nabensitz hat einen Außen-Ø von 18 mm. Die Hülse in der Nabe ist 14 mm lang, ohne Schraubenköpfe misst der Spannsatz 25,5 mm, über die Schraubenköpfe 29,5 mm. Die Baureihe umfasst nur wenige Größen.Vor der Nabe muss Platz für den Flansch sein; für die Edelstahl-Ausführung empfiehlt sich eine feine Oberflächengüte an Welle und Bohrung. Ist die Welle größer, nehmen Sie den Spannsatz STW27SS; ist vor der Nabe kein Platz für einen Flansch, kommt der STW71SS in Frage. Bei Fragen hilft unser Team: Beratung vereinbaren.

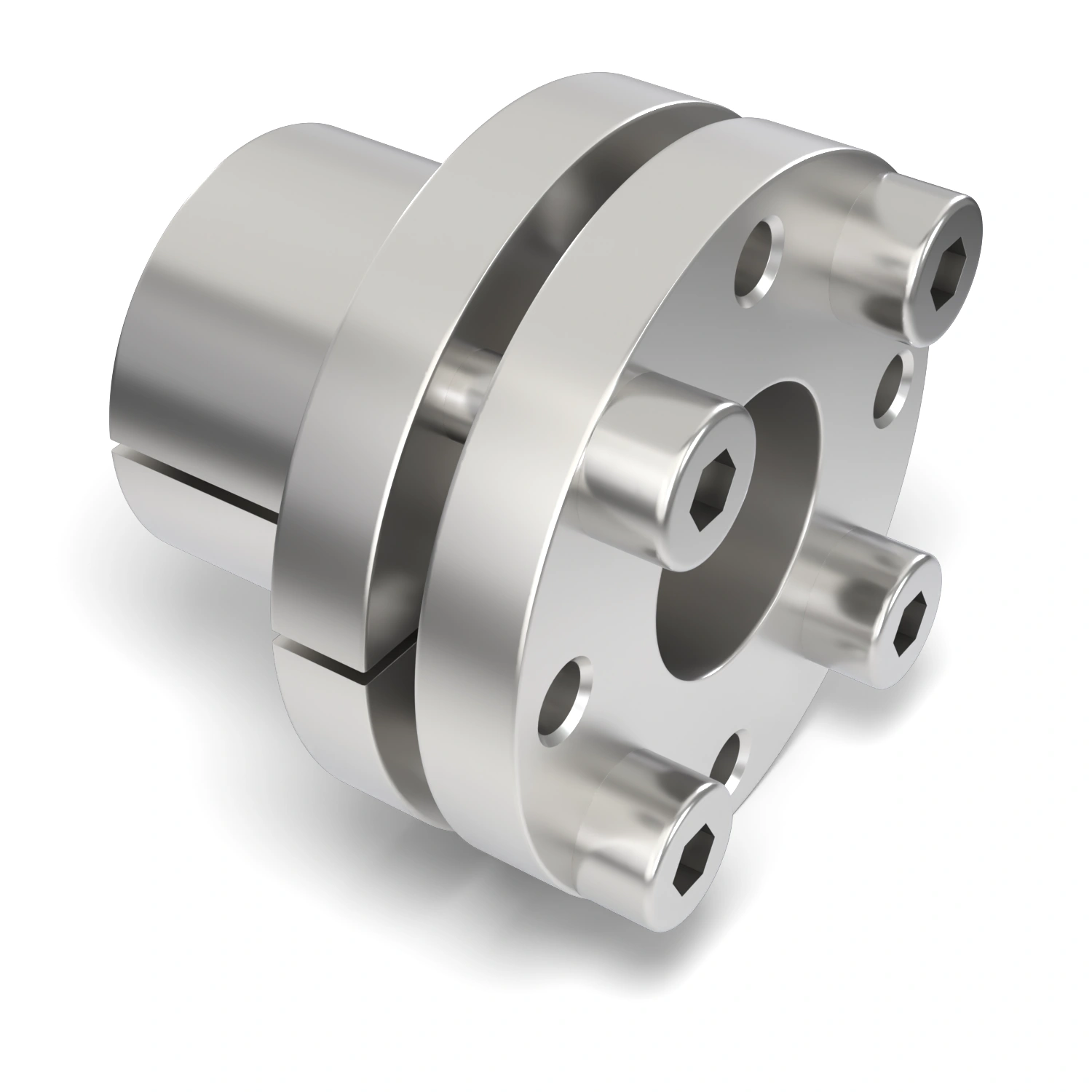

Spannsatz STW69SS-14x22 Edelstahl
Der Spannsatz STW69SS-14x22 Edelstahl ist ein kleiner Spannsatz aus Edelstahl mit Flansch vor der Nabe für sehr kleine Wellen. Nur die geschlitzte Hülse steckt in der Nabenbohrung, die Nabe liegt am Flansch an. Er gehört zur Baureihe Spannsatz STW69SS Edelstahl.Der Spannsatz passt auf eine Welle mit Ø 14 mm, die Hülse im Nabensitz hat einen Außen-Ø von 22 mm. Die Hülse in der Nabe ist 15 mm lang, ohne Schraubenköpfe misst der Spannsatz 27,5 mm, über die Schraubenköpfe 31,5 mm. Die Baureihe umfasst nur wenige Größen.Vor der Nabe muss Platz für den Flansch sein; für die Edelstahl-Ausführung empfiehlt sich eine feine Oberflächengüte an Welle und Bohrung. Ist die Welle größer, nehmen Sie den Spannsatz STW27SS; ist vor der Nabe kein Platz für einen Flansch, kommt der STW71SS in Frage. Bei Fragen hilft unser Team: Beratung vereinbaren.

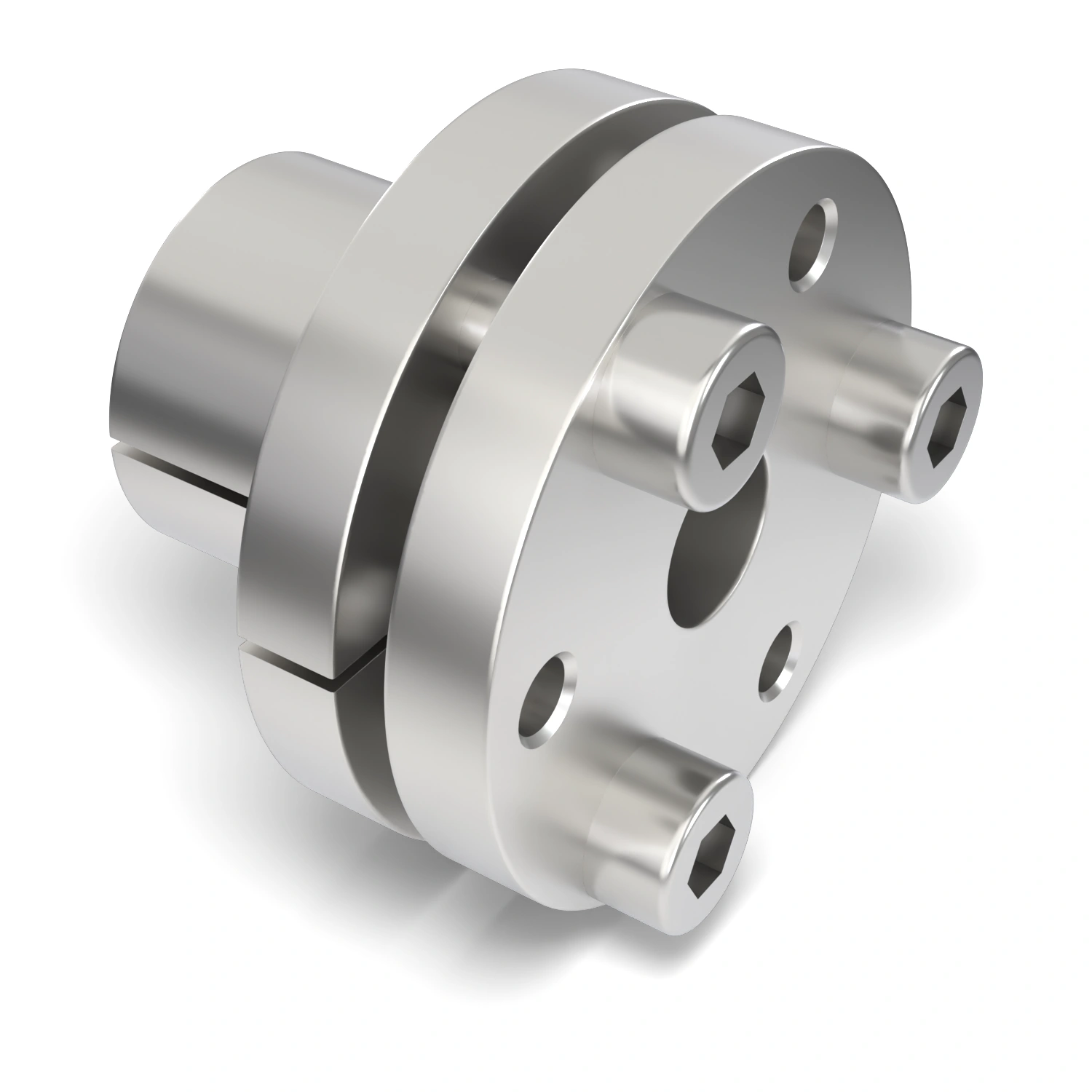

Spannsatz STW69SS-6x14 Edelstahl
Der Spannsatz STW69SS-6x14 Edelstahl ist ein kleiner Spannsatz aus Edelstahl mit Flansch vor der Nabe für sehr kleine Wellen. Nur die geschlitzte Hülse steckt in der Nabenbohrung, die Nabe liegt am Flansch an. Er gehört zur Baureihe Spannsatz STW69SS Edelstahl.Der Spannsatz passt auf eine Welle mit Ø 6 mm, die Hülse im Nabensitz hat einen Außen-Ø von 14 mm. Die Hülse in der Nabe ist 10 mm lang, ohne Schraubenköpfe misst der Spannsatz 19 mm, über die Schraubenköpfe 22 mm. Die Baureihe umfasst nur wenige Größen.Vor der Nabe muss Platz für den Flansch sein; für die Edelstahl-Ausführung empfiehlt sich eine feine Oberflächengüte an Welle und Bohrung. Ist die Welle größer, nehmen Sie den Spannsatz STW27SS; ist vor der Nabe kein Platz für einen Flansch, kommt der STW71SS in Frage. Bei Fragen hilft unser Team: Beratung vereinbaren.

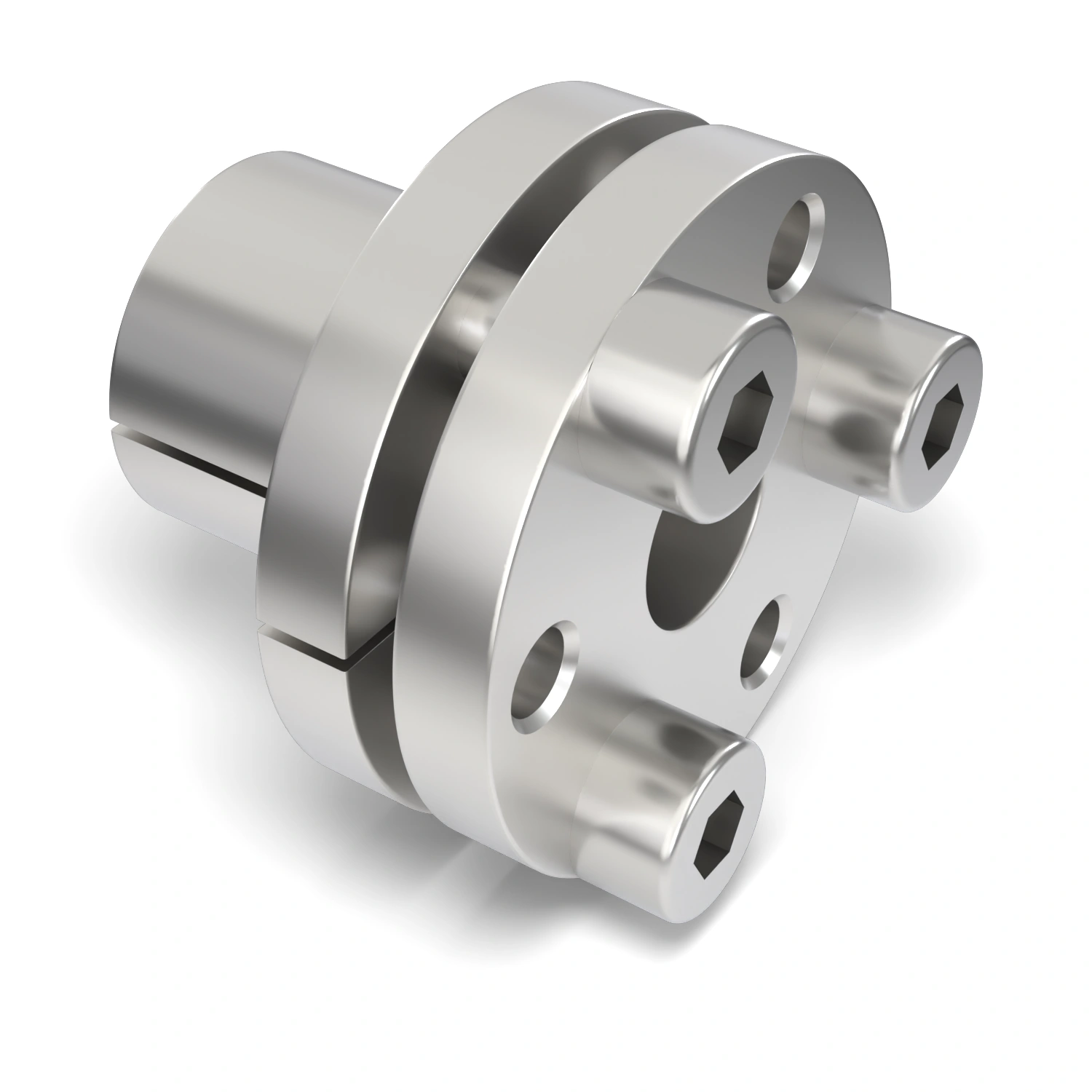

Spannsatz STW69SS-8x15 Edelstahl
Der Spannsatz STW69SS-8x15 Edelstahl ist ein kleiner Spannsatz aus Edelstahl mit Flansch vor der Nabe für sehr kleine Wellen. Nur die geschlitzte Hülse steckt in der Nabenbohrung, die Nabe liegt am Flansch an. Er gehört zur Baureihe Spannsatz STW69SS Edelstahl.Der Spannsatz passt auf eine Welle mit Ø 8 mm, die Hülse im Nabensitz hat einen Außen-Ø von 15 mm. Die Hülse in der Nabe ist 12 mm lang, ohne Schraubenköpfe misst der Spannsatz 21,5 mm, über die Schraubenköpfe 25,5 mm. Die Baureihe umfasst nur wenige Größen.Vor der Nabe muss Platz für den Flansch sein; für die Edelstahl-Ausführung empfiehlt sich eine feine Oberflächengüte an Welle und Bohrung. Ist die Welle größer, nehmen Sie den Spannsatz STW27SS; ist vor der Nabe kein Platz für einen Flansch, kommt der STW71SS in Frage. Bei Fragen hilft unser Team: Beratung vereinbaren.
