Spannsatz STW69SS-6x14 Edelstahl
Spannsatz STW69SS-6x14 Edelstahl
71,90 €
Sofort verfügbar
- Kostenloser Versand ab 50 € Warenwert (innerhalb Deutschlands)
- Schneller Versand mit DHL oder UPS
- Kauf auf Rechnung für Firmenkunden nach Freigabe
- Geschäftskundenkonditionen nach Freigabe
Spannsatz STW69SS Edelstahl
Verwandte KategorienEigenschaften im Überblick
Wellen-Ø d
Außen-Ø D
Breite B
Ausführung
Anzahl Schrauben
Gewicht

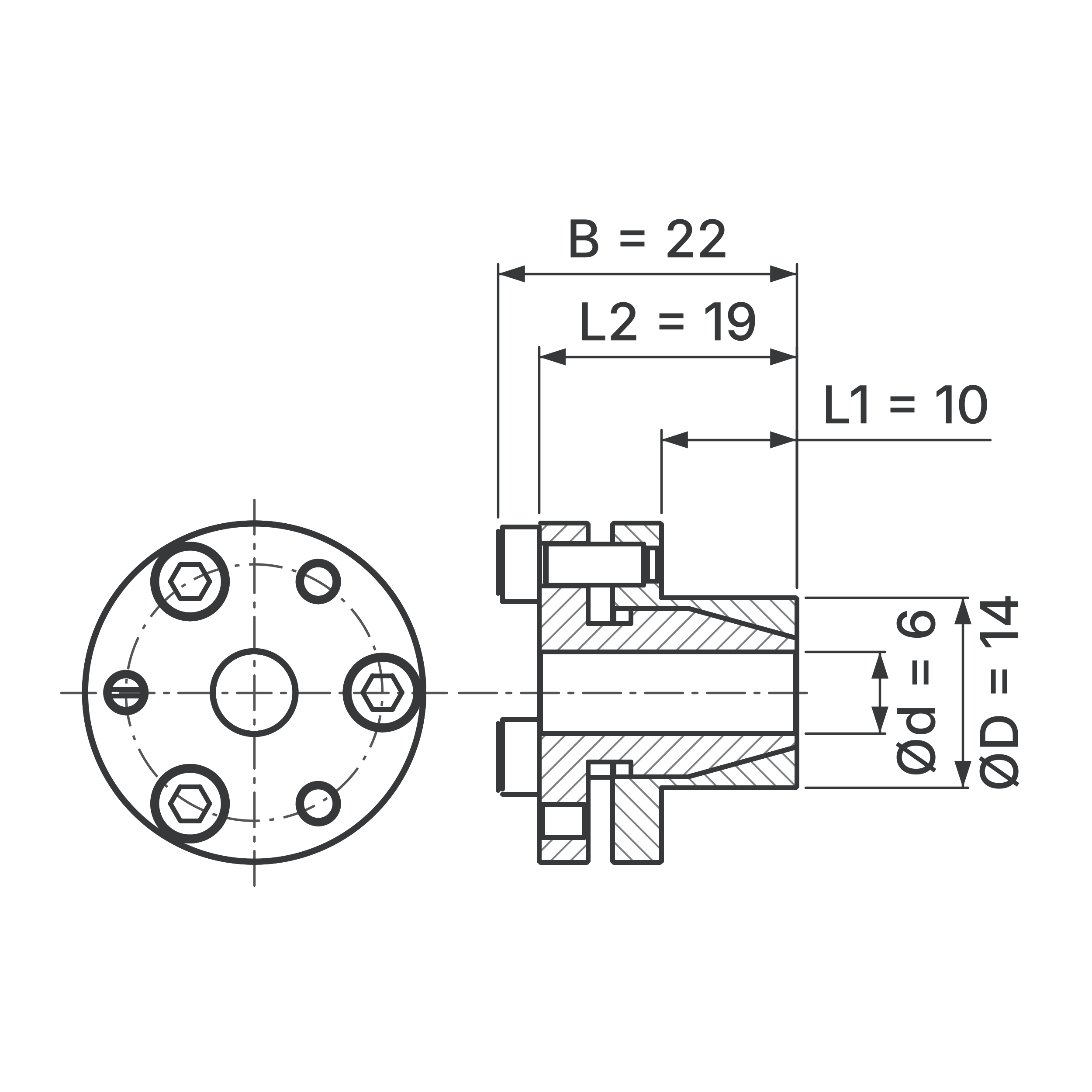

Maßskizze
Maße dieser Größe
- Wellen-Ø d
- 6 mm
- Außen-Ø D
- 14 mm
- Länge L1
- 10 mm
- Länge L2
- 19 mm
- Breite B
- 22 mm
Schematische Darstellung, nicht maßstäblich. Alle Maße in mm.
Technische Daten
| Merkmal | Wert |
|---|---|
| Allgemein | |
| Artikelnummer | STW-063979 |
| Bezeichnung | STW69SS-6x14 |
| Baureihe | STW69SS |
| Bauform | Spannsatz |
| Ausführung | selbstzentrierend |
| Werkstoff | Edelstahl |
| Anzahl Schrauben | 3 |
| Abmessungen | |
| Wellen-Ø d | 6 mm |
| Außen-Ø D (Nabenbohrung) | 14 mm |
| Länge L1 | 10 mm |
| Länge L2 | 19 mm |
| Breite B | 22 mm |
| Gewicht | 0,03 kg |
| Passung und Oberfläche | |
| Passung Welle / Nabe | empfohlen Welle h7 / Nabe H8 |
| Oberflächenrauheit | Rt 3,0 µm |
| Rundlauffehler | 0,02–0,04 mm |
Maße in mm, Bedeutung der Längenmaße siehe Maßskizze.
Häufige Fragen
Fragen zur Auswahl?
Wir unterstützen Sie bei der Auswahl von Spannsätzen, bei Wellen- und Nabentoleranzen und beim Austausch vorhandener Verbindungen. Steinbach GmbH – seit 2014, Team mit über 30 Jahren Branchenerfahrung.
Spannsatz STW69SS-6x14 Edelstahl
Produktinformationen "Spannsatz STW69SS-6x14 Edelstahl"

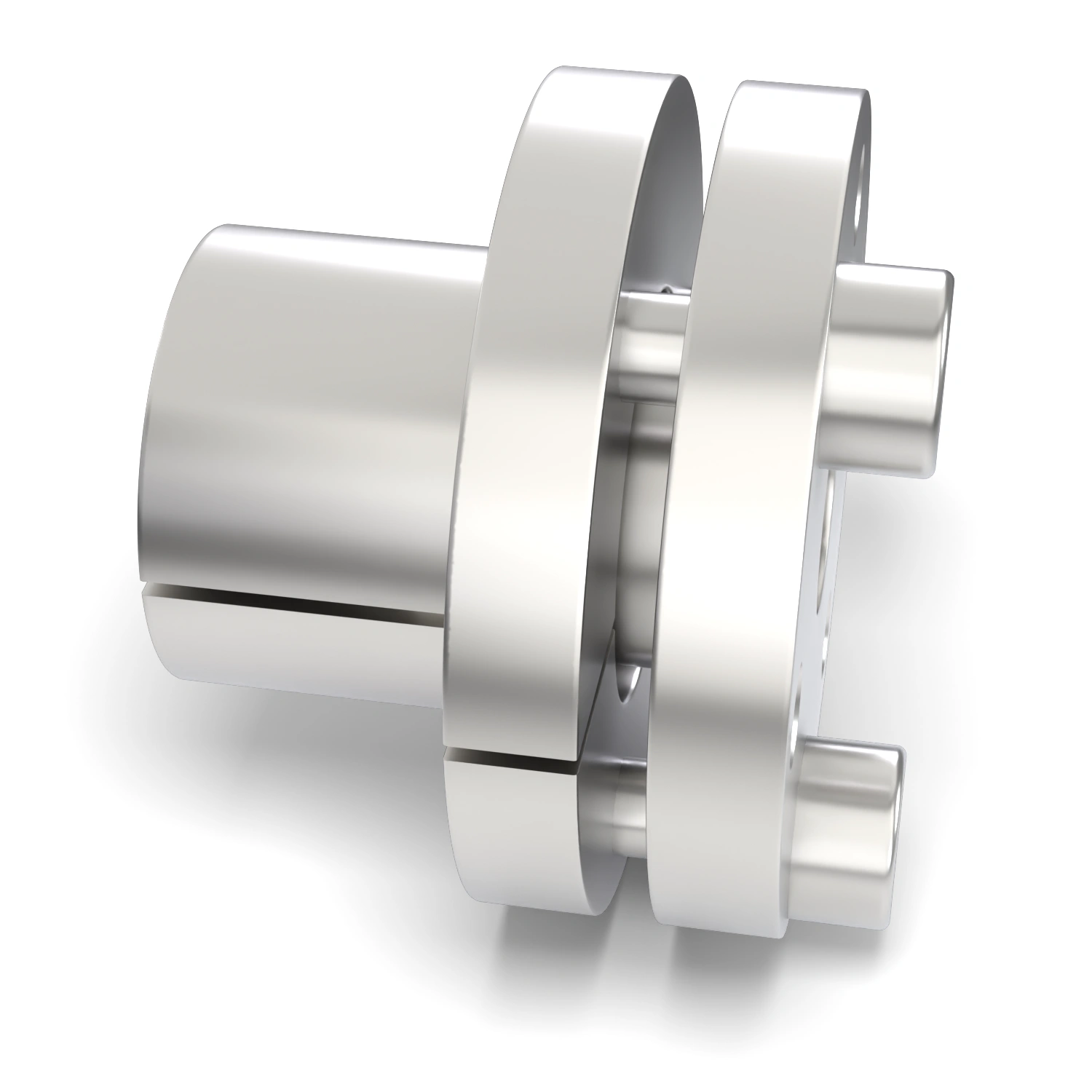

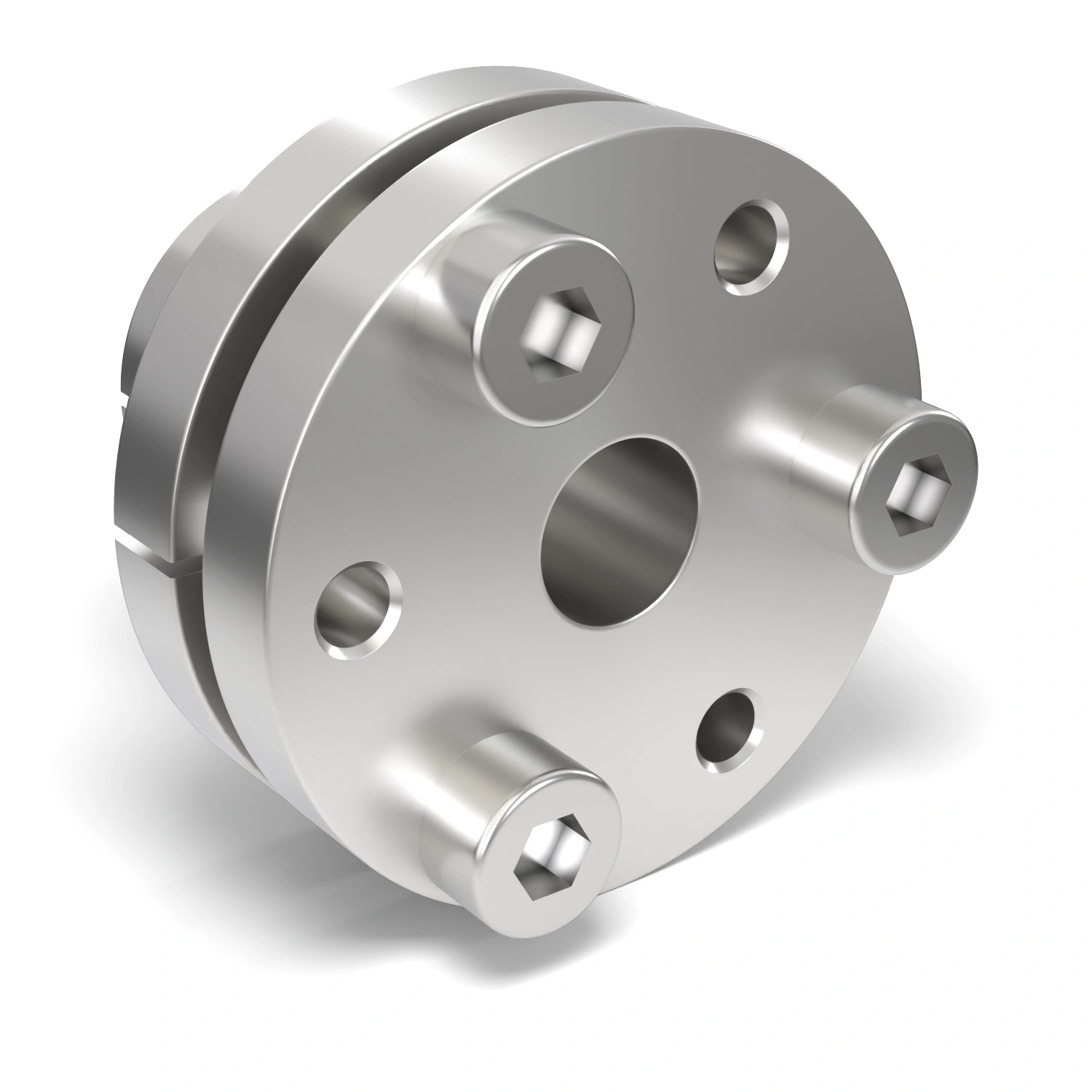

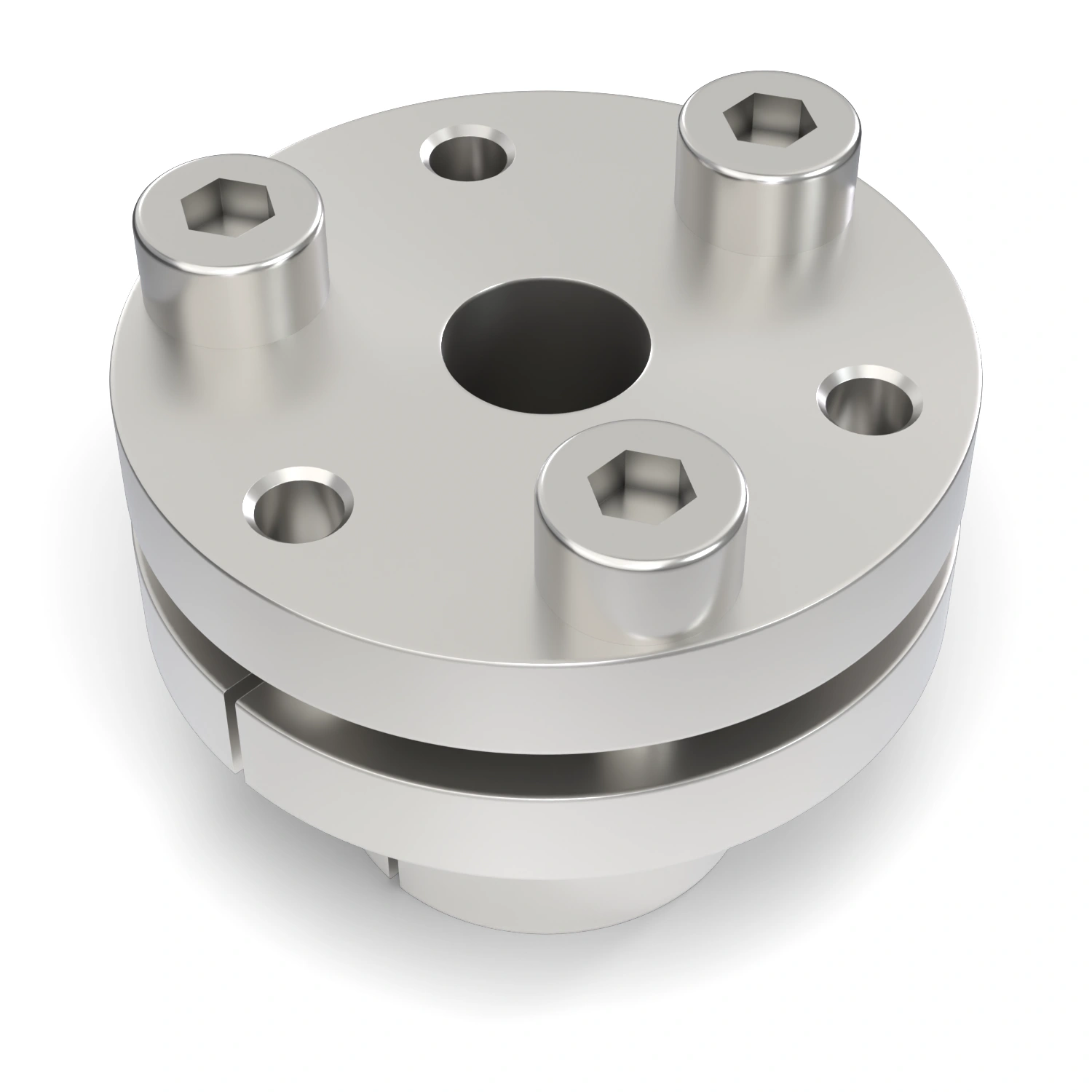

Der Spannsatz STW69SS-6x14 Edelstahl ist ein kleiner Spannsatz aus Edelstahl mit Flansch vor der Nabe für sehr kleine Wellen. Nur die geschlitzte Hülse steckt in der Nabenbohrung, die Nabe liegt am Flansch an. Er gehört zur Baureihe Spannsatz STW69SS Edelstahl.
Der Spannsatz passt auf eine Welle mit Ø 6 mm, die Hülse im Nabensitz hat einen Außen-Ø von 14 mm. Die Hülse in der Nabe ist 10 mm lang, ohne Schraubenköpfe misst der Spannsatz 19 mm, über die Schraubenköpfe 22 mm. Die Baureihe umfasst nur wenige Größen.
Vor der Nabe muss Platz für den Flansch sein; für die Edelstahl-Ausführung empfiehlt sich eine feine Oberflächengüte an Welle und Bohrung. Ist die Welle größer, nehmen Sie den Spannsatz STW27SS; ist vor der Nabe kein Platz für einen Flansch, kommt der STW71SS in Frage. Bei Fragen hilft unser Team: Beratung vereinbaren.
| Innen-Ø (mm): | 6 |
|---|---|
| Anzahl Schrauben: | 3 |
| Ausführung: | selbstzentrierend |
| Außen-Ø (mm): | 14 |
| Baureihe: | STW69SS |
| Material: | Edelstahl |
