Spannsatz STW29-80x115

56,98 €

Netto: 47,88 €

Inhalt netto:

Lieferzeit 2 bis 3 Werktage

Preis anfragen

Produktnummer: STW-063822

Hersteller: STW

Gewicht: 1,4 kg

Unsere Vorteile

Kostenloser Versand ab 50 € Warenwert (innerhalb Deutschlands)
Schneller Versand mit DHL oder UPS
Kauf auf Rechnung für Firmenkunden nach Freigabe
Geschäftskundenkonditionen nach Freigabe

Spannsatz STW29

Verwandte Kategorien

Nicht selbstzentrierende Spannsätze Spannsatz STW29 Spannsatz STW60 Selbstzentrierende Spannsätze

Alle Größen ansehen

Eigenschaften im Überblick

Wellen-Ø d

80 mmBohrung des Spannsatzes

Außen-Ø D

115 mmentspricht der Nabenbohrung

Breite B

45 mmEinbaumaß, siehe Maßskizze

Ausführung

nicht selbstzentrierendNabe über eigenen Zentriersitz führen

Anzahl Schrauben

16 Stückzum Verspannen der Verbindung

Gewicht

1,4 kgje Stück

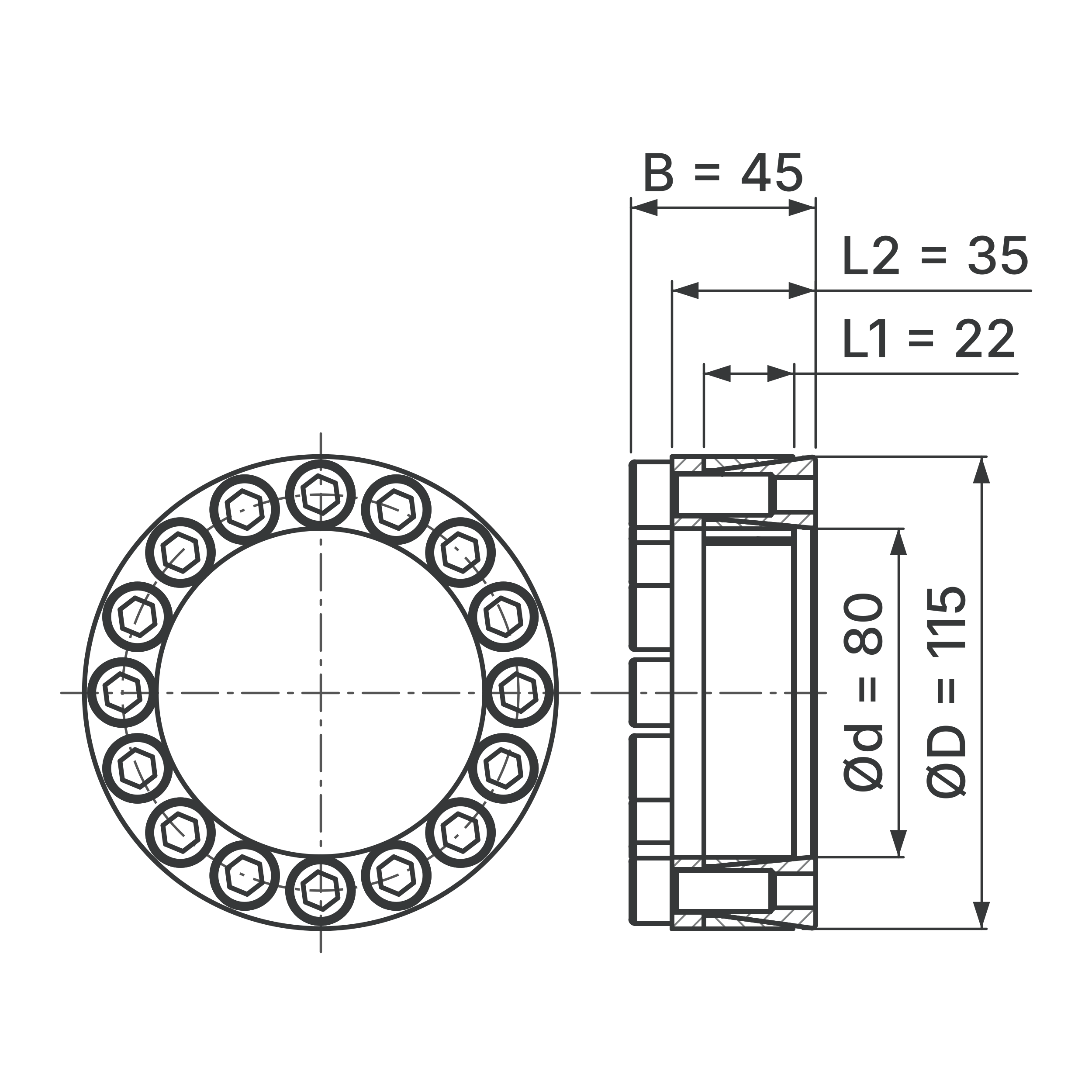

Maßskizze

Maße dieser Größe

Wellen-Ø d: 80 mm
Außen-Ø D: 115 mm
Länge L1: 22 mm
Länge L2: 35 mm
Breite B: 45 mm

Schematische Darstellung, nicht maßstäblich. Alle Maße in mm.

Technische Daten

Merkmal	Wert
Allgemein
Artikelnummer	STW-063822
Bezeichnung	STW29-80x115
Baureihe	STW29
Bauform	Spannsatz
Ausführung	nicht selbstzentrierend
Werkstoff	Stahl
Anzahl Schrauben	16
Abmessungen
Wellen-Ø d	80 mm
Außen-Ø D (Nabenbohrung)	115 mm
Länge L1	22 mm
Länge L2	35 mm
Breite B	45 mm
Gewicht	1,4 kg
Passung und Oberfläche
Passung Welle / Nabe	Welle h8 / Nabe H8
Oberflächenrauheit	Rt ≤ 16 µm

Maße in mm, Bedeutung der Längenmaße siehe Maßskizze.

Häufige Fragen

Was bedeuten die Maße in der Maßskizze des Spannsatzes STW29?

d ist der Wellen-Ø (80 mm), D der Außen-Ø und damit die Nabenbohrung (115 mm). L1 ist die Länge des Außenrings in der Nabe, L2 die Breite einschließlich Druckring ohne Schraubenköpfe und B die Gesamtbreite über die Schraubenköpfe.

Wann ist eine andere Bauart besser als der STW29?

Soll die Nabe beim Spannen selbst zentriert werden, wählen Sie eine Baureihe aus den selbstzentrierenden Spannsätzen. Bei groben Toleranzen, großen Wellen oder wenig axialem Platz ist der doppelkonische STW60 die bessere Wahl.

Kann der Spannsatz STW29-80x115 einen anderen Spannsatz mit einfachem Konus ersetzen?

Der STW29 entspricht dem Typ „nicht selbstzentrierender Spannsatz mit einfachem Konus und Druckring“. Weil er eine eigene Maßreihe hat, vergleichen Sie Wellen-Ø d, Außen-Ø D, L1, L2 und B Größe für Größe mit dem vorhandenen Spannsatz, bevor Sie tauschen.

Warum braucht die Nabe beim Spannsatz STW29-80x115 einen Zentriersitz?

Der STW29 überträgt die Kraft, zentriert die Nabe aber nicht. Die Führung übernimmt ein eigener Sitz der Nabe auf der Welle, zum Beispiel eine Stufenbohrung; er bestimmt den Rundlauf.

Wie genau müssen Welle und Nabenbohrung für den STW29 gefertigt sein?

Der STW29 verlangt engere Passungen als der STW60. Die konkreten Vorgaben stimmen wir gern mit Ihnen ab; eine erste Orientierung gibt der Ratgeber Passungen & ISO-Toleranzen.

Wie unterscheidet sich die Baubreite von STW29 und STW60?

Ab mittleren Wellen-Ø baut der STW29 axial breiter als der STW60, dafür kommt er mit einem kleineren Außen-Ø aus.

Fragen zur Auswahl?

Wir unterstützen Sie bei der Auswahl von Spannsätzen, bei Wellen- und Nabentoleranzen und beim Austausch vorhandener Verbindungen. Steinbach GmbH – seit 2014, Team mit über 30 Jahren Branchenerfahrung.

Beratung vereinbaren

Spannsatz STW29-80x115

STW

Produktinformationen "Spannsatz STW29-80x115"

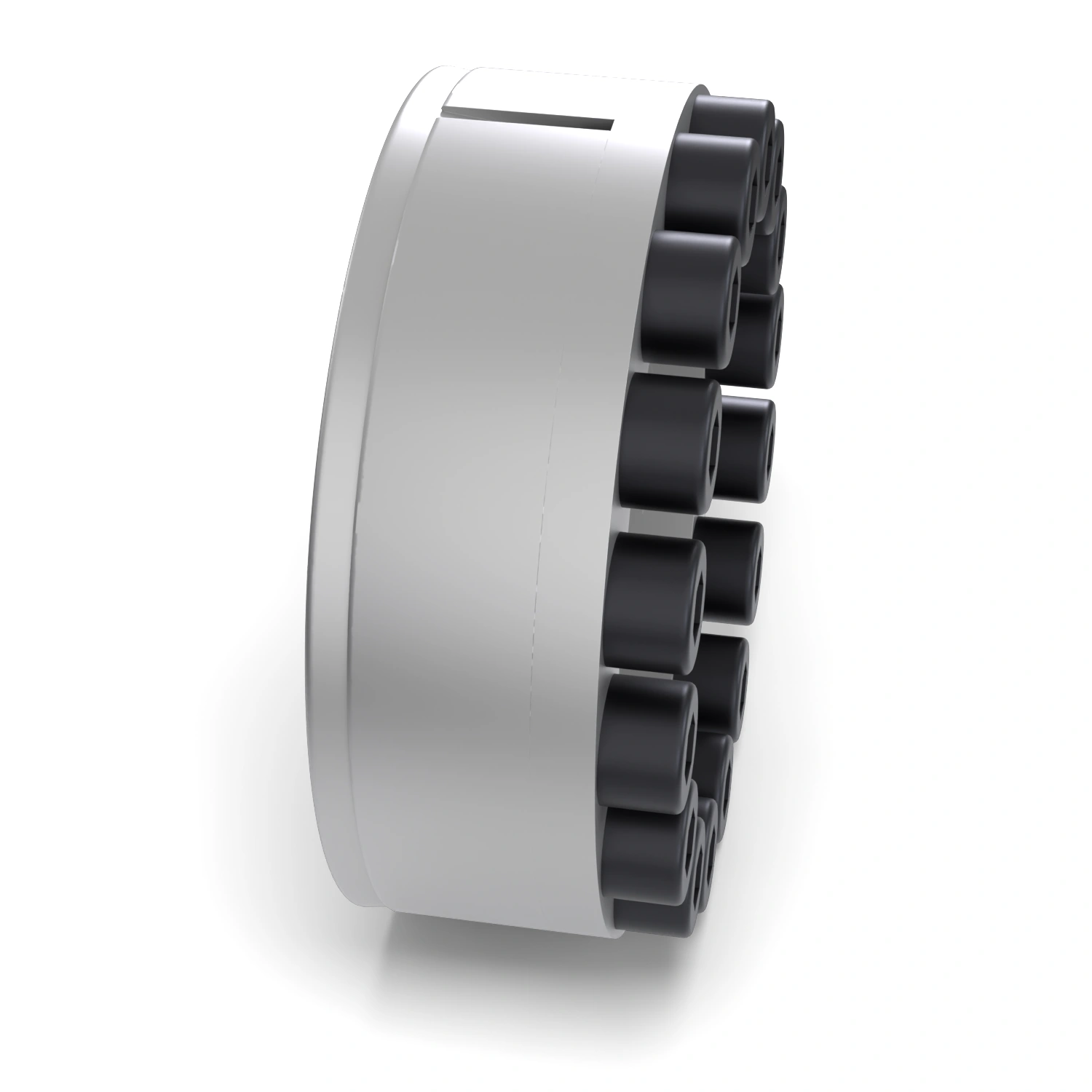

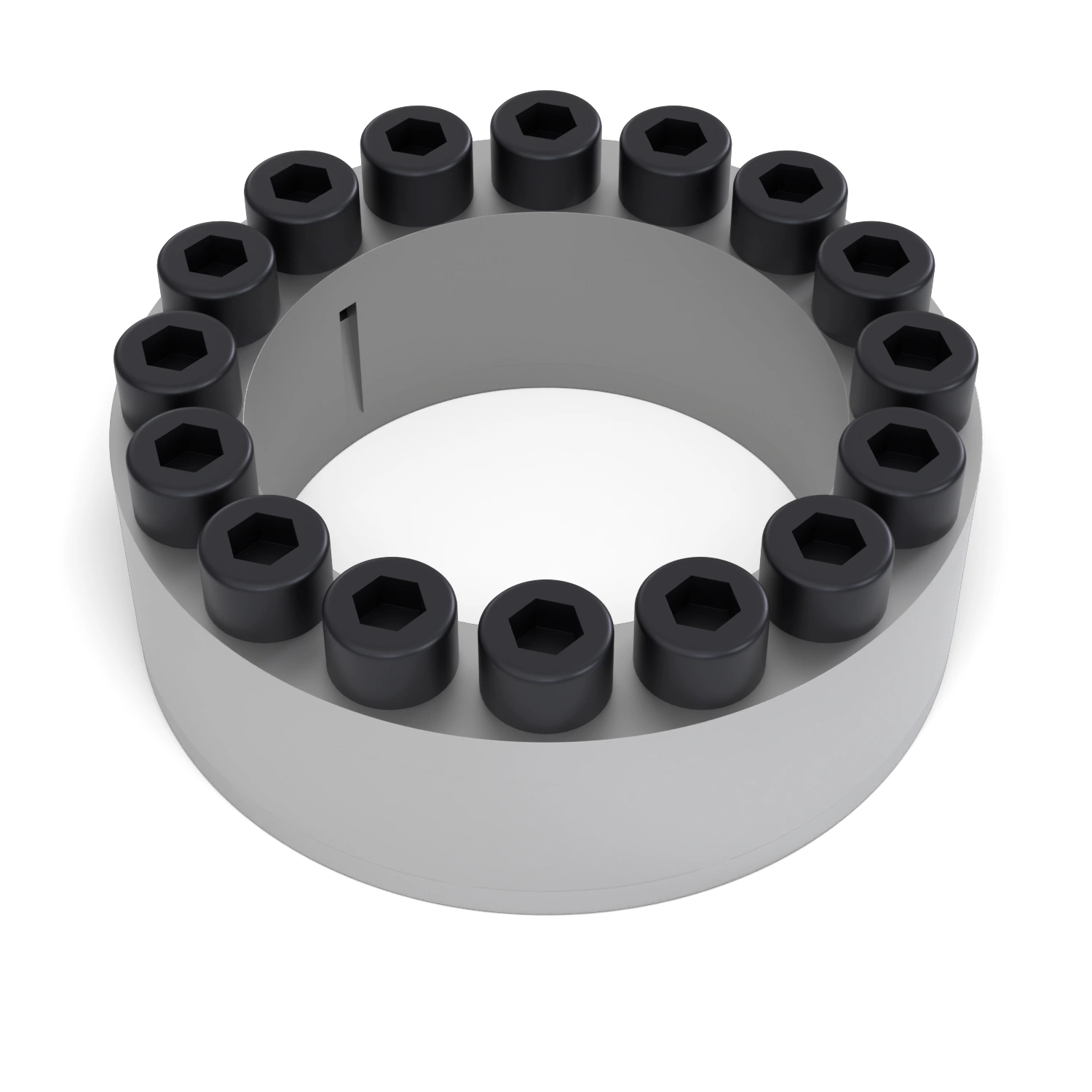

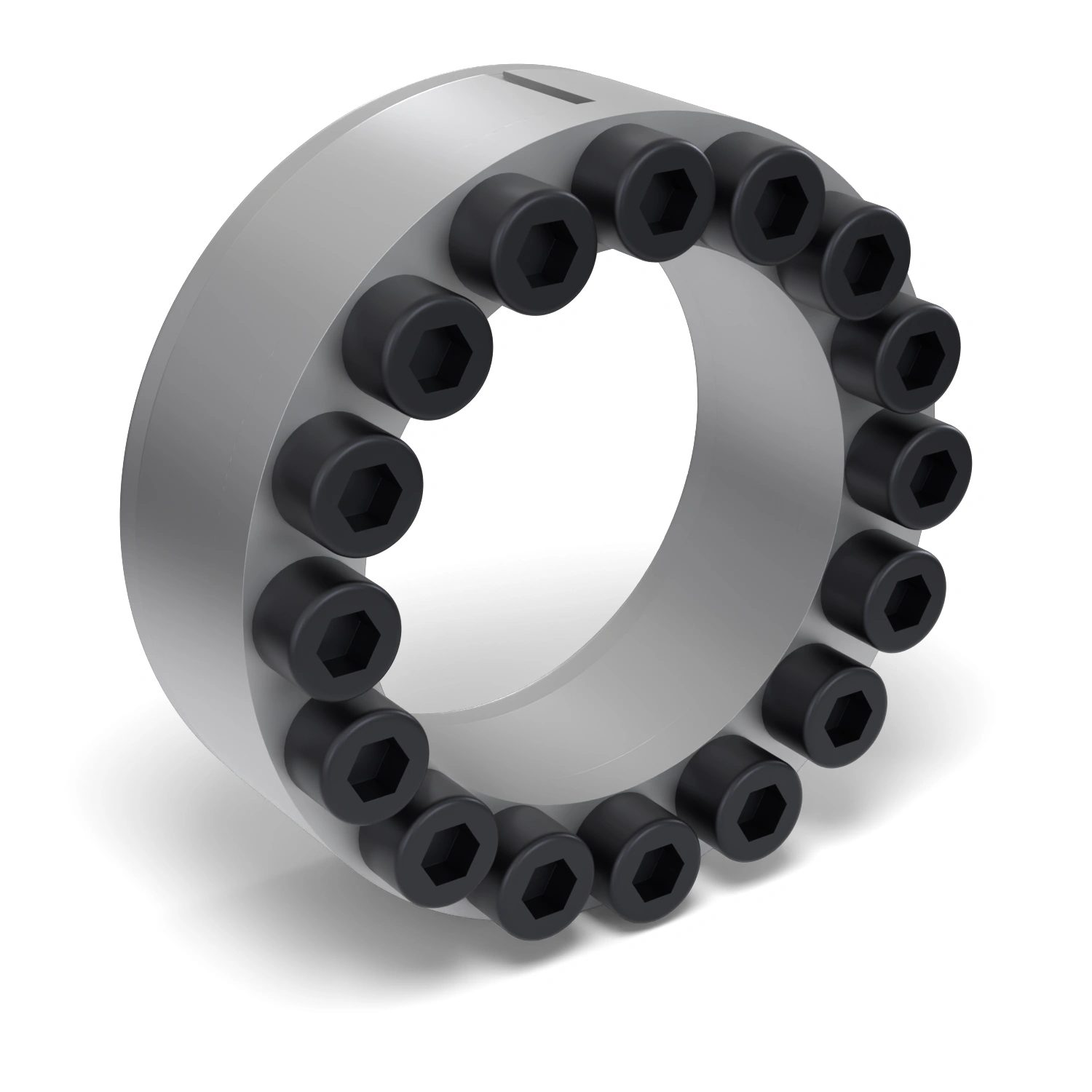

Der Spannsatz STW29-80x115 ist ein nicht selbstzentrierender Spannsatz aus Stahl mit einfachem Konus und flachem Druckring. Er kommt bei gleichem Wellen-Ø mit einem kleineren Außen-Ø aus als der doppelkonische STW60, die Nabenbohrung darf also kleiner ausfallen. Er gehört zur Baureihe Spannsatz STW29.

Der Spannsatz passt auf eine Welle mit Ø 80 mm und in eine Nabenbohrung mit Ø 115 mm. Der Außenring ist 22 mm lang, ohne Schraubenköpfe misst der Spannsatz 35 mm, über die Schraubenköpfe 45 mm. Die Baureihe hat eine eigene Maßreihe; nur vereinzelt stimmen Wellen- und Außen-Ø mit anderen Baureihen überein.

Die Nabe wird beim Spannen nicht zentriert, sie braucht einen eigenen Zentriersitz. Welle und Nabenbohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Sind Welle und Nabe nur grob toleriert oder ist axial wenig Platz, ist der Spannsatz STW60 die tolerantere Wahl. Bei Fragen hilft unser Team: Beratung vereinbaren.

Innen-Ø (mm):	80
Anzahl Schrauben:	16
Ausführung:	nicht selbstzentrierend
Außen-Ø (mm):	115
Baureihe:	STW29
Material:	Stahl
