Spannsatz STW76-40x50

18,77 €

Netto: 15,77 €

Inhalt netto:

Sofort verfügbar

Preis anfragen

Produktnummer: STW-063761

Hersteller: STW

Gewicht: 0,33 kg

Unsere Vorteile

Kostenloser Versand ab 50 € Warenwert (innerhalb Deutschlands)
Schneller Versand mit DHL oder UPS
Kauf auf Rechnung für Firmenkunden nach Freigabe
Geschäftskundenkonditionen nach Freigabe

Spannsatz STW76

Verwandte Kategorien

Selbstzentrierende Spannsätze Spannsatz STW76 Spannsatz STW27 Spannsatz STW98 Spannsätze aus Edelstahl

Alle Größen ansehen

Eigenschaften im Überblick

Wellen-Ø d

40 mmBohrung des Spannsatzes

Außen-Ø D

50 mmentspricht der Nabenbohrung

Breite B

46 mmEinbaumaß, siehe Maßskizze

Spannmittel

Zentralmutterstatt Schraubenkranz

Ausführung

selbstzentrierendNabe zentriert sich beim Spannen

Werkstoff

StahlBaureihe STW76

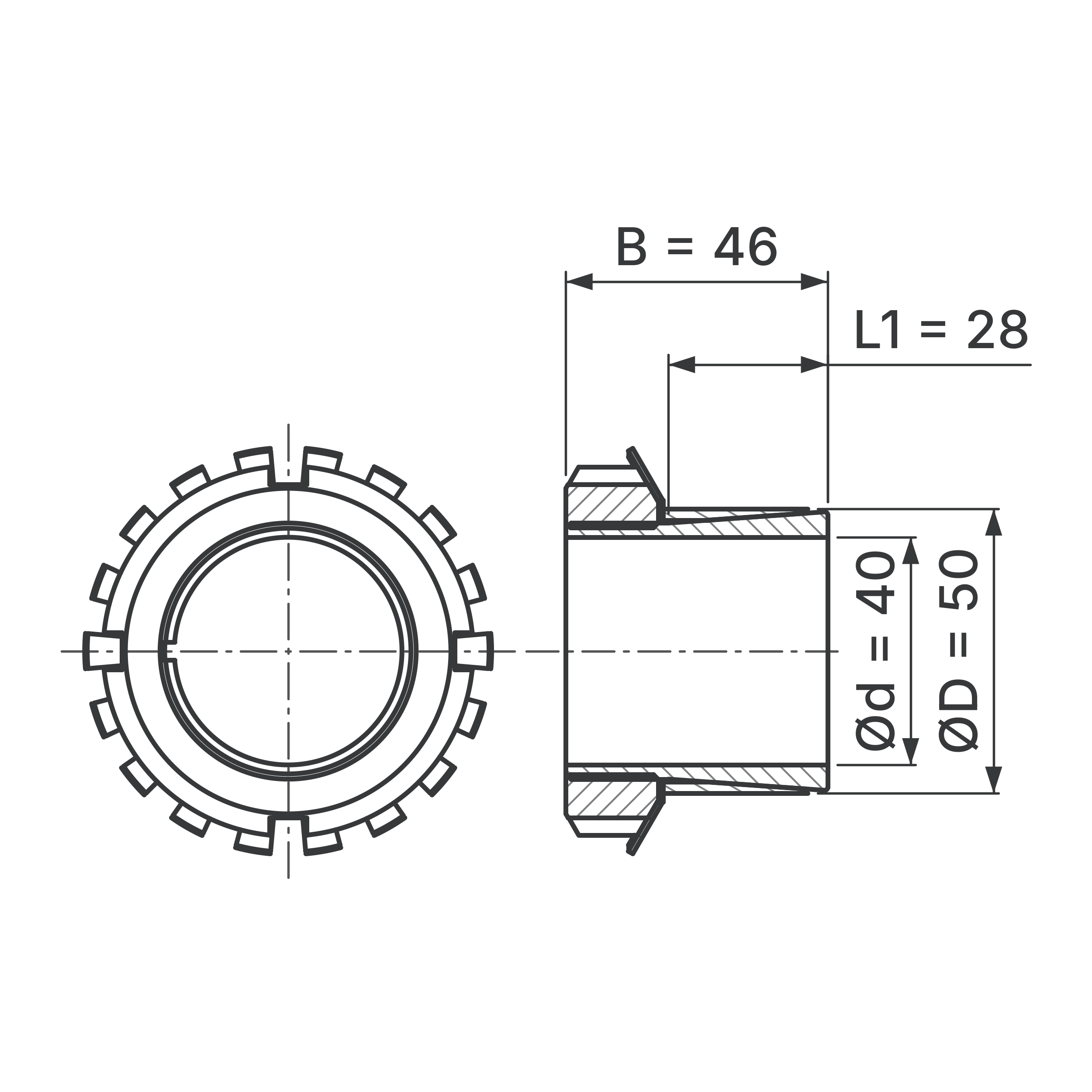

Maßskizze

Maße dieser Größe

Wellen-Ø d: 40 mm
Außen-Ø D: 50 mm
Länge L1: 28 mm
Breite B: 46 mm

Schematische Darstellung, nicht maßstäblich. Alle Maße in mm.

Technische Daten

Merkmal	Wert
Allgemein
Artikelnummer	STW-063761
Bezeichnung	STW76-40x50
Baureihe	STW76
Bauform	Spannsatz
Ausführung	selbstzentrierend
Werkstoff	Stahl
Abmessungen
Wellen-Ø d	40 mm
Außen-Ø D (Nabenbohrung)	50 mm
Ø D1	65 mm
Länge L1	28 mm
Breite B	46 mm
Gewicht	0,33 kg
Passung und Oberfläche
Passung Welle / Nabe	Welle h8 / Nabe H8
Oberflächenrauheit	Rt ≤ 16 µm

Maße in mm, Bedeutung der Längenmaße siehe Maßskizze.

Häufige Fragen

Was bedeuten die Maße in der Maßskizze des Spannsatzes STW76?

d ist der Wellen-Ø (40 mm), D der Außen-Ø der Hülse und damit die Nabenbohrung (50 mm). L1 ist die Länge der Außenhülse, die in der Nabe sitzt, B die Gesamtlänge einschließlich Zentralmutter. Die Differenz aus B und L1 liegt vor der Nabe.

Wann ist eine andere Bauart besser als der STW76?

Wenn vor der Nabe kein Platz für Mutter und Werkzeug ist oder größere Wellen verbunden werden sollen. Dann kommen Spannsätze mit Schraubenkranz in Frage, etwa der STW27 mit Flansch oder der STW98, der bis auf die Schraubenköpfe in der Nabe sitzt. Die Übersicht bieten die selbstzentrierenden Spannsätze.

Kann der Spannsatz STW76-40x50 einen anderen Spannsatz mit Zentralmutter ersetzen?

Der STW76 entspricht dem Typ „selbstzentrierender Spannsatz mit Zentralmutter, schlanke Bauform“. Für den Austausch vergleichen Sie Wellen-Ø d, Außen-Ø D, L1 und B mit dem vorhandenen Spannsatz und prüfen den Platz vor der Nabe für die Mutter.

Was ist der Vorteil der Zentralmutter?

Gespannt und gelöst wird über eine einzige Mutter statt über mehrere Schrauben. Das vereinfacht die Arbeit bei Baugruppen, die im Service öfter ab- und wieder angebaut werden.

Wie schlank baut der Spannsatz STW76-40x50?

Der Außen-Ø von 50 mm liegt nur wenig über dem Wellen-Ø von 40 mm. Die Nabe braucht damit nur eine kleine Bohrung und behält viel Wandstärke.

Gibt es den STW76 in Edelstahl?

Nein, den STW76 führen wir aus Stahl. Für Umgebungen, in denen Korrosion eine Rolle spielt, sehen Sie sich die Spannsätze aus Edelstahl an.

Fragen zur Auswahl?

Wir unterstützen Sie bei der Auswahl von Spannsätzen, bei Wellen- und Nabentoleranzen und beim Austausch vorhandener Verbindungen. Steinbach GmbH – seit 2014, Team mit über 30 Jahren Branchenerfahrung.

Beratung vereinbaren

Spannsatz STW76-40x50

STW

Produktinformationen "Spannsatz STW76-40x50"

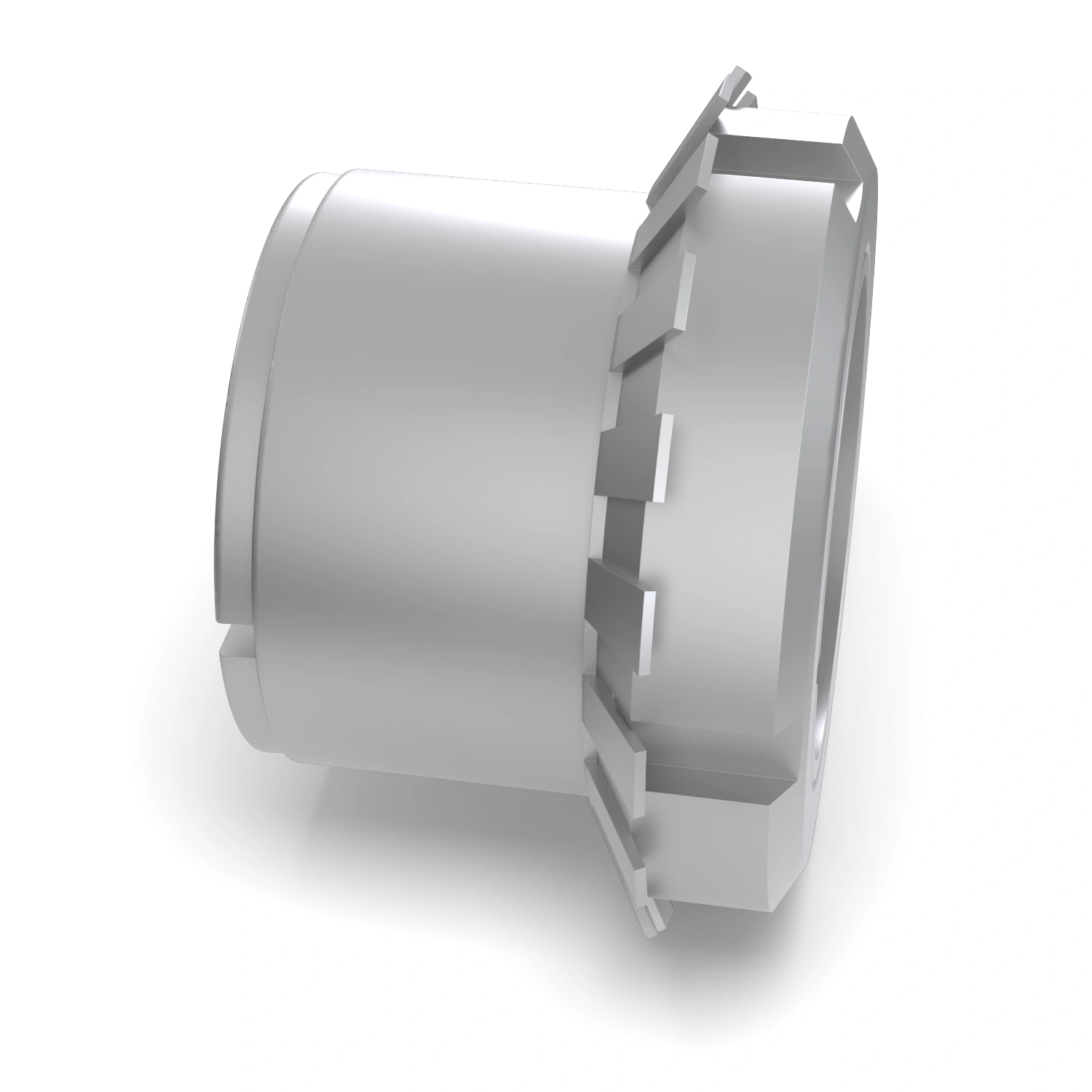

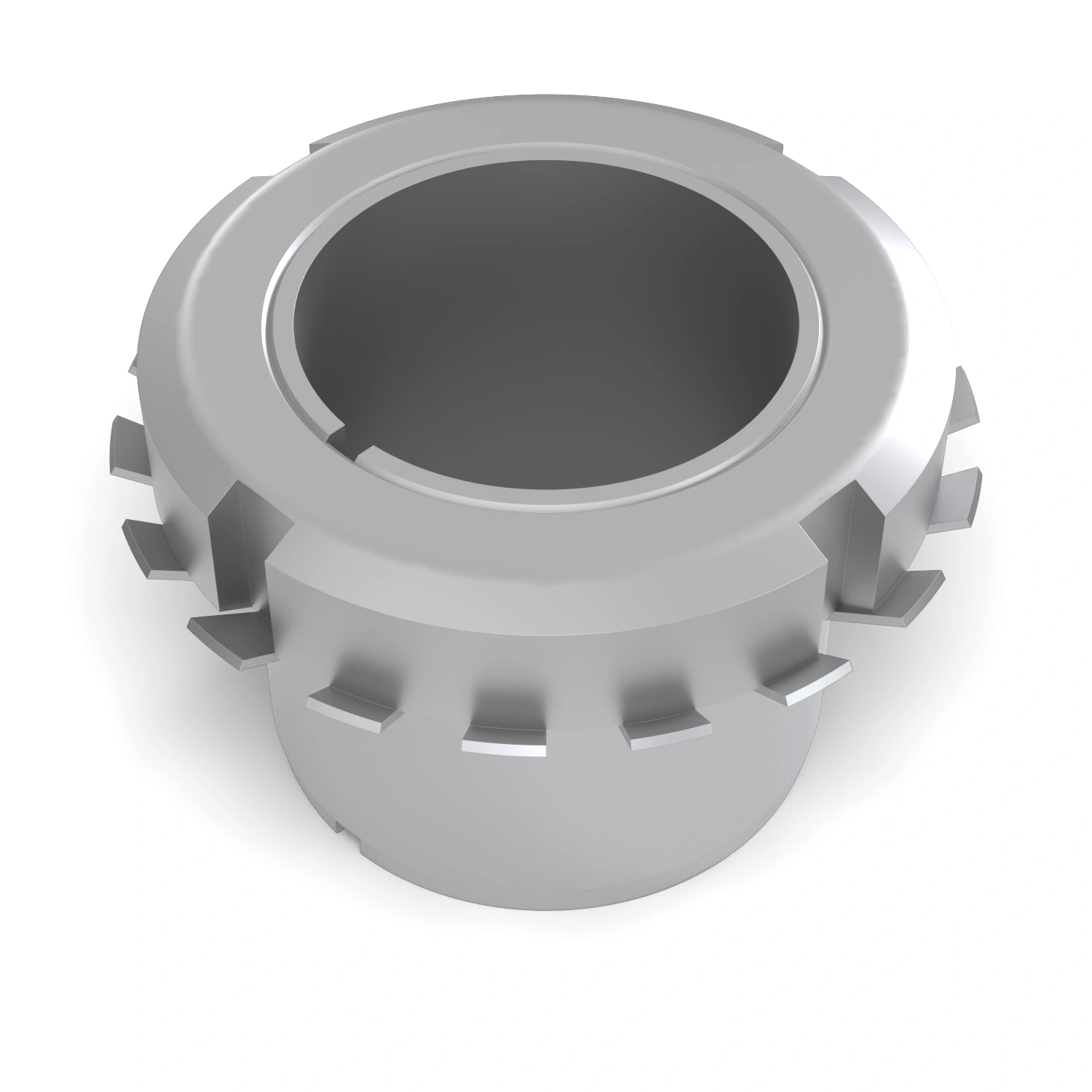

Der Spannsatz STW76-40x50 ist ein selbstzentrierender Spannsatz aus Stahl, der nicht über einen Schraubenkranz, sondern über eine einzige Zentralmutter vor der Nabe gespannt wird. Eine geschlitzte Kegelbuchse mit Gewinde sitzt auf der Welle, eine dünne, ebenfalls geschlitzte Außenhülse greift in die Nabenbohrung. Er gehört zur Baureihe Spannsatz STW76.

Der Spannsatz passt auf eine Welle mit Ø 40 mm und in eine Nabenbohrung mit Ø 50 mm. Die Außenhülse ist 28 mm lang, einschließlich Mutter misst der Spannsatz 46 mm. Der Außen-Ø liegt nur wenig über dem Wellen-Ø, die Nabe kommt deshalb mit einer kleinen Bohrung aus.

Wird die Mutter angezogen, schieben sich die Kegelflächen gegeneinander, die Hülse weitet sich und die Buchse zieht sich auf der Welle zusammen; die Nabe wird dabei zentriert. Vor der Nabe muss Platz für Mutter und Werkzeug bleiben. Wer über mehrere Schrauben im Flansch spannen möchte, findet im Spannsatz STW27 eine schlanke Alternative. Bei Fragen hilft unser Team: Beratung vereinbaren.

Innen-Ø (mm):	40
Ausführung:	selbstzentrierend
Außen-Ø (mm):	50
Baureihe:	STW76
Material:	Stahl
