Spannsatz STW60-150x200

109,62 €

Netto: 92,12 €

Inhalt netto:

Sofort verfügbar

Preis anfragen

Produktnummer: STW-063739

Hersteller: STW

Gewicht: 4,07 kg

Unsere Vorteile

Kostenloser Versand ab 50 € Warenwert (innerhalb Deutschlands)
Schneller Versand mit DHL oder UPS
Kauf auf Rechnung für Firmenkunden nach Freigabe
Geschäftskundenkonditionen nach Freigabe

Spannsatz STW60

Verwandte Kategorien

Nicht selbstzentrierende Spannsätze Spannsatz STW60 Selbstzentrierende Spannsätze Spannsatz STW98 Spannsatz STW33 Spannsatz STW60SS Edelstahl Spannsatz STW29

Alle Größen ansehen

Eigenschaften im Überblick

Wellen-Ø d

150 mmBohrung des Spannsatzes

Außen-Ø D

200 mmentspricht der Nabenbohrung

Breite B

50 mmEinbaumaß, siehe Maßskizze

Ausführung

nicht selbstzentrierendNabe über eigenen Zentriersitz führen

Anzahl Schrauben

24 Stückzum Verspannen der Verbindung

Gewicht

4,07 kgje Stück

Maßskizze

Maße dieser Größe

Wellen-Ø d: 150 mm
Außen-Ø D: 200 mm
Länge L1: 34 mm
Länge L2: 38 mm
Breite B: 50 mm

Schematische Darstellung, nicht maßstäblich. Alle Maße in mm.

Technische Daten

Merkmal	Wert
Allgemein
Artikelnummer	STW-063739
Bezeichnung	STW60-150x200
Baureihe	STW60
Bauform	Spannsatz
Ausführung	nicht selbstzentrierend
Werkstoff	Stahl
Anzahl Schrauben	24
Abmessungen
Wellen-Ø d	150 mm
Außen-Ø D (Nabenbohrung)	200 mm
Länge L1	34 mm
Länge L2	38 mm
Breite B	50 mm
Gewicht	4,07 kg
Passung und Oberfläche
Passung Welle / Nabe	Welle h11 / Nabe H11
Oberflächenrauheit	Rt ≤ 16 µm

Maße in mm, Bedeutung der Längenmaße siehe Maßskizze.

Häufige Fragen

Was bedeuten die Maße in der Maßskizze des Spannsatzes STW60?

d ist der Wellen-Ø (150 mm), D der Außen-Ø und damit die Nabenbohrung (200 mm). L1 ist die Länge des Außenrings in der Nabe, L2 die Breite einschließlich beider Druckringe ohne Schraubenköpfe und B die Gesamtbreite über die Schraubenköpfe.

Wann ist statt des STW60 eine andere Bauart sinnvoll?

Wenn die Nabe keinen eigenen Zentriersitz hat – dann wählen Sie eine Baureihe aus den selbstzentrierenden Spannsätzen. Soll die Nabenbohrung kleiner sein und können Welle und Nabe eng gefertigt werden, kommt der STW29 mit einfachem Konus in Frage.

Kann der Spannsatz STW60-150x200 einen anderen doppelkonischen Spannsatz ersetzen?

Der STW60 entspricht dem verbreiteten Typ „nicht selbstzentrierender, doppelkonischer Spannsatz mit zwei Druckringen“. Für den Austausch vergleichen Sie Wellen-Ø d, Außen-Ø D, L1, L2 und B. Selbstzentrierende Baureihen wie STW98 oder STW33 haben oft dasselbe d und D, bauen aber breiter.

Verträgt der Spannsatz STW60-150x200 gröbere Fertigungstoleranzen?

Im Bereich des Spannsatzes ja: Der doppelkonische STW60 verträgt an Welle und Bohrung gröbere Toleranzen als der STW29 mit einfachem Konus. Genau gefertigt sein muss aber der Zentriersitz der Nabe, denn er führt die Nabe; Orientierung gibt der Passungsrechner.

Wie erreiche ich guten Rundlauf mit dem STW60?

Über einen passend gefertigten Zentriersitz der Nabe: Richten Sie die Nabe vor dem Verspannen darüber genau zur Welle aus und ziehen Sie die Schrauben gleichmäßig an.

Kann ich Teile von STW60 und STW60SS mischen?

Nein. Jede Größe des STW60SS gibt es mit gleichem Wellen- und Außen-Ø auch als STW60, die beiden Ausführungen unterscheiden sich aber im Detail. Bleiben Sie je Verbindung bei einer Ausführung; die Edelstahl-Variante ist der STW60SS.

Fragen zur Auswahl?

Wir unterstützen Sie bei der Auswahl von Spannsätzen, bei Wellen- und Nabentoleranzen und beim Austausch vorhandener Verbindungen. Steinbach GmbH – seit 2014, Team mit über 30 Jahren Branchenerfahrung.

Beratung vereinbaren

Spannsatz STW60-150x200

STW

Produktinformationen "Spannsatz STW60-150x200"

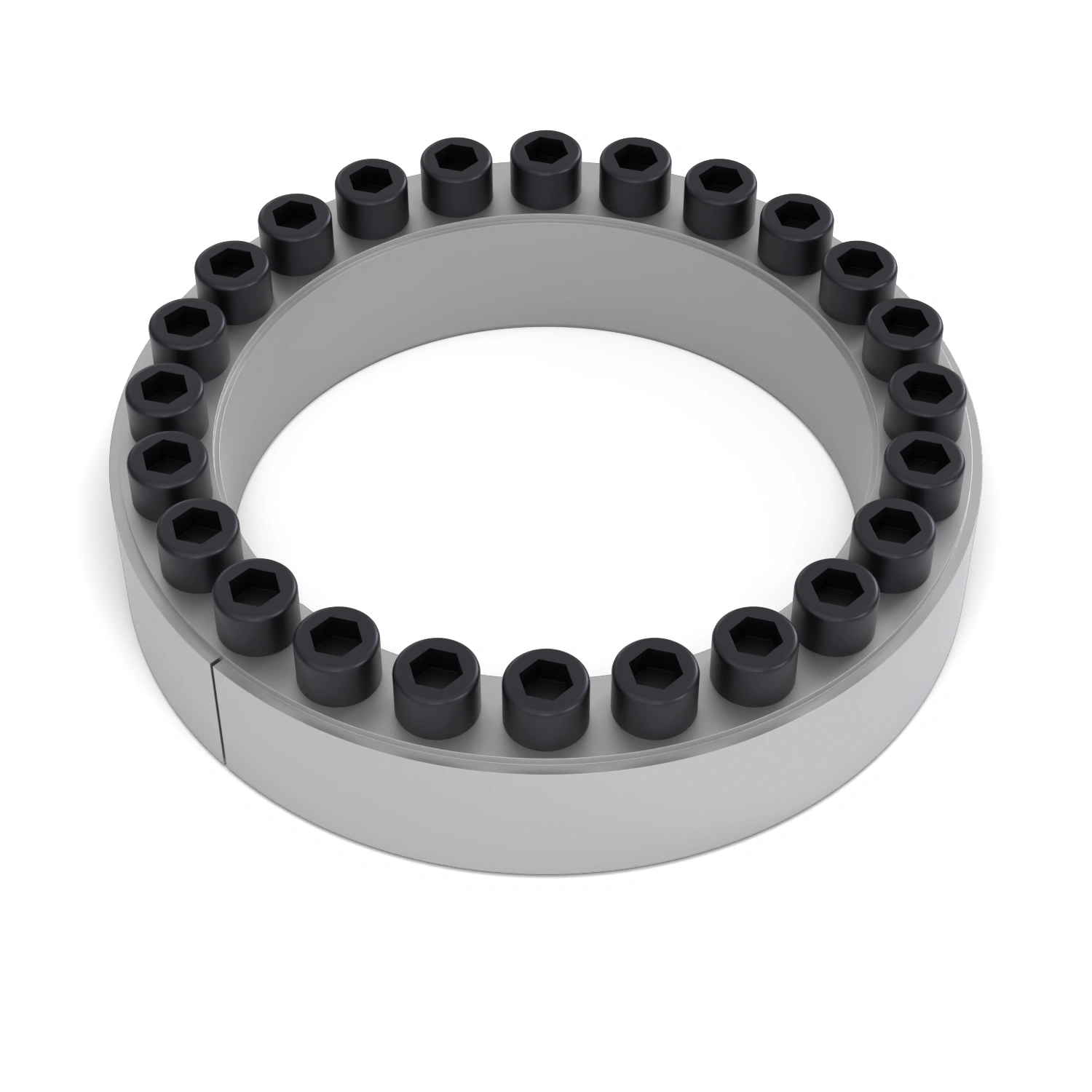

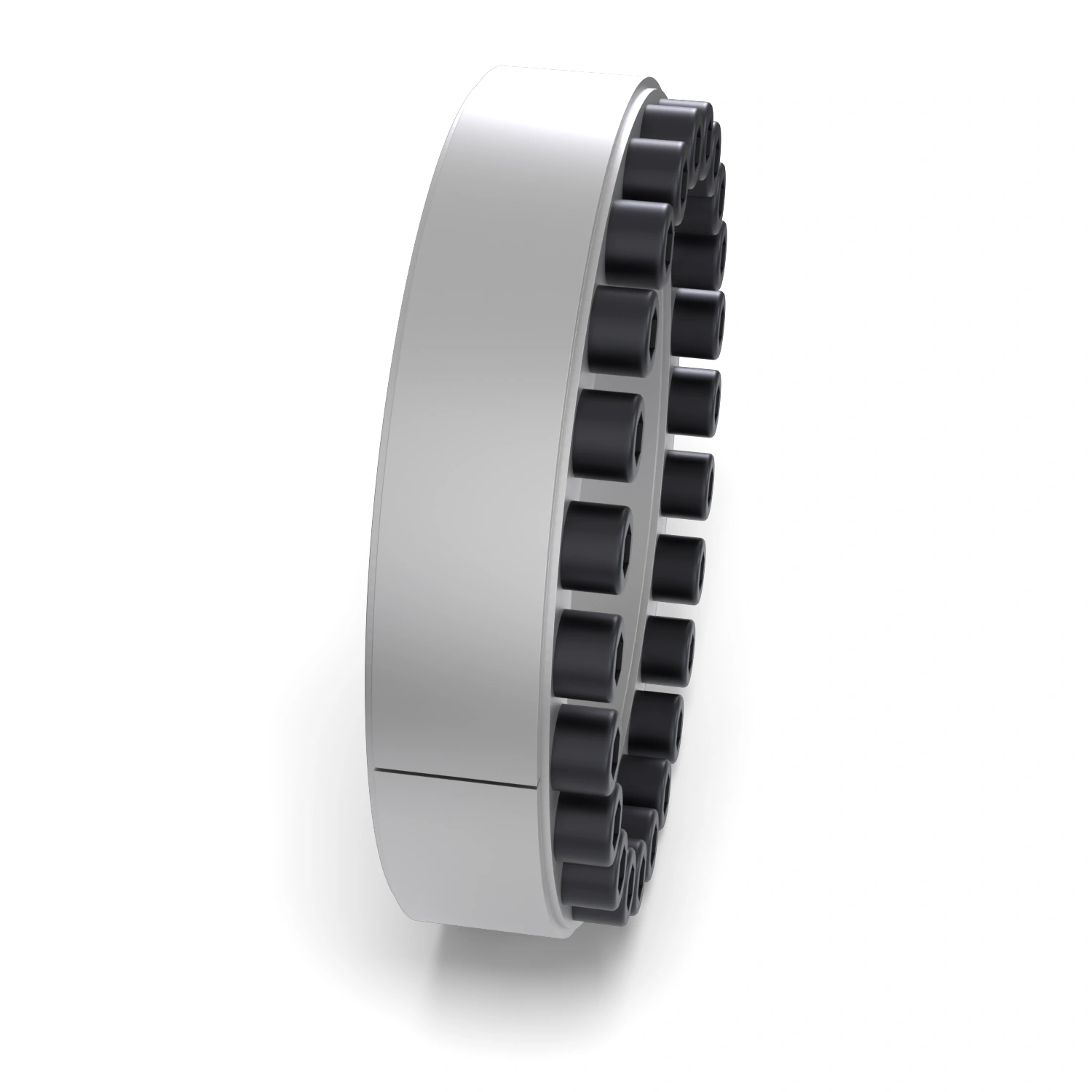

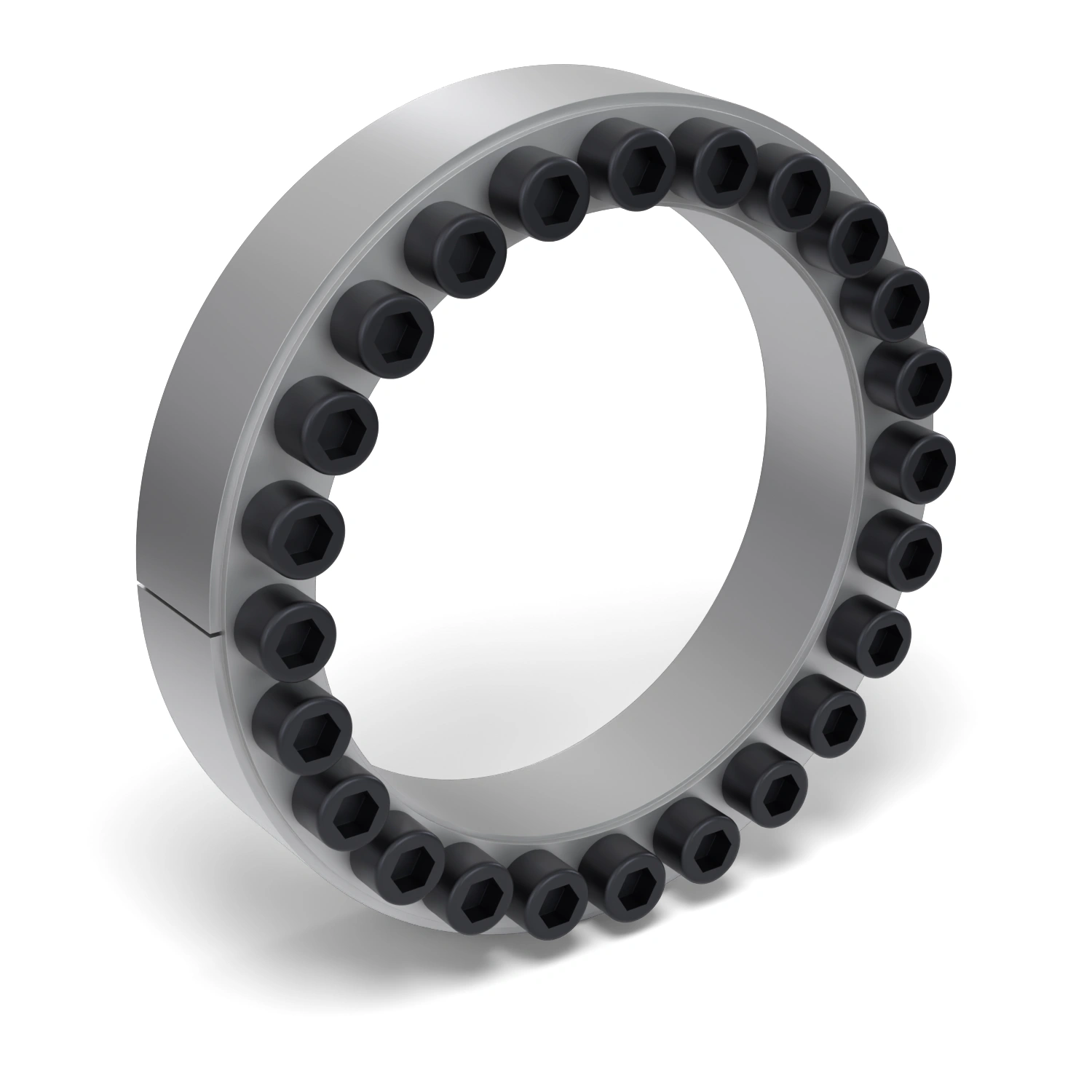

Der Spannsatz STW60-150x200 ist ein nicht selbstzentrierender, doppelkonischer Spannsatz aus Stahl in schmaler Bauform. Innen- und Außenring tragen je zwei Kegelflächen, auf beiden Seiten sitzt ein Druckring, ein Kranz aus Spannschrauben zieht sie gegeneinander. Er gehört zur Baureihe Spannsatz STW60, die den größten Größenbereich aller Spannsätze abdeckt.

Der Spannsatz passt auf eine Welle mit Ø 150 mm und in eine Nabenbohrung mit Ø 200 mm. Der Außenring ist 34 mm lang, ohne Schraubenköpfe misst der Spannsatz einschließlich Druckringen 38 mm, über die Schraubenköpfe 50 mm. Im Bereich des Spannsatzes verträgt er gröbere Fertigungstoleranzen an Welle und Bohrung.

Die Nabe wird nicht beim Spannen zentriert, sondern über einen eigenen, genau gefertigten Zentriersitz geführt; richten Sie sie vor dem Verspannen darüber aus. Soll die Nabe selbst zentriert werden, kommen selbstzentrierende Spannsätze mit gleichem Wellen- und Außen-Ø in Frage, etwa der STW98. Den STW60SS aus Edelstahl gibt es nur für Wellen von 20 bis 50 mm, in dieser Größe nicht. Bei Fragen hilft unser Team: Beratung vereinbaren.

Innen-Ø (mm):	150
Anzahl Schrauben:	24
Ausführung:	nicht selbstzentrierend
Außen-Ø (mm):	200
Baureihe:	STW60
Material:	Stahl
