Spannsatz STW73 – Seite 2

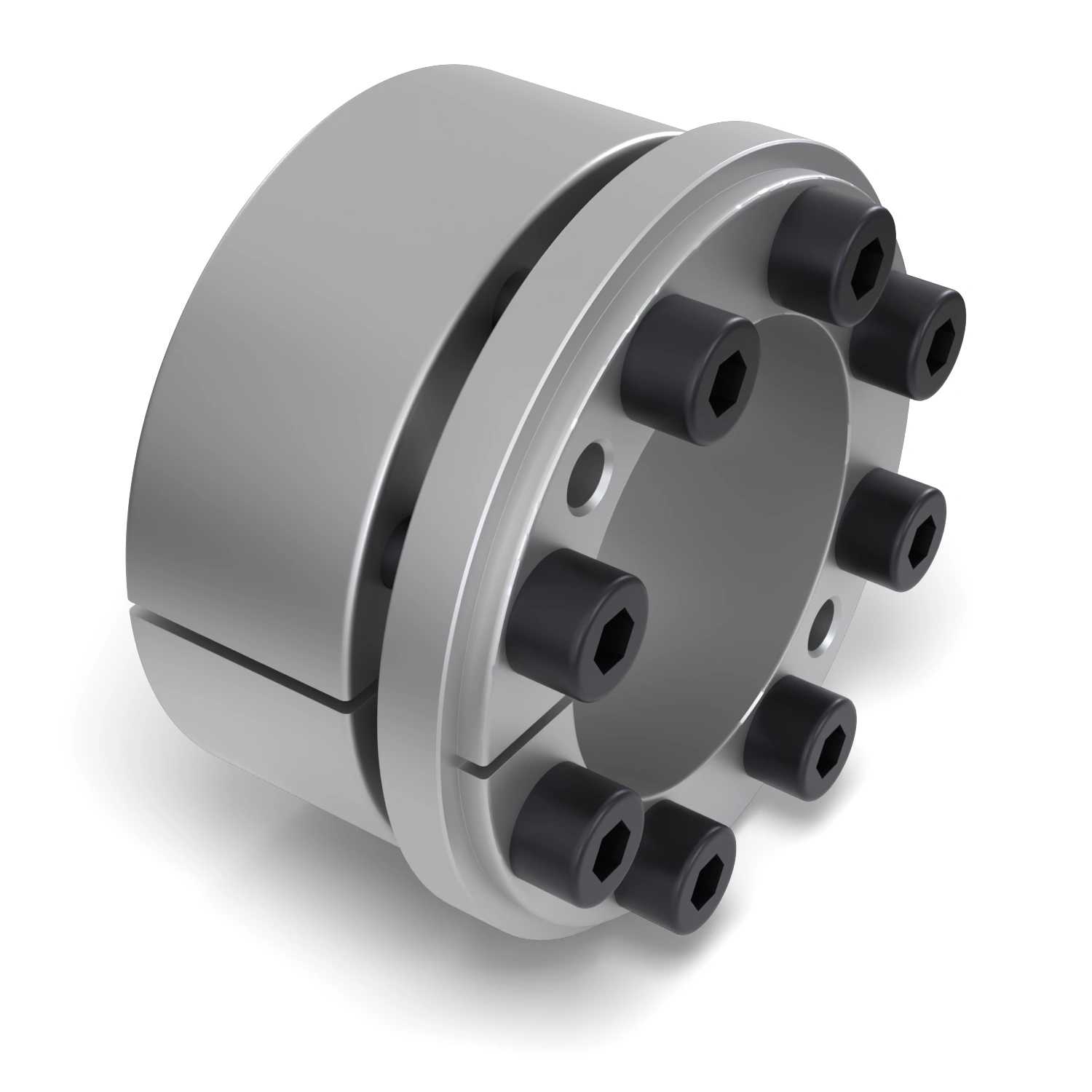

Spannsatz STW73-55x85
Der Spannsatz STW73-55x85 ist ein selbstzentrierender Spannsatz aus Stahl mit längerer Kegelpaarung und Anschlagring. Der Ring mit größerem Durchmesser sitzt auf einer Stufe des vorderen Rings und liegt an der Stirnseite der Nabe an. Er gehört zur Baureihe Spannsatz STW73.Der Spannsatz passt auf eine Welle mit Ø 55 mm und in eine Nabenbohrung mit Ø 85 mm. Der Außenring ist 30 mm lang, ohne Schraubenköpfe misst der Spannsatz einschließlich Anschlagring 36 mm, über die Schraubenköpfe 55 mm. Die längere Kegelfläche verlangt eine Nabe mit ausreichender Länge.Beim Spannen wird die Nabe zentriert und erhält am Anschlagring eine Anlagefläche; die Nabenstirn sollte plan und frei sein. Ohne Anschlagring und ganz in der Bohrung sitzt der gleich lange Spannsatz STW26, für kurze Naben mit Anlage ist der STW77 gedacht. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW73-60x90
Der Spannsatz STW73-60x90 ist ein selbstzentrierender Spannsatz aus Stahl mit längerer Kegelpaarung und Anschlagring. Der Ring mit größerem Durchmesser sitzt auf einer Stufe des vorderen Rings und liegt an der Stirnseite der Nabe an. Er gehört zur Baureihe Spannsatz STW73.Der Spannsatz passt auf eine Welle mit Ø 60 mm und in eine Nabenbohrung mit Ø 90 mm. Der Außenring ist 30 mm lang, ohne Schraubenköpfe misst der Spannsatz einschließlich Anschlagring 36 mm, über die Schraubenköpfe 55 mm. Die längere Kegelfläche verlangt eine Nabe mit ausreichender Länge.Beim Spannen wird die Nabe zentriert und erhält am Anschlagring eine Anlagefläche; die Nabenstirn sollte plan und frei sein. Ohne Anschlagring und ganz in der Bohrung sitzt der gleich lange Spannsatz STW26, für kurze Naben mit Anlage ist der STW77 gedacht. Bei Fragen hilft unser Team: Beratung vereinbaren.

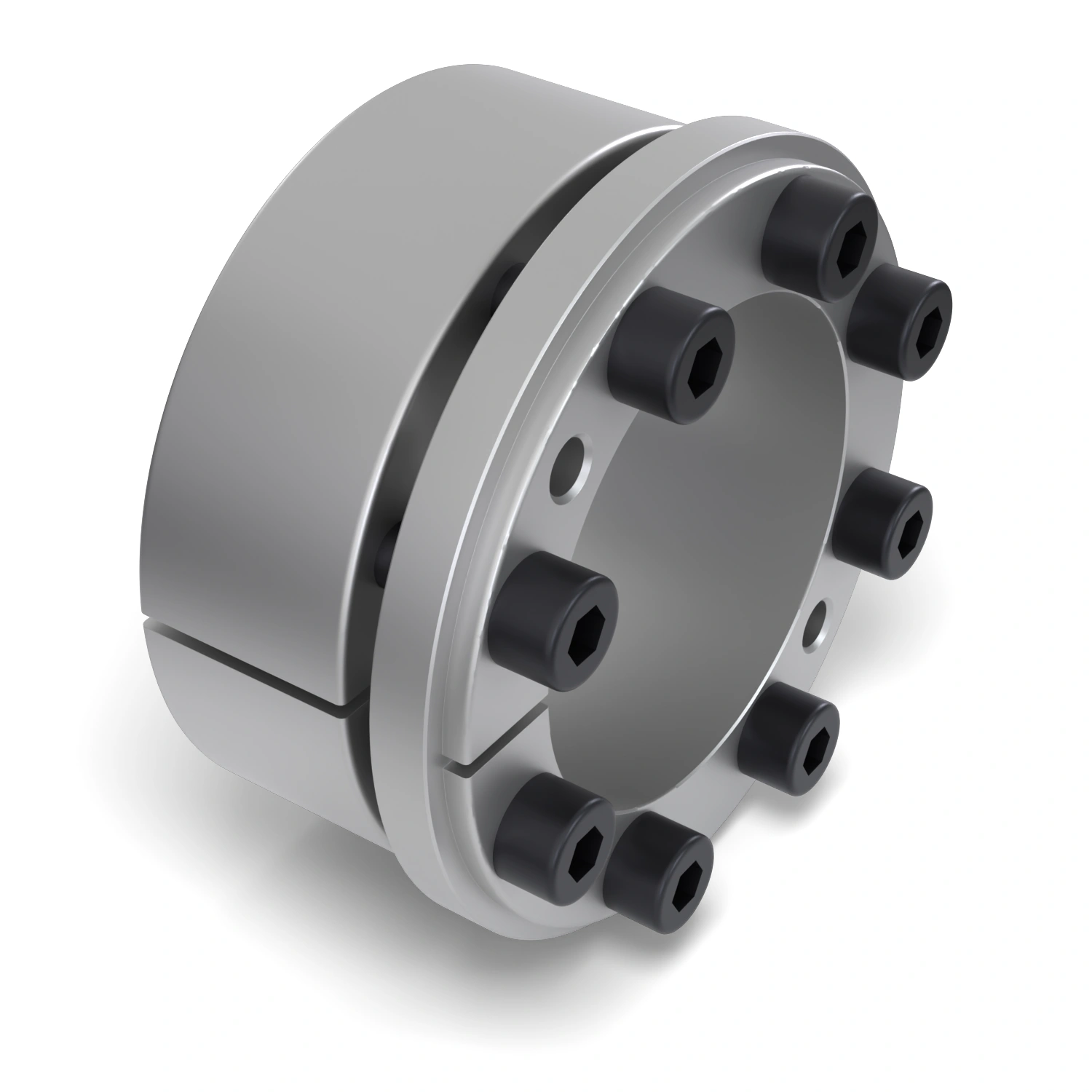

Spannsatz STW73-65x95
Der Spannsatz STW73-65x95 ist ein selbstzentrierender Spannsatz aus Stahl mit längerer Kegelpaarung und Anschlagring. Der Ring mit größerem Durchmesser sitzt auf einer Stufe des vorderen Rings und liegt an der Stirnseite der Nabe an. Er gehört zur Baureihe Spannsatz STW73.Der Spannsatz passt auf eine Welle mit Ø 65 mm und in eine Nabenbohrung mit Ø 95 mm. Der Außenring ist 30 mm lang, ohne Schraubenköpfe misst der Spannsatz einschließlich Anschlagring 36 mm, über die Schraubenköpfe 55 mm. Die längere Kegelfläche verlangt eine Nabe mit ausreichender Länge.Beim Spannen wird die Nabe zentriert und erhält am Anschlagring eine Anlagefläche; die Nabenstirn sollte plan und frei sein. Ohne Anschlagring und ganz in der Bohrung sitzt der gleich lange Spannsatz STW26, für kurze Naben mit Anlage ist der STW77 gedacht. Bei Fragen hilft unser Team: Beratung vereinbaren.

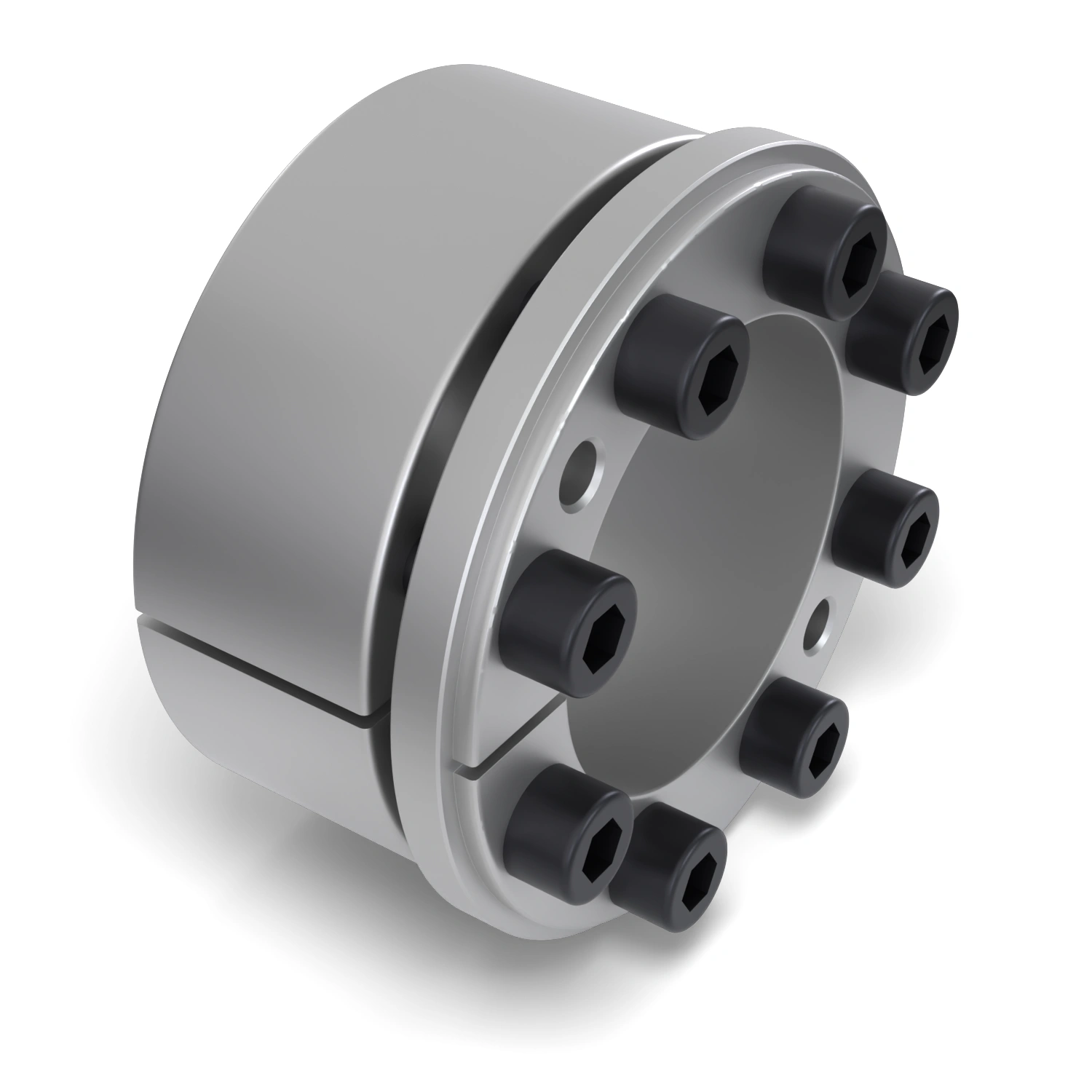

Spannsatz STW73-70x110
Der Spannsatz STW73-70x110 ist ein selbstzentrierender Spannsatz aus Stahl mit längerer Kegelpaarung und Anschlagring. Der Ring mit größerem Durchmesser sitzt auf einer Stufe des vorderen Rings und liegt an der Stirnseite der Nabe an. Er gehört zur Baureihe Spannsatz STW73.Der Spannsatz passt auf eine Welle mit Ø 70 mm und in eine Nabenbohrung mit Ø 110 mm. Der Außenring ist 40 mm lang, ohne Schraubenköpfe misst der Spannsatz einschließlich Anschlagring 46 mm, über die Schraubenköpfe 67 mm. Die längere Kegelfläche verlangt eine Nabe mit ausreichender Länge.Beim Spannen wird die Nabe zentriert und erhält am Anschlagring eine Anlagefläche; die Nabenstirn sollte plan und frei sein. Ohne Anschlagring und ganz in der Bohrung sitzt der gleich lange Spannsatz STW26, für kurze Naben mit Anlage ist der STW77 gedacht. Bei Fragen hilft unser Team: Beratung vereinbaren.

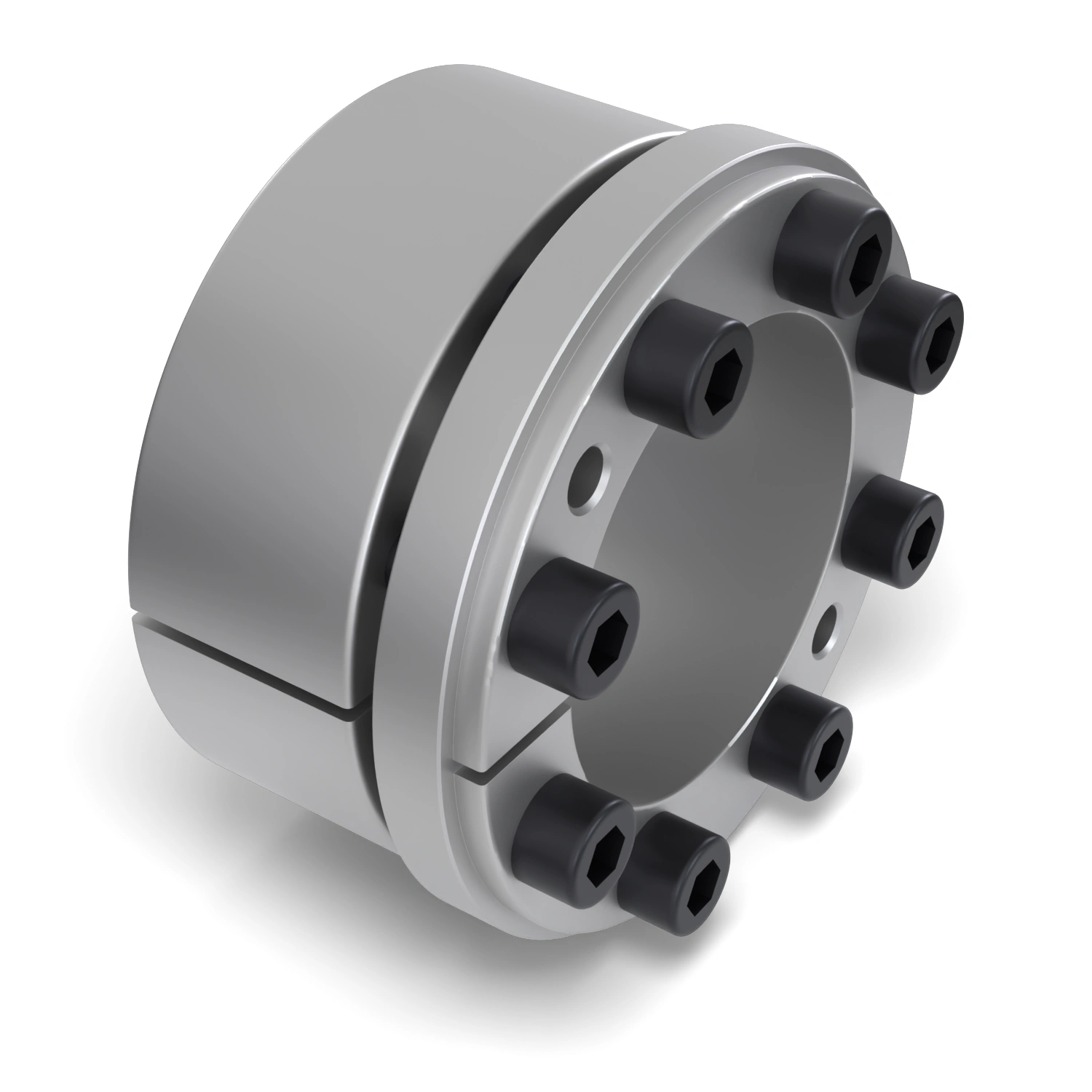

Spannsatz STW73-75x115
Der Spannsatz STW73-75x115 ist ein selbstzentrierender Spannsatz aus Stahl mit längerer Kegelpaarung und Anschlagring. Der Ring mit größerem Durchmesser sitzt auf einer Stufe des vorderen Rings und liegt an der Stirnseite der Nabe an. Er gehört zur Baureihe Spannsatz STW73.Der Spannsatz passt auf eine Welle mit Ø 75 mm und in eine Nabenbohrung mit Ø 115 mm. Der Außenring ist 40 mm lang, ohne Schraubenköpfe misst der Spannsatz einschließlich Anschlagring 46 mm, über die Schraubenköpfe 72 mm. Die längere Kegelfläche verlangt eine Nabe mit ausreichender Länge.Beim Spannen wird die Nabe zentriert und erhält am Anschlagring eine Anlagefläche; die Nabenstirn sollte plan und frei sein. Ohne Anschlagring und ganz in der Bohrung sitzt der gleich lange Spannsatz STW26, für kurze Naben mit Anlage ist der STW77 gedacht. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW73-80x120
Der Spannsatz STW73-80x120 ist ein selbstzentrierender Spannsatz aus Stahl mit längerer Kegelpaarung und Anschlagring. Der Ring mit größerem Durchmesser sitzt auf einer Stufe des vorderen Rings und liegt an der Stirnseite der Nabe an. Er gehört zur Baureihe Spannsatz STW73.Der Spannsatz passt auf eine Welle mit Ø 80 mm und in eine Nabenbohrung mit Ø 120 mm. Der Außenring ist 40 mm lang, ohne Schraubenköpfe misst der Spannsatz einschließlich Anschlagring 46 mm, über die Schraubenköpfe 72 mm. Die längere Kegelfläche verlangt eine Nabe mit ausreichender Länge.Beim Spannen wird die Nabe zentriert und erhält am Anschlagring eine Anlagefläche; die Nabenstirn sollte plan und frei sein. Ohne Anschlagring und ganz in der Bohrung sitzt der gleich lange Spannsatz STW26, für kurze Naben mit Anlage ist der STW77 gedacht. Bei Fragen hilft unser Team: Beratung vereinbaren.

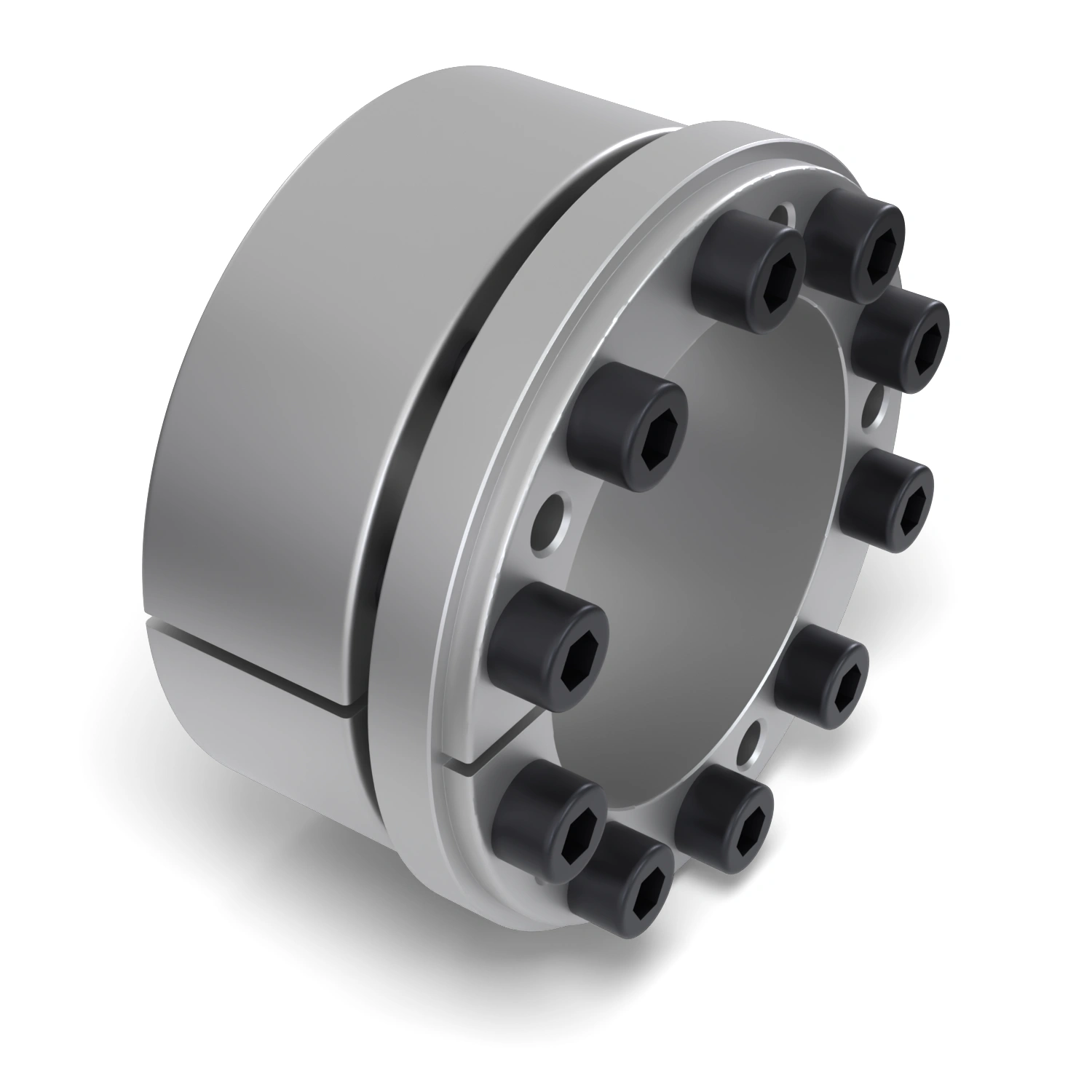

Spannsatz STW73-85x125
Der Spannsatz STW73-85x125 ist ein selbstzentrierender Spannsatz aus Stahl mit längerer Kegelpaarung und Anschlagring. Der Ring mit größerem Durchmesser sitzt auf einer Stufe des vorderen Rings und liegt an der Stirnseite der Nabe an. Er gehört zur Baureihe Spannsatz STW73.Der Spannsatz passt auf eine Welle mit Ø 85 mm und in eine Nabenbohrung mit Ø 125 mm. Der Außenring ist 40 mm lang, ohne Schraubenköpfe misst der Spannsatz einschließlich Anschlagring 46 mm, über die Schraubenköpfe 72 mm. Die längere Kegelfläche verlangt eine Nabe mit ausreichender Länge.Beim Spannen wird die Nabe zentriert und erhält am Anschlagring eine Anlagefläche; die Nabenstirn sollte plan und frei sein. Ohne Anschlagring und ganz in der Bohrung sitzt der gleich lange Spannsatz STW26, für kurze Naben mit Anlage ist der STW77 gedacht. Bei Fragen hilft unser Team: Beratung vereinbaren.
Spannsatz STW73-90x130
Der Spannsatz STW73-90x130 ist ein selbstzentrierender Spannsatz aus Stahl mit längerer Kegelpaarung und Anschlagring. Der Ring mit größerem Durchmesser sitzt auf einer Stufe des vorderen Rings und liegt an der Stirnseite der Nabe an. Er gehört zur Baureihe Spannsatz STW73.Der Spannsatz passt auf eine Welle mit Ø 90 mm und in eine Nabenbohrung mit Ø 130 mm. Der Außenring ist 40 mm lang, ohne Schraubenköpfe misst der Spannsatz einschließlich Anschlagring 46 mm, über die Schraubenköpfe 72 mm. Die längere Kegelfläche verlangt eine Nabe mit ausreichender Länge.Beim Spannen wird die Nabe zentriert und erhält am Anschlagring eine Anlagefläche; die Nabenstirn sollte plan und frei sein. Ohne Anschlagring und ganz in der Bohrung sitzt der gleich lange Spannsatz STW26, für kurze Naben mit Anlage ist der STW77 gedacht. Bei Fragen hilft unser Team: Beratung vereinbaren.

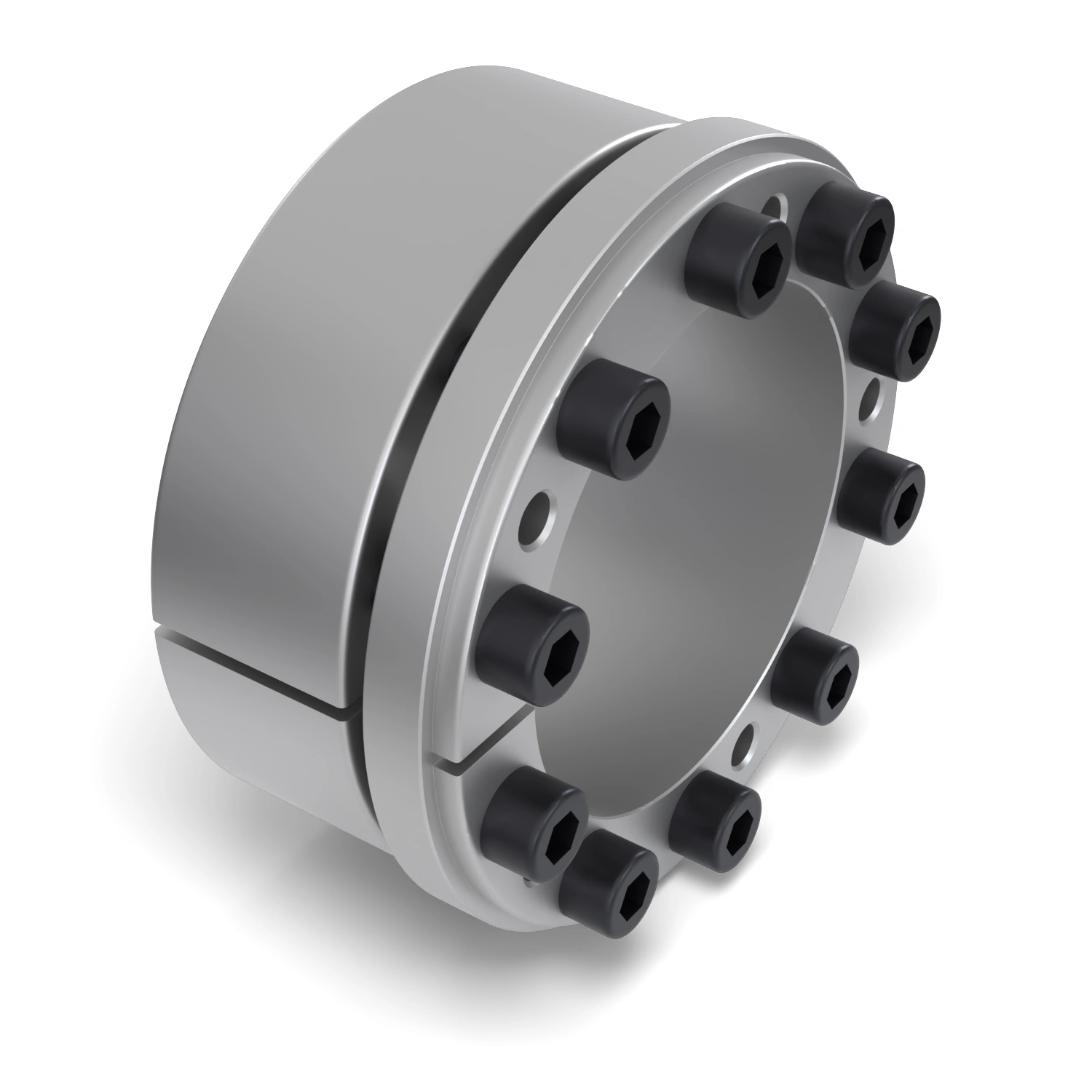

Spannsatz STW73-95x135
Der Spannsatz STW73-95x135 ist ein selbstzentrierender Spannsatz aus Stahl mit längerer Kegelpaarung und Anschlagring. Der Ring mit größerem Durchmesser sitzt auf einer Stufe des vorderen Rings und liegt an der Stirnseite der Nabe an. Er gehört zur Baureihe Spannsatz STW73.Der Spannsatz passt auf eine Welle mit Ø 95 mm und in eine Nabenbohrung mit Ø 135 mm. Der Außenring ist 40 mm lang, ohne Schraubenköpfe misst der Spannsatz einschließlich Anschlagring 46 mm, über die Schraubenköpfe 72 mm. Die längere Kegelfläche verlangt eine Nabe mit ausreichender Länge.Beim Spannen wird die Nabe zentriert und erhält am Anschlagring eine Anlagefläche; die Nabenstirn sollte plan und frei sein. Ohne Anschlagring und ganz in der Bohrung sitzt der gleich lange Spannsatz STW26, für kurze Naben mit Anlage ist der STW77 gedacht. Bei Fragen hilft unser Team: Beratung vereinbaren.
