Duplex Rollenkette Standardmodell für industrielle Anwendungen - hohe Leistung und Zuverlässigkeit.
Einbaufertige Simplex-Kettenräder
Titelbild eines Stirnzahnrads aus Stahl (C45) mit Nabe, repräsentative Produktansicht für Kategorie oder Detailseite
DIN 8187 · Duplex

Duplex-Verschluss mit Federverschluss

Kettenschloss mit Federklammer für zweireihige Rollenketten mit geraden Laschen nach DIN 8187 / ISO 606. Schnelle, werkzeugarme Montage für niedrige bis mittlere Drehzahl.

DIN 8187 / ISO 606 Federverschluss / Clip Duplex / zweireihige schnelle Montage
Sortiment ansehen Beratung anfragen
Verwandtes
Gerade Laschen, mit Federverschluss Alle Verschlussglieder Simplex-Rollenketten Duplex-Rollenketten

Produkte filtern

versandbereit

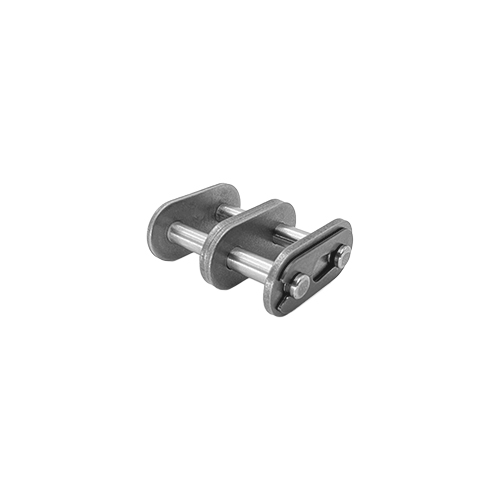

Kettenglied für Duplex-Kette mit geraden Laschen – Ideal für industrielle Antriebsketten mit stabiler Verbindung

Verschlussglied 10B-2 gerade Laschen, Federverschluss

Das Verschlussglied Verschlussglied 10B-2 gerade Laschen, Federverschluss ist ein Federverschluss für Rollenketten der Baugröße 10B-2 nach DIN 8187 (DIN ISO 606), B-Reihe in Stahl. Es verbindet die beiden Enden einer auf Länge gekürzten Rollenkette zu einem geschlossenen, umlaufenden Strang. Rollenketten werden offen geliefert; das Verschlussglied schließt sie. Der Federverschluss (Federclip) wird werkzeugarm aufgesteckt — schnelle Montage und Demontage. Damit es passt, müssen Profil (10B-2), Reihe (B nach DIN 8187), Teilung 15,875 mm, Ausführung (Duplex) und Werkstoff (Stahl) mit der Kette übereinstimmen — B- und A-Reihe sowie Stahl und Edelstahl nicht mischen. Die passende Kette ist Rollenkette 10B-2 mit Gerade Laschen (siehe oben). Weitere Verschlussglieder und Ketten finden Sie unter Kettenverschlussglieder bzw. Rollenketten. Bei Fragen zur Auswahl oder zur Umschlüsselung einer Herstellerbezeichnung erreichen Sie uns über das Kontaktformular.

Hersteller: STW

1,55 €
Netto: 1,30 €
versandbereit
Kettenglied für Duplex-Kette mit geraden Laschen – Ideal für industrielle Antriebsketten mit stabiler Verbindung

Verschlussglied 12B-2 gerade Laschen, Federverschluss

Das Verschlussglied Verschlussglied 12B-2 gerade Laschen, Federverschluss ist ein Federverschluss für Rollenketten der Baugröße 12B-2 nach DIN 8187 (DIN ISO 606), B-Reihe in Stahl. Es verbindet die beiden Enden einer auf Länge gekürzten Rollenkette zu einem geschlossenen, umlaufenden Strang. Rollenketten werden offen geliefert; das Verschlussglied schließt sie. Der Federverschluss (Federclip) wird werkzeugarm aufgesteckt — schnelle Montage und Demontage. Damit es passt, müssen Profil (12B-2), Reihe (B nach DIN 8187), Teilung 19,05 mm, Ausführung (Duplex) und Werkstoff (Stahl) mit der Kette übereinstimmen — B- und A-Reihe sowie Stahl und Edelstahl nicht mischen. Die passende Kette ist Rollenkette 12B-2 mit Gerade Laschen (siehe oben). Weitere Verschlussglieder und Ketten finden Sie unter Kettenverschlussglieder bzw. Rollenketten. Bei Fragen zur Auswahl oder zur Umschlüsselung einer Herstellerbezeichnung erreichen Sie uns über das Kontaktformular.

Hersteller: STW

1,68 €
Netto: 1,41 €
versandbereit
Kettenglied für Duplex-Kette mit geraden Laschen – Ideal für industrielle Antriebsketten mit stabiler Verbindung

Verschlussglied 16B-2 gerade Laschen, Federverschluss

Das Verschlussglied Verschlussglied 16B-2 gerade Laschen, Federverschluss ist ein Federverschluss für Rollenketten der Baugröße 16B-2 nach DIN 8187 (DIN ISO 606), B-Reihe in Stahl. Es verbindet die beiden Enden einer auf Länge gekürzten Rollenkette zu einem geschlossenen, umlaufenden Strang. Rollenketten werden offen geliefert; das Verschlussglied schließt sie. Der Federverschluss (Federclip) wird werkzeugarm aufgesteckt — schnelle Montage und Demontage. Damit es passt, müssen Profil (16B-2), Reihe (B nach DIN 8187), Teilung 25,4 mm, Ausführung (Duplex) und Werkstoff (Stahl) mit der Kette übereinstimmen — B- und A-Reihe sowie Stahl und Edelstahl nicht mischen. Die passende Kette ist Rollenkette 16B-2 mit Gerade Laschen (siehe oben). Weitere Verschlussglieder und Ketten finden Sie unter Kettenverschlussglieder bzw. Rollenketten. Bei Fragen zur Auswahl oder zur Umschlüsselung einer Herstellerbezeichnung erreichen Sie uns über das Kontaktformular.

Hersteller: STW

5,02 €
Netto: 4,22 €

Duplex-Verschlussglieder mit Federverschluss – für zweireihige Rollenketten mit geraden Laschen

Duplex-Kettenverschlussglieder mit Federverschluss verbinden die Enden einer zweireihigen Rollenkette mit geraden Laschen. Eine Federklammer (Clip) sichert das Außenglied gegen Herausrutschen – die schnelle, werkzeugarme Lösung für Antriebe im niedrigen bis mittleren Drehzahlbereich. Passend zu Rollenketten nach DIN 8187 / ISO 606 (B-Serie).

Dieses Verschlussglied gehört zur Gruppe Gerade Laschen, mit Federverschluss innerhalb der Kettenverschlussglieder. Wählen Sie es passend zur Teilung und Reihigkeit Ihrer Duplex-Kette.

Wie funktioniert der Federverschluss?

Ein Verschlussglied (Kettenschloss) ersetzt ein fehlendes Außenglied und schließt so die Kette. Beim Federverschluss wird die aufgesetzte Außenlasche durch eine Federklammer arretiert – Montage und Demontage gelingen schnell und ohne Spezialwerkzeug, was Kettenwechsel und Wartung erleichtert.

Der Federverschluss eignet sich für niedrige bis mittlere Drehzahlen. Wo höhere Sicherheit gegen Vibration gefragt ist, wählt man einen Verschlussglied mit Splint. Bei ungerader Gliederzahl kommt ein gekröpfte Kettenglieder zum Einsatz.

Duplex – passend zur Reihigkeit

Das Duplex-Verschlussglied ist für zweireihige Ketten ausgelegt. Entscheidend ist die Übereinstimmung von Teilung (z. B. 06B, 08B, 10B, 12B) und Reihenzahl: Ein Duplex-Schloss passt ausschließlich auf eine zweireihige Kette. Benötigen Sie eine andere Reihigkeit, finden Sie passende Verschlussglieder unter Gerade Laschen, mit Federverschluss.

Achten Sie darauf, dass das Verschlussglied aus demselben Werkstoff wie die Kette besteht – eine Stahlkette mit einem Stahl-Verschlussglied. So bleiben Festigkeit und Korrosionsverhalten der gesamten Kettenstrecke einheitlich.

Typische Einsatzbereiche

Duplex-Verschlussglieder mit Federverschluss kommen überall dort zum Einsatz, wo zweireihige Rollenketten schnell montiert oder im Service gewechselt werden:

  • Maschinen- und Anlagenbau
    Antriebs- und Förderketten mit niedriger bis mittlerer Drehzahl.
  • Förder- und Verpackungstechnik
    Transportketten, bei denen rascher Kettenwechsel zählt.
  • Landtechnik und Intralogistik
    Antriebe mit häufiger Wartung.
  • Instandhaltung und Service
    Werkzeugarmes Schließen einer abgelängten Kette vor Ort.

Unsicher, welches Duplex-Verschlussglied passt?

Unser Expertenteam berät Sie bei Teilung, Reihigkeit und Verschlussart – kostenlos und unverbindlich.

▶ Jetzt Beratung anfragen

FAQ – Häufig gestellte Fragen

Wofür ist ein Duplex-Verschlussglied mit Federverschluss?

Es verbindet die Enden einer zweireihigen Rollenkette mit geraden Laschen. Die Außenlasche wird mit einer Federklammer gesichert – schnell und ohne Spezialwerkzeug.

Für welche Drehzahl eignet sich ein Federverschluss?

Für niedrige bis mittlere Drehzahlen. Bei hoher Drehzahl oder starker Vibration ist ein Steckverschluss mit Splint sicherer.

Worauf muss ich bei der Auswahl achten?

Teilung und Reihigkeit müssen identisch zur Kette sein. Ein Duplex-Schloss passt nur auf eine zweireihige Kette derselben Teilung.

Was tun bei ungerader Gliederzahl?

Dann verwenden Sie ein gekröpfte Kettenglieder, das die Kette ohne zusätzliches Verschlussglied schließt.
