INA · Pillow Block · selbstausrichtend

INA Stehlager-Gehäuseeinheiten & Pillow-Block-Lager

Einbaufertige Stehlager mit Fußmontage und selbstausrichtendem Spannlager (Y-Lager) – in INA-Markenqualität von Schaeffler. Standardbauform UCP, ab Werk gefettet und abgedichtet.

Bauform UCP Fußmontage selbstausrichtend einbaufertig
Sortiment ansehen Beratung anfragen
Marken & Verwandtes
FAG Stehlager Spannlager Flanschlager Gehäuselager Wälzlager

Produkte filtern

versandbereit
TSHE50-XL-N

TSHE50-XL-N

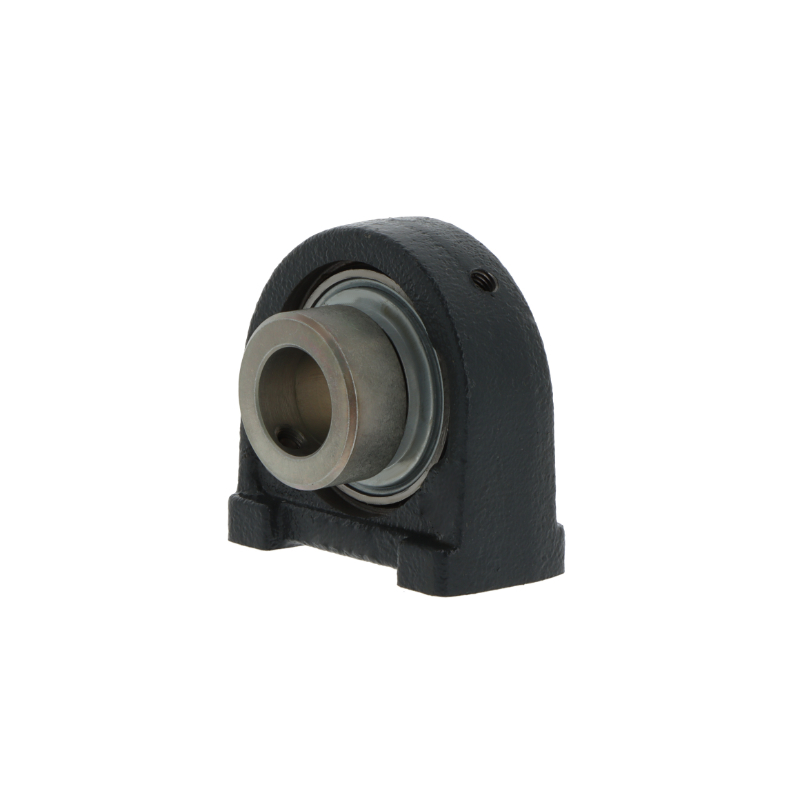

TSHE50-XL-N Die TSHE50-XL-N von INA repräsentiert Präzision und Stabilität in einer robusten Gehäuseeinheit. Dieses hochqualitative Produkt ist mit einem Innen-Durchmesser von 50 mm ideal für präzise Anwendungen. Der erstklassige Wälzlagerstahl und das solide Gehäuse aus Grauguss (GG) garantieren eine außergewöhnliche Langlebigkeit. Der Typ GE50-XL-KTT-B sorgt für reibungslose Funktion, unterstützt durch eine einfache und schnelle Montage dank der Stehlagergehäuse. Die zuverlässige Exzenterspannring und der Käfig aus Kunststoff komplettieren das leistungsstarke Design dieser Gehäuseeinheit. Innen-Ø (mm)50 Material Innen-/AußenringWälzlagerstahl Material GehäuseGrauguss (GG) Kugellager-TypGE50-XL-KTT-B GehäusebauformStehlagergehäuse Gehäuse-TypSHE10 Wellen-BefestigungExzenterspannring Material KäfigKunststoff

Hersteller: INA

96,32 €
Netto: 80,94 €
versandbereit
TSHE55-XL

TSHE55-XL

TSHE55-XL Die TSHE55-XL von INA repräsentiert Präzision und Stabilität in einer robusten Gehäuseeinheit. Dieses hochqualitative Produkt ist mit einem Innen-Durchmesser von 55 mm ideal für präzise Anwendungen. Der erstklassige Wälzlagerstahl und das solide Gehäuse aus Grauguss (GG) garantieren eine außergewöhnliche Langlebigkeit. Der Typ GE55-XL-KTT-B sorgt für reibungslose Funktion, unterstützt durch eine einfache und schnelle Montage dank der Stehlagergehäuse. Die zuverlässige Exzenterspannring und der Käfig aus Kunststoff komplettieren das leistungsstarke Design dieser Gehäuseeinheit. Innen-Ø (mm)55 Material Innen-/AußenringWälzlagerstahl Material GehäuseGrauguss (GG) Kugellager-TypGE55-XL-KTT-B GehäusebauformStehlagergehäuse Gehäuse-TypSHE11 Wellen-BefestigungExzenterspannring Material KäfigKunststoff

Hersteller: INA

123,25 €
Netto: 103,57 €
TSHE60-XL-N

TSHE60-XL-N

TSHE60-XL-N Die TSHE60-XL-N von INA repräsentiert Präzision und Stabilität in einer robusten Gehäuseeinheit. Dieses hochqualitative Produkt ist mit einem Innen-Durchmesser von 60 mm ideal für präzise Anwendungen. Der erstklassige Wälzlagerstahl und das solide Gehäuse aus Grauguss (GG) garantieren eine außergewöhnliche Langlebigkeit. Der Typ GE60-XL-KTT-B sorgt für reibungslose Funktion, unterstützt durch eine einfache und schnelle Montage dank der Stehlagergehäuse. Die zuverlässige Exzenterspannring und der Käfig aus Kunststoff komplettieren das leistungsstarke Design dieser Gehäuseeinheit. Innen-Ø (mm)60 Material Innen-/AußenringWälzlagerstahl Material GehäuseGrauguss (GG) Kugellager-TypGE60-XL-KTT-B GehäusebauformStehlagergehäuse Gehäuse-TypSHE12 Wellen-BefestigungExzenterspannring Material KäfigKunststoff

Hersteller: INA

158,85 €
Netto: 133,49 €

INA Stehlager-Gehäuseeinheiten – Pillow-Block-Lager

INA Stehlager-Gehäuseeinheiten sind einbaufertige Lagereinheiten mit fußmontiertem Gehäuse (Stehlager, engl. Pillow Block) und selbstausrichtendem Wälzlager. Sie werden auf eine wellenparallele Montagefläche geschraubt und tragen die Welle parallel zum Fundament. Das macht sie zur bewährten Wahl für robuste, schnell montierbare Lagerstellen im Maschinen-, Anlagen- und Förderbau.

Bei antriebstechnik.shop erhalten Sie INA Stehlager-Gehäuseeinheiten in Markenqualität von Schaeffler. Die baugleiche Programmlinie der zweiten Konzernmarke finden Sie unter FAG Stehlager-Gehäuseeinheiten. Beide Reihen gehören zum Sortiment der Gehäuselager.

Was ist ein Stehlager?

Ein Stehlager ist eine Gehäuselager-Bauform mit Fußmontage. Das Gehäuse hat eine Auflagefläche mit Befestigungsbohrungen und wird auf eine Fläche geschraubt, die parallel zur Welle verläuft. Im Gehäuse sitzt ein Spannlager (Y-Lager) mit kugelig ausgeführtem Außenring, das sich gelenkig einstellt und so Fluchtungsfehler ausgleicht.

Die gängige Bauformbezeichnung ist UCP (Stehlager mit Spannlager und Madenschraube); daneben sind Reihen wie SY oder SNV gebräuchlich. Die Befestigung des Innenrings auf der Welle erfolgt über Madenschrauben, Exzenterring oder Spannhülse – je nach Ausführung.

Der zentrale Vorteil: Das Stehlager wird einbaufertig geliefert, ist ab Werk gefettet und abgedichtet und gleicht durch seine Selbstausrichtung kleine Wellen­schiefstellungen aus. Das reduziert Montage- und Wartungsaufwand.

Aufbau, Werkstoffe und Befestigung

Eine INA Stehlager-Gehäuseeinheit besteht aus Gehäuse und Spannlager. Das Gehäuse besteht im Standard aus Grauguss; für korrosive oder hygienische Umgebungen sind Edelstahl- oder Thermoplast-Ausführungen verfügbar. Die folgende Tabelle zeigt die typischen Befestigungsarten:

Befestigung Eigenschaft Einsatz
Madenschraube einfach, Standard (UCP) gleichbleibende Drehrichtung
Exzenterring selbsthemmend wechselnde Belastung
Spannhülse gleichmäßiger Sitz höhere Drehzahlen

Stehlager werden auf gezogene Wellen gespannt und kommen ohne Presspassung aus. Wird statt der Fußmontage eine Stirnmontage benötigt, sind Flanschlager-Gehäuseeinheiten die richtige Wahl. Das verwendete Lager basiert auf bewährter Wälzlager-Technik.

Anwendungen von Stehlagern

INA Stehlager-Gehäuseeinheiten werden überall dort eingesetzt, wo Wellen parallel zur Montagefläche gelagert werden:

  • Förderanlagen
    Lagerung von Antriebs-, Umlenk- und Tragrollenwellen in Bandanlagen.
  • Landtechnik
    Robuste Lagerstellen, die Stoßbelastungen und Fluchtungsfehler vertragen.
  • Maschinen- und Anlagenbau
    Hilfs- und Nebenwellen, Pumpen, Geblaese und Lüfter.
  • Lüftungstechnik
    Lagerung von Ventilatorwellen mit einfacher Ausrichtung.

Auswahlhilfe: So finden Sie das passende Stehlager

Für die Auswahl sind diese Kriterien maßgeblich:

  1. Wellendurchmesser
    Der Bohrungsdurchmesser des Spannlagers muss zur Welle passen.
  2. Befestigungsart
    Madenschraube (UCP) als Standard, Exzenterring oder Spannhülse je nach Belastung und Drehzahl.
  3. Werkstoff
    Grauguss als Standard, Edelstahl oder Thermoplast bei Korrosion und Hygiene.
  4. Montageart
    Stehlager für wellenparallele Fläche; bei Stirnmontage zum Flanschlager wechseln.

Unsicher, welches Stehlager passt?

Unser Expertenteam berät Sie bei Wellendurchmesser, Befestigung und Werkstoff – kostenlos und unverbindlich.

 ▶ Jetzt Beratung anfragen

FAQ – Häufig gestellte Fragen zu INA Stehlagern

Was ist ein Stehlager?

Ein Stehlager (Pillow Block) ist eine Gehäuselager-Bauform mit Fußmontage. Es wird auf eine wellenparallele Fläche geschraubt und trägt die Welle parallel zur Montagefläche. Im Gehäuse sitzt ein selbstausrichtendes Spannlager.

Was bedeutet die Bezeichnung UCP?

UCP bezeichnet ein Stehlager (P für Pillow Block) mit Spannlager und Madenschraubenbefestigung. Es ist die am weitesten verbreitete Standardbauform der Stehlager-Gehäuseeinheiten.

Was ist der Unterschied zwischen INA und FAG Stehlagern?

INA und FAG sind beide Marken des Schaeffler-Konzerns und bieten Stehlager in vergleichbaren Bauformen an. Die baugleiche Linie finden Sie unter FAG Stehlager-Gehäuseeinheiten.

Stehlager oder Flanschlager – was ist richtig?

Ein Stehlager wird mit dem Fuß auf eine wellenparallele Fläche montiert. Steht die Montagefläche senkrecht zur Welle, ist ein Flanschlager die richtige Wahl.
