INA Stehlager-Gehäuseeinheiten – Pillow-Block-Lager

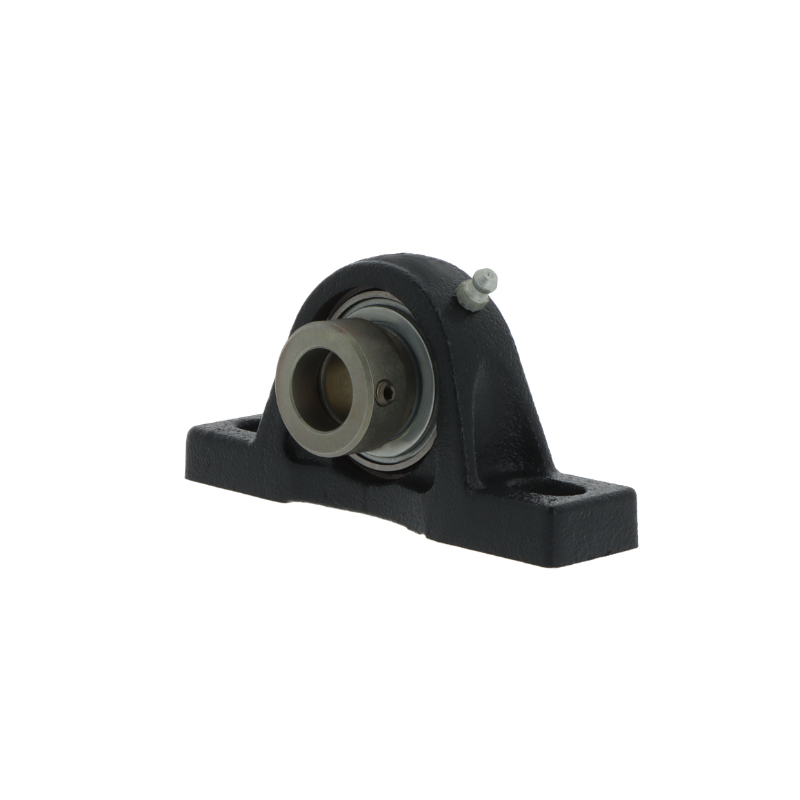

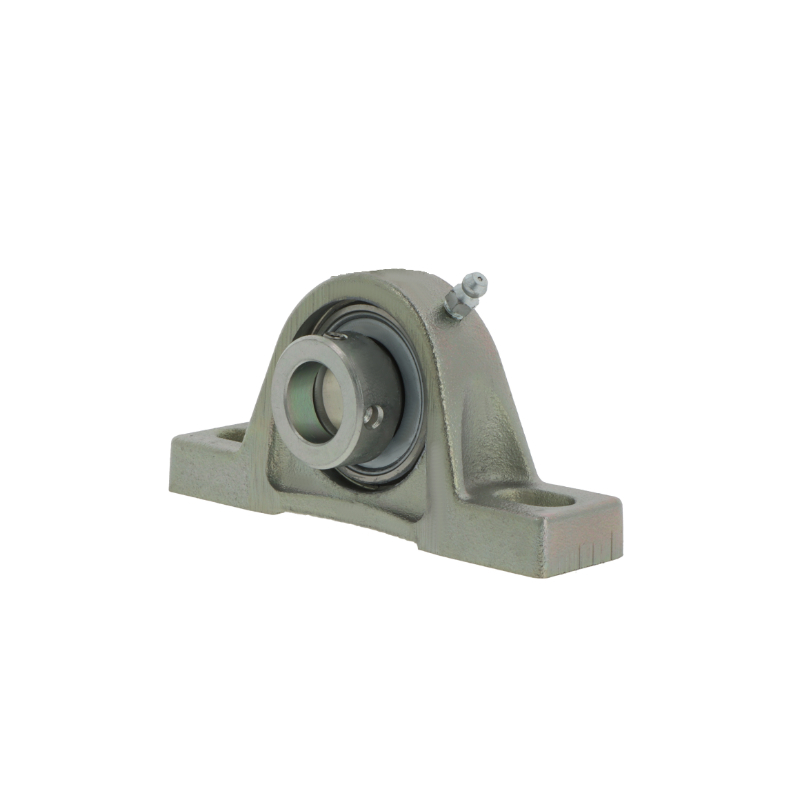

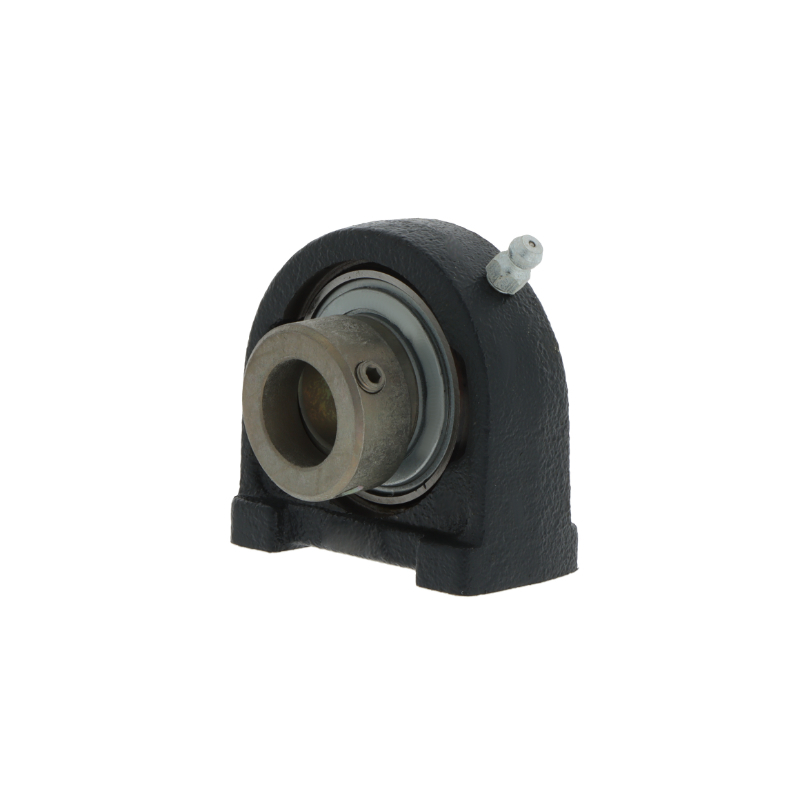

INA Stehlager-Gehäuseeinheiten sind einbaufertige Lagereinheiten mit fußmontiertem Gehäuse (Stehlager, engl. Pillow Block) und selbstausrichtendem Wälzlager. Sie werden auf eine wellenparallele Montagefläche geschraubt und tragen die Welle parallel zum Fundament. Das macht sie zur bewährten Wahl für robuste, schnell montierbare Lagerstellen im Maschinen-, Anlagen- und Förderbau.

Bei antriebstechnik.shop erhalten Sie INA Stehlager-Gehäuseeinheiten in Markenqualität von Schaeffler. Die baugleiche Programmlinie der zweiten Konzernmarke finden Sie unter FAG Stehlager-Gehäuseeinheiten. Beide Reihen gehören zum Sortiment der Gehäuselager.

Was ist ein Stehlager?

Ein Stehlager ist eine Gehäuselager-Bauform mit Fußmontage. Das Gehäuse hat eine Auflagefläche mit Befestigungsbohrungen und wird auf eine Fläche geschraubt, die parallel zur Welle verläuft. Im Gehäuse sitzt ein Spannlager (Y-Lager) mit kugelig ausgeführtem Außenring, das sich gelenkig einstellt und so Fluchtungsfehler ausgleicht.

Die gängige Bauformbezeichnung ist UCP (Stehlager mit Spannlager und Madenschraube); daneben sind Reihen wie SY oder SNV gebräuchlich. Die Befestigung des Innenrings auf der Welle erfolgt über Madenschrauben, Exzenterring oder Spannhülse – je nach Ausführung.

Der zentrale Vorteil: Das Stehlager wird einbaufertig geliefert, ist ab Werk gefettet und abgedichtet und gleicht durch seine Selbstausrichtung kleine Wellen­schiefstellungen aus. Das reduziert Montage- und Wartungsaufwand.

Aufbau, Werkstoffe und Befestigung

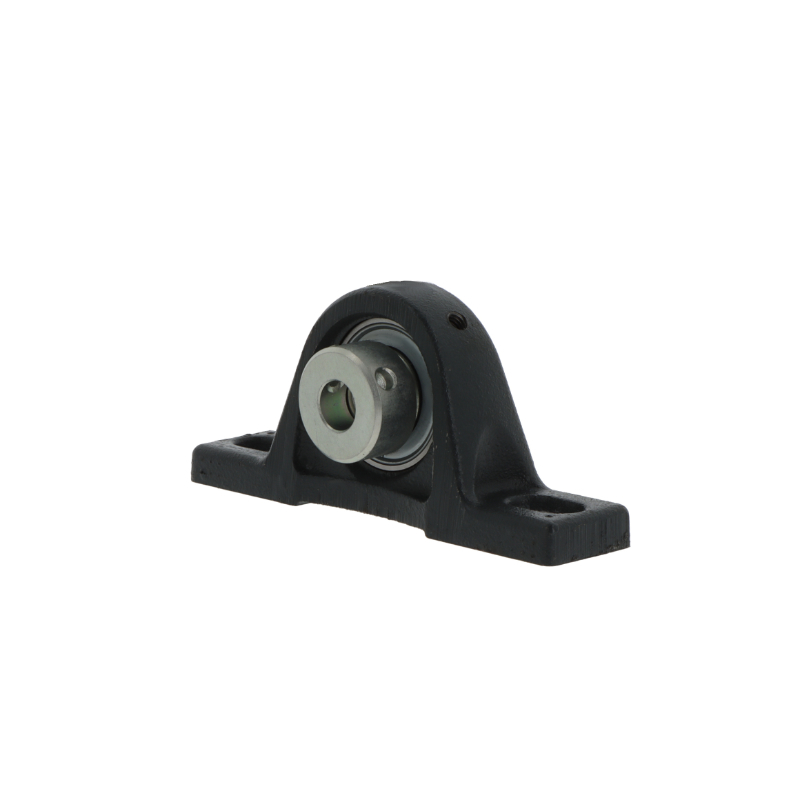

Eine INA Stehlager-Gehäuseeinheit besteht aus Gehäuse und Spannlager. Das Gehäuse besteht im Standard aus Grauguss; für korrosive oder hygienische Umgebungen sind Edelstahl- oder Thermoplast-Ausführungen verfügbar. Die folgende Tabelle zeigt die typischen Befestigungsarten:

Stehlager werden auf gezogene Wellen gespannt und kommen ohne Presspassung aus. Wird statt der Fußmontage eine Stirnmontage benötigt, sind Flanschlager-Gehäuseeinheiten die richtige Wahl. Das verwendete Lager basiert auf bewährter Wälzlager-Technik.

Anwendungen von Stehlagern

INA Stehlager-Gehäuseeinheiten werden überall dort eingesetzt, wo Wellen parallel zur Montagefläche gelagert werden:

• Förderanlagen
  Lagerung von Antriebs-, Umlenk- und Tragrollenwellen in Bandanlagen.
• Landtechnik
  Robuste Lagerstellen, die Stoßbelastungen und Fluchtungsfehler vertragen.
• Maschinen- und Anlagenbau
  Hilfs- und Nebenwellen, Pumpen, Geblaese und Lüfter.
• Lüftungstechnik
  Lagerung von Ventilatorwellen mit einfacher Ausrichtung.

Auswahlhilfe: So finden Sie das passende Stehlager

Für die Auswahl sind diese Kriterien maßgeblich:

1. Wellendurchmesser
   Der Bohrungsdurchmesser des Spannlagers muss zur Welle passen.
2. Befestigungsart
   Madenschraube (UCP) als Standard, Exzenterring oder Spannhülse je nach Belastung und Drehzahl.
3. Werkstoff
   Grauguss als Standard, Edelstahl oder Thermoplast bei Korrosion und Hygiene.
4. Montageart
   Stehlager für wellenparallele Fläche; bei Stirnmontage zum Flanschlager wechseln.
