Spannsatz STW98-100x145

65,21 €

Netto: 54,80 €

Inhalt netto:

Sofort verfügbar

Preis anfragen

Produktnummer: STW-063664

Hersteller: STW

Gewicht: 2,8 kg

Unsere Vorteile

Kostenloser Versand ab 50 € Warenwert (innerhalb Deutschlands)
Schneller Versand mit DHL oder UPS
Kauf auf Rechnung für Firmenkunden nach Freigabe
Geschäftskundenkonditionen nach Freigabe

Spannsatz STW98

Verwandte Kategorien

Selbstzentrierende Spannsätze Spannsatz STW98 Spannsatz STW77 Spannsatz STW26 Spannsatz STW60 Nicht selbstzentrierende Spannsätze Spannsätze aus Edelstahl

Alle Größen ansehen

Eigenschaften im Überblick

Wellen-Ø d

100 mmBohrung des Spannsatzes

Außen-Ø D

145 mmentspricht der Nabenbohrung

Breite B

56 mmEinbaumaß, siehe Maßskizze

Ausführung

selbstzentrierendNabe zentriert sich beim Spannen

Anzahl Schrauben

8 Stückzum Verspannen der Verbindung

Gewicht

2,8 kgje Stück

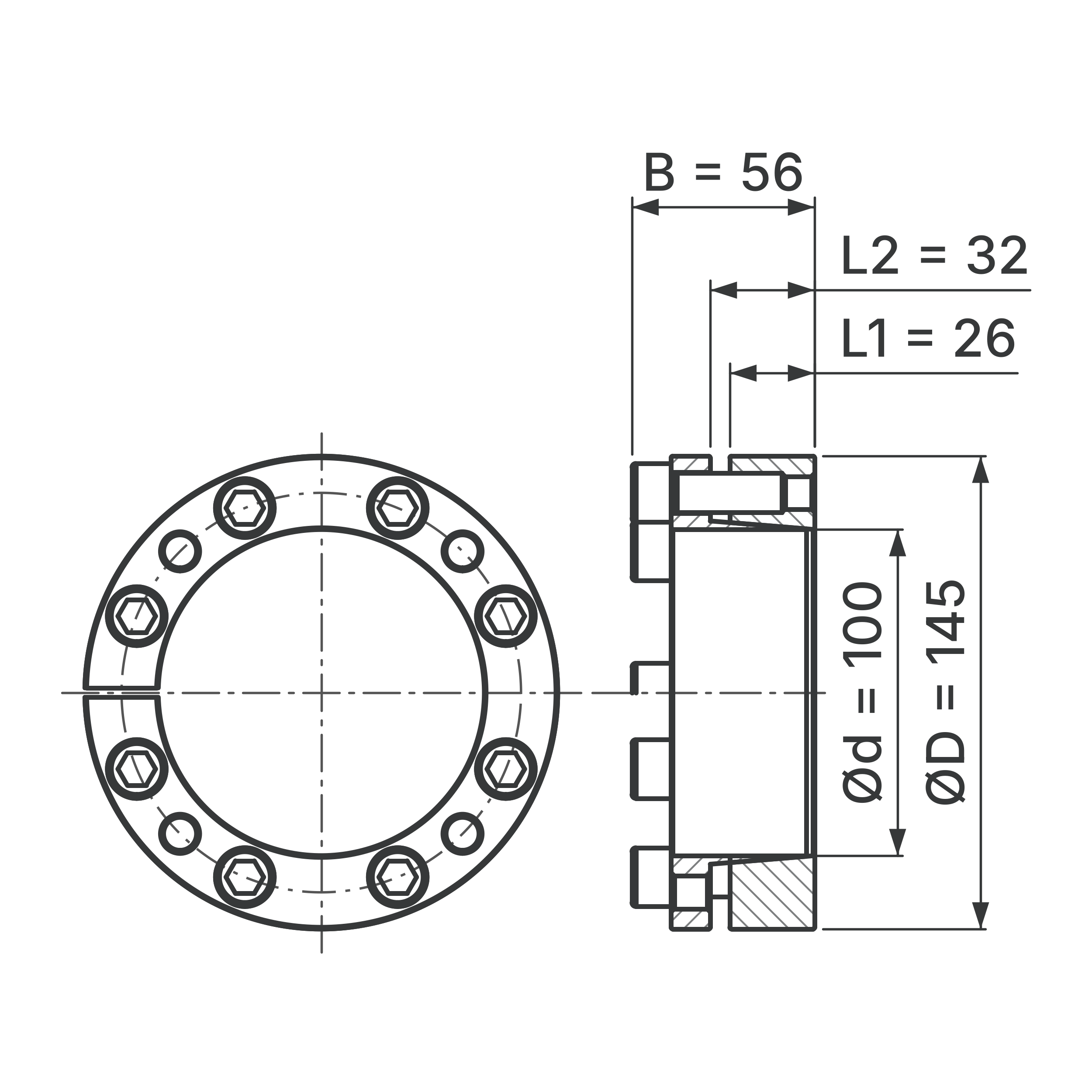

Maßskizze

Maße dieser Größe

Wellen-Ø d: 100 mm
Außen-Ø D: 145 mm
Länge L1: 26 mm
Länge L2: 32 mm
Breite B: 56 mm

Schematische Darstellung, nicht maßstäblich. Alle Maße in mm.

Technische Daten

Merkmal	Wert
Allgemein
Artikelnummer	STW-063664
Bezeichnung	STW98-100x145
Baureihe	STW98
Bauform	Spannsatz
Ausführung	selbstzentrierend
Werkstoff	Stahl
Anzahl Schrauben	8
Abmessungen
Wellen-Ø d	100 mm
Außen-Ø D (Nabenbohrung)	145 mm
Länge L1	26 mm
Länge L2	32 mm
Länge L3	44 mm
Breite B	56 mm
Gewicht	2,8 kg
Passung und Oberfläche
Passung Welle / Nabe	Welle h8 / Nabe H8
Oberflächenrauheit	Rt ≤ 16 µm
Rundlauffehler	0,02–0,04 mm

Maße in mm, Bedeutung der Längenmaße siehe Maßskizze.

Häufige Fragen

Was bedeuten die Maße in der Maßskizze des Spannsatzes STW98?

d ist der Wellen-Ø (100 mm), D der Außen-Ø und damit die Nabenbohrung (145 mm). Beim STW98 ist L1 die Länge des Außenrings, der in der Nabenbohrung sitzt, L2 die Breite ohne Schraubenköpfe und B die Gesamtbreite über die Schraubenköpfe. Da es keinen Bund gibt, ragen über L2 hinaus nur die Schraubenköpfe aus der Nabe.

Wann ist beim STW98 eine andere Bauart besser?

Wenn die Nabe am Spannsatz anliegen soll – dann passt der STW77 mit Bund – oder wenn die Nabe lang ist; dafür ist der längere STW26 gedacht. Hat die Nabe einen eigenen Zentriersitz, kommen auch nicht selbstzentrierende Spannsätze in Frage.

Kann der Spannsatz STW98-100x145 einen anderen kurzen Spannsatz ohne Bund ersetzen?

Der STW98 entspricht dem Typ „selbstzentrierender Spannsatz, kurz, ohne Bund, eine Kegelpaarung“. STW98, STW77, STW73 und STW26 haben in den meisten Größen denselben Wellen- und Außen-Ø; sie unterscheiden sich in Bund, Anschlagring und Länge. Vergleichen Sie deshalb neben d und D auch L1, L2 und B mit dem vorhandenen Spannsatz.

Wie unterscheidet sich der Spannsatz STW98-100x145 vom STW77?

Beide Baureihen bauen kurz und haben in den meisten Größen denselben Wellen- und Außen-Ø. Der STW77 besitzt zusätzlich einen Bund, der an der Nabenstirn anliegt; der STW98 sitzt ohne Bund ganz in der Bohrung.

Verschiebt sich die Nabe beim Spannen des STW98?

Eine leichte axiale Verschiebung zwischen Nabe und Welle ist beim Spannen möglich. Berücksichtigen Sie das bei der Konstruktion oder wählen Sie eine Baureihe mit Anlage an der Nabenstirn.

Gibt es den STW98 in Edelstahl?

Nein, der STW98 ist ein Stahl-Spannsatz. Edelstahl-Ausführungen anderer Bauformen finden Sie bei den Spannsätzen aus Edelstahl.

Fragen zur Auswahl?

Wir unterstützen Sie bei der Auswahl von Spannsätzen, bei Wellen- und Nabentoleranzen und beim Austausch vorhandener Verbindungen. Steinbach GmbH – seit 2014, Team mit über 30 Jahren Branchenerfahrung.

Beratung vereinbaren

Spannsatz STW98-100x145

STW

Produktinformationen "Spannsatz STW98-100x145"

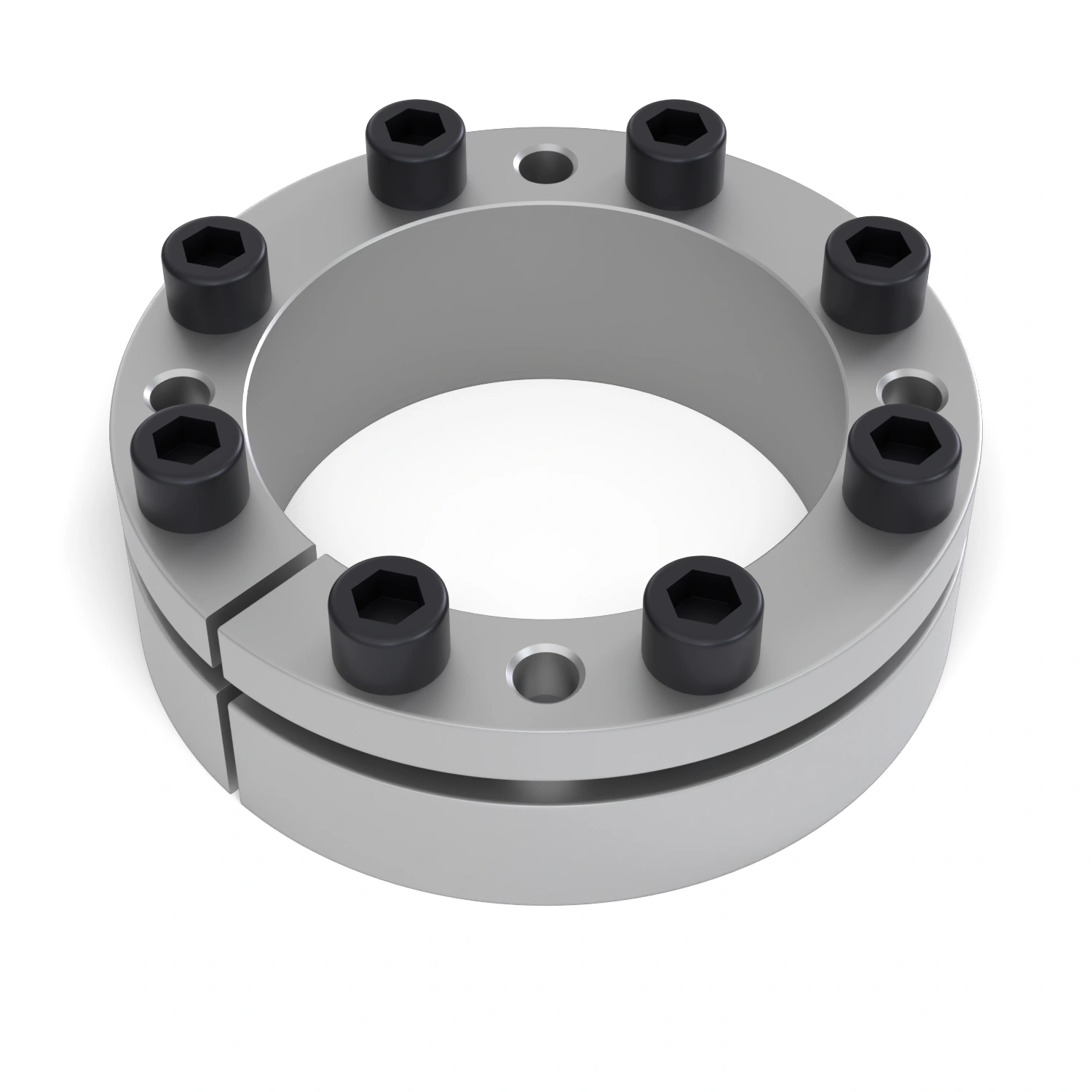

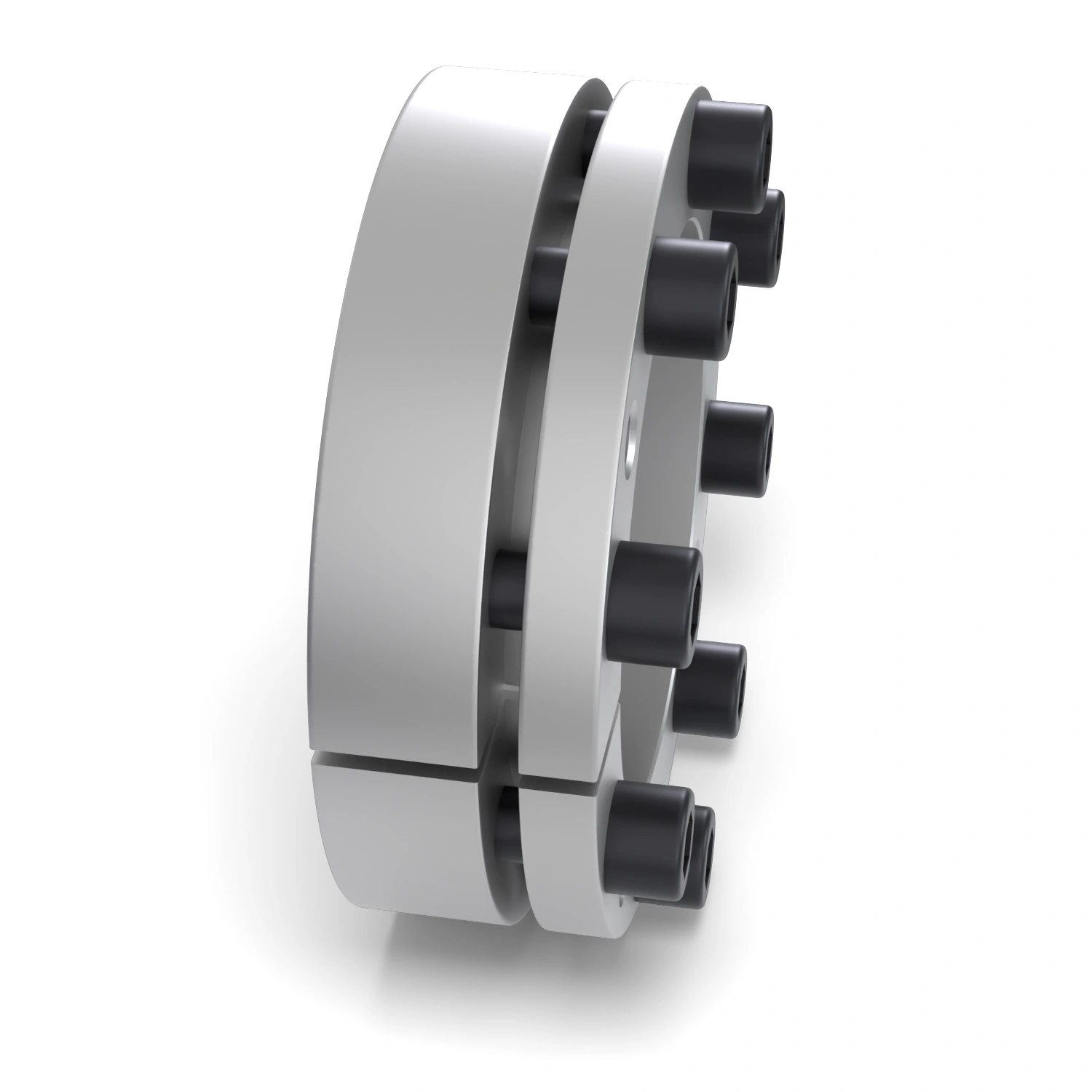

Der Spannsatz STW98-100x145 ist ein kurzer, selbstzentrierender Spannsatz aus Stahl ohne Bund. Zwei geschlitzte Ringe mit einer Kegelpaarung haben denselben Außen-Ø, der Spannsatz sitzt bis auf die Schraubenköpfe ganz in der Nabenbohrung. Er eignet sich für Naben mit wenig axialem Bauraum und gehört zur Baureihe Spannsatz STW98.

Der Spannsatz passt auf eine Welle mit Ø 100 mm und in eine Nabenbohrung mit Ø 145 mm. Der Außenring ist 26 mm lang, ohne Schraubenköpfe misst der Spannsatz 32 mm, über die Schraubenköpfe 56 mm. Die Nabenstirn bleibt frei, weil weder Bund noch Anschlagring vorstehen.

Beim Spannen zentriert der STW98 die Nabe selbst, eine leichte axiale Verschiebung der Nabe ist dabei möglich. Soll die Nabe am Spannsatz anliegen, wählen Sie die ebenfalls kurze Baureihe Spannsatz STW77 mit Bund; für längere Naben ist der STW26 gedacht. Mit gleichem Wellen- und Außen-Ø, aber nicht selbstzentrierend, gibt es den STW60. Bei Fragen hilft unser Team: Beratung vereinbaren.

Innen-Ø (mm):	100
Anzahl Schrauben:	8
Ausführung:	selbstzentrierend
Außen-Ø (mm):	145
Baureihe:	STW98
Material:	Stahl

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Anmelden

Ihre E-Mail-Adresse

Ihr Passwort

Bewertungen nur in der aktuellen Sprache anzeigen.

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
