Spannsatz STW77-130x180

111,05 €

Netto: 93,32 €

Inhalt netto:

Sofort verfügbar

Preis anfragen

Produktnummer: STW-063716

Hersteller: STW

Gewicht: 5,2 kg

Unsere Vorteile

Kostenloser Versand ab 50 € Warenwert (innerhalb Deutschlands)
Schneller Versand mit DHL oder UPS
Kauf auf Rechnung für Firmenkunden nach Freigabe
Geschäftskundenkonditionen nach Freigabe

Spannsatz STW77

Verwandte Kategorien

Selbstzentrierende Spannsätze Spannsatz STW77 Spannsatz STW98 Spannsatz STW73 Spannsatz STW31

Alle Größen ansehen

Eigenschaften im Überblick

Wellen-Ø d

130 mmBohrung des Spannsatzes

Außen-Ø D

180 mmentspricht der Nabenbohrung

Breite B

64 mmEinbaumaß, siehe Maßskizze

Ausführung

selbstzentrierendNabe zentriert sich beim Spannen

Anzahl Schrauben

12 Stückzum Verspannen der Verbindung

Gewicht

5,2 kgje Stück

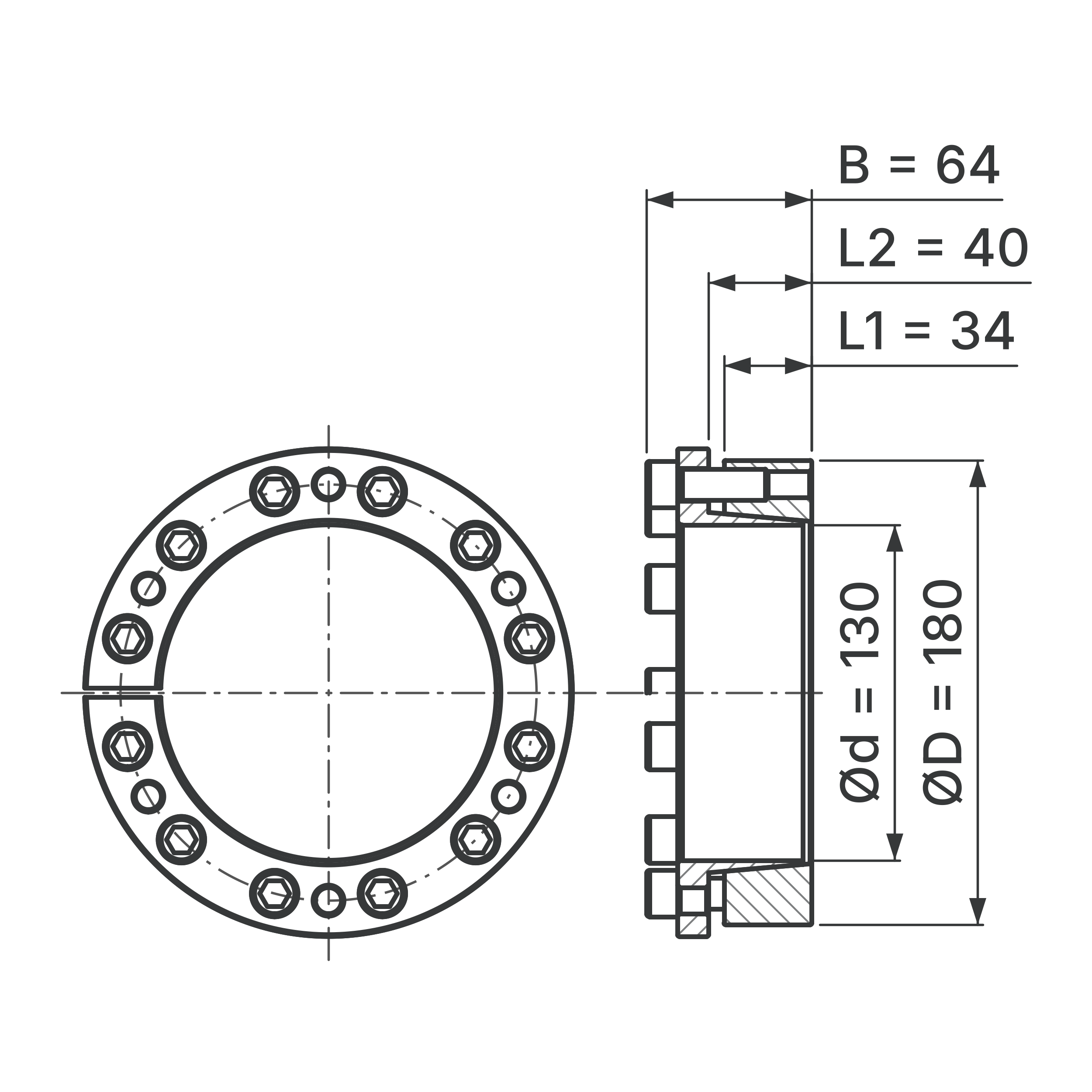

Maßskizze

Maße dieser Größe

Wellen-Ø d: 130 mm
Außen-Ø D: 180 mm
Länge L1: 34 mm
Länge L2: 40 mm
Breite B: 64 mm

Schematische Darstellung, nicht maßstäblich. Alle Maße in mm.

Technische Daten

Merkmal	Wert
Allgemein
Artikelnummer	STW-063716
Bezeichnung	STW77-130x180
Baureihe	STW77
Bauform	Spannsatz
Ausführung	selbstzentrierend
Werkstoff	Stahl
Anzahl Schrauben	12
Abmessungen
Wellen-Ø d	130 mm
Außen-Ø D (Nabenbohrung)	180 mm
Flansch-Ø D1	189 mm
Länge L1	34 mm
Länge L2	40 mm
Länge L3	52 mm
Breite B	64 mm
Gewicht	5,2 kg
Passung und Oberfläche
Passung Welle / Nabe	Welle h8 / Nabe H8
Oberflächenrauheit	Rt ≤ 16 µm
Rundlauffehler	0,02–0,04 mm

Maße in mm, Bedeutung der Längenmaße siehe Maßskizze.

Häufige Fragen

Was bedeuten die Maße in der Maßskizze des Spannsatzes STW77?

d ist der Wellen-Ø (130 mm), D der Außen-Ø des Außenrings und damit die Nabenbohrung (180 mm). L1 ist die Länge des Außenrings in der Nabe, L2 die Breite einschließlich Bund ohne Schraubenköpfe, B die Gesamtbreite über die Schraubenköpfe. Der Bund selbst ist größer als D und liegt vor der Nabe.

Wann ist statt des STW77 eine andere Bauart sinnvoll?

Wenn vor der Nabe nichts vorstehen soll, passt der STW98 ohne Bund. Braucht die Nabe eine größere Bohrung, kommt der STW31 mit Bund und großem Außen-Ø in Frage, für lange Naben mit Anlage der STW73.

Kann der Spannsatz STW77-130x180 einen anderen kurzen Spannsatz mit Bund ersetzen?

Der STW77 entspricht dem Typ „selbstzentrierender Spannsatz, kurz, mit Bund an der Nabenstirn“. Vergleichen Sie beim Austausch Wellen-Ø d, Außen-Ø D, L1, L2 und B mit dem vorhandenen Spannsatz und prüfen Sie den Bund-Ø in den technischen Daten, denn er liegt an Ihrer Nabe an.

Was muss ich an der Nabe für den Spannsatz STW77-130x180 beachten?

Die Bohrung hat Ø 180 mm, die Stirnseite sollte plan und frei zugänglich sein, damit der Bund sauber anliegt. Einen eigenen Zentriersitz braucht die Nabe nicht.

Worin unterscheidet sich der STW77 vom STW73?

Beide geben der Nabe eine Anlage an der Stirnseite. Der STW77 baut kurz und hat einen Bund, der STW73 ist länger und trägt einen Anschlagring; in den meisten Größen stimmen Wellen- und Außen-Ø überein.

Wie wird der STW77 gespannt?

Über Spannschrauben, die durch den Bund laufen. Planen Sie vor der Nabe Zugang für das Werkzeug ein.

Fragen zur Auswahl?

Wir unterstützen Sie bei der Auswahl von Spannsätzen, bei Wellen- und Nabentoleranzen und beim Austausch vorhandener Verbindungen. Steinbach GmbH – seit 2014, Team mit über 30 Jahren Branchenerfahrung.

Beratung vereinbaren

Spannsatz STW77-130x180

STW

Produktinformationen "Spannsatz STW77-130x180"

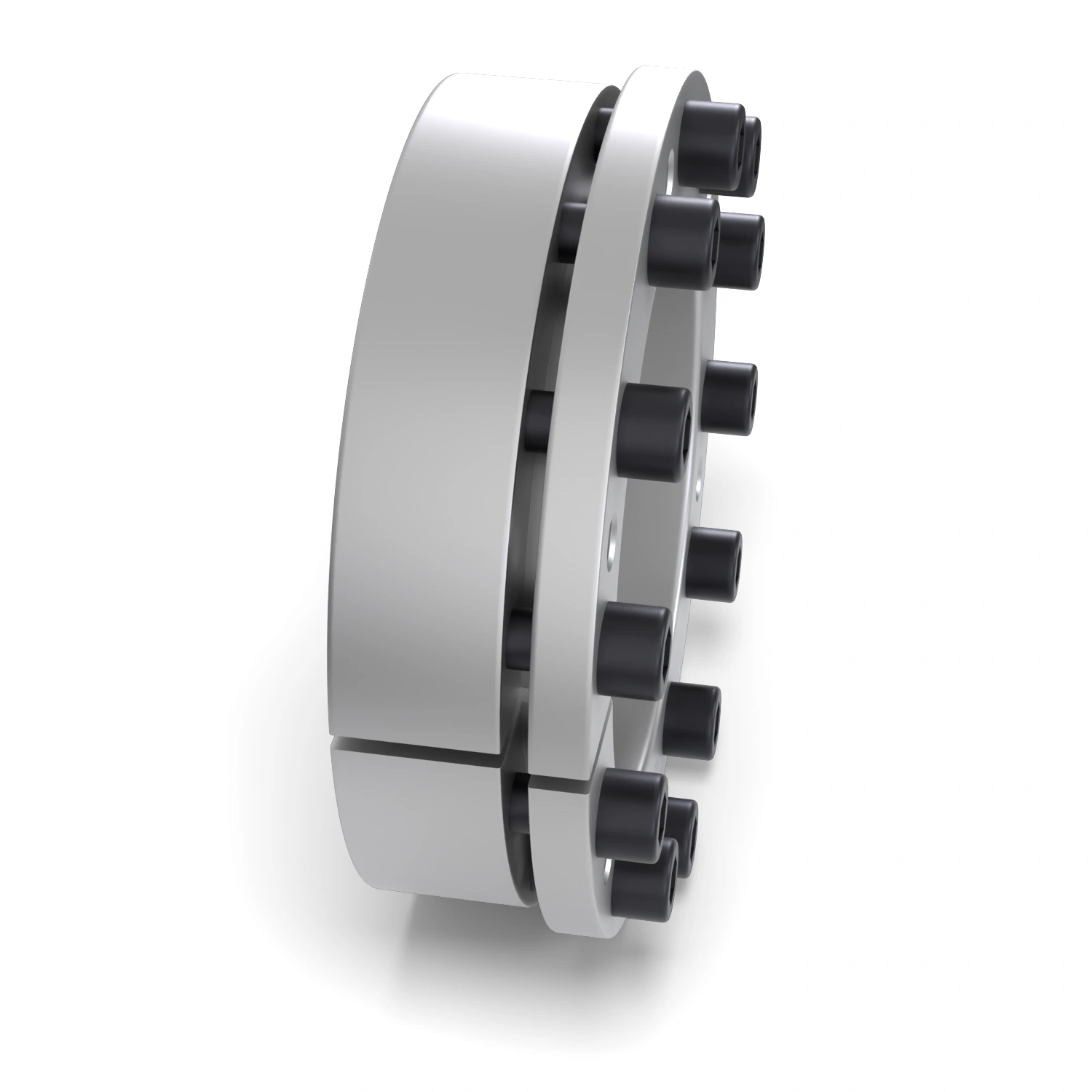

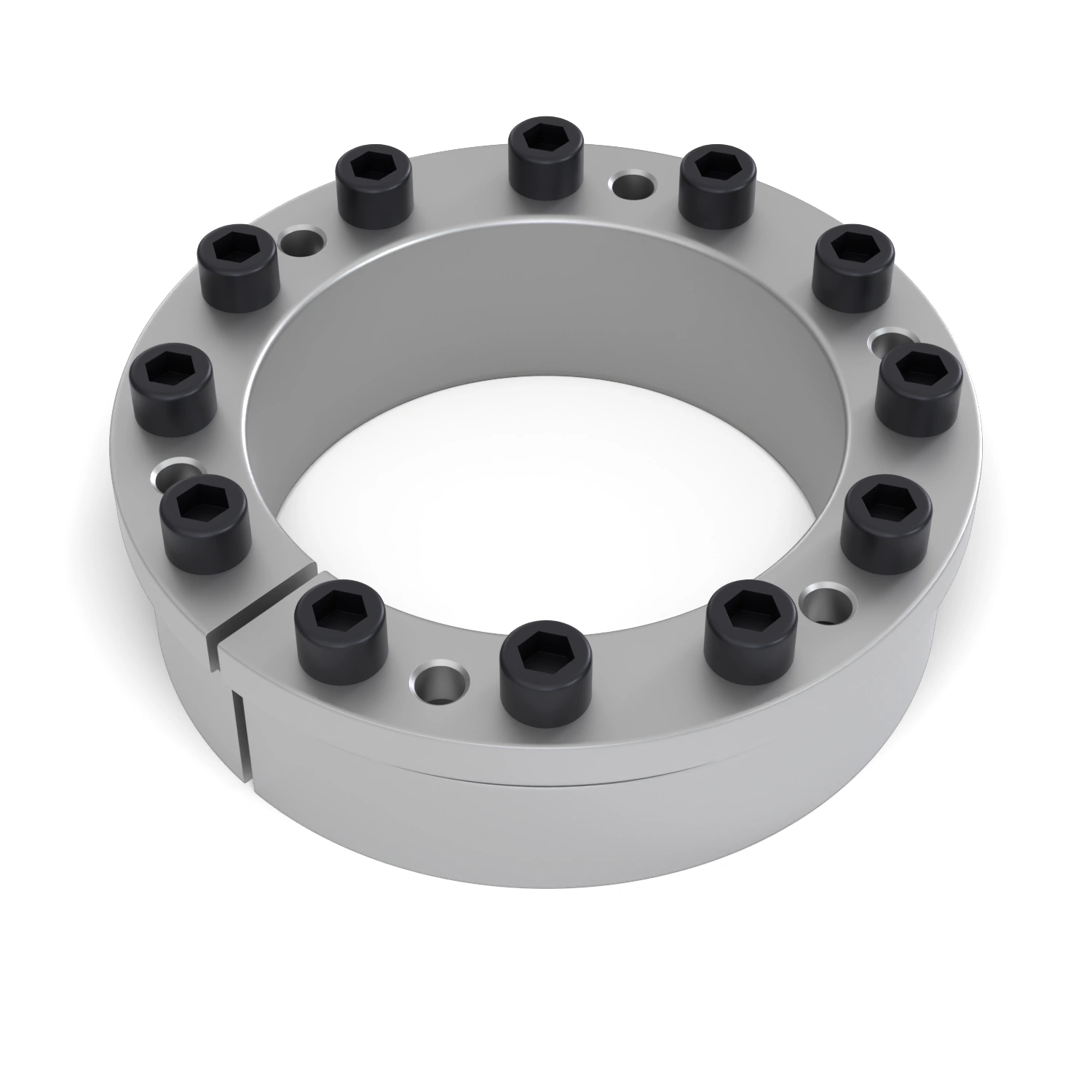

Der Spannsatz STW77-130x180 ist ein kurzer, selbstzentrierender Spannsatz aus Stahl mit Bund. Der vordere Ring trägt einen größeren Durchmesser, der an der Nabenstirn anliegt; die Spannschrauben laufen durch ihn. Er eignet sich für schmale Naben, die am Spannsatz anliegen sollen, und gehört zur Baureihe Spannsatz STW77.

Der Spannsatz passt auf eine Welle mit Ø 130 mm und in eine Nabenbohrung mit Ø 180 mm. Der Außenring ist 34 mm lang, ohne Schraubenköpfe misst der Spannsatz einschließlich Bund 40 mm, über die Schraubenköpfe 64 mm. Dahinter arbeitet eine Kegelpaarung aus zwei geschlitzten Ringen.

Beim Spannen wird die Nabe zentriert und liegt am Bund an; die Stirnseite der Nabe sollte dafür plan und frei sein. Soll der Spannsatz ganz in der Nabe verschwinden, wählen Sie den Spannsatz STW98; für längere Naben mit Anlage ist der STW73 mit Anschlagring gedacht. Bei Fragen hilft unser Team: Beratung vereinbaren.

Innen-Ø (mm):	130
Anzahl Schrauben:	12
Ausführung:	selbstzentrierend
Außen-Ø (mm):	180
Baureihe:	STW77
Material:	Stahl
