Spannsatz STW73-170x225 | Stahl
Spannsatz STW73-170x225
233,94 €
Sofort verfügbar
- Kostenloser Versand ab 50 € Warenwert (innerhalb Deutschlands)
- Schneller Versand mit DHL oder UPS
- Kauf auf Rechnung für Firmenkunden nach Freigabe
- Geschäftskundenkonditionen nach Freigabe
Spannsatz STW73
Verwandte KategorienEigenschaften im Überblick
Wellen-Ø d
Außen-Ø D
Breite B
Ausführung
Anzahl Schrauben
Gewicht

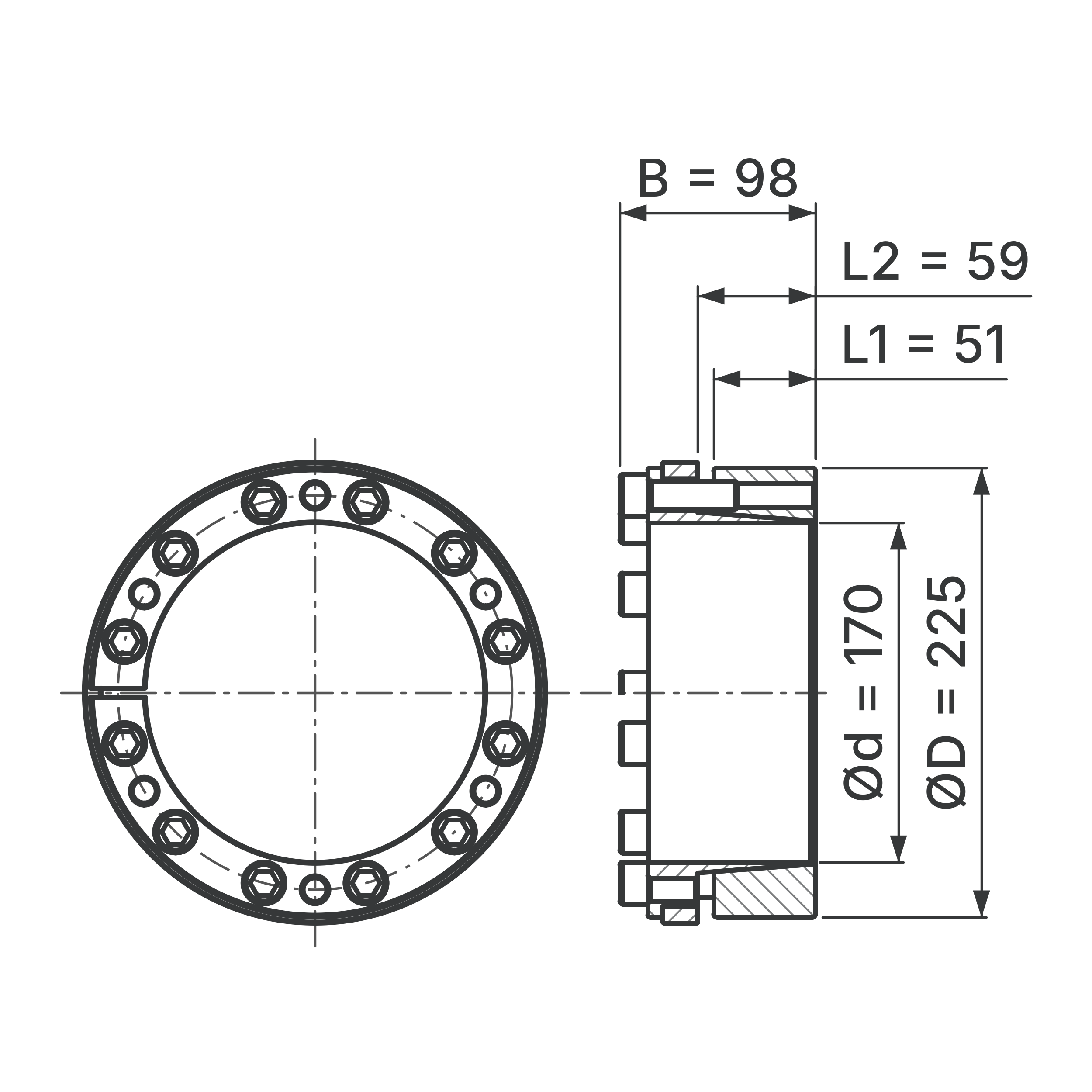

Maßskizze
Maße dieser Größe
- Wellen-Ø d
- 170 mm
- Außen-Ø D
- 225 mm
- Länge L1
- 51 mm
- Länge L2
- 59 mm
- Breite B
- 98 mm
Schematische Darstellung, nicht maßstäblich. Alle Maße in mm.
Technische Daten
| Merkmal | Wert |
|---|---|
| Allgemein | |
| Artikelnummer | STW-063929 |
| Bezeichnung | STW73-170x225 |
| Baureihe | STW73 |
| Bauform | Spannsatz |
| Ausführung | selbstzentrierend |
| Werkstoff | Stahl |
| Anzahl Schrauben | 12 |
| Abmessungen | |
| Wellen-Ø d | 170 mm |
| Außen-Ø D (Nabenbohrung) | 225 mm |
| Flansch-Ø D1 | 231 mm |
| Länge L1 | 51 mm |
| Länge L2 | 59 mm |
| Länge L3 | 84 mm |
| Breite B | 98 mm |
| Gewicht | 9,8 kg |
| Passung und Oberfläche | |
| Passung Welle / Nabe | Welle h8 / Nabe H8 |
| Oberflächenrauheit | Rt ≤ 16 µm |
| Rundlauffehler | 0,02–0,04 mm |
Maße in mm, Bedeutung der Längenmaße siehe Maßskizze.
Häufige Fragen
Fragen zur Auswahl?
Wir unterstützen Sie bei der Auswahl von Spannsätzen, bei Wellen- und Nabentoleranzen und beim Austausch vorhandener Verbindungen. Steinbach GmbH – seit 2014, Team mit über 30 Jahren Branchenerfahrung.
Spannsatz STW73-170x225

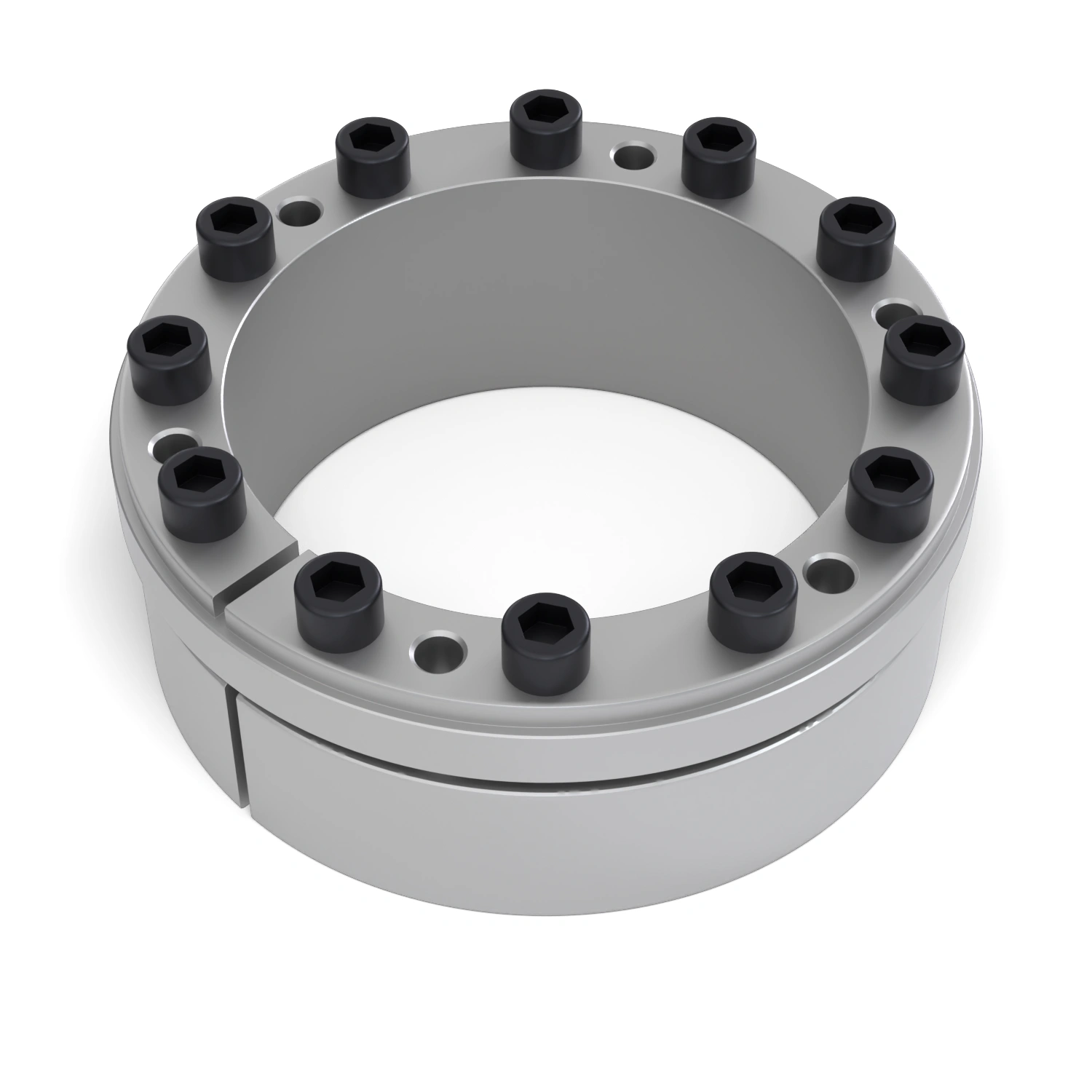

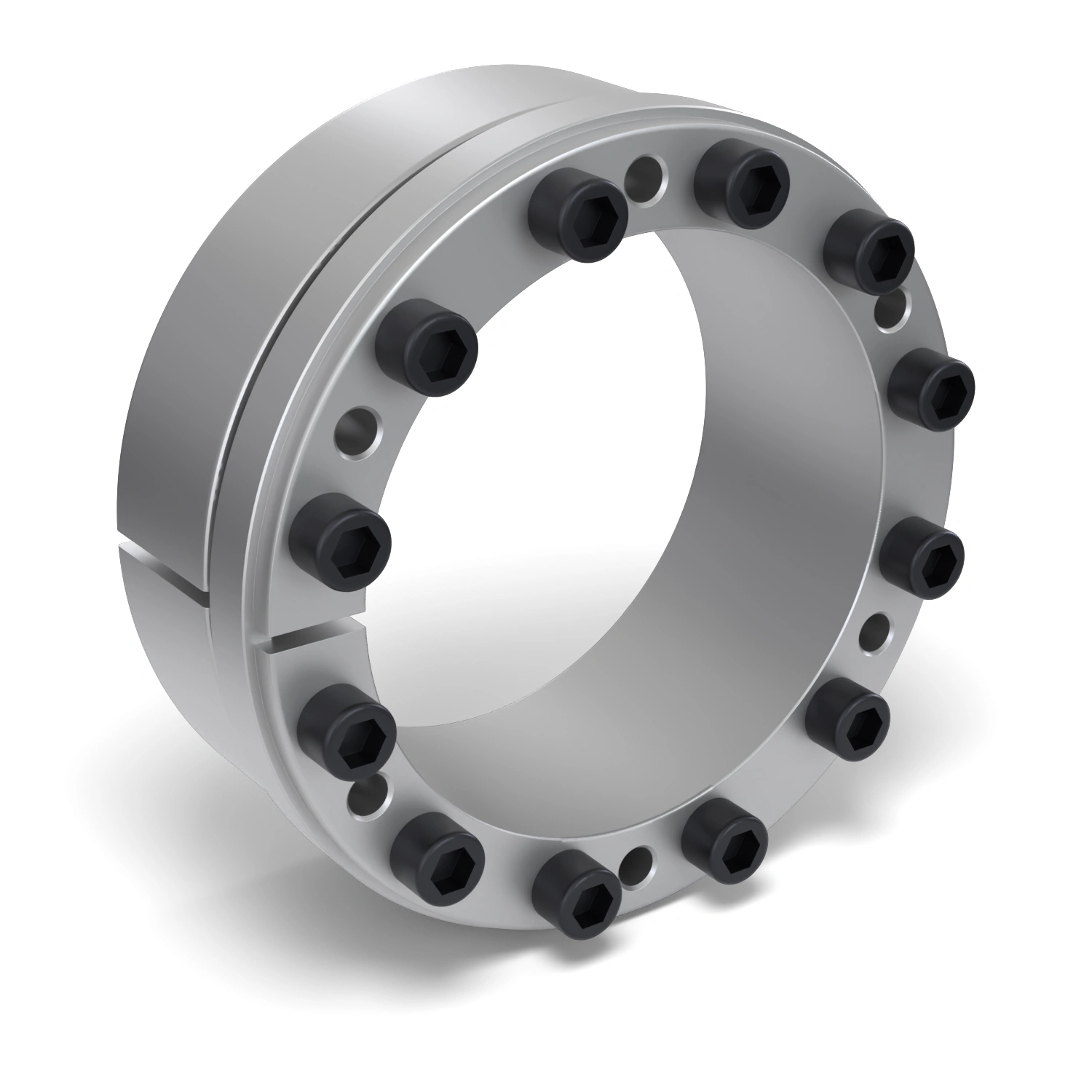

Produktinformationen "Spannsatz STW73-170x225"

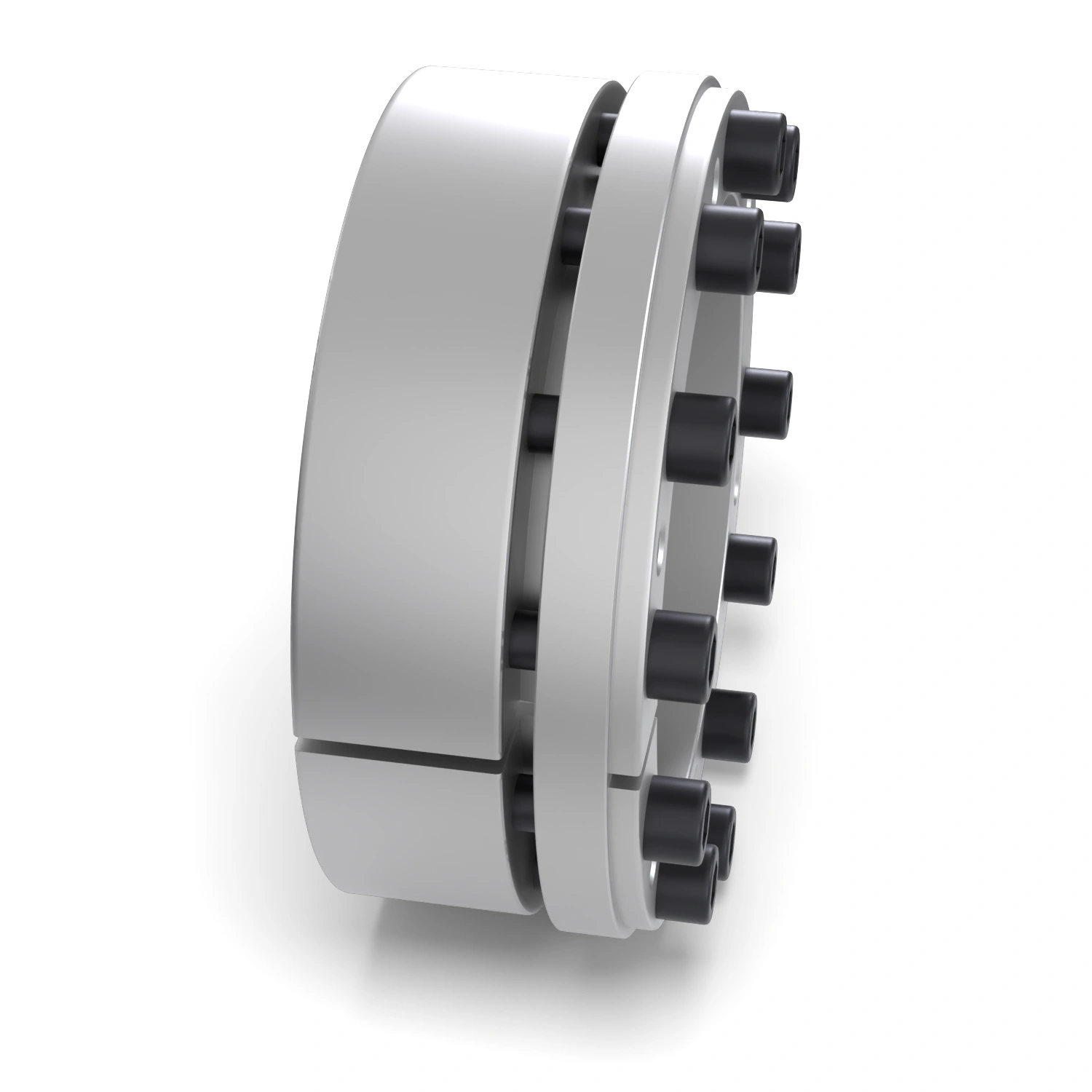

Der Spannsatz STW73-170x225 ist ein selbstzentrierender Spannsatz aus Stahl mit längerer Kegelpaarung und Anschlagring. Der Ring mit größerem Durchmesser sitzt auf einer Stufe des vorderen Rings und liegt an der Stirnseite der Nabe an. Er gehört zur Baureihe Spannsatz STW73.
Der Spannsatz passt auf eine Welle mit Ø 170 mm und in eine Nabenbohrung mit Ø 225 mm. Der Außenring ist 51 mm lang, ohne Schraubenköpfe misst der Spannsatz einschließlich Anschlagring 59 mm, über die Schraubenköpfe 98 mm. Die längere Kegelfläche verlangt eine Nabe mit ausreichender Länge.
Beim Spannen wird die Nabe zentriert und erhält am Anschlagring eine Anlagefläche; die Nabenstirn sollte plan und frei sein. Ohne Anschlagring und ganz in der Bohrung sitzt der gleich lange Spannsatz STW26, für kurze Naben mit Anlage ist der STW77 gedacht. Bei Fragen hilft unser Team: Beratung vereinbaren.
| Innen-Ø (mm): | 170 |
|---|---|
| Anzahl Schrauben: | 12 |
| Ausführung: | selbstzentrierend |
| Außen-Ø (mm): | 225 |
| Baureihe: | STW73 |
| Material: | Stahl |
