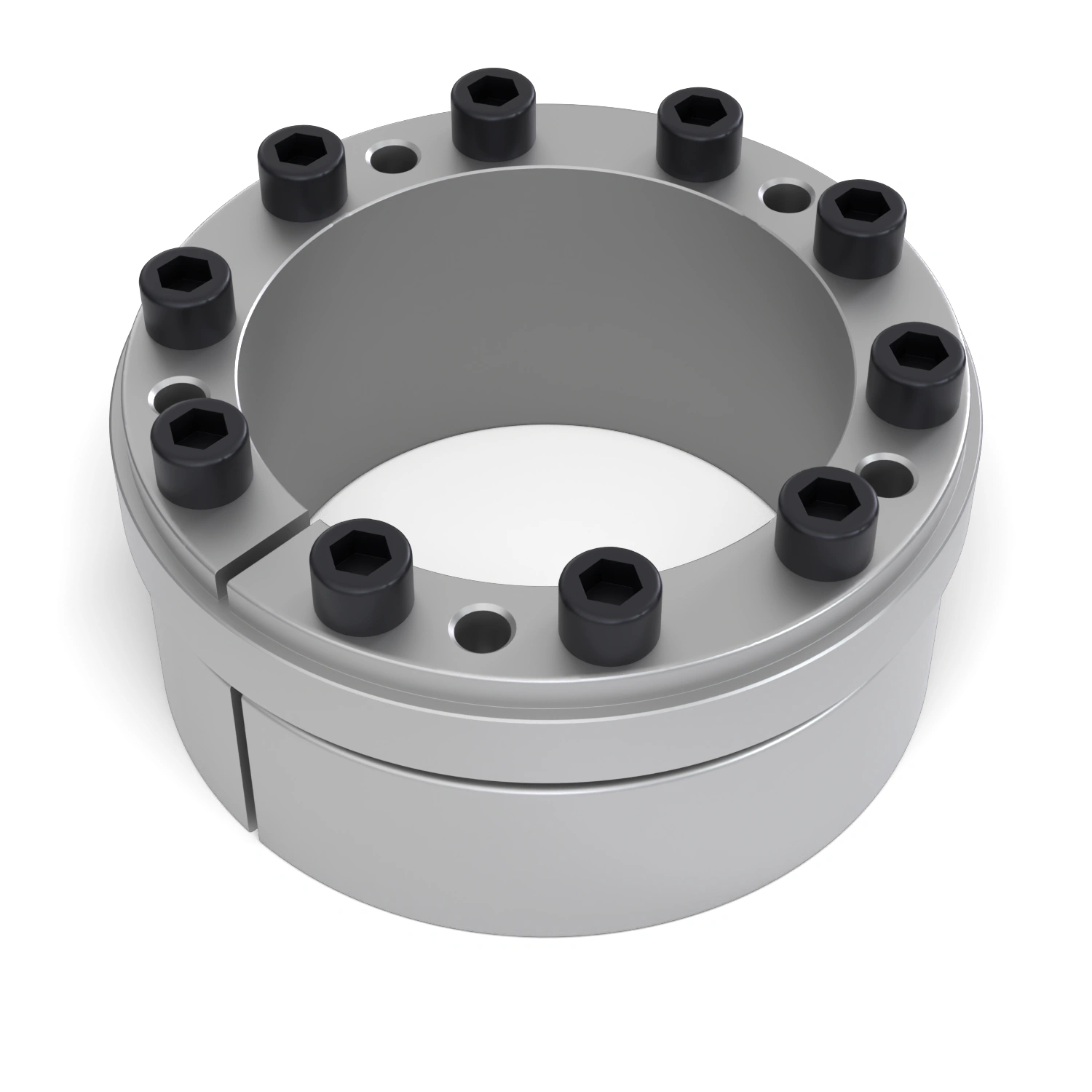

Spannsatz STW73-120x165

120,87 €

Netto: 101,57 €

Inhalt netto:

Sofort verfügbar

Preis anfragen

Produktnummer: STW-063924

Hersteller: STW

Gewicht: 5,5 kg

Unsere Vorteile

Kostenloser Versand ab 50 € Warenwert (innerhalb Deutschlands)
Schneller Versand mit DHL oder UPS
Kauf auf Rechnung für Firmenkunden nach Freigabe
Geschäftskundenkonditionen nach Freigabe

Spannsatz STW73

Verwandte Kategorien

Selbstzentrierende Spannsätze Spannsatz STW73 Spannsatz STW26 Spannsatz STW77 Spannsatz STW33 Spannsätze aus Edelstahl

Alle Größen ansehen

Eigenschaften im Überblick

Wellen-Ø d

120 mmBohrung des Spannsatzes

Außen-Ø D

165 mmentspricht der Nabenbohrung

Breite B

89 mmEinbaumaß, siehe Maßskizze

Ausführung

selbstzentrierendNabe zentriert sich beim Spannen

Anzahl Schrauben

10 Stückzum Verspannen der Verbindung

Gewicht

5,5 kgje Stück

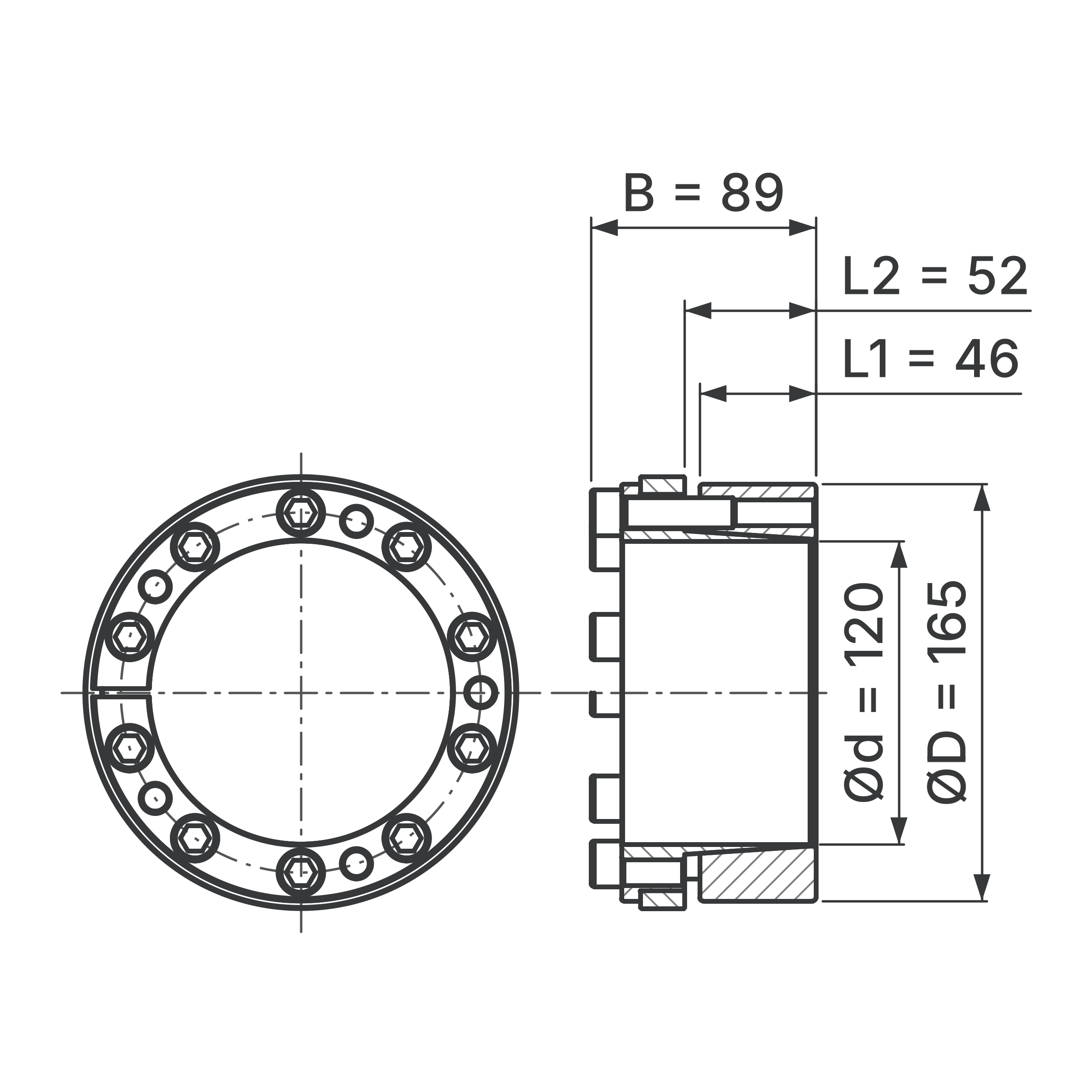

Maßskizze

Maße dieser Größe

Wellen-Ø d: 120 mm
Außen-Ø D: 165 mm
Länge L1: 46 mm
Länge L2: 52 mm
Breite B: 89 mm

Schematische Darstellung, nicht maßstäblich. Alle Maße in mm.

Technische Daten

Merkmal	Wert
Allgemein
Artikelnummer	STW-063924
Bezeichnung	STW73-120x165
Baureihe	STW73
Bauform	Spannsatz
Ausführung	selbstzentrierend
Werkstoff	Stahl
Anzahl Schrauben	10
Abmessungen
Wellen-Ø d	120 mm
Außen-Ø D (Nabenbohrung)	165 mm
Flansch-Ø D1	171 mm
Länge L1	46 mm
Länge L2	52 mm
Länge L3	77 mm
Breite B	89 mm
Gewicht	5,5 kg
Passung und Oberfläche
Passung Welle / Nabe	Welle h8 / Nabe H8
Oberflächenrauheit	Rt ≤ 16 µm
Rundlauffehler	0,02–0,04 mm

Maße in mm, Bedeutung der Längenmaße siehe Maßskizze.

Häufige Fragen

Was bedeuten die Maße in der Maßskizze des Spannsatzes STW73?

d ist der Wellen-Ø (120 mm), D der Außen-Ø und damit die Nabenbohrung (165 mm). L1 ist die Länge des Außenrings in der Nabe, L2 die Breite einschließlich Anschlagring ohne Schraubenköpfe und B die Gesamtbreite über die Schraubenköpfe. Der Anschlagring liegt vor der Nabe.

Wann ist eine andere Bauart besser als der STW73?

Bei kurzen Naben, dann passt der STW77 mit Bund. Soll nichts vor der Nabe liegen, wählen Sie den STW26. Für Wellen über dem Bereich des STW73 kommt der STW33 mit zwei Kegelpaaren in Frage.

Kann der Spannsatz STW73-120x165 einen anderen Spannsatz mit Anschlagring ersetzen?

Der STW73 entspricht dem Typ „selbstzentrierender Spannsatz mit längerer Kegelpaarung und Anschlagring“. Beim Austausch vergleichen Sie Wellen-Ø d, Außen-Ø D, L1, L2 und B mit dem vorhandenen Spannsatz und prüfen den Durchmesser des Anschlagrings in den technischen Daten.

Was ist der Anschlagring beim Spannsatz STW73-120x165?

Ein Ring mit größerem Außen-Ø am vorderen Ring des Spannsatzes. Er liegt an der Stirnseite der Nabe an und legt sie axial fest; die Nabe selbst hat eine Bohrung von Ø 165 mm.

Worin unterscheidet sich der STW73 vom STW26?

Beide haben in den meisten Größen denselben Wellen- und Außen-Ø und dieselbe Länge. Der STW73 trägt zusätzlich den Anschlagring, der STW26 sitzt ganz in der Nabenbohrung.

Gibt es den STW73 in Edelstahl?

Nein, die Baureihe ist ein Stahl-Spannsatz. Für korrosive Umgebungen finden Sie andere Bauformen bei den Spannsätzen aus Edelstahl.

Fragen zur Auswahl?

Wir unterstützen Sie bei der Auswahl von Spannsätzen, bei Wellen- und Nabentoleranzen und beim Austausch vorhandener Verbindungen. Steinbach GmbH – seit 2014, Team mit über 30 Jahren Branchenerfahrung.

Beratung vereinbaren

Spannsatz STW73-120x165

STW

Produktinformationen "Spannsatz STW73-120x165"

Der Spannsatz STW73-120x165 ist ein selbstzentrierender Spannsatz aus Stahl mit längerer Kegelpaarung und Anschlagring. Der Ring mit größerem Durchmesser sitzt auf einer Stufe des vorderen Rings und liegt an der Stirnseite der Nabe an. Er gehört zur Baureihe Spannsatz STW73.

Der Spannsatz passt auf eine Welle mit Ø 120 mm und in eine Nabenbohrung mit Ø 165 mm. Der Außenring ist 46 mm lang, ohne Schraubenköpfe misst der Spannsatz einschließlich Anschlagring 52 mm, über die Schraubenköpfe 89 mm. Die längere Kegelfläche verlangt eine Nabe mit ausreichender Länge.

Beim Spannen wird die Nabe zentriert und erhält am Anschlagring eine Anlagefläche; die Nabenstirn sollte plan und frei sein. Ohne Anschlagring und ganz in der Bohrung sitzt der gleich lange Spannsatz STW26, für kurze Naben mit Anlage ist der STW77 gedacht. Bei Fragen hilft unser Team: Beratung vereinbaren.

Innen-Ø (mm):	120
Anzahl Schrauben:	10
Ausführung:	selbstzentrierend
Außen-Ø (mm):	165
Baureihe:	STW73
Material:	Stahl
