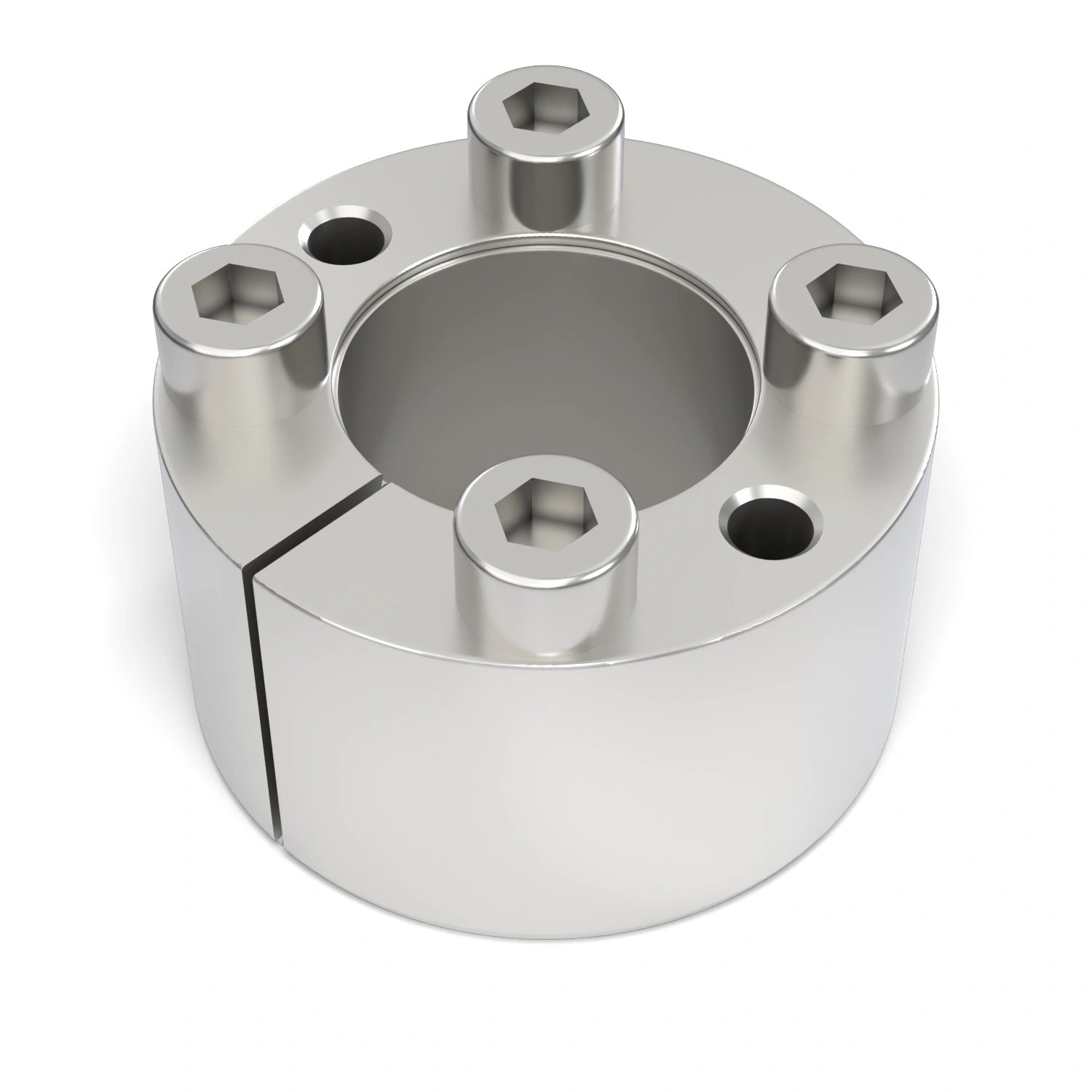

Spannsatz STW71SS-25x47 Edelstahl

91,61 €

Netto: 76,98 €

Inhalt netto:

Sofort verfügbar

Preis anfragen

Produktnummer: STW-064021

Hersteller: STW

Gewicht: 0,19 kg

Unsere Vorteile

Kostenloser Versand ab 50 € Warenwert (innerhalb Deutschlands)
Schneller Versand mit DHL oder UPS
Kauf auf Rechnung für Firmenkunden nach Freigabe
Geschäftskundenkonditionen nach Freigabe

Spannsatz STW71SS Edelstahl

Verwandte Kategorien

Spannsätze aus Edelstahl Spannsatz STW71SS Edelstahl Spannsatz STW71 Spannsatz STW27SS Edelstahl Spannsatz STW60SS Edelstahl

Alle Größen ansehen

Eigenschaften im Überblick

Wellen-Ø d

25 mmBohrung des Spannsatzes

Außen-Ø D

47 mmentspricht der Nabenbohrung

Breite B

32 mmEinbaumaß, siehe Maßskizze

Ausführung

selbstzentrierendNabe zentriert sich beim Spannen

Anzahl Schrauben

4 Stückzum Verspannen der Verbindung

Gewicht

0,19 kgje Stück

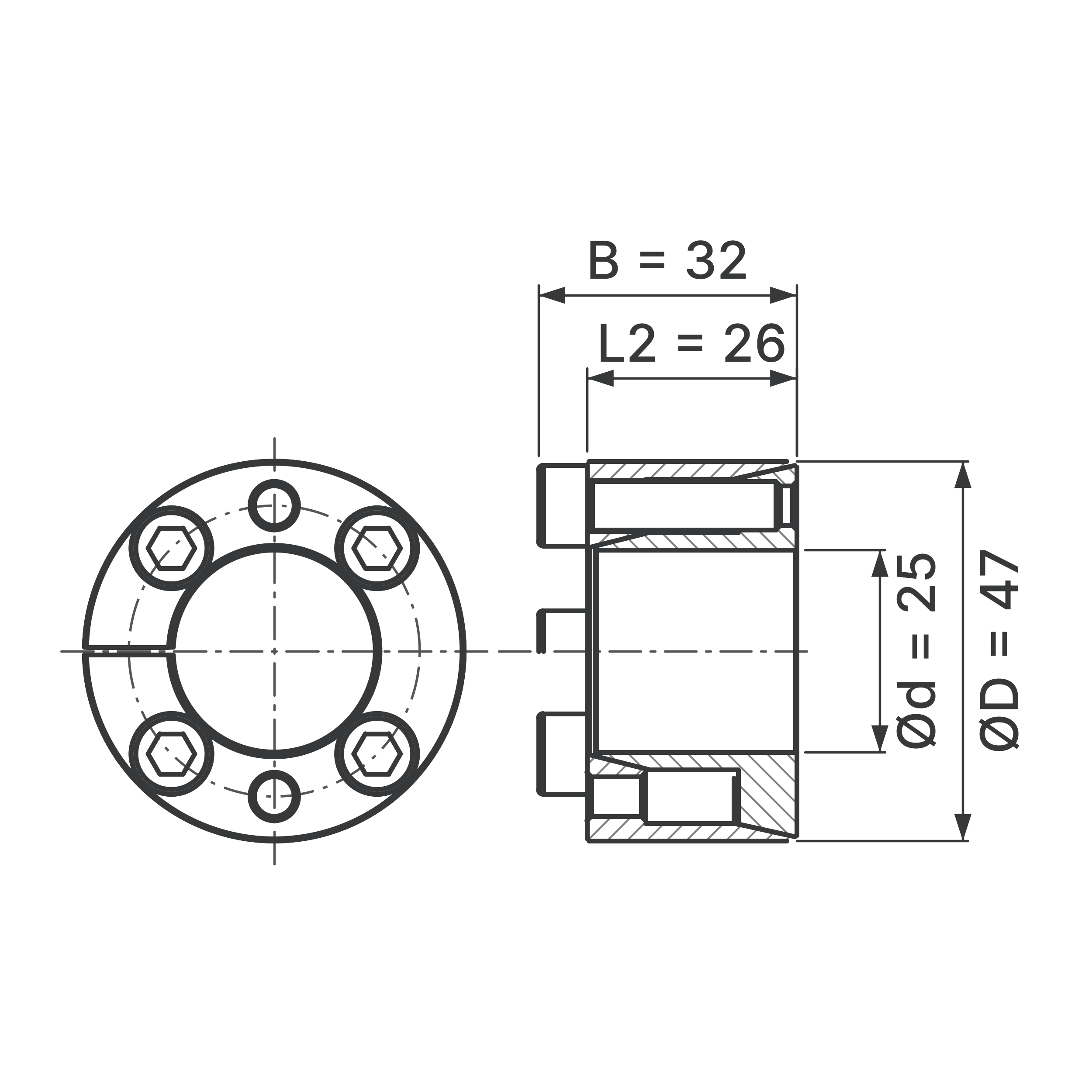

Maßskizze

Maße dieser Größe

Wellen-Ø d: 25 mm
Außen-Ø D: 47 mm
Länge L2: 26 mm
Breite B: 32 mm

Schematische Darstellung, nicht maßstäblich. Alle Maße in mm.

Technische Daten

Merkmal	Wert
Allgemein
Artikelnummer	STW-064021
Bezeichnung	STW71SS-25x47
Baureihe	STW71SS
Bauform	Spannsatz
Ausführung	selbstzentrierend
Werkstoff	Edelstahl
Anzahl Schrauben	4
Abmessungen
Wellen-Ø d	25 mm
Außen-Ø D (Nabenbohrung)	47 mm
Länge L2	26 mm
Breite B	32 mm
Gewicht	0,19 kg
Passung und Oberfläche
Passung Welle / Nabe	empfohlen Welle h7 / Nabe H8
Oberflächenrauheit	Rt 3,2 µm

Maße in mm, Bedeutung der Längenmaße siehe Maßskizze.

Häufige Fragen

Was bedeuten die Maße in der Maßskizze des Spannsatzes STW71SS?

d ist der Wellen-Ø (25 mm), D der Außen-Ø und damit die Nabenbohrung (47 mm). L2 ist die Breite ohne Schraubenköpfe, B die Gesamtbreite über die Schraubenköpfe. Eine eigene Länge des Außenrings (L1) wird für diese Baureihe nicht angegeben.

Wann ist statt des STW71SS eine andere Bauart sinnvoll?

Wenn die Nabenbohrung klein bleiben soll und vor der Nabe Platz für einen Flansch ist – dann passt der STW27SS. Hat die Nabe einen eigenen Zentriersitz und wenig axialen Raum, kommt der STW60SS in Frage. Alle Edelstahl-Bauformen zeigen die Spannsätze aus Edelstahl.

Kann der Spannsatz STW71SS-25x47 Edelstahl einen anderen Edelstahl-Spannsatz ohne Bund ersetzen?

Der STW71SS entspricht dem Typ „selbstzentrierender Spannsatz aus Edelstahl, ohne Bund“. Vergleichen Sie beim Austausch Wellen-Ø d, Außen-Ø D, L2 und B. Ersetzen Sie damit einen Stahl-Spannsatz, gleichen Sie zusätzlich die Belastung ab, denn Edelstahl ist bei gleicher Größe weniger belastbar.

Worin unterscheidet sich der Spannsatz STW71SS-25x47 Edelstahl vom STW71?

Werkstoff und Belastbarkeit: Der STW71SS ist aus Edelstahl und korrosionsbeständig, der STW71 aus Stahl und bei gleicher Größe höher belastbar. Aufbau sowie Wellen- und Außen-Ø stimmen in fast allen Größen überein.

Darf ich Teile von STW71 und STW71SS mischen?

Nein. Die beiden Ausführungen unterscheiden sich im Detail. Verwenden Sie je Verbindung nur Teile einer Ausführung.

Welche Oberfläche brauchen Welle und Bohrung beim STW71SS?

Für die Edelstahl-Ausführung empfiehlt sich eine feinere Oberflächengüte als bei Stahl. Die konkreten Werte stimmen wir gern mit Ihnen ab.

Fragen zur Auswahl?

Wir unterstützen Sie bei der Auswahl von Spannsätzen, bei Wellen- und Nabentoleranzen und beim Austausch vorhandener Verbindungen. Steinbach GmbH – seit 2014, Team mit über 30 Jahren Branchenerfahrung.

Beratung vereinbaren

Spannsatz STW71SS-25x47 Edelstahl

STW

Produktinformationen "Spannsatz STW71SS-25x47 Edelstahl"

Der Spannsatz STW71SS-25x47 Edelstahl ist ein selbstzentrierender Spannsatz aus Edelstahl für feuchte oder korrosive Umgebungen. Zwei ineinandergreifende Konusringe sitzen ohne Bund in der Nabenbohrung. Er gehört zur Baureihe Spannsatz STW71SS Edelstahl.

Der Spannsatz passt auf eine Welle mit Ø 25 mm und in eine Nabenbohrung mit Ø 47 mm. Ohne Schraubenköpfe misst er 26 mm, über die Schraubenköpfe 32 mm. Er ist das Edelstahl-Gegenstück zum STW71 mit demselben Wellen- und Außen-Ø in fast allen Größen.

Beim Spannen wird die Nabe zentriert, einen eigenen Zentriersitz braucht sie nicht; für die Edelstahl-Ausführung empfiehlt sich eine feinere Oberflächengüte an Welle und Bohrung. Bei gleicher Größe ist sie weniger belastbar als Stahl – ist Korrosionsschutz nicht nötig, reicht meist der Spannsatz STW71. Soll die Bohrung klein bleiben, ist der STW27SS mit Flansch die Alternative. Bei Fragen hilft unser Team: Beratung vereinbaren.

Innen-Ø (mm):	25
Anzahl Schrauben:	4
Ausführung:	selbstzentrierend
Außen-Ø (mm):	47
Baureihe:	STW71SS
Material:	Edelstahl
