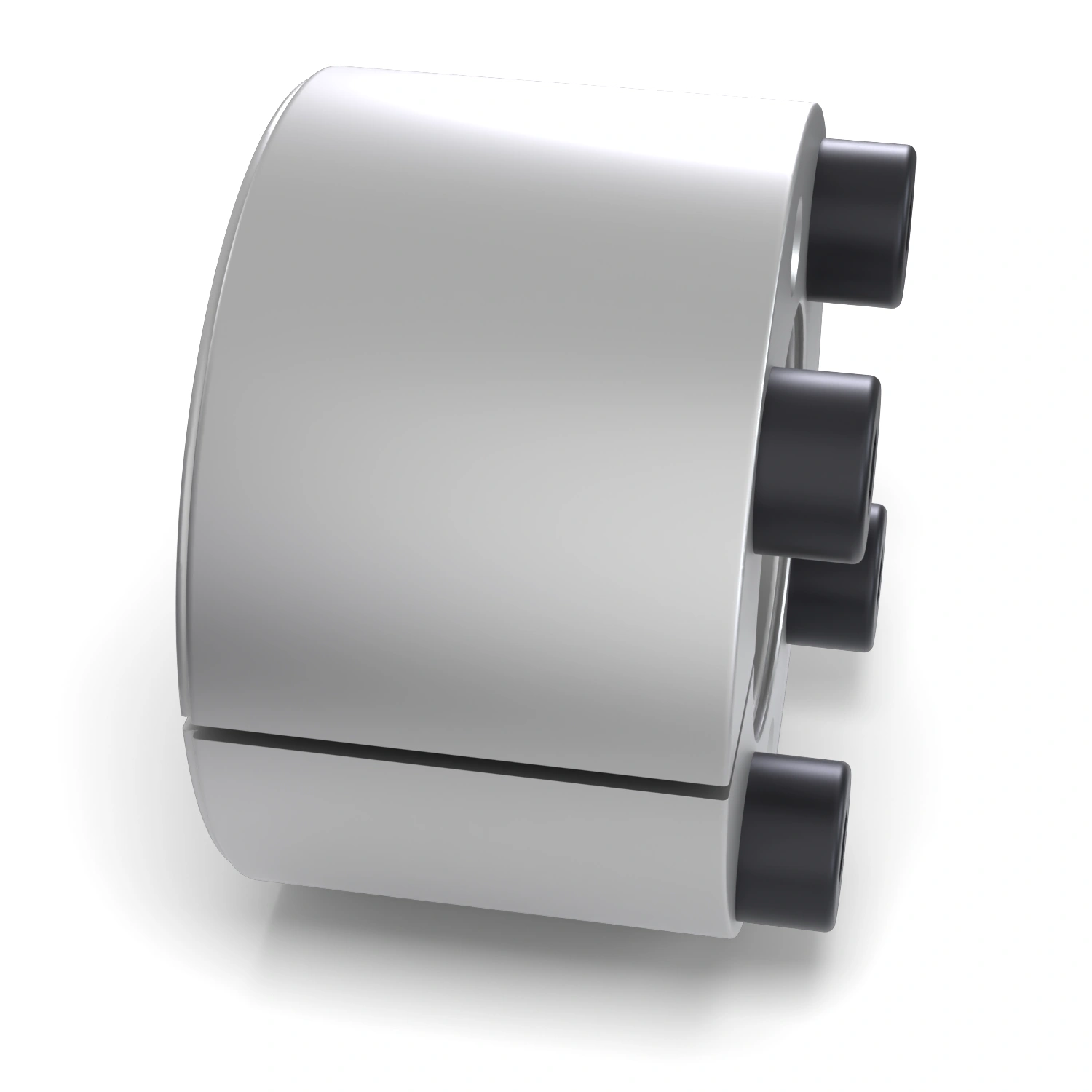

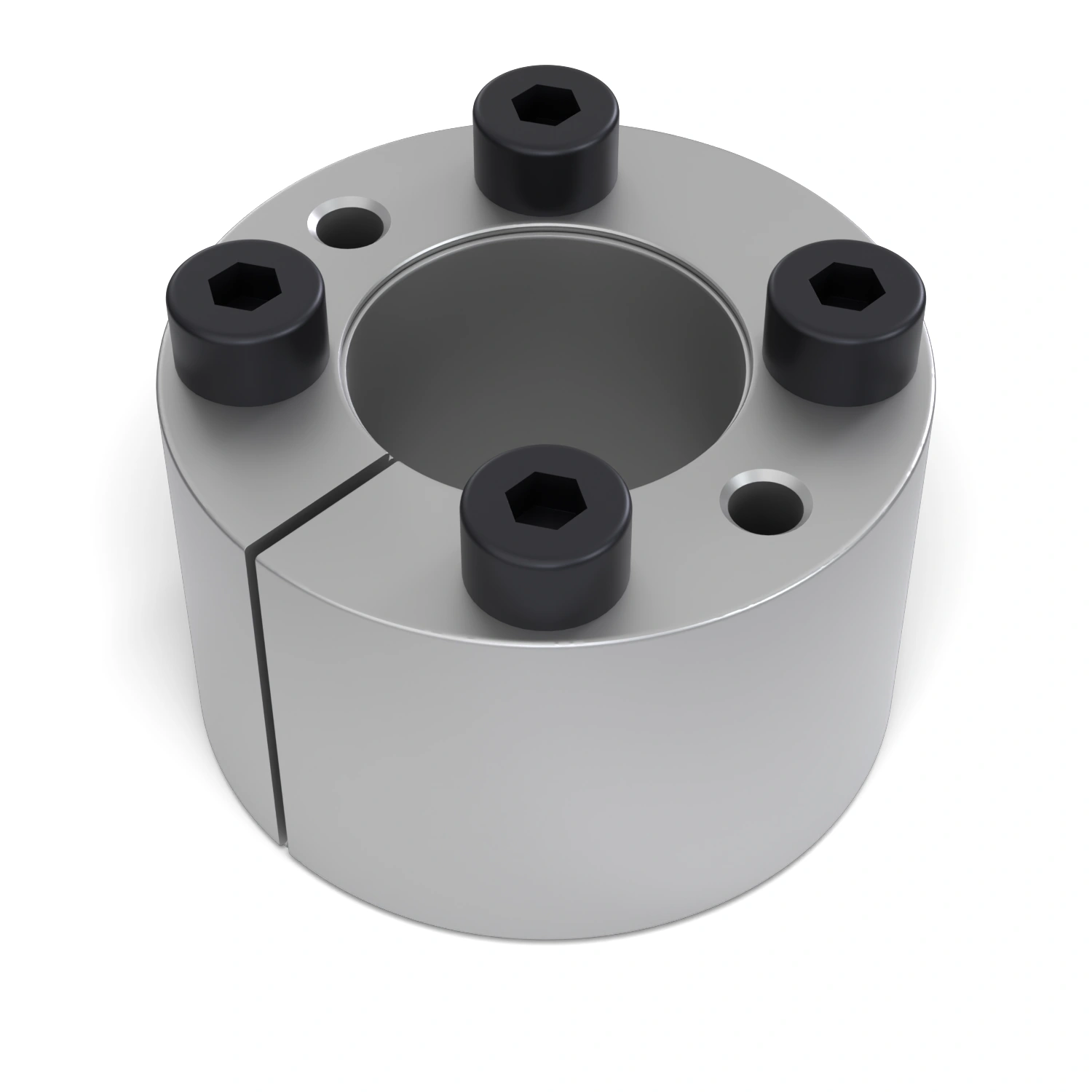

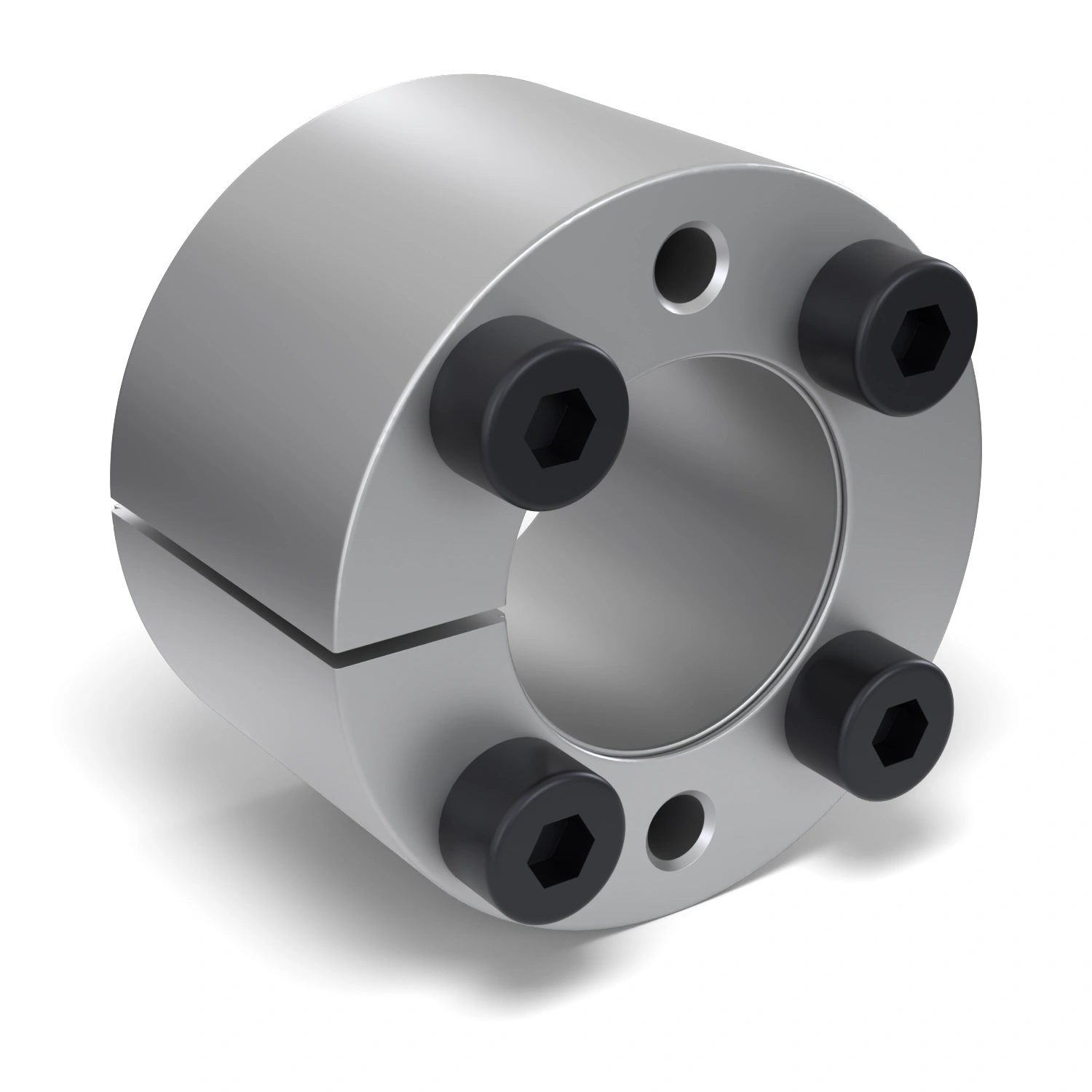

Spannsatz STW71-18x35

12,20 €

Netto: 10,25 €

Inhalt netto:

Sofort verfügbar

Preis anfragen

Produktnummer: STW-063865

Hersteller: STW

Gewicht: 0,09 kg

Unsere Vorteile

Kostenloser Versand ab 50 € Warenwert (innerhalb Deutschlands)
Schneller Versand mit DHL oder UPS
Kauf auf Rechnung für Firmenkunden nach Freigabe
Geschäftskundenkonditionen nach Freigabe

Spannsatz STW71

Verwandte Kategorien

Selbstzentrierende Spannsätze Spannsatz STW71 Spannsatz STW77 Spannsatz STW71SS Edelstahl Spannsatz STW33 Spannsatz STW31

Alle Größen ansehen

Eigenschaften im Überblick

Wellen-Ø d

18 mmBohrung des Spannsatzes

Außen-Ø D

35 mmentspricht der Nabenbohrung

Breite B

25 mmEinbaumaß, siehe Maßskizze

Ausführung

selbstzentrierendNabe zentriert sich beim Spannen

Anzahl Schrauben

4 Stückzum Verspannen der Verbindung

Gewicht

0,09 kgje Stück

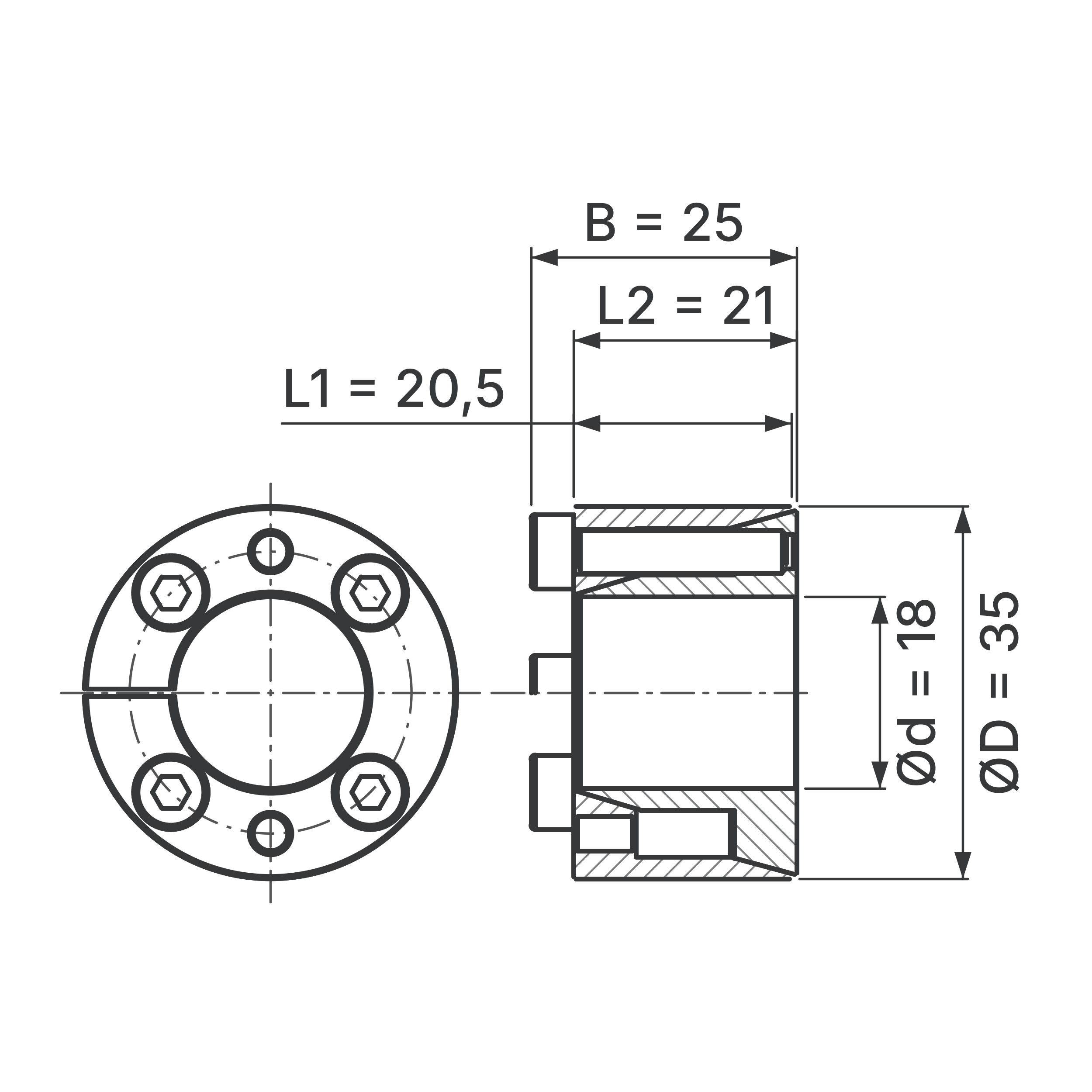

Maßskizze

Maße dieser Größe

Wellen-Ø d: 18 mm
Außen-Ø D: 35 mm
Länge L1: 20,5 mm
Länge L2: 21 mm
Breite B: 25 mm

Schematische Darstellung, nicht maßstäblich. Alle Maße in mm.

Technische Daten

Merkmal	Wert
Allgemein
Artikelnummer	STW-063865
Bezeichnung	STW71-18x35
Baureihe	STW71
Bauform	Spannsatz
Ausführung	selbstzentrierend
Werkstoff	Stahl
Anzahl Schrauben	4
Abmessungen
Wellen-Ø d	18 mm
Außen-Ø D (Nabenbohrung)	35 mm
Länge L1	20,5 mm
Länge L2	21 mm
Breite B	25 mm
Gewicht	0,09 kg
Passung und Oberfläche
Passung Welle / Nabe	Welle h8 / Nabe H8
Oberflächenrauheit	Rt ≤ 16 µm
Rundlauffehler	0,02–0,04 mm

Maße in mm, Bedeutung der Längenmaße siehe Maßskizze.

Häufige Fragen

Was bedeuten die Maße in der Maßskizze des Spannsatzes STW71?

d ist der Wellen-Ø, hier 18 mm, D der Außen-Ø und damit die Nabenbohrung, hier 35 mm. Beim STW71 ohne Bund ist L1 die Länge des Außenrings, der in der Nabenbohrung sitzt, L2 die Breite ohne Schraubenköpfe und B die Gesamtbreite über die Schraubenköpfe. Weil der Körper ohne Bund zylindrisch bleibt, stehen vor der Nabe nur die Schraubenköpfe.

Wann ist beim STW71 eine andere Bauart die bessere Wahl?

Wenn die Nabe am Spannsatz anliegen soll, denn der STW71 hat keinen Bund. Dann passt der Spannsatz STW77 mit Bund. Für größere Wellen mit langer Nabe kommt der STW33 mit zwei Kegelpaaren in Frage. Die Übersicht aller Bauarten finden Sie bei den selbstzentrierenden Spannsätzen.

Kann der Spannsatz STW71-18x35 einen anderen Spannsatz ohne Bund für kleine Wellen ersetzen?

Der STW71 entspricht dem verbreiteten Typ „selbstzentrierender Spannsatz mit einer Kegelpaarung, ohne Bund, für kleine Wellen“. Für einen Austausch vergleichen Sie Wellen-Ø d, Außen-Ø D sowie L1, L2 und B des vorhandenen Spannsatzes mit den technischen Daten dieses Artikels. Stimmen d und D überein, passt die vorhandene Nabenbohrung; die Belastung gleichen Sie zusätzlich ab.

Verschiebt sich die Nabe beim Anziehen des STW71?

Ja, eine geringfügige axiale Verschiebung zwischen Nabe und Welle ist beim Spannen möglich. Ist die axiale Position kritisch, legen Sie die Nabe vorher fest oder wählen eine Baureihe mit Bund wie den STW31.

Gibt es den STW71 auch in Zollgröße und in Edelstahl?

Ja. Die Baureihe enthält eine Zollgröße für Wellen mit Ø 6,35 mm, und als STW71SS gibt es dieselbe Bauform aus Edelstahl. Die Edelstahl-Ausführung ist bei gleicher Größe weniger belastbar; mischen Sie Teile beider Ausführungen nicht.

Welche Nabe braucht der Spannsatz STW71-18x35?

Eine Nabe mit einer Bohrung von Ø 35 mm, deren Länge den Außenring mit 20,5 mm aufnimmt. Einen eigenen Zentriersitz braucht sie nicht, weil der Spannsatz die Nabe beim Anziehen selbst zentriert.

Fragen zur Auswahl?

Wir unterstützen Sie bei der Auswahl von Spannsätzen, bei Wellen- und Nabentoleranzen und beim Austausch vorhandener Verbindungen. Steinbach GmbH – seit 2014, Team mit über 30 Jahren Branchenerfahrung.

Beratung vereinbaren

Spannsatz STW71-18x35

STW

Produktinformationen "Spannsatz STW71-18x35"

Der Spannsatz STW71-18x35 ist ein selbstzentrierender Spannsatz aus Stahl für kleine Wellen. Er verbindet Welle und Nabe reibschlüssig ohne Passfedernut, zum Beispiel bei kleinen Zahnrädern, Kettenrädern, Riemenscheiben, Hebeln und Stellgliedern im Geräte- und Vorrichtungsbau. Er gehört zur Baureihe Spannsatz STW71.

Der Spannsatz passt auf eine Welle mit Ø 18 mm und in eine Nabenbohrung mit Ø 35 mm. Zwei geschlitzte Ringe mit einer Kegelpaarung bilden einen zylindrischen Körper ohne Bund: Der Außenring ist 20,5 mm lang, ohne Schraubenköpfe misst der Spannsatz 21 mm, über die Schraubenköpfe 25 mm. Vor der Nabe stehen nur die Schraubenköpfe.

Beim Spannen zentriert der STW71 die Nabe selbst; dabei kann sich die Nabe geringfügig axial gegenüber der Welle verschieben. Planen Sie die axiale Lage entsprechend ein und lassen Sie stirnseitig Platz für das Werkzeug. Soll die Nabe an einem Bund anliegen, ist der Spannsatz STW77 die Alternative, für korrosive Umgebung der STW71SS aus Edelstahl. Passungen von Welle und Bohrung stimmen Sie mit dem Passungsrechner ab, bei Fragen hilft unser Team: Beratung vereinbaren.

Innen-Ø (mm):	18
Anzahl Schrauben:	4
Ausführung:	selbstzentrierend
Außen-Ø (mm):	35
Baureihe:	STW71
Material:	Stahl
