Spannsatz STW64SS-20x28 Edelstahl

46,34 €

Netto: 38,94 €

Inhalt netto:

Sofort verfügbar

Preis anfragen

Produktnummer: STW-063961

Hersteller: STW

Gewicht: 0,07 kg

Unsere Vorteile

Kostenloser Versand ab 50 € Warenwert (innerhalb Deutschlands)
Schneller Versand mit DHL oder UPS
Kauf auf Rechnung für Firmenkunden nach Freigabe
Geschäftskundenkonditionen nach Freigabe

Spannsatz STW64SS Edelstahl

Verwandte Kategorien

Spannsätze aus Edelstahl Spannsatz STW64SS Edelstahl Spannsatz STW71SS Edelstahl Spannsatz STW69SS Edelstahl

Alle Größen ansehen

Eigenschaften im Überblick

Wellen-Ø d

20 mmBohrung des Spannsatzes

Außen-Ø D

28 mmentspricht der Nabenbohrung

Länge L

28 mmGesamtlänge

Schlüsselweite

SW 30 mmSechskant

Ausführung

nicht selbstzentrierendSpannbuchse mit Sechskant

Werkstoff

EdelstahlBaureihe STW64SS

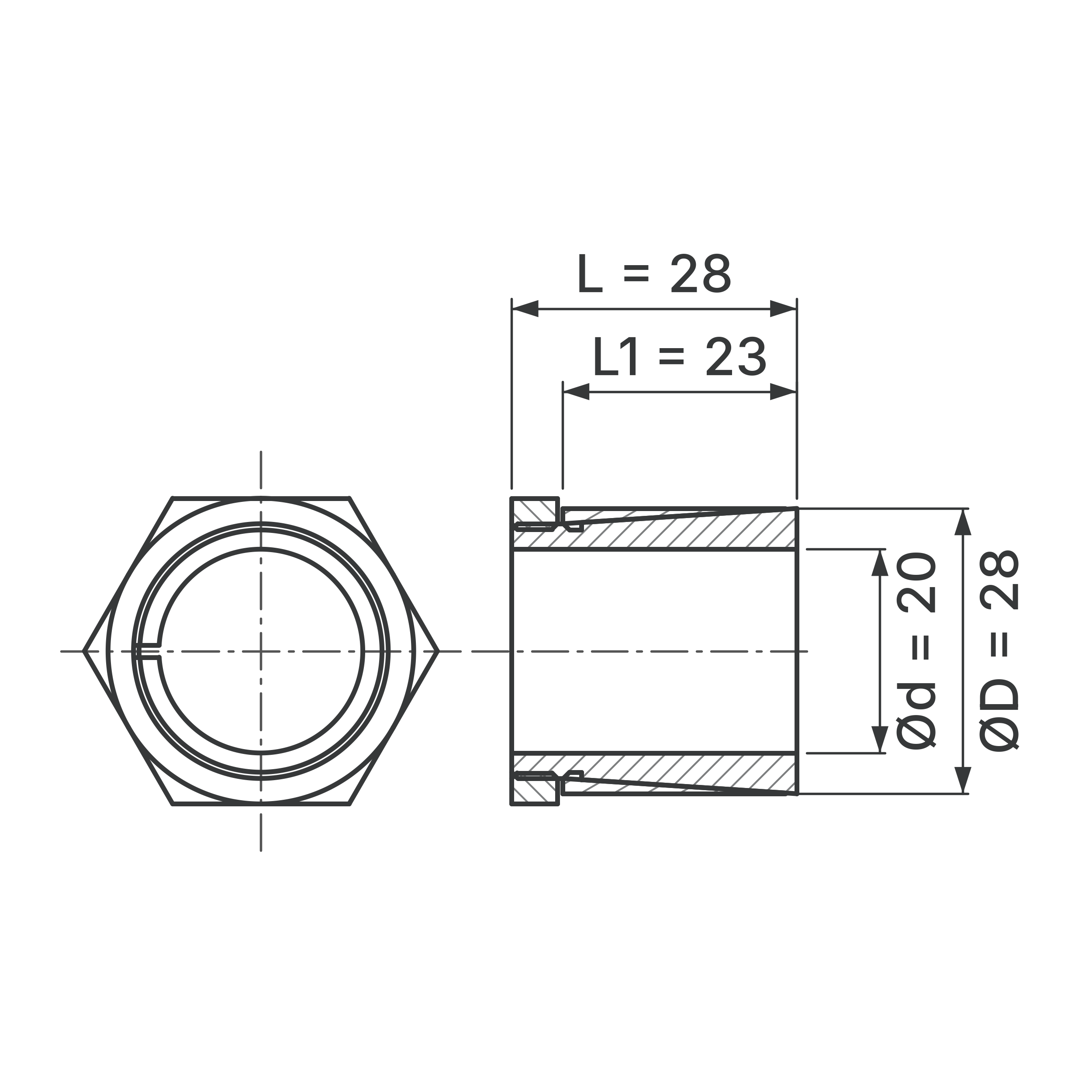

Maßskizze

Maße dieser Größe

Wellen-Ø d: 20 mm
Außen-Ø D (Bohrung): 28 mm
Länge L1: 23 mm
Länge L: 28 mm

Schematische Darstellung, nicht maßstäblich. Alle Maße in mm.

Technische Daten

Merkmal	Wert
Allgemein
Artikelnummer	STW-063961
Bezeichnung	STW64SS-20x28
Baureihe	STW64SS
Bauform	Spannsatz
Ausführung	nicht selbstzentrierend
Werkstoff	Edelstahl
Abmessungen
Wellen-Ø d	20 mm
Außen-Ø D (Bohrung)	28 mm
Länge L	28 mm
Länge L1	23 mm
Schlüsselweite SW	30 mm
Gewicht	0,07 kg
Passung und Oberfläche
Passung Welle / Bohrung	Welle h7 / Bohrung H7

Maße in mm, Bedeutung der Längenmaße siehe Maßskizze.

Häufige Fragen

Was bedeuten die Maße in der Maßskizze des Spannsatzes STW64SS?

d ist der Wellen-Ø (20 mm), D der Außen-Ø der Hülse und damit die Nabenbohrung (28 mm). L1 ist die Länge der Hülse, L die Gesamtlänge einschließlich Sechskant. Der Sechskant liegt vor der Nabe und muss für den Schraubenschlüssel zugänglich bleiben.

Wann ist statt des STW64SS eine andere Bauart sinnvoll?

Bei stärkerer Belastung oder wenn die Nabe beim Spannen selbst zentriert werden soll. Dann kommt der selbstzentrierende STW71SS mit Schraubenkranz in Frage. Mit Flansch vor der Nabe und für sehr kleine Wellen gibt es außerdem den STW69SS. Den Überblick bieten die Spannsätze aus Edelstahl.

Kann der Spannsatz STW64SS-20x28 Edelstahl eine andere Spannbuchse mit Sechskant ersetzen?

Der STW64SS entspricht dem Typ „Spannbuchse aus Edelstahl mit Sechskant, nicht selbstzentrierend, für sehr kleine Wellen“. Vergleichen Sie Wellen-Ø d, Außen-Ø D, L1 und L mit dem vorhandenen Teil; bei Zollgrößen achten Sie auf den genauen Wellen-Ø.

Ist der Spannsatz STW64SS-20x28 Edelstahl selbstzentrierend?

Nein. Der STW64SS ist nicht selbstzentrierend und richtet die Nabe beim Spannen nicht aus. Welle und Nabenbohrung sollten deshalb eng toleriert sein, damit die Nabe sauber geführt wird.

Brauche ich für den STW64SS eine Passfedernut?

Nein. Der Spannsatz befestigt zum Beispiel ein kleines Antriebsrad reibschlüssig auf einer glatten Welle ohne Nut.

Gibt es den STW64SS in Zollgrößen?

Ja, die Maßreihe enthält neben metrischen Größen auch Zollgrößen. Sie finden sie auf der Seite der Baureihe STW64SS.

Fragen zur Auswahl?

Wir unterstützen Sie bei der Auswahl von Spannsätzen, bei Wellen- und Nabentoleranzen und beim Austausch vorhandener Verbindungen. Steinbach GmbH – seit 2014, Team mit über 30 Jahren Branchenerfahrung.

Beratung vereinbaren

Spannsatz STW64SS-20x28 Edelstahl

STW

Produktinformationen "Spannsatz STW64SS-20x28 Edelstahl"

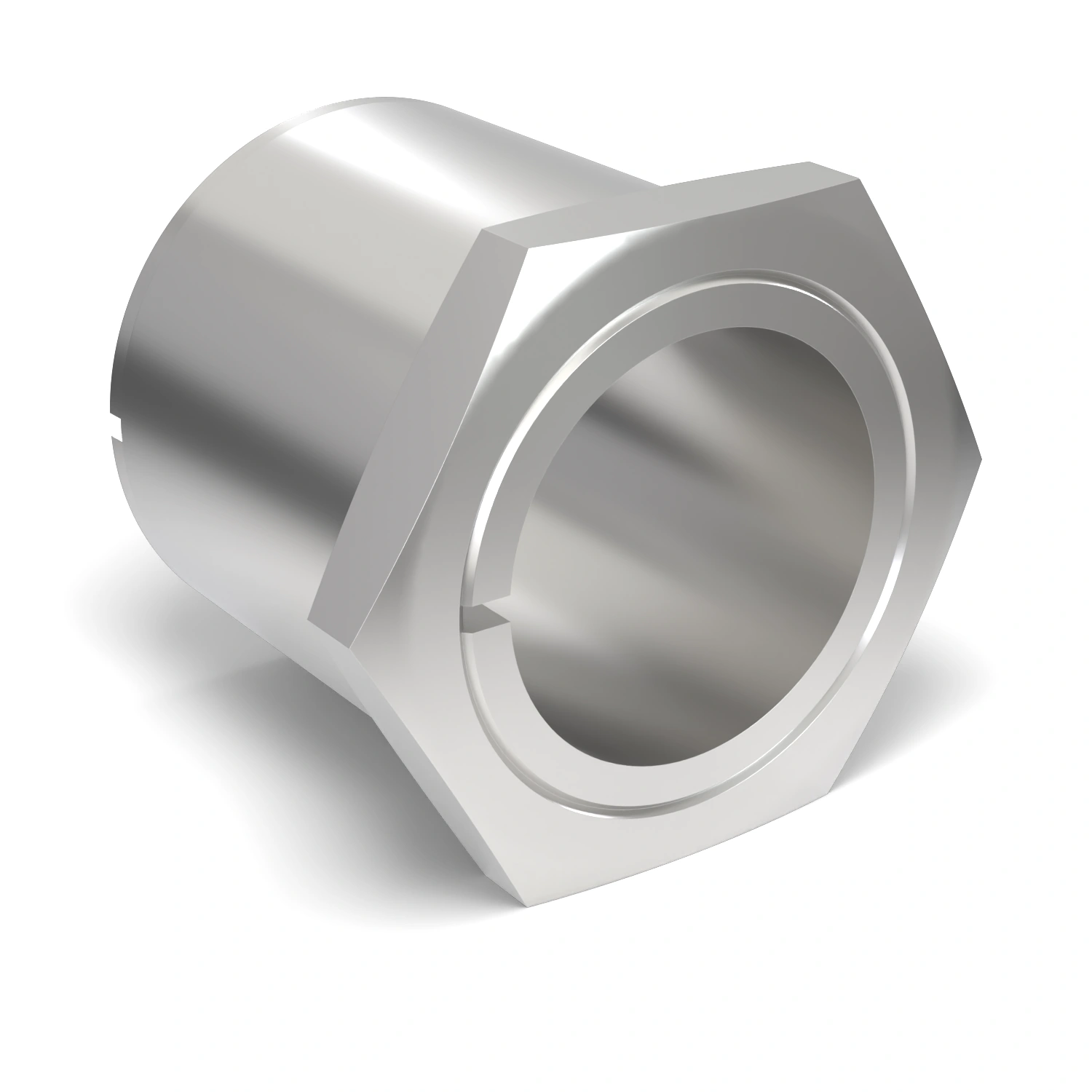

Der Spannsatz STW64SS-20x28 Edelstahl ist ein schlanker, nicht selbstzentrierender Spannsatz aus Edelstahl für sehr kleine Wellen. Statt mehrerer Spannschrauben hat er an der Stirnseite einen Sechskant, über den er mit einem Schraubenschlüssel gespannt wird. Er gehört zur Baureihe Spannsatz STW64SS Edelstahl.

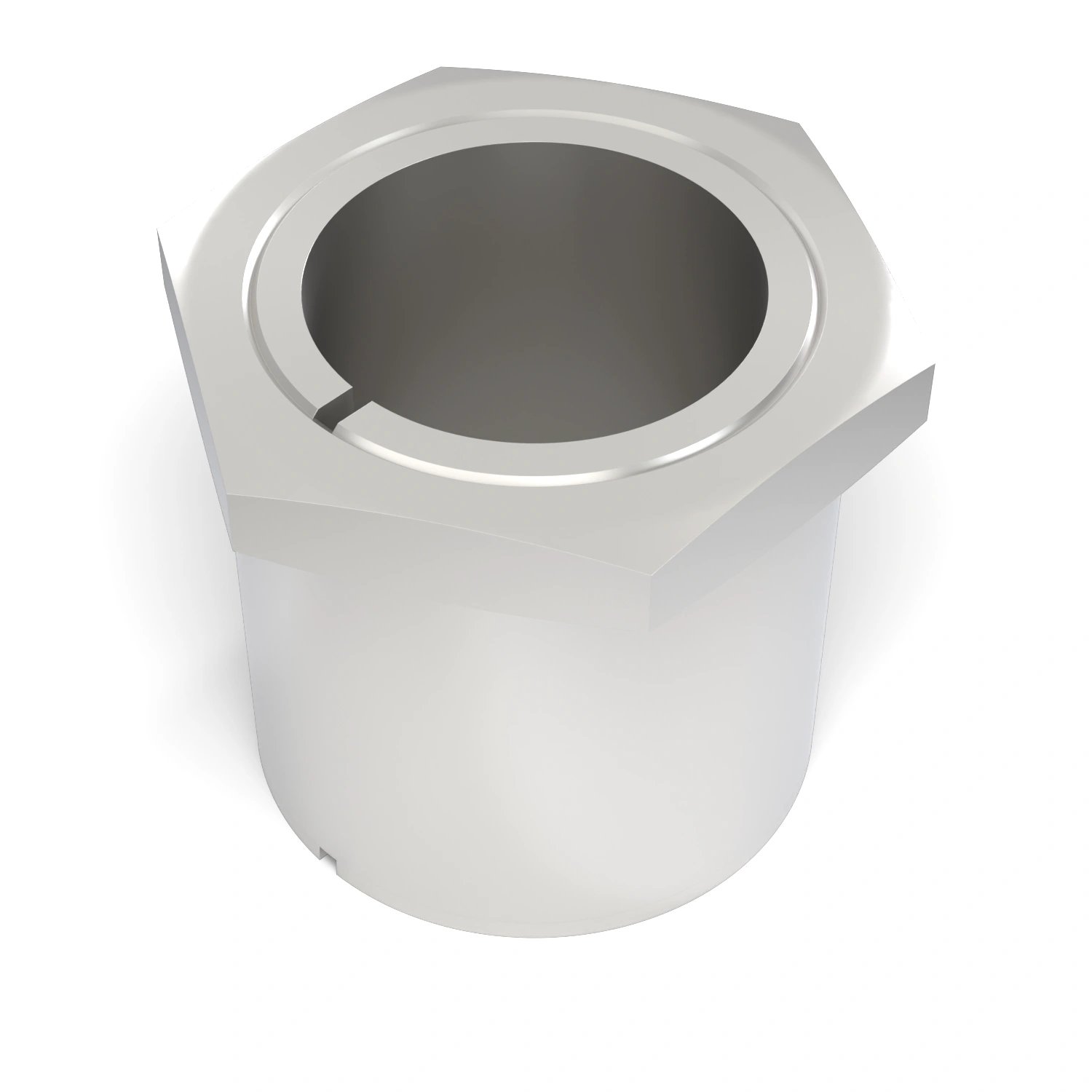

Der Spannsatz passt auf eine Welle mit Ø 20 mm und in eine Nabenbohrung mit Ø 28 mm. Die geschlitzte Hülse ist 23 mm lang, einschließlich Sechskant misst der Spannsatz 28 mm. Im Verhältnis zur Welle baut er im Außen-Ø sehr klein; die Maßreihe enthält neben metrischen auch Zollgrößen.

Der STW64SS ist für kleine, leicht belastete Antriebe gedacht, etwa um ein kleines Antriebsrad auf einer glatten Welle ohne Passfedernut zu befestigen. Die Nabe wird nicht zentriert; Welle und Bohrung sollten eng toleriert sein, Orientierung gibt der Passungsrechner. Bei stärkerer Belastung ist der Spannsatz STW71SS mit Schraubenkranz die Alternative. Bei Fragen hilft unser Team: Beratung vereinbaren.

Innen-Ø (mm):	20
Ausführung:	nicht selbstzentrierend
Außen-Ø (mm):	28
Baureihe:	STW64SS
Material:	Edelstahl
