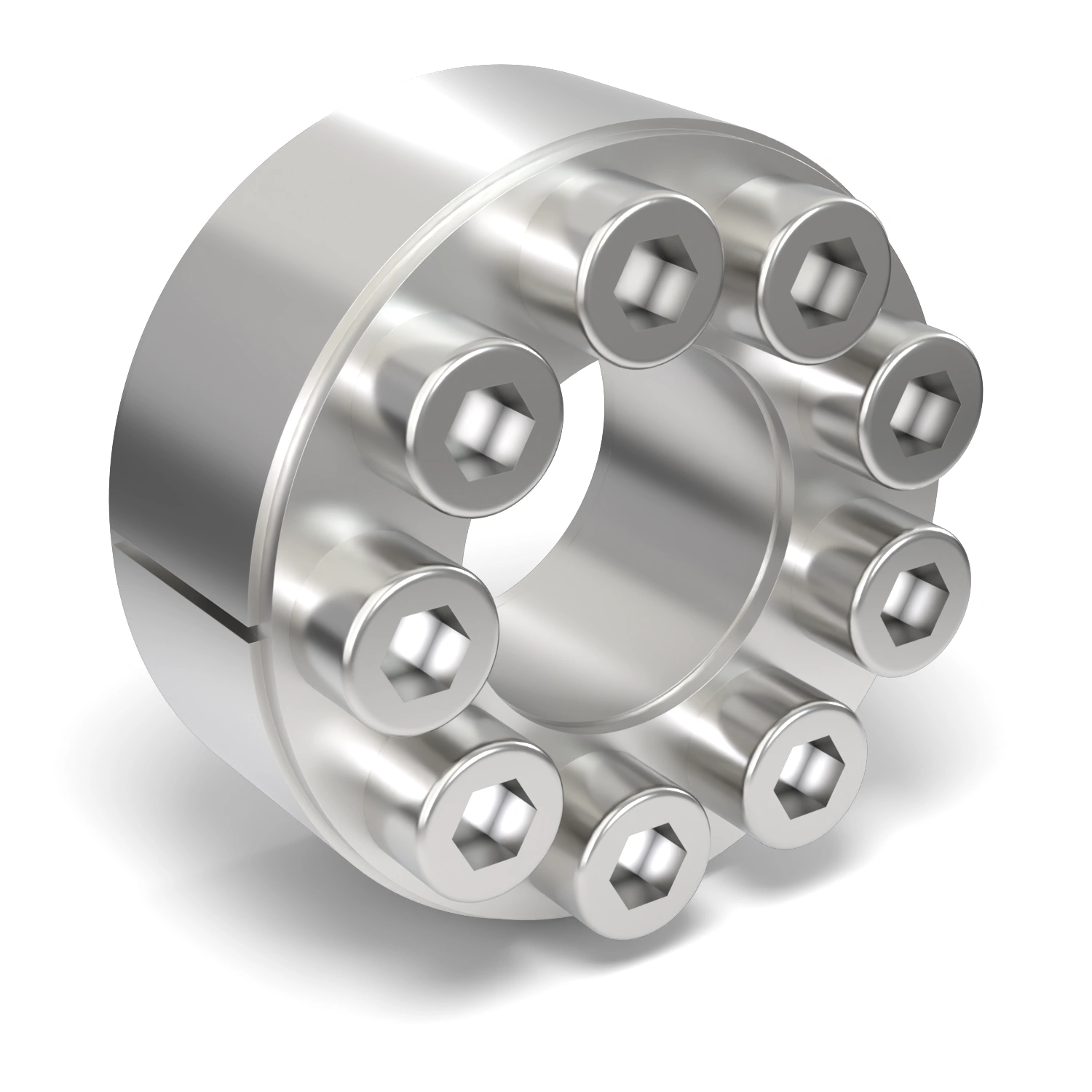

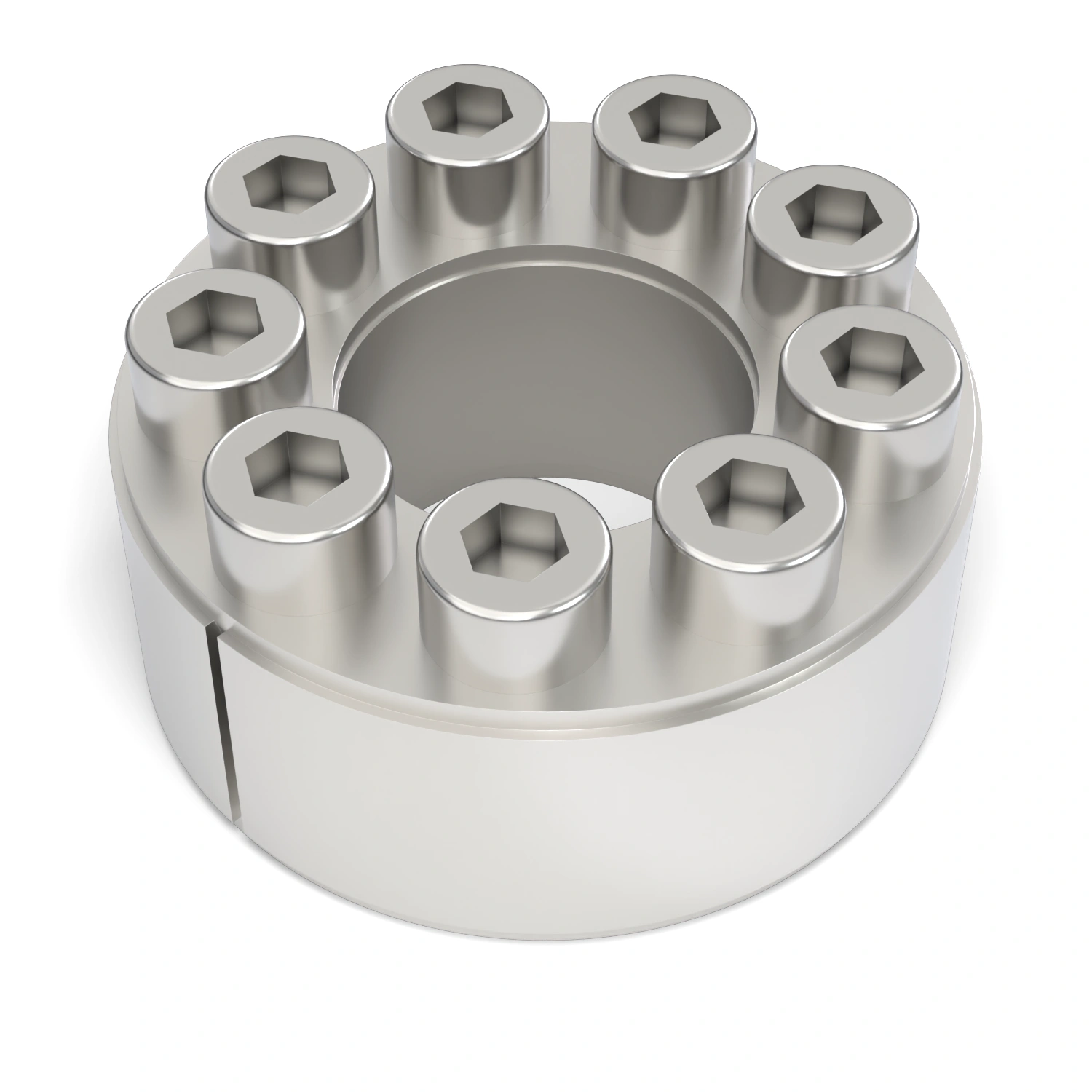

Spannsatz STW60SS-24x50 Edelstahl
Spannsatz STW60SS-24x50 Edelstahl
115,78 €
Sofort verfügbar
- Kostenloser Versand ab 50 € Warenwert (innerhalb Deutschlands)
- Schneller Versand mit DHL oder UPS
- Kauf auf Rechnung für Firmenkunden nach Freigabe
- Geschäftskundenkonditionen nach Freigabe
Spannsatz STW60SS Edelstahl
Verwandte KategorienEigenschaften im Überblick
Wellen-Ø d
Außen-Ø D
Breite B
Ausführung
Anzahl Schrauben
Gewicht

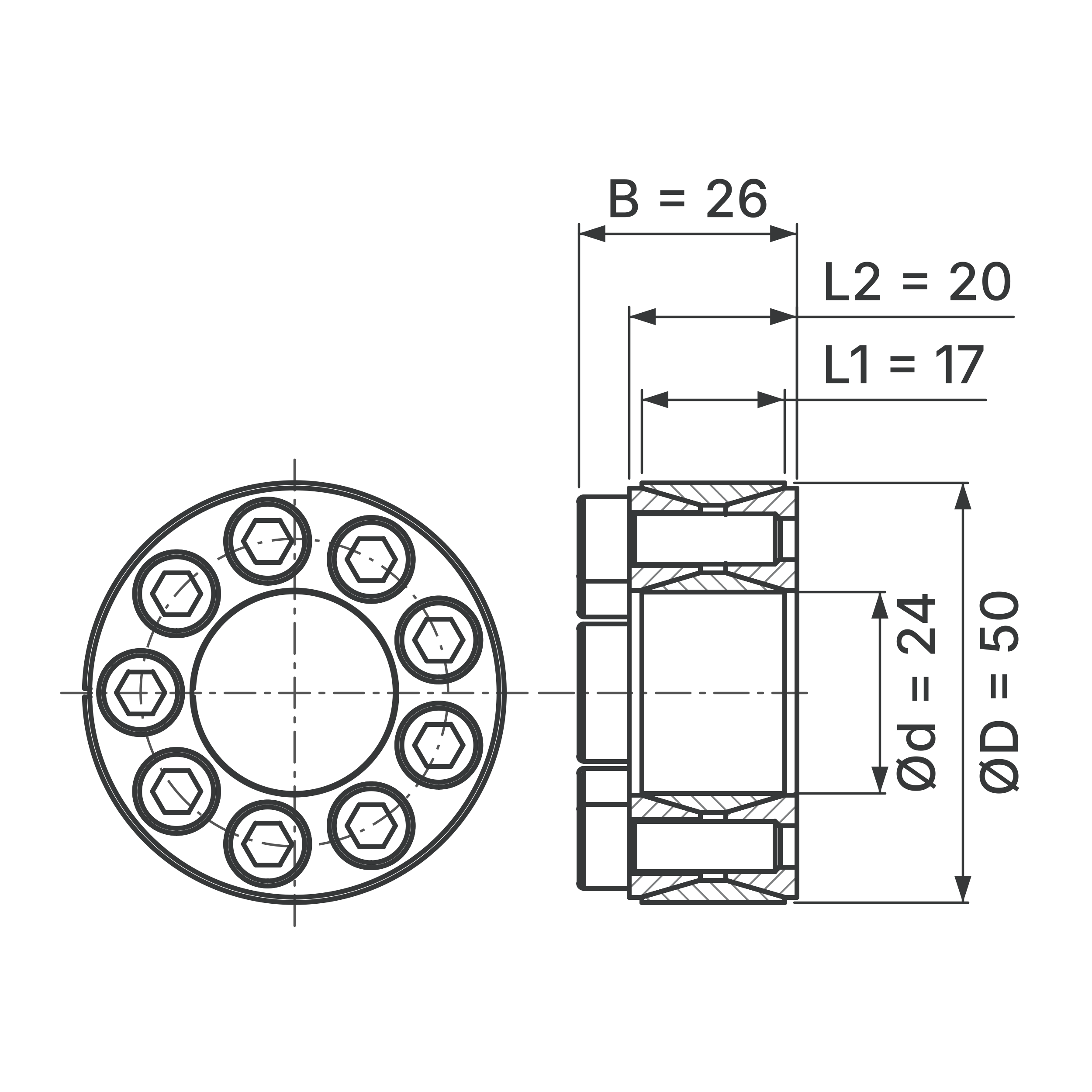

Maßskizze
Maße dieser Größe
- Wellen-Ø d
- 24 mm
- Außen-Ø D
- 50 mm
- Länge L1
- 17 mm
- Länge L2
- 20 mm
- Breite B
- 26 mm
Schematische Darstellung, nicht maßstäblich. Alle Maße in mm.
Technische Daten
| Merkmal | Wert |
|---|---|
| Allgemein | |
| Artikelnummer | STW-063967 |
| Bezeichnung | STW60SS-24x50 |
| Baureihe | STW60SS |
| Bauform | Spannsatz |
| Ausführung | nicht selbstzentrierend |
| Werkstoff | Edelstahl |
| Anzahl Schrauben | 9 |
| Abmessungen | |
| Wellen-Ø d | 24 mm |
| Außen-Ø D (Nabenbohrung) | 50 mm |
| Länge L1 | 17 mm |
| Länge L2 | 20 mm |
| Breite B | 26 mm |
| Gewicht | 0,26 kg |
| Passung und Oberfläche | |
| Passung Welle / Nabe | empfohlen Welle h7 / Nabe H8, max. Welle h11 / Nabe H11 |
| Oberflächenrauheit | Rt ≤ 3,2 µm |
Maße in mm, Bedeutung der Längenmaße siehe Maßskizze.
Häufige Fragen
Fragen zur Auswahl?
Wir unterstützen Sie bei der Auswahl von Spannsätzen, bei Wellen- und Nabentoleranzen und beim Austausch vorhandener Verbindungen. Steinbach GmbH – seit 2014, Team mit über 30 Jahren Branchenerfahrung.
Spannsatz STW60SS-24x50 Edelstahl
Produktinformationen "Spannsatz STW60SS-24x50 Edelstahl"
Der Spannsatz STW60SS-24x50 Edelstahl ist die Edelstahl-Ausführung des schmalen, doppelkonischen STW60: nicht selbstzentrierend, mit Druckringen auf beiden Seiten. Er verbindet Welle und Nabe korrosionsbeständig, wenn die Nabe einen eigenen Zentriersitz hat. Er gehört zur Baureihe Spannsatz STW60SS Edelstahl.
Der Spannsatz passt auf eine Welle mit Ø 24 mm und in eine Nabenbohrung mit Ø 50 mm. Der Außenring ist 17 mm lang, ohne Schraubenköpfe misst der Spannsatz einschließlich Druckringen 20 mm, über die Schraubenköpfe 26 mm. Wellen- und Außen-Ø stimmen in allen Größen mit dem STW60 überein.
Richten Sie die Nabe vor dem Verspannen über ihren Zentriersitz genau zur Welle aus; für Edelstahl empfiehlt sich eine feinere Bearbeitung von Welle und Bohrung. Bei gleicher Größe ist der STW60SS deutlich weniger belastbar als der Spannsatz STW60 aus Stahl. Soll die Nabe selbst zentriert werden, kommen STW71SS oder STW27SS in Frage. Bei Fragen hilft unser Team: Beratung vereinbaren.
| Innen-Ø (mm): | 24 |
|---|---|
| Anzahl Schrauben: | 9 |
| Ausführung: | nicht selbstzentrierend |
| Außen-Ø (mm): | 50 |
| Baureihe: | STW60SS |
| Material: | Edelstahl |
