Spannsatz STW33-45x75

29,90 €

Netto: 25,13 €

Inhalt netto:

Sofort verfügbar

Preis anfragen

Produktnummer: STW-063599

Hersteller: STW

Gewicht: 0,9 kg

Unsere Vorteile

Kostenloser Versand ab 50 € Warenwert (innerhalb Deutschlands)
Schneller Versand mit DHL oder UPS
Kauf auf Rechnung für Firmenkunden nach Freigabe
Geschäftskundenkonditionen nach Freigabe

Spannsatz STW33

Verwandte Kategorien

Selbstzentrierende Spannsätze Spannsatz STW33 Spannsatz STW98 Spannsatz STW60 Spannsatz STW73 Nicht selbstzentrierende Spannsätze

Alle Größen ansehen

Eigenschaften im Überblick

Wellen-Ø d

45 mmBohrung des Spannsatzes

Außen-Ø D

75 mmentspricht der Nabenbohrung

Breite B

62 mmEinbaumaß, siehe Maßskizze

Ausführung

selbstzentrierendNabe zentriert sich beim Spannen

Anzahl Schrauben

7 Stückzum Verspannen der Verbindung

Gewicht

0,9 kgje Stück

Maßskizze

Maße dieser Größe

Wellen-Ø d: 45 mm
Außen-Ø D: 75 mm
Länge L1: 44 mm
Länge L2: 54 mm
Breite B: 62 mm

Schematische Darstellung, nicht maßstäblich. Alle Maße in mm.

Technische Daten

Merkmal	Wert
Allgemein
Artikelnummer	STW-063599
Bezeichnung	STW33-45x75
Baureihe	STW33
Bauform	Spannsatz
Ausführung	selbstzentrierend
Werkstoff	Stahl
Anzahl Schrauben	7
Abmessungen
Wellen-Ø d	45 mm
Außen-Ø D (Nabenbohrung)	75 mm
Länge L1	44 mm
Länge L2	54 mm
Breite B	62 mm
Gewicht	0,9 kg
Passung und Oberfläche
Passung Welle / Nabe	Welle h8 / Nabe H8
Oberflächenrauheit	Rt ≤ 16 µm
Rundlauffehler	0,02–0,04 mm

Maße in mm, Bedeutung der Längenmaße siehe Maßskizze.

Häufige Fragen

Was bedeuten die Maße in der Maßskizze des Spannsatzes STW33?

d ist der Wellen-Ø (45 mm), D der Außen-Ø und damit die Nabenbohrung (75 mm). Beim STW33 ist L1 die Länge des Außenrings, der in der Nabenbohrung sitzt, L2 die Breite ohne Schraubenköpfe und B die Gesamtbreite über die Schraubenköpfe. Die zwei hintereinanderliegenden Kegelpaare machen ihn unter den Spannsatz-Baureihen mit gleichem Wellen- und Außen-Ø zur längsten Bauform.

Wann ist eine andere Bauart besser als der STW33?

Bei kurzen Naben, dann reicht eine Baureihe mit einer Kegelpaarung wie der STW98. Soll die Nabe anliegen, passt der STW73 mit Anschlagring. Hat die Nabe einen eigenen Zentriersitz, sehen Sie sich die nicht selbstzentrierenden Spannsätze an.

Kann der Spannsatz STW33-45x75 einen anderen Spannsatz mit zwei Kegelpaaren ersetzen?

Der STW33 entspricht dem verbreiteten Typ „selbstzentrierender Spannsatz mit zwei Kegelpaaren, ohne Bund“. Vergleichen Sie beim Austausch Wellen-Ø d, Außen-Ø D, L1, L2 und B mit dem vorhandenen Spannsatz. Ein nicht selbstzentrierender Spannsatz mit gleichem d und D ist kein gleichwertiger Ersatz, weil die Nabe dann einen eigenen Zentriersitz braucht.

Warum baut der Spannsatz STW33-45x75 so lang?

Seine beiden Kegelpaare sind lang ausgeführt und liegen hintereinander. Das ergibt eine lange Führung der Nabe, kostet aber axialen Bauraum: Die Nabe muss den Außenring mit 44 mm aufnehmen.

Kann ich einen STW33 gegen einen STW60 tauschen?

In vielen Größen stimmen Wellen- und Außen-Ø überein. Der STW60 zentriert die Nabe aber nicht selbst; eine für den STW33 gefertigte Nabe hat in der Regel keinen eigenen Zentriersitz. Vor einem Tausch beraten wir Sie gern.

Wie positioniere ich die Nabe beim STW33 axial?

Der STW33 hat keinen Bund als Anlage. Klären Sie die axiale Lage der Nabe deshalb vor dem Spannen; zu Einzelheiten beraten wir Sie gern über die Kontaktseite.

Fragen zur Auswahl?

Wir unterstützen Sie bei der Auswahl von Spannsätzen, bei Wellen- und Nabentoleranzen und beim Austausch vorhandener Verbindungen. Steinbach GmbH – seit 2014, Team mit über 30 Jahren Branchenerfahrung.

Beratung vereinbaren

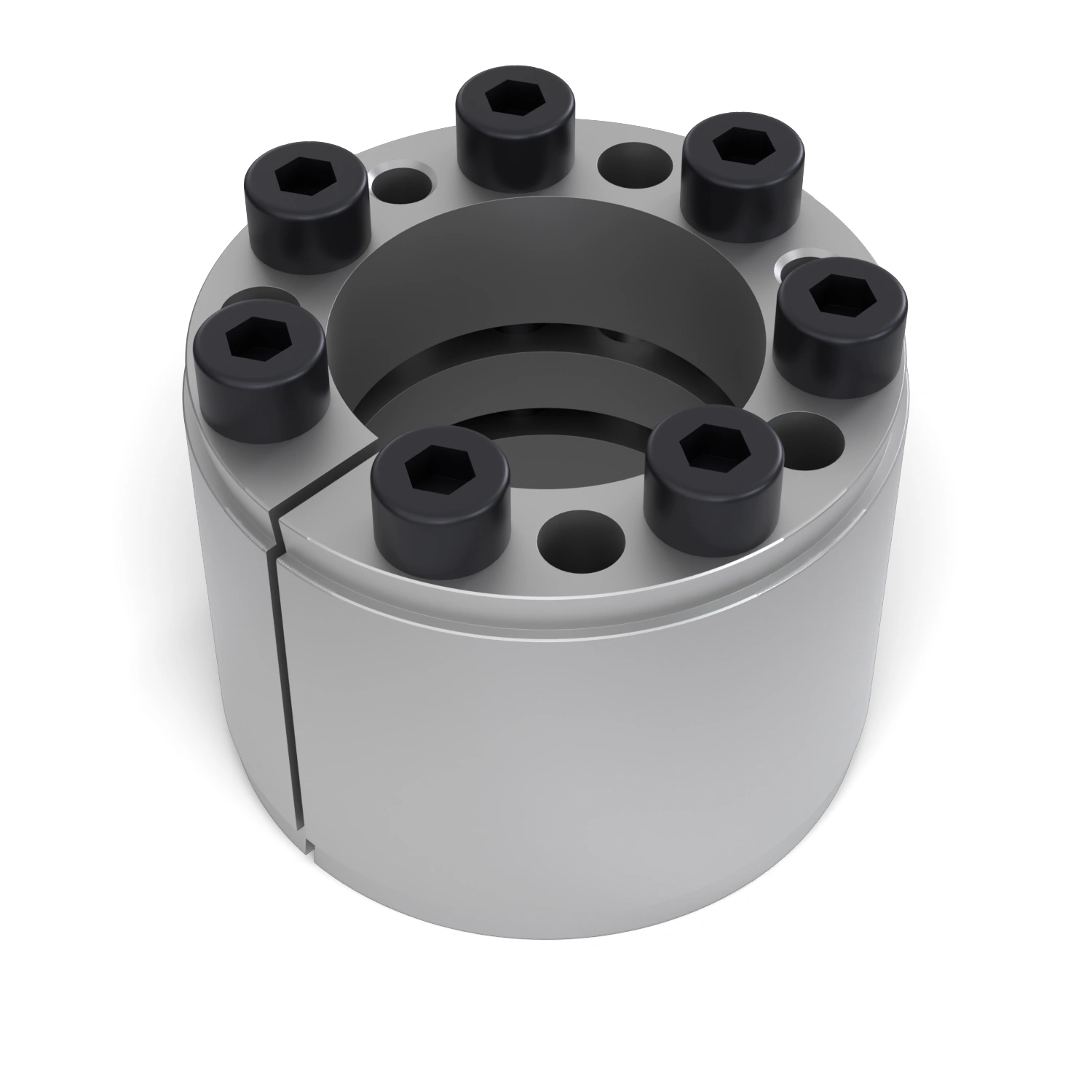

Spannsatz STW33-45x75

STW

Produktinformationen "Spannsatz STW33-45x75"

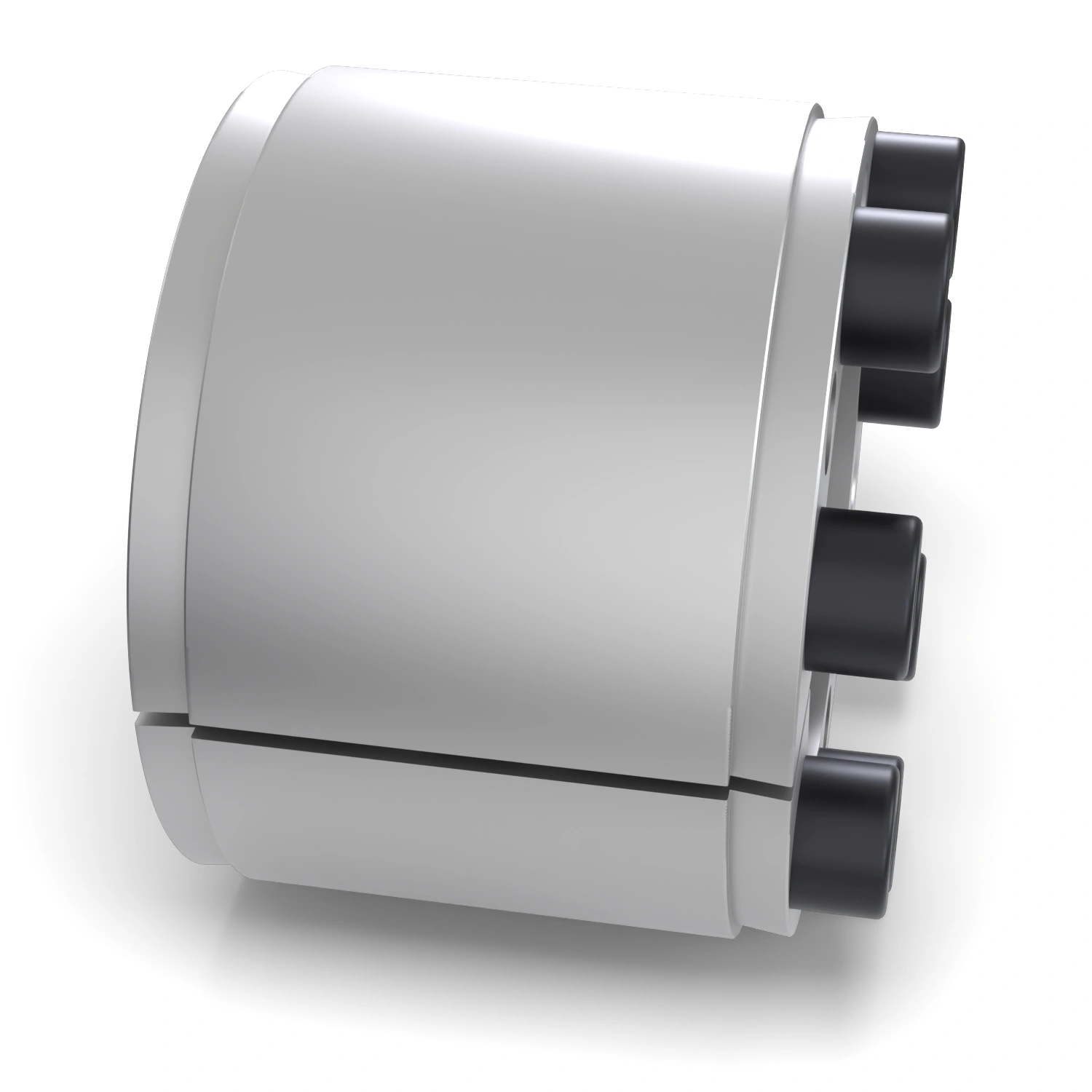

Der Spannsatz STW33-45x75 ist ein selbstzentrierender Spannsatz aus Stahl mit zwei lang ausgeführten Kegelpaaren. Er stellt eine reibschlüssige Welle-Nabe-Verbindung ohne Passfedernut her und passt zu Zahnrädern, Kettenrädern, Seilscheiben und Kupplungsnaben mit ausreichender Nabenlänge. Er gehört zur Baureihe Spannsatz STW33.

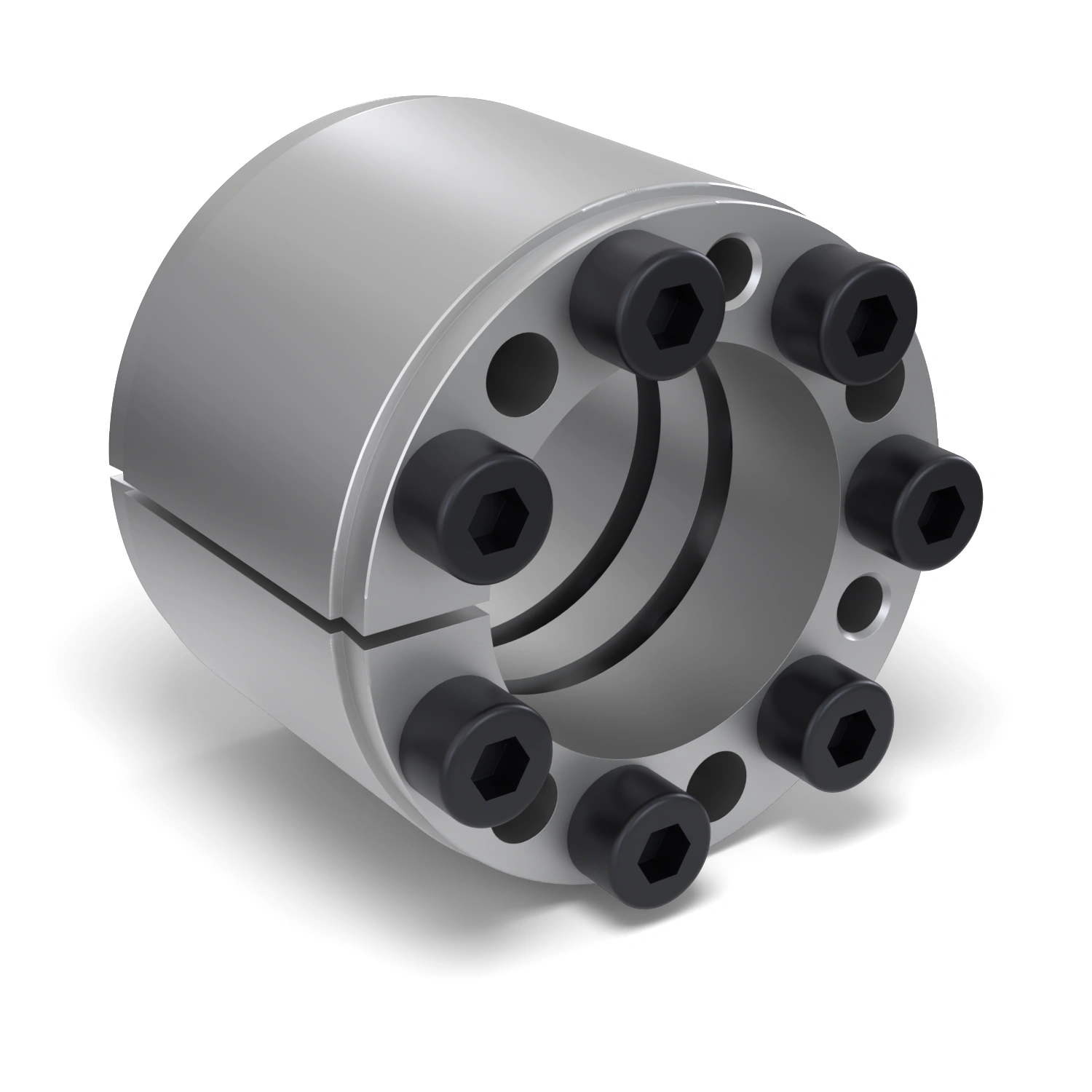

Der Spannsatz passt auf eine Welle mit Ø 45 mm und in eine Nabenbohrung mit Ø 75 mm. Der Außenring ist 44 mm lang, ohne Schraubenköpfe misst der Spannsatz 54 mm, über die Schraubenköpfe 62 mm. Einen Bund gibt es nicht: Bis auf die Schraubenköpfe sitzt der STW33 vollständig in der Nabenbohrung.

Die Spannschrauben ziehen zwei geschlitzte Kegelringe gegeneinander, der geschlitzte Außenring weitet sich und die Nabe wird zentriert – ein eigener Zentriersitz ist nicht nötig. Ist die Nabe kurz, kommt der kürzere Spannsatz STW98 in Frage; hat sie einen Zentriersitz und wenig axialen Bauraum, der STW60. Passungen stimmen Sie mit dem Passungsrechner ab, bei Fragen hilft unser Team: Beratung vereinbaren.

Innen-Ø (mm):	45
Anzahl Schrauben:	7
Ausführung:	selbstzentrierend
Außen-Ø (mm):	75
Baureihe:	STW33
Material:	Stahl
