Spannsatz STW33-150x200

301,40 €

Netto: 253,28 €

Inhalt netto:

Sofort verfügbar

Preis anfragen

Produktnummer: STW-063611

Hersteller: STW

Gewicht: 10,8 kg

Unsere Vorteile

Kostenloser Versand ab 50 € Warenwert (innerhalb Deutschlands)
Schneller Versand mit DHL oder UPS
Kauf auf Rechnung für Firmenkunden nach Freigabe
Geschäftskundenkonditionen nach Freigabe

Spannsatz STW33

Verwandte Kategorien

Selbstzentrierende Spannsätze Spannsatz STW33 Spannsatz STW98 Spannsatz STW60 Spannsatz STW73 Nicht selbstzentrierende Spannsätze

Alle Größen ansehen

Eigenschaften im Überblick

Wellen-Ø d

150 mmBohrung des Spannsatzes

Außen-Ø D

200 mmentspricht der Nabenbohrung

Breite B

130 mmEinbaumaß, siehe Maßskizze

Ausführung

selbstzentrierendNabe zentriert sich beim Spannen

Anzahl Schrauben

15 Stückzum Verspannen der Verbindung

Gewicht

10,8 kgje Stück

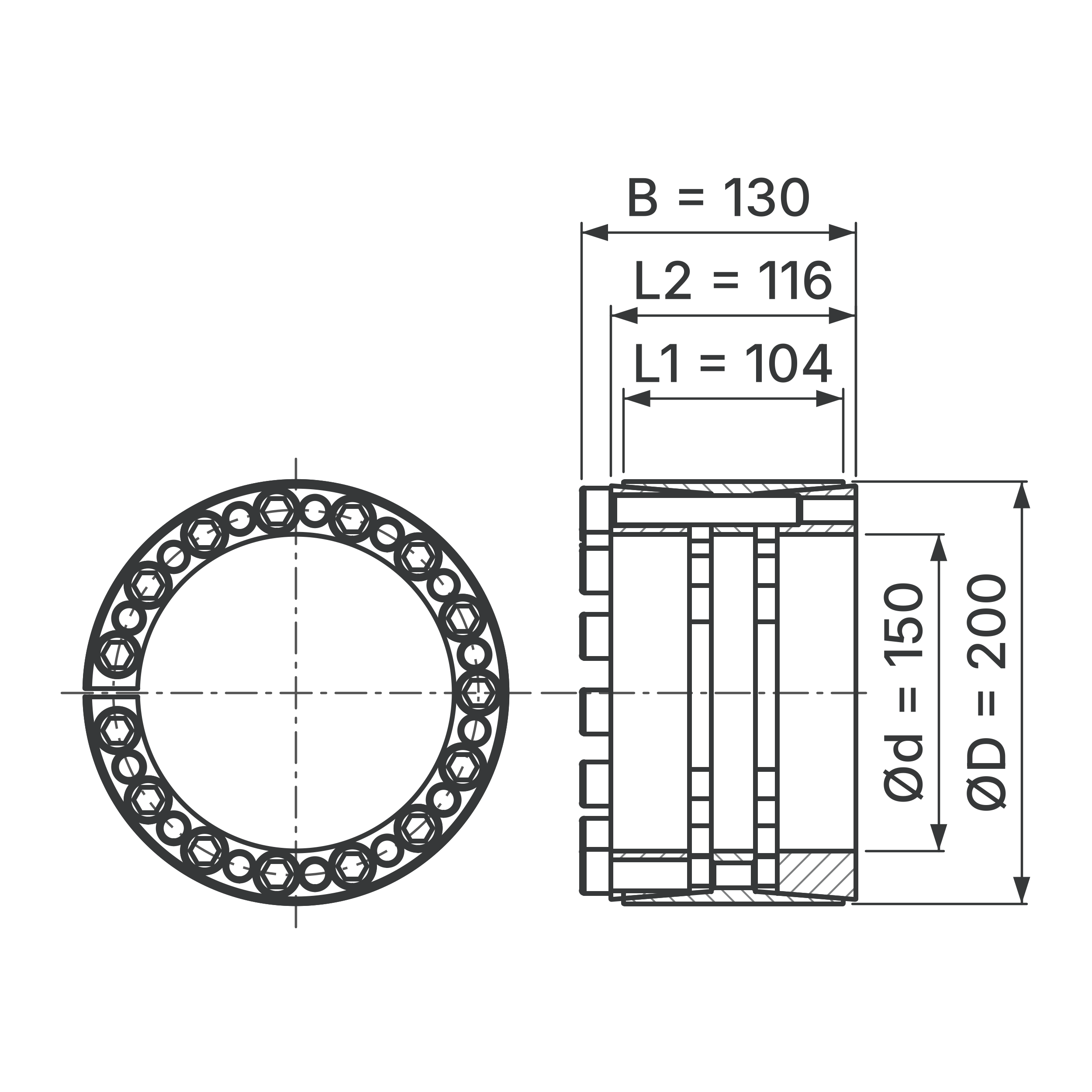

Maßskizze

Maße dieser Größe

Wellen-Ø d: 150 mm
Außen-Ø D: 200 mm
Länge L1: 104 mm
Länge L2: 116 mm
Breite B: 130 mm

Schematische Darstellung, nicht maßstäblich. Alle Maße in mm.

Technische Daten

Merkmal	Wert
Allgemein
Artikelnummer	STW-063611
Bezeichnung	STW33-150x200
Baureihe	STW33
Bauform	Spannsatz
Ausführung	selbstzentrierend
Werkstoff	Stahl
Anzahl Schrauben	15
Abmessungen
Wellen-Ø d	150 mm
Außen-Ø D (Nabenbohrung)	200 mm
Länge L1	104 mm
Länge L2	116 mm
Breite B	130 mm
Gewicht	10,8 kg
Passung und Oberfläche
Passung Welle / Nabe	Welle h8 / Nabe H8
Oberflächenrauheit	Rt ≤ 16 µm
Rundlauffehler	0,02–0,04 mm

Maße in mm, Bedeutung der Längenmaße siehe Maßskizze.

Häufige Fragen

Was bedeuten die Maße in der Maßskizze des Spannsatzes STW33?

d ist der Wellen-Ø (150 mm), D der Außen-Ø und damit die Nabenbohrung (200 mm). Beim STW33 ist L1 die Länge des Außenrings, der in der Nabenbohrung sitzt, L2 die Breite ohne Schraubenköpfe und B die Gesamtbreite über die Schraubenköpfe. Die zwei hintereinanderliegenden Kegelpaare machen ihn unter den Spannsatz-Baureihen mit gleichem Wellen- und Außen-Ø zur längsten Bauform.

Wann ist eine andere Bauart besser als der STW33?

Bei kurzen Naben, dann reicht eine Baureihe mit einer Kegelpaarung wie der STW98. Soll die Nabe anliegen, passt der STW73 mit Anschlagring. Hat die Nabe einen eigenen Zentriersitz, sehen Sie sich die nicht selbstzentrierenden Spannsätze an.

Kann der Spannsatz STW33-150x200 einen anderen Spannsatz mit zwei Kegelpaaren ersetzen?

Der STW33 entspricht dem verbreiteten Typ „selbstzentrierender Spannsatz mit zwei Kegelpaaren, ohne Bund“. Vergleichen Sie beim Austausch Wellen-Ø d, Außen-Ø D, L1, L2 und B mit dem vorhandenen Spannsatz. Ein nicht selbstzentrierender Spannsatz mit gleichem d und D ist kein gleichwertiger Ersatz, weil die Nabe dann einen eigenen Zentriersitz braucht.

Warum baut der Spannsatz STW33-150x200 so lang?

Seine beiden Kegelpaare sind lang ausgeführt und liegen hintereinander. Das ergibt eine lange Führung der Nabe, kostet aber axialen Bauraum: Die Nabe muss den Außenring mit 104 mm aufnehmen.

Kann ich einen STW33 gegen einen STW60 tauschen?

In vielen Größen stimmen Wellen- und Außen-Ø überein. Der STW60 zentriert die Nabe aber nicht selbst; eine für den STW33 gefertigte Nabe hat in der Regel keinen eigenen Zentriersitz. Vor einem Tausch beraten wir Sie gern.

Wie positioniere ich die Nabe beim STW33 axial?

Der STW33 hat keinen Bund als Anlage. Klären Sie die axiale Lage der Nabe deshalb vor dem Spannen; zu Einzelheiten beraten wir Sie gern über die Kontaktseite.

Fragen zur Auswahl?

Wir unterstützen Sie bei der Auswahl von Spannsätzen, bei Wellen- und Nabentoleranzen und beim Austausch vorhandener Verbindungen. Steinbach GmbH – seit 2014, Team mit über 30 Jahren Branchenerfahrung.

Beratung vereinbaren

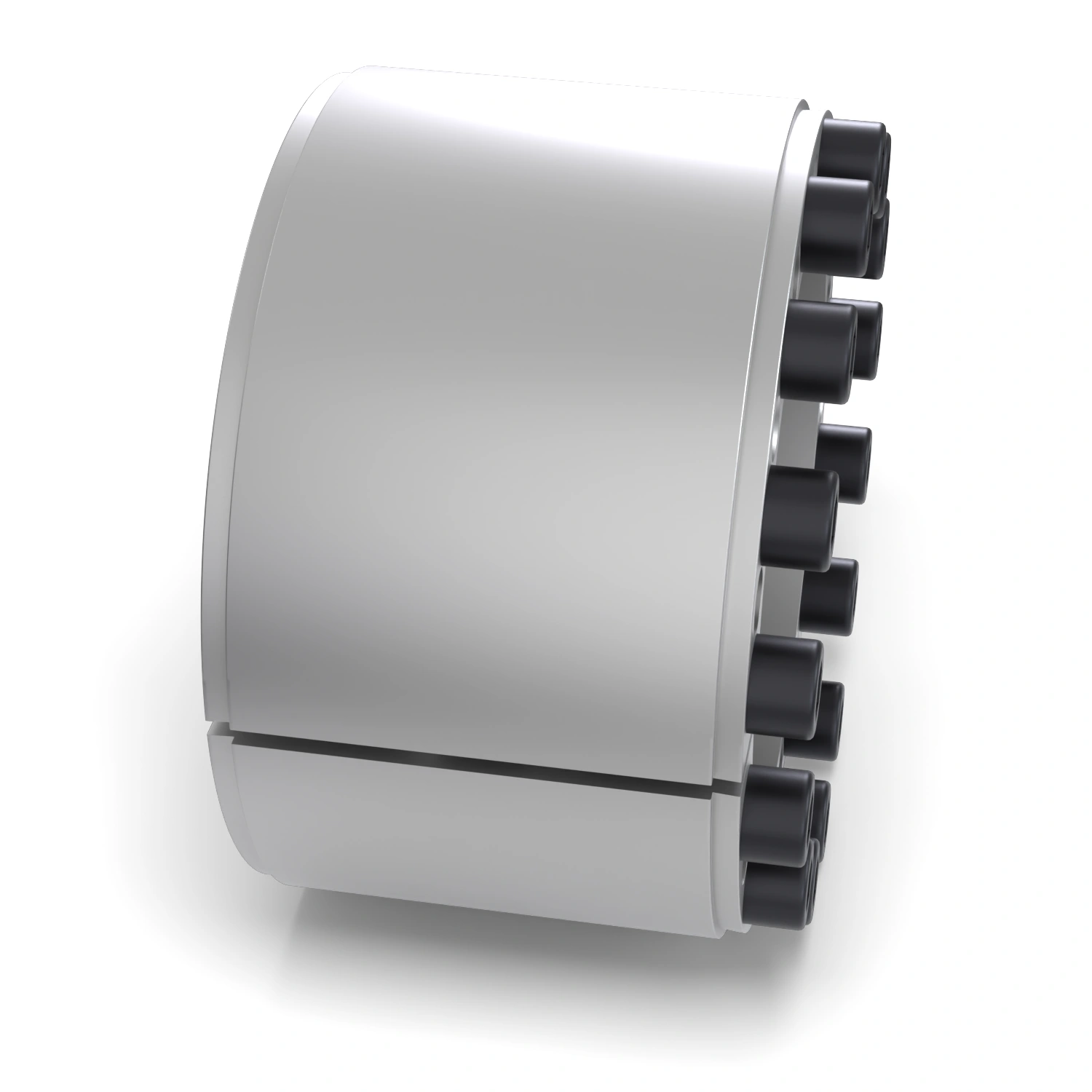

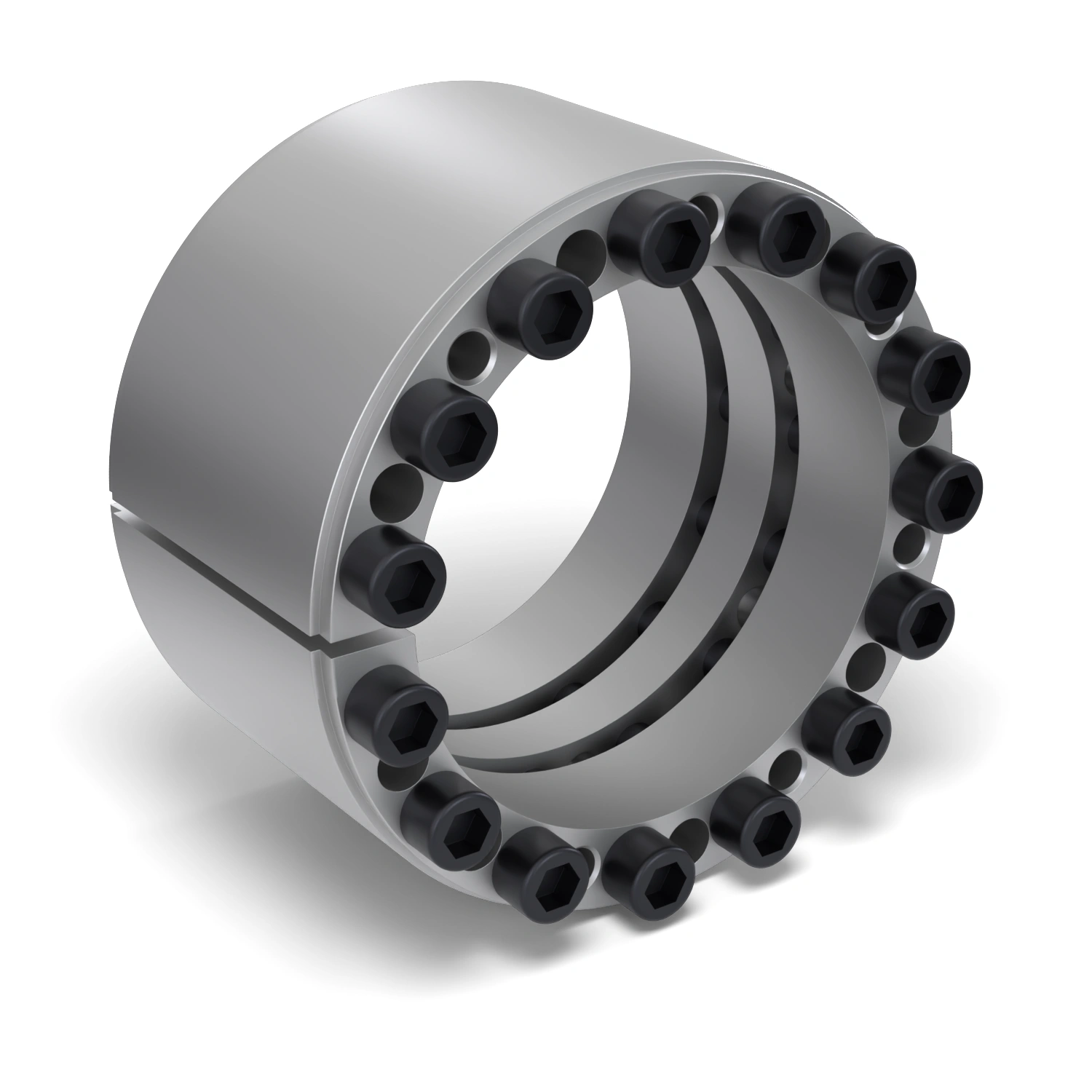

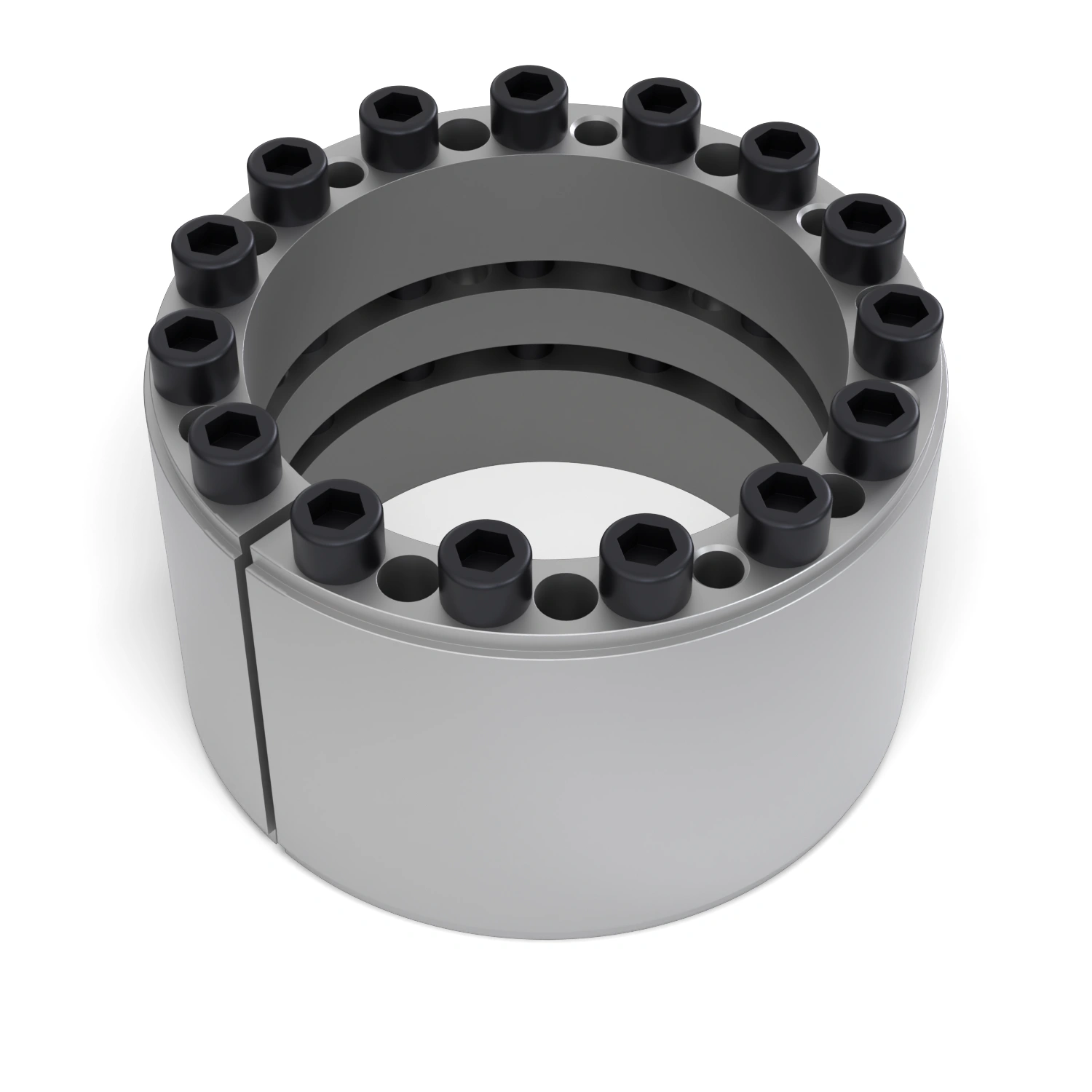

Spannsatz STW33-150x200

STW

Produktinformationen "Spannsatz STW33-150x200"

Der Spannsatz STW33-150x200 ist ein selbstzentrierender Spannsatz aus Stahl mit zwei lang ausgeführten Kegelpaaren. Er stellt eine reibschlüssige Welle-Nabe-Verbindung ohne Passfedernut her und passt zu Zahnrädern, Kettenrädern, Seilscheiben und Kupplungsnaben mit ausreichender Nabenlänge. Er gehört zur Baureihe Spannsatz STW33.

Der Spannsatz passt auf eine Welle mit Ø 150 mm und in eine Nabenbohrung mit Ø 200 mm. Der Außenring ist 104 mm lang, ohne Schraubenköpfe misst der Spannsatz 116 mm, über die Schraubenköpfe 130 mm. Einen Bund gibt es nicht: Bis auf die Schraubenköpfe sitzt der STW33 vollständig in der Nabenbohrung.

Die Spannschrauben ziehen zwei geschlitzte Kegelringe gegeneinander, der geschlitzte Außenring weitet sich und die Nabe wird zentriert – ein eigener Zentriersitz ist nicht nötig. Ist die Nabe kurz, kommt der kürzere Spannsatz STW98 in Frage; hat sie einen Zentriersitz und wenig axialen Bauraum, der STW60. Passungen stimmen Sie mit dem Passungsrechner ab, bei Fragen hilft unser Team: Beratung vereinbaren.

Innen-Ø (mm):	150
Anzahl Schrauben:	15
Ausführung:	selbstzentrierend
Außen-Ø (mm):	200
Baureihe:	STW33
Material:	Stahl

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Anmelden

Ihre E-Mail-Adresse

Ihr Passwort

Bewertungen nur in der aktuellen Sprache anzeigen.

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
