Spannsatz STW31-30x65

14,14 €

Netto: 11,88 €

Inhalt netto:

Sofort verfügbar

Preis anfragen

Produktnummer: STW-063631

Hersteller: STW

Gewicht: 0,6 kg

Unsere Vorteile

Kostenloser Versand ab 50 € Warenwert (innerhalb Deutschlands)
Schneller Versand mit DHL oder UPS
Kauf auf Rechnung für Firmenkunden nach Freigabe
Geschäftskundenkonditionen nach Freigabe

Spannsatz STW31

Verwandte Kategorien

Selbstzentrierende Spannsätze Spannsatz STW31 Spannsatz STW77 Spannsatz STW98

Alle Größen ansehen

Eigenschaften im Überblick

Wellen-Ø d

30 mmBohrung des Spannsatzes

Außen-Ø D

65 mmentspricht der Nabenbohrung

Breite B

38 mmEinbaumaß, siehe Maßskizze

Ausführung

selbstzentrierendNabe zentriert sich beim Spannen

Anzahl Schrauben

5 Stückzum Verspannen der Verbindung

Gewicht

0,6 kgje Stück

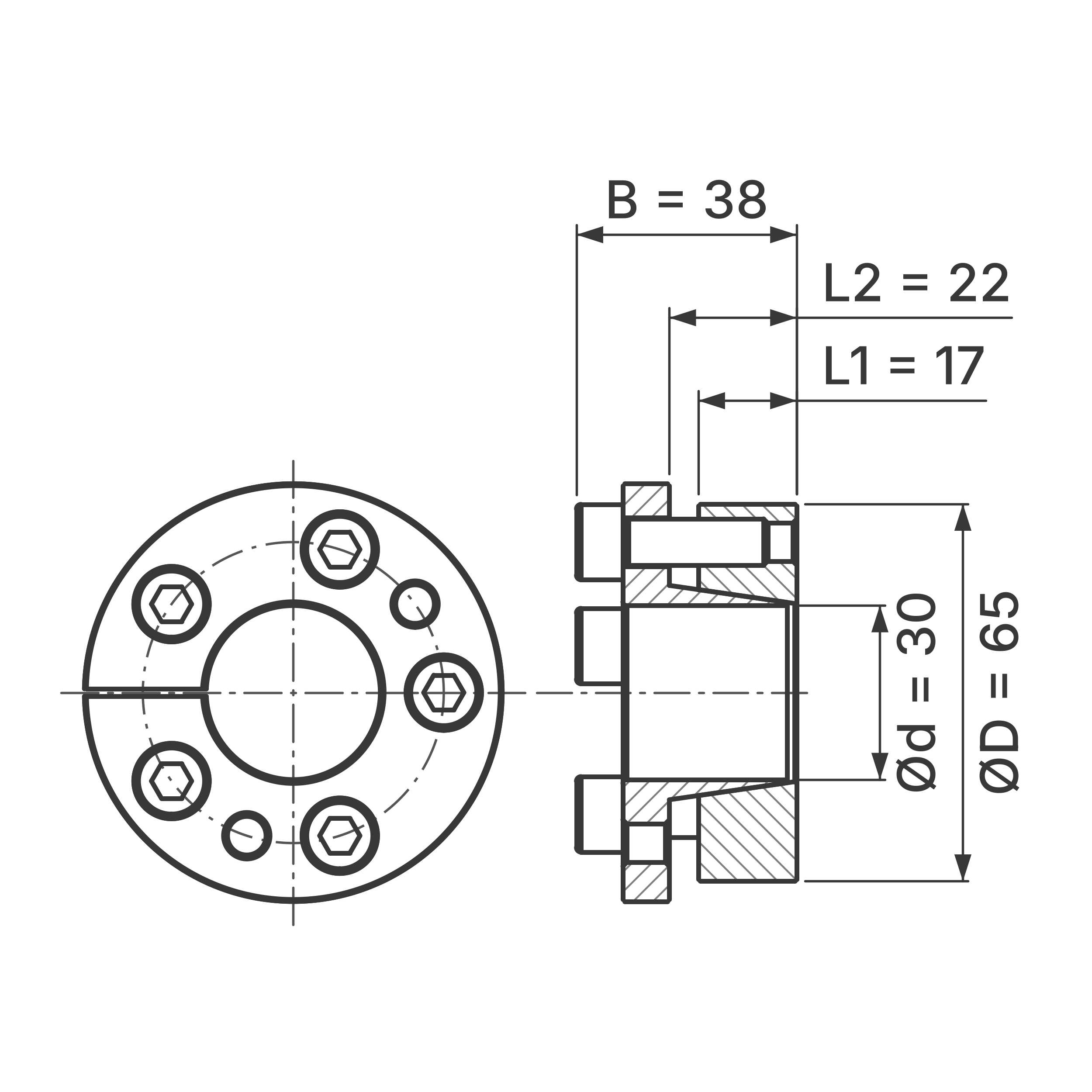

Maßskizze

Maße dieser Größe

Wellen-Ø d: 30 mm
Außen-Ø D: 65 mm
Länge L1: 17 mm
Länge L2: 22 mm
Breite B: 38 mm

Schematische Darstellung, nicht maßstäblich. Alle Maße in mm.

Technische Daten

Merkmal	Wert
Allgemein
Artikelnummer	STW-063631
Bezeichnung	STW31-30x65
Baureihe	STW31
Bauform	Spannsatz
Ausführung	selbstzentrierend
Werkstoff	Stahl
Anzahl Schrauben	5
Abmessungen
Wellen-Ø d	30 mm
Außen-Ø D (Nabenbohrung)	65 mm
Flansch-Ø D1	72 mm
Länge L1	17 mm
Länge L2	22 mm
Länge L3	30 mm
Breite B	38 mm
Gewicht	0,6 kg
Passung und Oberfläche
Passung Welle / Nabe	Welle h8 / Nabe H8
Oberflächenrauheit	Rt ≤ 16 µm
Rundlauffehler	0,02–0,04 mm

Maße in mm, Bedeutung der Längenmaße siehe Maßskizze.

Häufige Fragen

Was bedeuten die Maße in der Maßskizze des Spannsatzes STW31?

d ist der Wellen-Ø (30 mm), D der Außen-Ø des Außenrings und damit die Nabenbohrung (65 mm). L1 ist die Länge des Außenrings in der Nabe, L2 die Breite einschließlich Bund ohne Schraubenköpfe und B die Gesamtbreite über die Schraubenköpfe. Der Bund mit größerem Durchmesser liegt vor der Nabe.

Wann ist eine andere Bauart besser als der STW31?

Wenn die Nabenbohrung möglichst klein sein soll. Dann wählen Sie den Spannsatz STW77: gleicher Aufbau mit Bund, aber bei den meisten Wellen-Ø ein kleinerer Außen-Ø. Ganz in der Nabe und ohne Bund sitzt der STW98.

Kann der Spannsatz STW31-30x65 einen anderen Spannsatz mit Bund und großem Außen-Ø ersetzen?

Der STW31 entspricht dem Typ „selbstzentrierender Spannsatz mit Bund und großem Außen-Ø“. Vergleichen Sie beim Austausch Wellen-Ø d, Außen-Ø D sowie L1, L2 und B mit dem vorhandenen Spannsatz. Weil sich mehrere Wellen-Ø einen Außen-Ø teilen, prüfen Sie besonders d, damit Welle und Bohrung zusammenpassen.

Kann eine vorhandene Nabenbohrung für verschiedene Wellen genutzt werden?

Ja. Beim STW31 teilen sich mehrere Wellen-Ø denselben Außen-Ø. Eine Bohrung mit Ø 65 mm passt damit auch zu anderen Größen der Baureihe, die Zuordnung zeigt die Größentabelle der Baureihe STW31.

Wozu dient der Bund am Spannsatz STW31-30x65?

Der Bund am Innenring nimmt die Spannschrauben auf und liegt an der Stirnseite der Nabe an. Die Nabe hat damit eine Anlagefläche am Spannsatz; die Nabenstirn sollte dafür plan sein.

Worauf achte ich bei kleinen Wellen im STW31?

Bei kleinen Wellen-Ø im großen Außen-Ø lassen Sie Wellenwerkstoff und Auslegung vorab prüfen. Wir beraten Sie dazu gern über die Kontaktseite.

Fragen zur Auswahl?

Wir unterstützen Sie bei der Auswahl von Spannsätzen, bei Wellen- und Nabentoleranzen und beim Austausch vorhandener Verbindungen. Steinbach GmbH – seit 2014, Team mit über 30 Jahren Branchenerfahrung.

Beratung vereinbaren

Spannsatz STW31-30x65

STW

Produktinformationen "Spannsatz STW31-30x65"

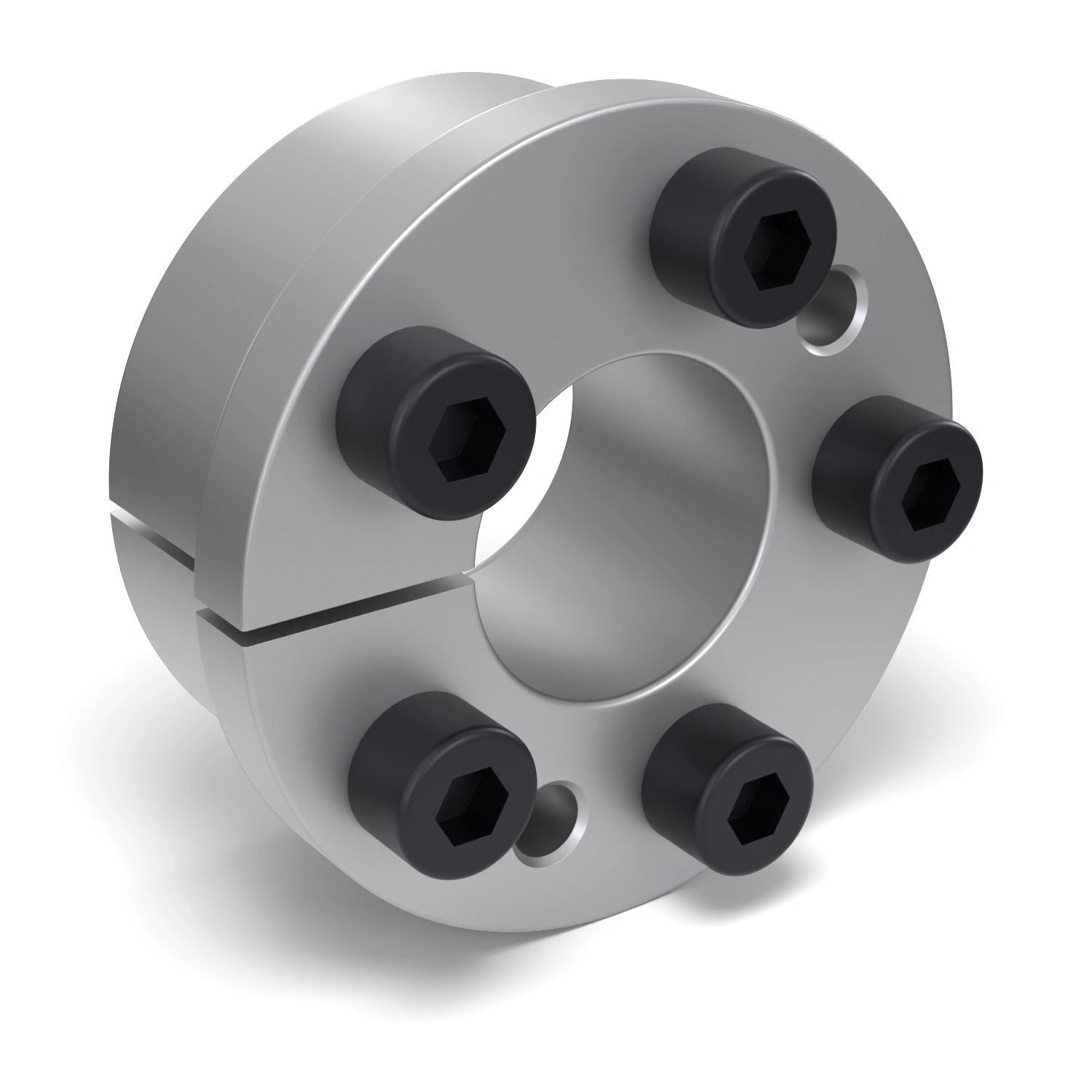

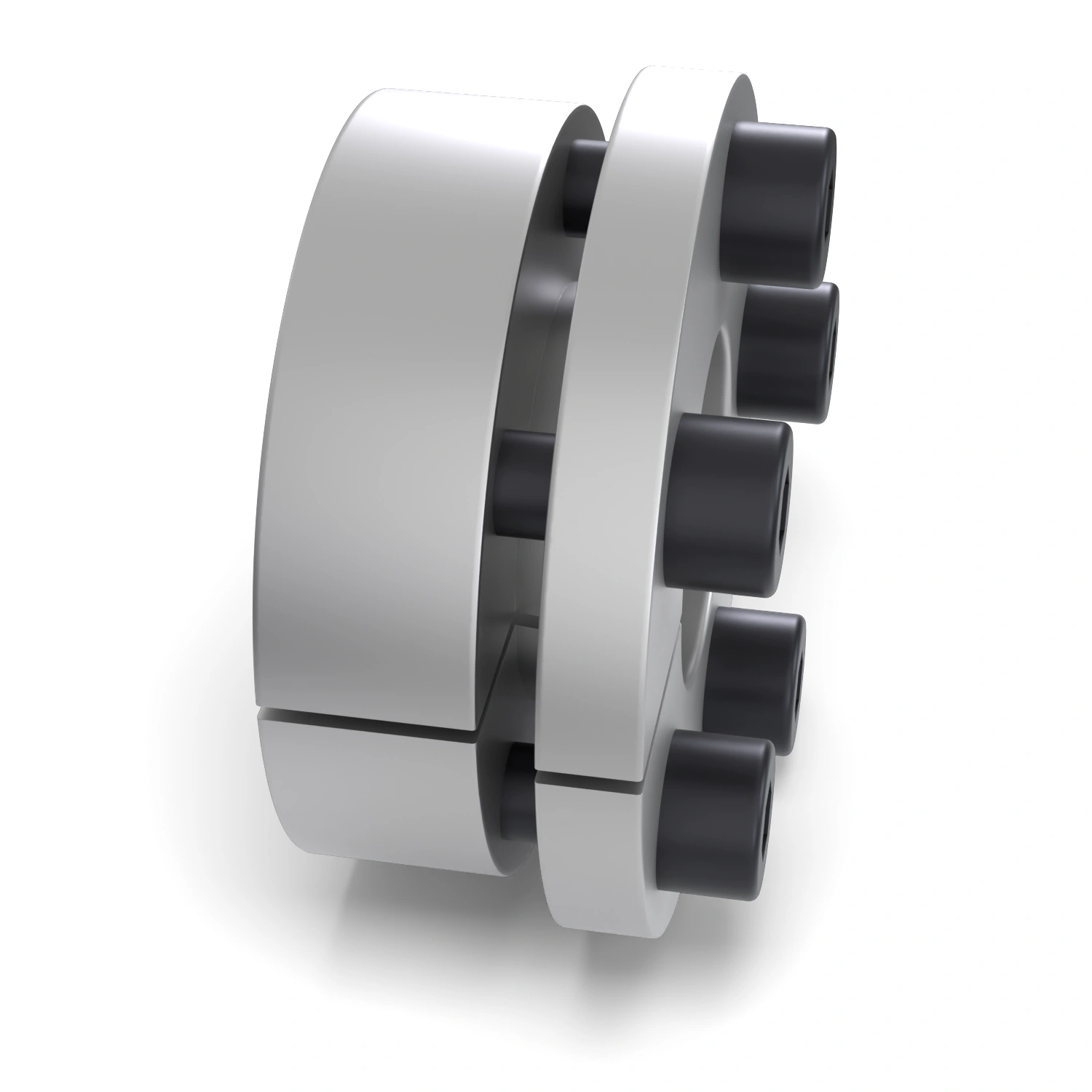

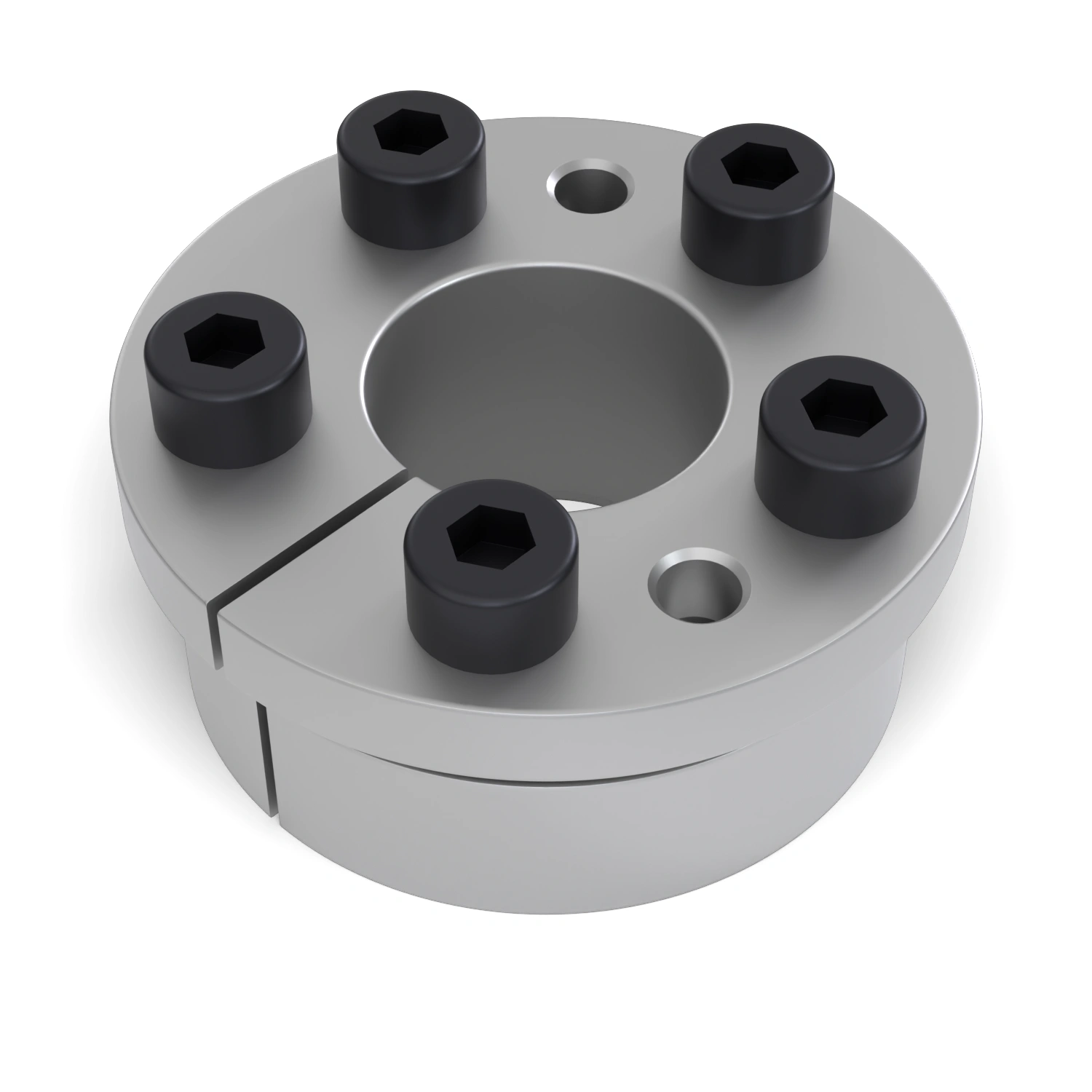

Der Spannsatz STW31-30x65 ist ein selbstzentrierender Spannsatz aus Stahl mit Bund und großem Außen-Ø. Ein dickwandiger, geschlitzter Außenring sitzt in der Nabe, der ebenfalls geschlitzte Innenring trägt einen Bund, der an der Nabenstirn anliegt und die Spannschrauben aufnimmt. Er gehört zur Baureihe Spannsatz STW31.

Der Spannsatz passt auf eine Welle mit Ø 30 mm und in eine Nabenbohrung mit Ø 65 mm. Der Außenring ist 17 mm lang, ohne Schraubenköpfe misst der Spannsatz einschließlich Bund 22 mm, über die Schraubenköpfe 38 mm. Typisch für die Baureihe: Mehrere Wellen-Ø teilen sich denselben Außen-Ø, eine vorhandene größere Bohrung lässt sich so weiter nutzen.

Die Bauform ist axial kurz und passt auch zu schmalen Naben; die Nabenstirn sollte plan und frei zugänglich sein. Bei kleinen Wellen in großem Außen-Ø klären Sie Wellenwerkstoff und Auslegung vorab mit uns. Soll die Bohrung klein bleiben, ist der Spannsatz STW77 mit gleichem Aufbau die Alternative. Bei Fragen hilft unser Team: Beratung vereinbaren.

Innen-Ø (mm):	30
Anzahl Schrauben:	5
Ausführung:	selbstzentrierend
Außen-Ø (mm):	65
Baureihe:	STW31
Material:	Stahl
