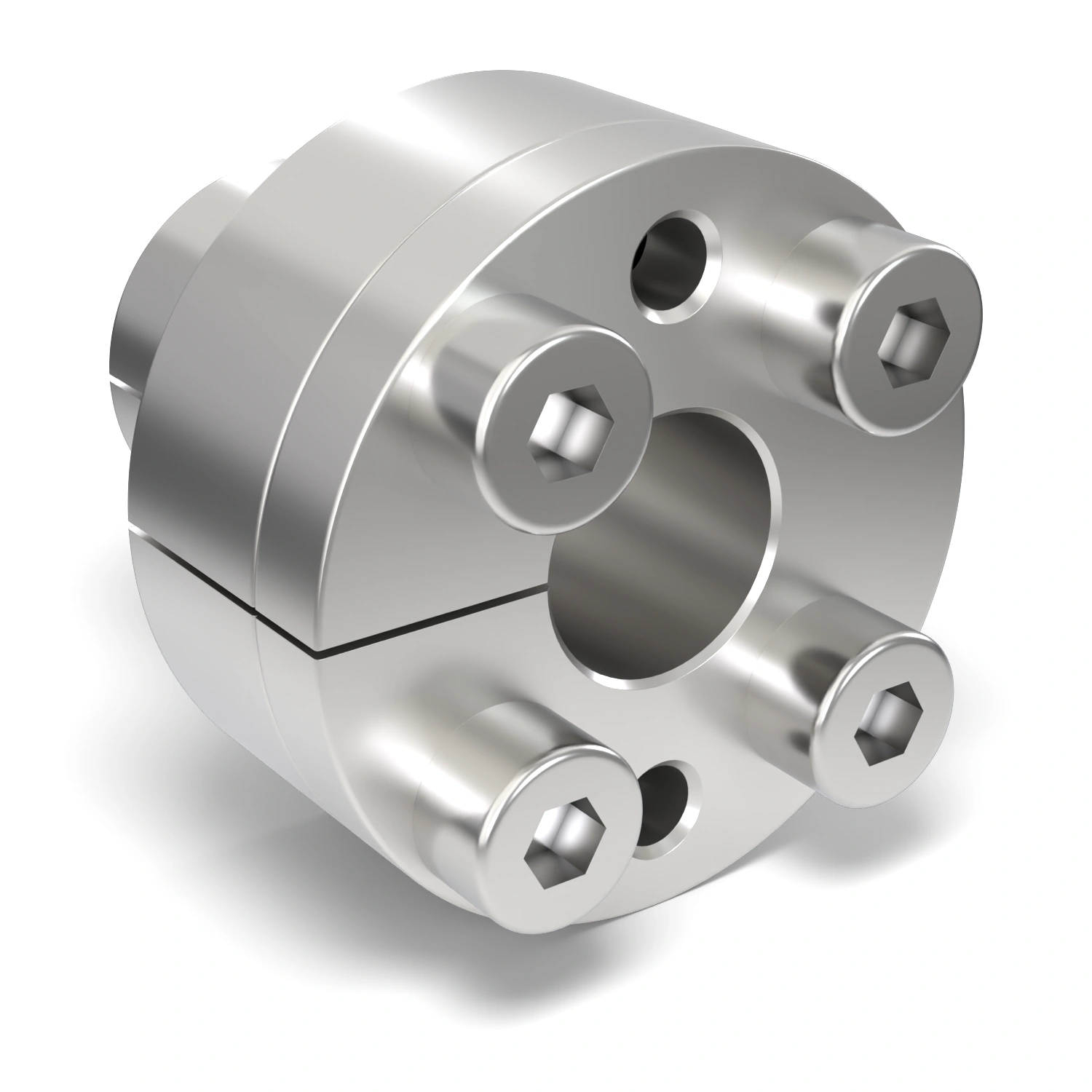

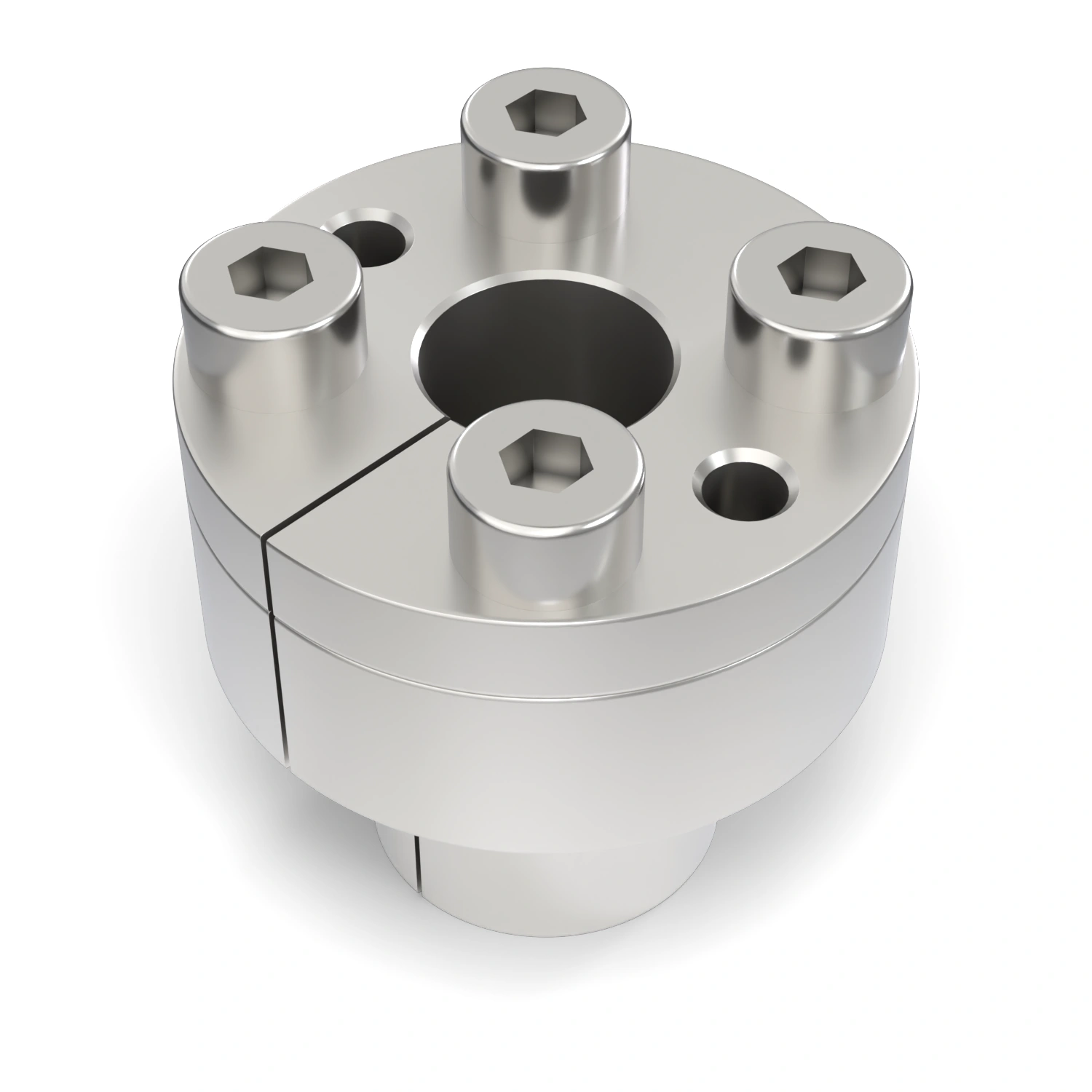

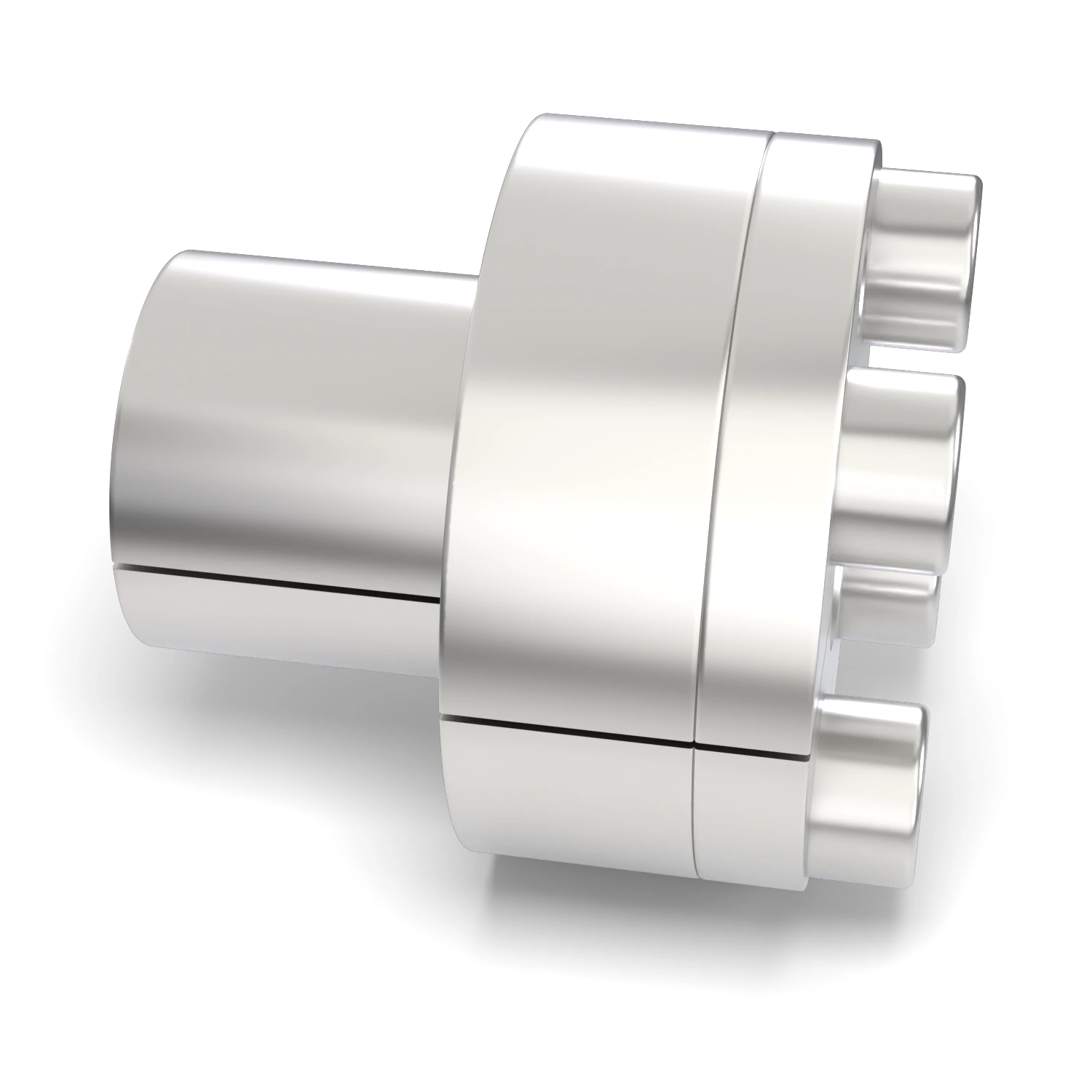

Spannsatz STW27SS-10x16 Edelstahl
Spannsatz STW27SS-10x16 Edelstahl
79,10 €
Sofort verfügbar
- Kostenloser Versand ab 50 € Warenwert (innerhalb Deutschlands)
- Schneller Versand mit DHL oder UPS
- Kauf auf Rechnung für Firmenkunden nach Freigabe
- Geschäftskundenkonditionen nach Freigabe
Spannsatz STW27SS Edelstahl
Verwandte KategorienEigenschaften im Überblick
Wellen-Ø d
Außen-Ø D
Breite B
Ausführung
Anzahl Schrauben
Gewicht
Maßskizze
Maße dieser Größe
- Wellen-Ø d
- 10 mm
- Außen-Ø D
- 16 mm
- Länge L1
- 14 mm
- Breite B
- 31 mm
Schematische Darstellung, nicht maßstäblich. Alle Maße in mm.
Technische Daten
| Merkmal | Wert |
|---|---|
| Allgemein | |
| Artikelnummer | STW-063984 |
| Bezeichnung | STW27SS-10x16 |
| Baureihe | STW27SS |
| Bauform | Spannsatz |
| Ausführung | selbstzentrierend |
| Werkstoff | Edelstahl |
| Anzahl Schrauben | 4 |
| Abmessungen | |
| Wellen-Ø d | 10 mm |
| Außen-Ø D (Nabenbohrung) | 16 mm |
| Durchmesser D2 | 29 mm |
| Länge L1 | 14 mm |
| Länge L3 | 27 mm |
| Breite B | 31 mm |
| Gewicht | 0,15 kg |
| Passung und Oberfläche | |
| Passung Welle / Nabe | empfohlen Welle h7 / Nabe H8 |
| Oberflächenrauheit | Rt ≤ 3,2 µm |
Maße in mm, Bedeutung der Längenmaße siehe Maßskizze.
Häufige Fragen
Fragen zur Auswahl?
Wir unterstützen Sie bei der Auswahl von Spannsätzen, bei Wellen- und Nabentoleranzen und beim Austausch vorhandener Verbindungen. Steinbach GmbH – seit 2014, Team mit über 30 Jahren Branchenerfahrung.
Spannsatz STW27SS-10x16 Edelstahl
Produktinformationen "Spannsatz STW27SS-10x16 Edelstahl"
Der Spannsatz STW27SS-10x16 Edelstahl ist ein selbstzentrierender Spannsatz aus Edelstahl mit Flansch vor der Nabe. Nur die schlanke, geschlitzte Hülse steckt in der Nabenbohrung, deshalb braucht die Nabe eine deutlich kleinere Bohrung als bei Spannsätzen, die ganz in der Nabe sitzen. Er gehört zur Baureihe Spannsatz STW27SS Edelstahl.
Der Spannsatz passt auf eine Welle mit Ø 10 mm, die Hülse im Nabensitz hat einen Außen-Ø von 16 mm. Die Hülse in der Nabe ist 14 mm lang, über die Schraubenköpfe misst der Spannsatz 31 mm. Innenring mit Druckflansch und Außenring mit Flansch werden über Spannschrauben gegeneinander gezogen.
Die Nabe liegt am Flansch an und wird beim Spannen selbst zentriert; vor der Nabe muss Platz für den Flansch sein. Die Edelstahl-Ausführung ist korrosionsbeständig, bei gleicher Größe aber weniger belastbar als der Spannsatz STW27 aus Stahl. Fehlt der Platz für einen Flansch, ist der STW71SS die Alternative. Bei Fragen hilft unser Team: Beratung vereinbaren.
| Innen-Ø (mm): | 10 |
|---|---|
| Anzahl Schrauben: | 4 |
| Ausführung: | selbstzentrierend |
| Außen-Ø (mm): | 16 |
| Baureihe: | STW27SS |
| Material: | Edelstahl |
