Spannsatz STW27-100x125

152,55 €

Netto: 128,19 €

Inhalt netto:

Sofort verfügbar

Preis anfragen

Produktnummer: STW-020358

Hersteller: STW

Gewicht: 4,6 kg

Unsere Vorteile

Kostenloser Versand ab 50 € Warenwert (innerhalb Deutschlands)
Schneller Versand mit DHL oder UPS
Kauf auf Rechnung für Firmenkunden nach Freigabe
Geschäftskundenkonditionen nach Freigabe

Spannsatz STW27

Verwandte Kategorien

Selbstzentrierende Spannsätze Spannsatz STW27 Spannsatz STW76 Spannsatz STW27SS Edelstahl Spannsatz STW98

Alle Größen ansehen

Eigenschaften im Überblick

Wellen-Ø d

100 mmBohrung des Spannsatzes

Außen-Ø D

125 mmentspricht der Nabenbohrung

Breite B

114 mmEinbaumaß, siehe Maßskizze

Ausführung

selbstzentrierendNabe zentriert sich beim Spannen

Anzahl Schrauben

12 Stückzum Verspannen der Verbindung

Gewicht

4,6 kgje Stück

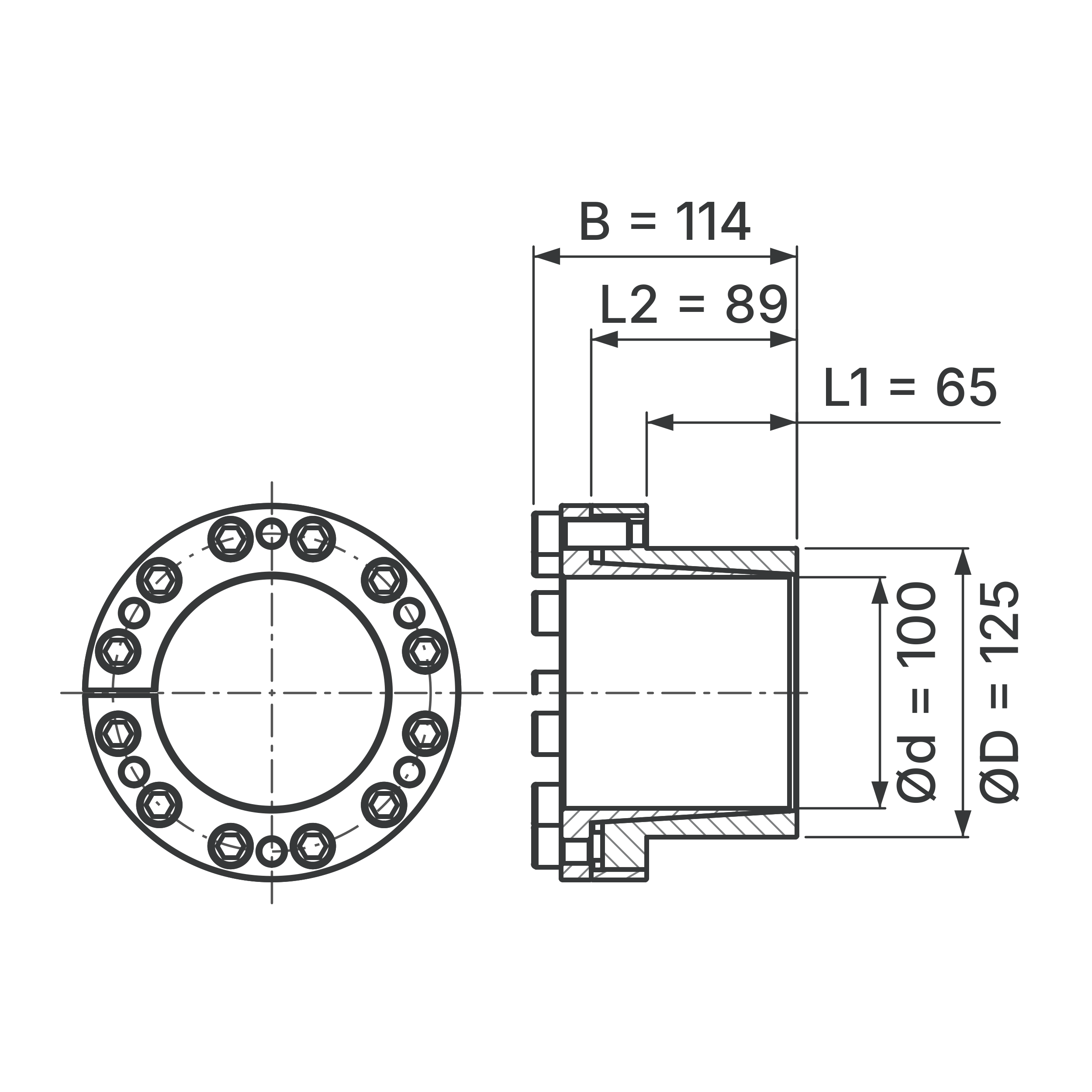

Maßskizze

Maße dieser Größe

Wellen-Ø d: 100 mm
Außen-Ø D: 125 mm
Länge L1: 65 mm
Länge L2: 89 mm
Breite B: 114 mm

Schematische Darstellung, nicht maßstäblich. Alle Maße in mm.

Technische Daten

Merkmal	Wert
Allgemein
Artikelnummer	STW-020358
Bezeichnung	STW27-100x125
Baureihe	STW27
Bauform	Spannsatz
Ausführung	selbstzentrierend
Werkstoff	Stahl
Anzahl Schrauben	12
Abmessungen
Wellen-Ø d	100 mm
Außen-Ø D (Nabenbohrung)	125 mm
Flansch-Ø D1	153 mm
Flansch-Ø D2	162 mm
Länge L1	65 mm
Länge L2	89 mm
Länge L3	102 mm
Breite B	114 mm
Gewicht	4,6 kg
Passung und Oberfläche
Passung Welle / Nabe	Welle h8 / Nabe H8
Oberflächenrauheit	Rt ≤ 16 µm
Rundlauffehler	0,02–0,04 mm

Maße in mm, Bedeutung der Längenmaße siehe Maßskizze.

Häufige Fragen

Was bedeuten die Maße in der Maßskizze des Spannsatzes STW27?

d ist der Wellen-Ø (100 mm), D der Außen-Ø des Kegelschafts im Nabensitz (125 mm) und damit die Nabenbohrung. L1 ist die Länge des Schafts in der Nabe, L2 die Breite einschließlich Flansch ohne Schraubenköpfe und B die Gesamtbreite über die Schraubenköpfe. Der Unterschied zwischen L1 und B liegt vor der Nabe.

Wann ist statt des STW27 eine andere Bauart sinnvoll?

Wenn vor der Nabe kein Platz für den Flansch ist. Dann kommt ein Spannsatz in Frage, der ganz in der Nabe sitzt, etwa der STW98 – er braucht allerdings eine größere Bohrung. Alle Bauarten vergleichen Sie bei den selbstzentrierenden Spannsätzen.

Kann der Spannsatz STW27-100x125 einen anderen Flansch-Spannsatz ersetzen?

Der STW27 entspricht dem gängigen Typ „selbstzentrierender Spannsatz mit Flansch und schlankem Nabensitz“. Beim Austausch vergleichen Sie Wellen-Ø d und Außen-Ø D im Nabensitz sowie L1, L2 und B mit dem vorhandenen Spannsatz. Prüfen Sie auch den Flansch-Ø in den technischen Daten, denn er bestimmt den Platzbedarf vor der Nabe.

Warum genügt beim STW27 eine kleine Nabenbohrung?

Weil nur der schlanke Kegelschaft in der Nabe steckt. Der Außen-Ø im Nabensitz ist im Verhältnis zur Welle klein, bei gleichem Naben-Außen-Ø bleibt dadurch mehr Wandstärke stehen.

Worin unterscheidet sich der STW27 vom STW76?

Beide kommen mit kleinem Außen-Ø im Nabensitz aus. Der STW27 spannt über mehrere Schrauben im Flansch, der STW76 über eine einzige Zentralmutter.

Gibt es den Spannsatz STW27-100x125 auch in Edelstahl?

In dieser Größe nicht. Die Bauform gibt es als STW27SS aus Edelstahl nur für Wellen von 10 bis 50 mm. Ob für Ihre Größe eine Edelstahl-Lösung möglich ist, klären wir gern in der Beratung.

Fragen zur Auswahl?

Wir unterstützen Sie bei der Auswahl von Spannsätzen, bei Wellen- und Nabentoleranzen und beim Austausch vorhandener Verbindungen. Steinbach GmbH – seit 2014, Team mit über 30 Jahren Branchenerfahrung.

Beratung vereinbaren

Spannsatz STW27-100x125

STW

Produktinformationen "Spannsatz STW27-100x125"

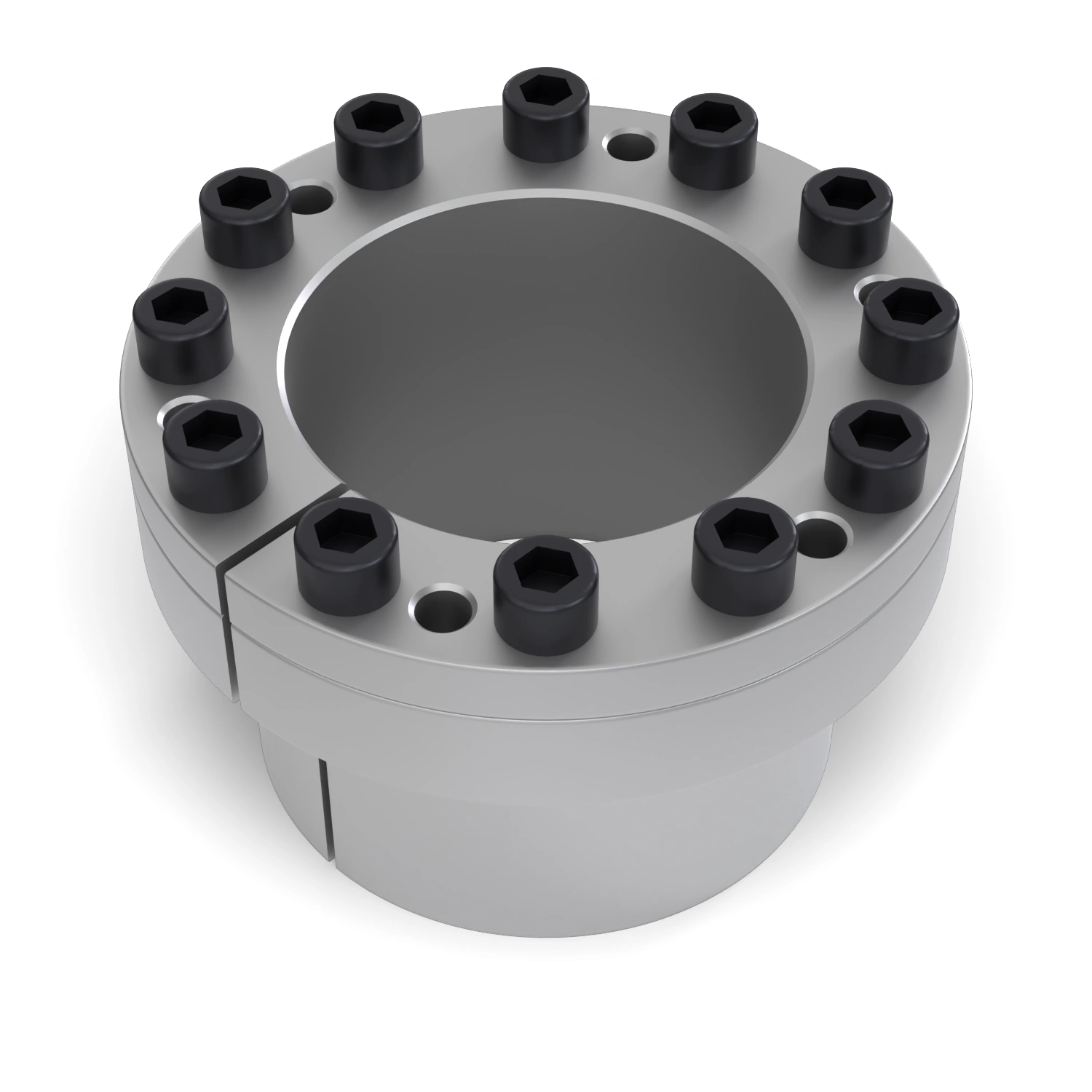

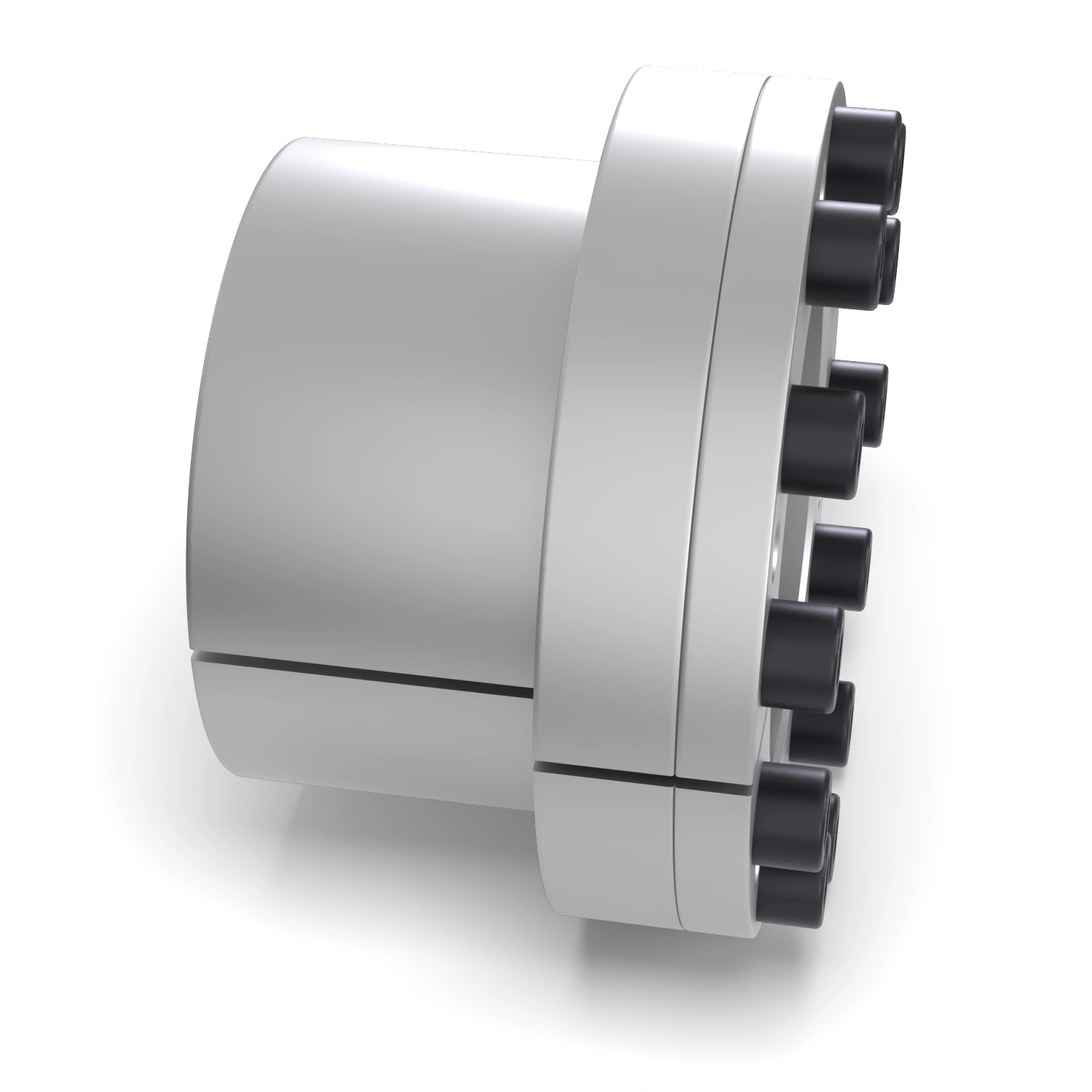

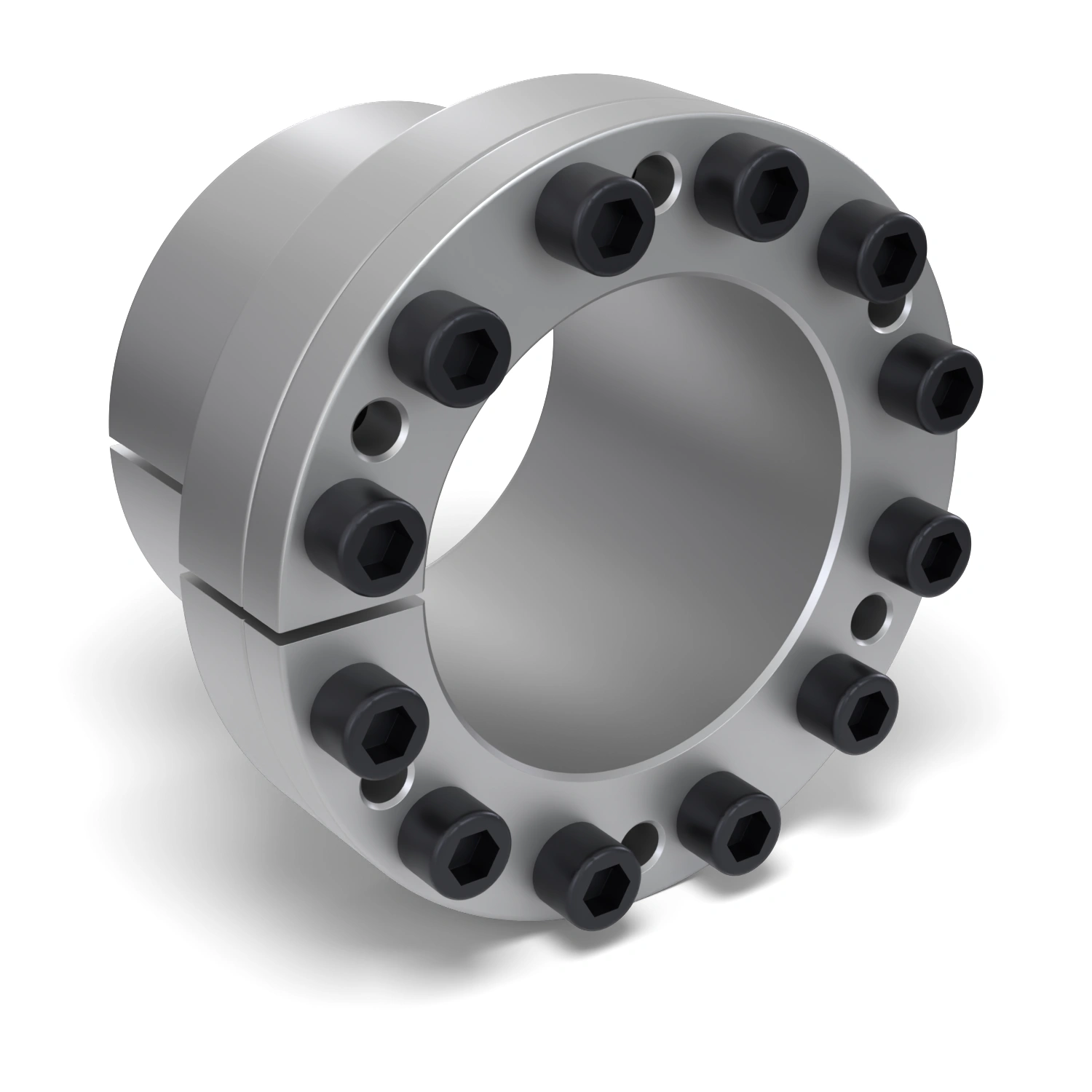

Der Spannsatz STW27-100x125 ist ein selbstzentrierender Spannsatz aus Stahl in Flanschbauform. Nur ein schlanker, geschlitzter Kegelschaft sitzt in der Nabe, die beiden Flanschringe mit den Spannschrauben liegen davor. So kommt die Nabe mit einer kleinen Bohrung aus und behält mehr Wandstärke. Er gehört zur Baureihe Spannsatz STW27.

Der Spannsatz passt auf eine Welle mit Ø 100 mm, der Nabensitz hat einen Außen-Ø von 125 mm. Der Kegelschaft in der Nabe ist 65 mm lang, ohne Schraubenköpfe misst der Spannsatz einschließlich Flansch 89 mm, über die Schraubenköpfe 114 mm. Der Flansch ist deutlich größer als der Nabensitz.

Die Nabe liegt mit ihrer Stirnseite am Flansch an und wird beim Spannen selbst zentriert. Prüfen Sie, ob vor der Nabe Platz für Flansch und Werkzeug bleibt. Soll lieber eine einzige Mutter statt mehrerer Schrauben spannen, ist der Spannsatz STW76 die Alternative; in Edelstahl gibt es die Bauform als STW27SS. Bei Fragen zur Auswahl hilft unser Team: Beratung vereinbaren.

Innen-Ø (mm):	100
Anzahl Schrauben:	12
Ausführung:	selbstzentrierend
Außen-Ø (mm):	125
Baureihe:	STW27
Material:	Stahl
