Spannsatz STW26-120x165

110,42 €

Netto: 92,79 €

Inhalt netto:

Sofort verfügbar

Preis anfragen

Produktnummer: STW-063846

Hersteller: STW

Gewicht: 4,8 kg

Unsere Vorteile

Kostenloser Versand ab 50 € Warenwert (innerhalb Deutschlands)
Schneller Versand mit DHL oder UPS
Kauf auf Rechnung für Firmenkunden nach Freigabe
Geschäftskundenkonditionen nach Freigabe

Spannsatz STW26

Verwandte Kategorien

Selbstzentrierende Spannsätze Spannsatz STW26 Spannsatz STW73 Spannsatz STW98 Spannsatz STW60 Nicht selbstzentrierende Spannsätze Spannsatz STW33

Alle Größen ansehen

Eigenschaften im Überblick

Wellen-Ø d

120 mmBohrung des Spannsatzes

Außen-Ø D

165 mmentspricht der Nabenbohrung

Breite B

89 mmEinbaumaß, siehe Maßskizze

Ausführung

selbstzentrierendNabe zentriert sich beim Spannen

Anzahl Schrauben

10 Stückzum Verspannen der Verbindung

Gewicht

4,8 kgje Stück

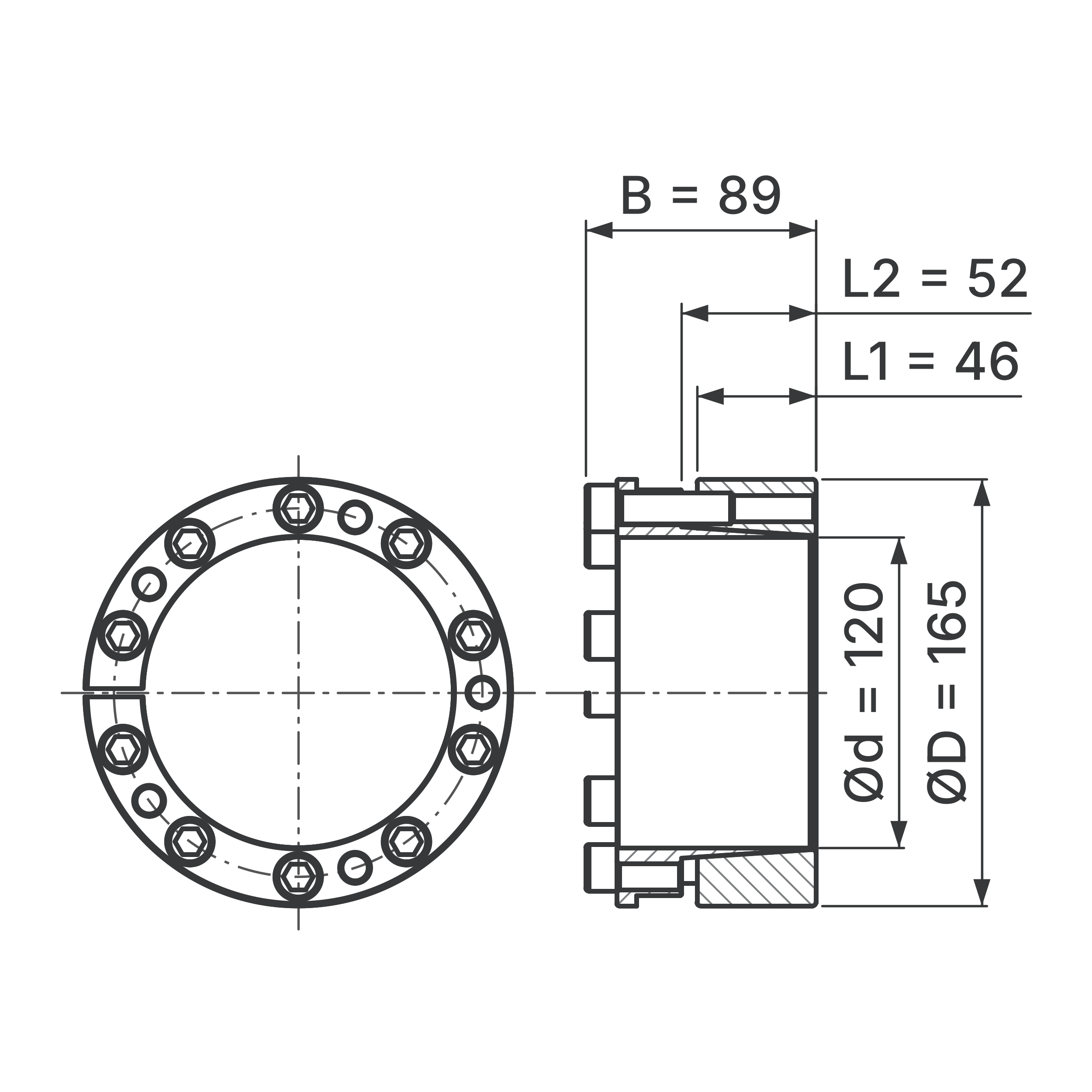

Maßskizze

Maße dieser Größe

Wellen-Ø d: 120 mm
Außen-Ø D: 165 mm
Länge L1: 46 mm
Länge L2: 52 mm
Breite B: 89 mm

Schematische Darstellung, nicht maßstäblich. Alle Maße in mm.

Technische Daten

Merkmal	Wert
Allgemein
Artikelnummer	STW-063846
Bezeichnung	STW26-120x165
Baureihe	STW26
Bauform	Spannsatz
Ausführung	selbstzentrierend
Werkstoff	Stahl
Anzahl Schrauben	10
Abmessungen
Wellen-Ø d	120 mm
Außen-Ø D (Nabenbohrung)	165 mm
Länge L1	46 mm
Länge L2	52 mm
Länge L3	77 mm
Breite B	89 mm
Gewicht	4,8 kg
Passung und Oberfläche
Passung Welle / Nabe	Welle h8 / Nabe H8
Oberflächenrauheit	Rt ≤ 16 µm
Rundlauffehler	0,02–0,04 mm

Maße in mm, Bedeutung der Längenmaße siehe Maßskizze.

Häufige Fragen

Was bedeuten die Maße in der Maßskizze des Spannsatzes STW26?

d ist der Wellen-Ø (120 mm), D der Außen-Ø und damit die Nabenbohrung (165 mm). Beim STW26 ist L1 die Länge des Außenrings, der in der Nabenbohrung sitzt, L2 die Breite ohne Schraubenköpfe und B die Gesamtbreite über die Schraubenköpfe. Weil Bund und Anschlagring fehlen, entspricht der Raum in der Nabe im Wesentlichen L1.

Wann ist statt des STW26 eine andere Bauart sinnvoll?

Wenn die Nabe kurz ist – dann ist der STW98 die Wahl – oder wenn die Nabe anliegen soll, dann der STW73. Hat die Nabe einen eigenen Zentriersitz und wenig Bauraum, sehen Sie sich die nicht selbstzentrierenden Spannsätze an.

Kann der Spannsatz STW26-120x165 einen anderen längeren Spannsatz ohne Bund ersetzen?

Der STW26 entspricht dem Typ „selbstzentrierender Spannsatz, längere Bauform ohne Bund“. Beim Austausch vergleichen Sie Wellen-Ø d und Außen-Ø D sowie L1, L2 und B; STW26 und STW98 haben oft denselben Wellen- und Außen-Ø, unterscheiden sich aber deutlich in der Länge.

Welche Nabenlänge braucht der Spannsatz STW26-120x165?

Die Nabe muss den Außenring mit 46 mm Länge aufnehmen. Damit braucht der STW26 mehr Nabenbreite als die kurzen Baureihen STW98 und STW77.

Kann sich die Nabe beim Spannen des STW26 verschieben?

Ja, eine geringfügige axiale Verschiebung zwischen Nabe und Welle ist möglich. Planen Sie die Endlage der Nabe entsprechend ein.

Worin unterscheidet sich der STW26 vom STW33?

Der STW26 arbeitet mit einer langen Kegelpaarung, der STW33 mit zwei Kegelpaaren und baut deutlich länger. Der STW33 reicht außerdem bis zu größeren Wellen.

Fragen zur Auswahl?

Wir unterstützen Sie bei der Auswahl von Spannsätzen, bei Wellen- und Nabentoleranzen und beim Austausch vorhandener Verbindungen. Steinbach GmbH – seit 2014, Team mit über 30 Jahren Branchenerfahrung.

Beratung vereinbaren

Spannsatz STW26-120x165

STW

Produktinformationen "Spannsatz STW26-120x165"

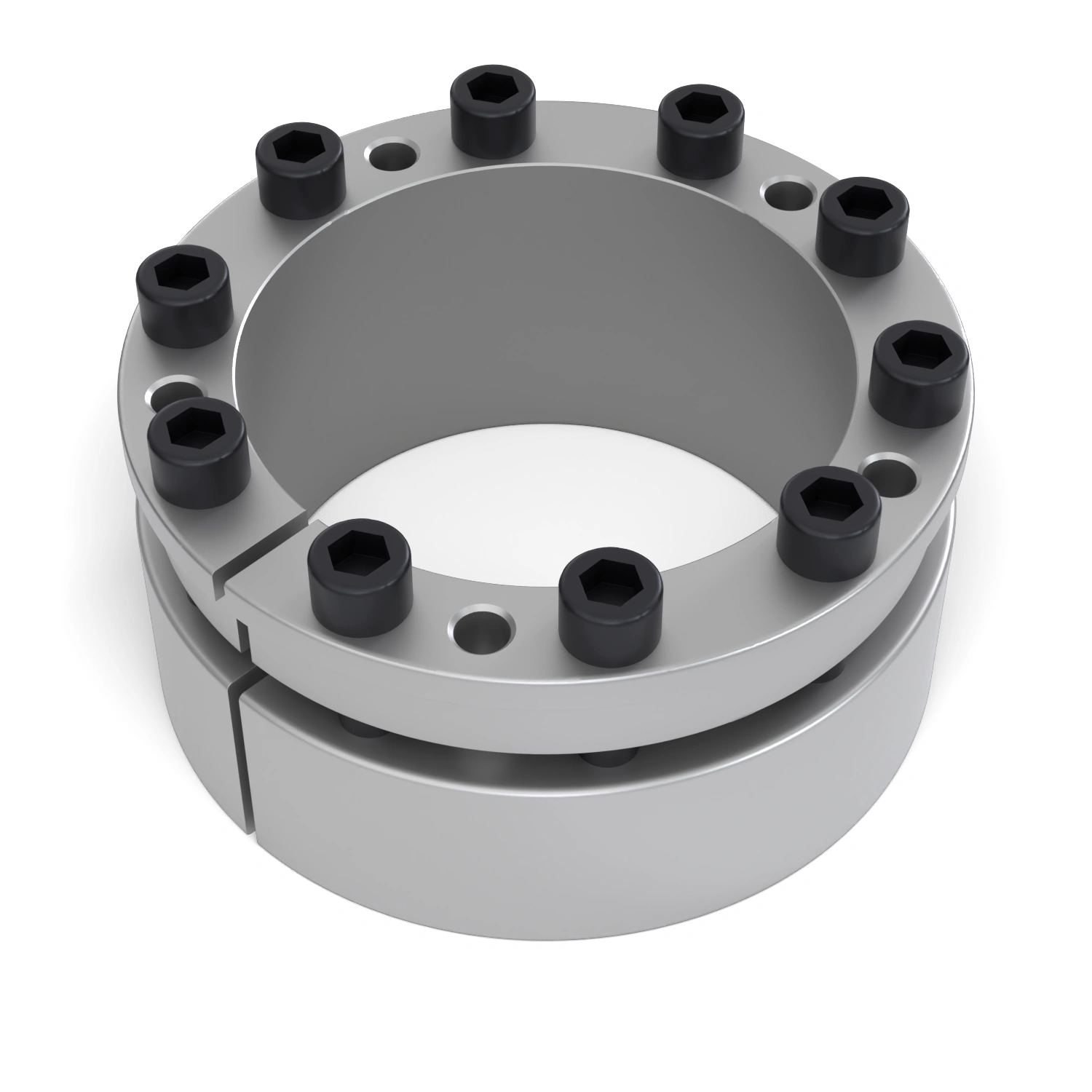

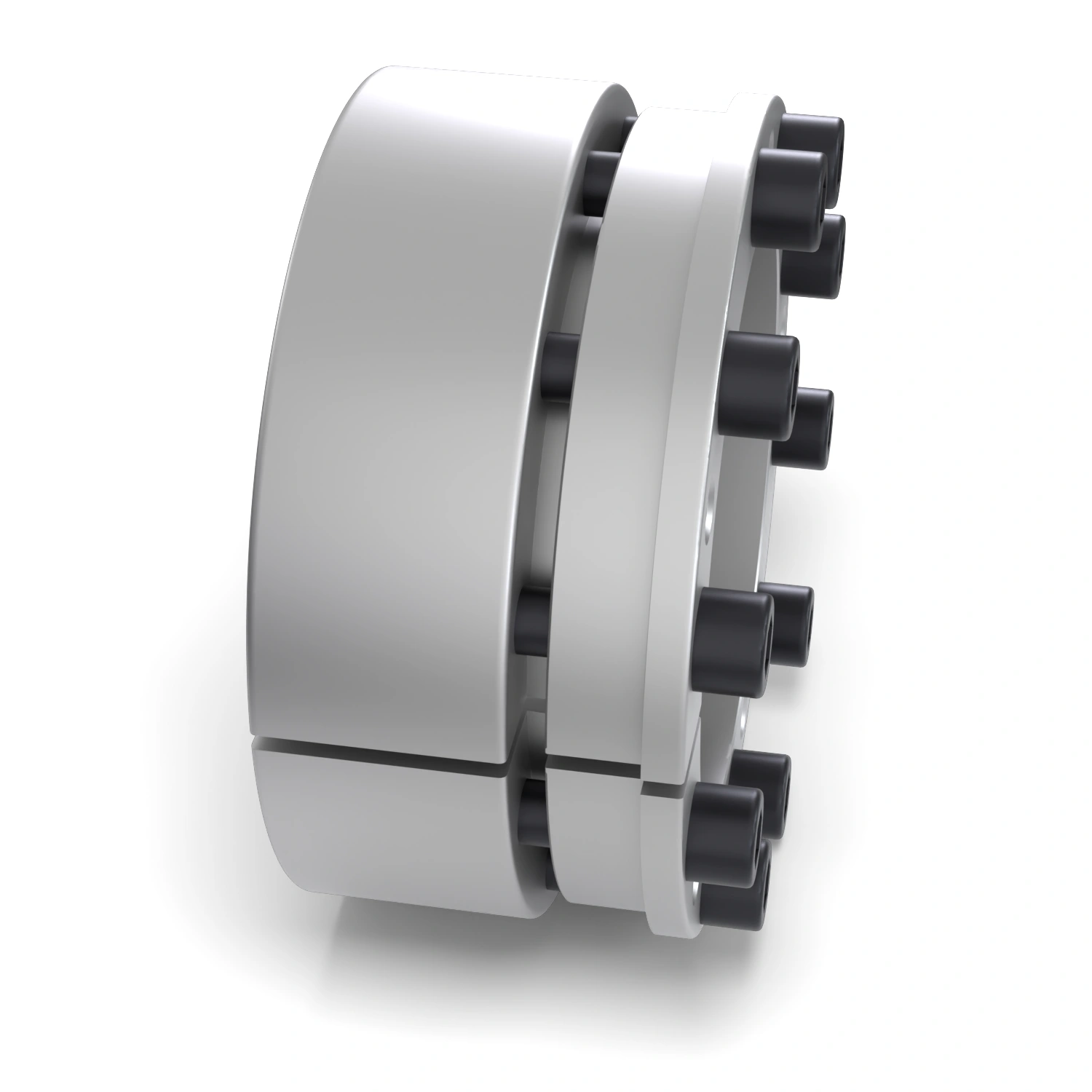

Der Spannsatz STW26-120x165 ist ein selbstzentrierender Spannsatz aus Stahl mit längerer Kegelfläche, ohne Bund und ohne Anschlagring. Ein geschlitzter Außenring und ein ebenfalls geschlitzter Innenring bilden eine lange Kegelpaarung; bis auf die Schraubenköpfe sitzt der Spannsatz ganz in der Nabenbohrung. Er gehört zur Baureihe Spannsatz STW26.

Der Spannsatz passt auf eine Welle mit Ø 120 mm und in eine Nabenbohrung mit Ø 165 mm. Der Außenring ist 46 mm lang, ohne Schraubenköpfe misst der Spannsatz 52 mm, über die Schraubenköpfe 89 mm. Er verlangt eine Nabe mit genug Breite, belegt dafür aber keinen Platz vor der Nabe.

Beim Spannen zentriert der STW26 die Nabe selbst; eine geringfügige axiale Verschiebung der Nabe ist möglich. Soll die Nabe anliegen, ist der gleich lange Spannsatz STW73 mit Anschlagring passend, für kurze Naben der STW98. Nicht selbstzentrierend und mit gleichem Wellen- und Außen-Ø gibt es den STW60. Bei Fragen hilft unser Team: Beratung vereinbaren.

Innen-Ø (mm):	120
Anzahl Schrauben:	10
Ausführung:	selbstzentrierend
Außen-Ø (mm):	165
Baureihe:	STW26
Material:	Stahl
