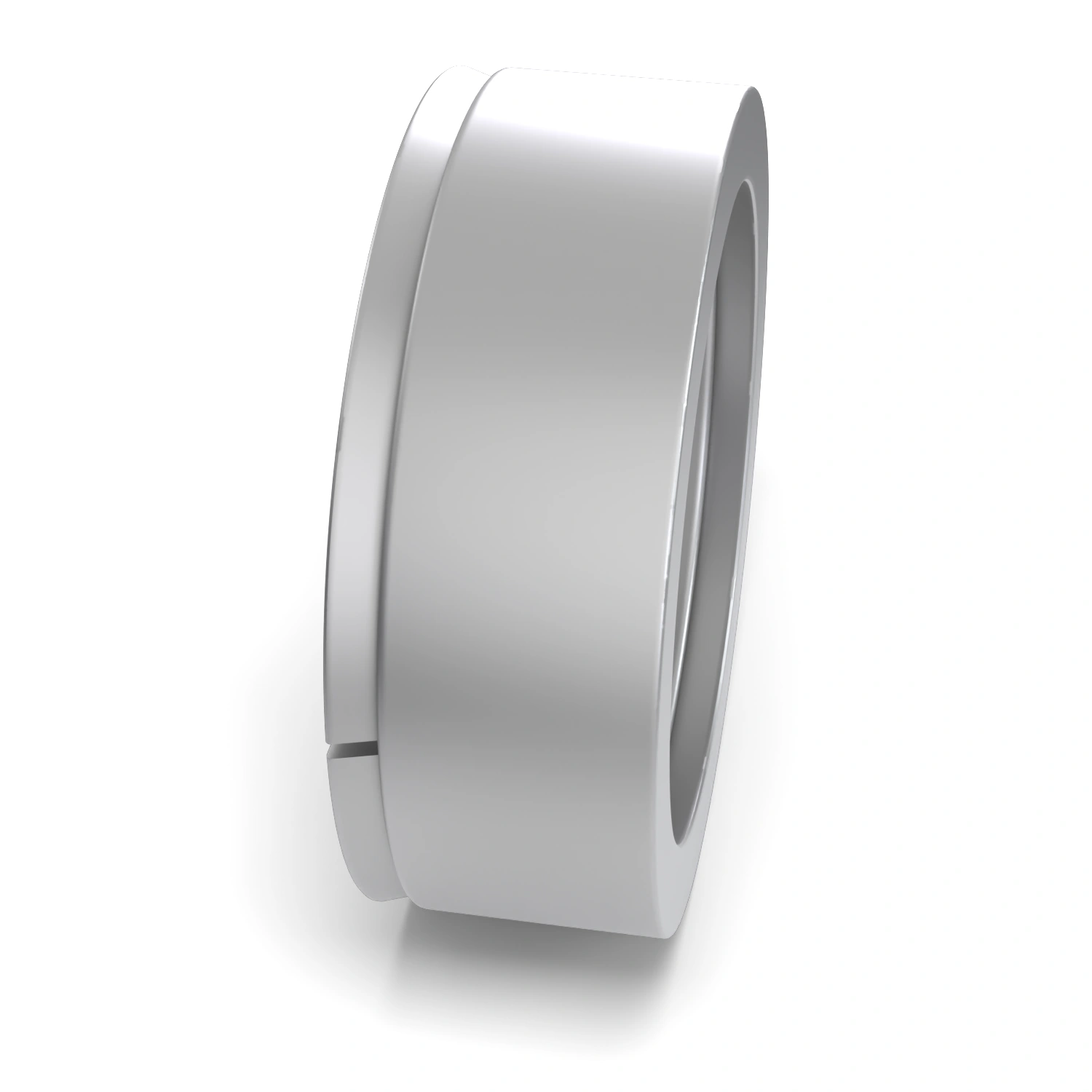

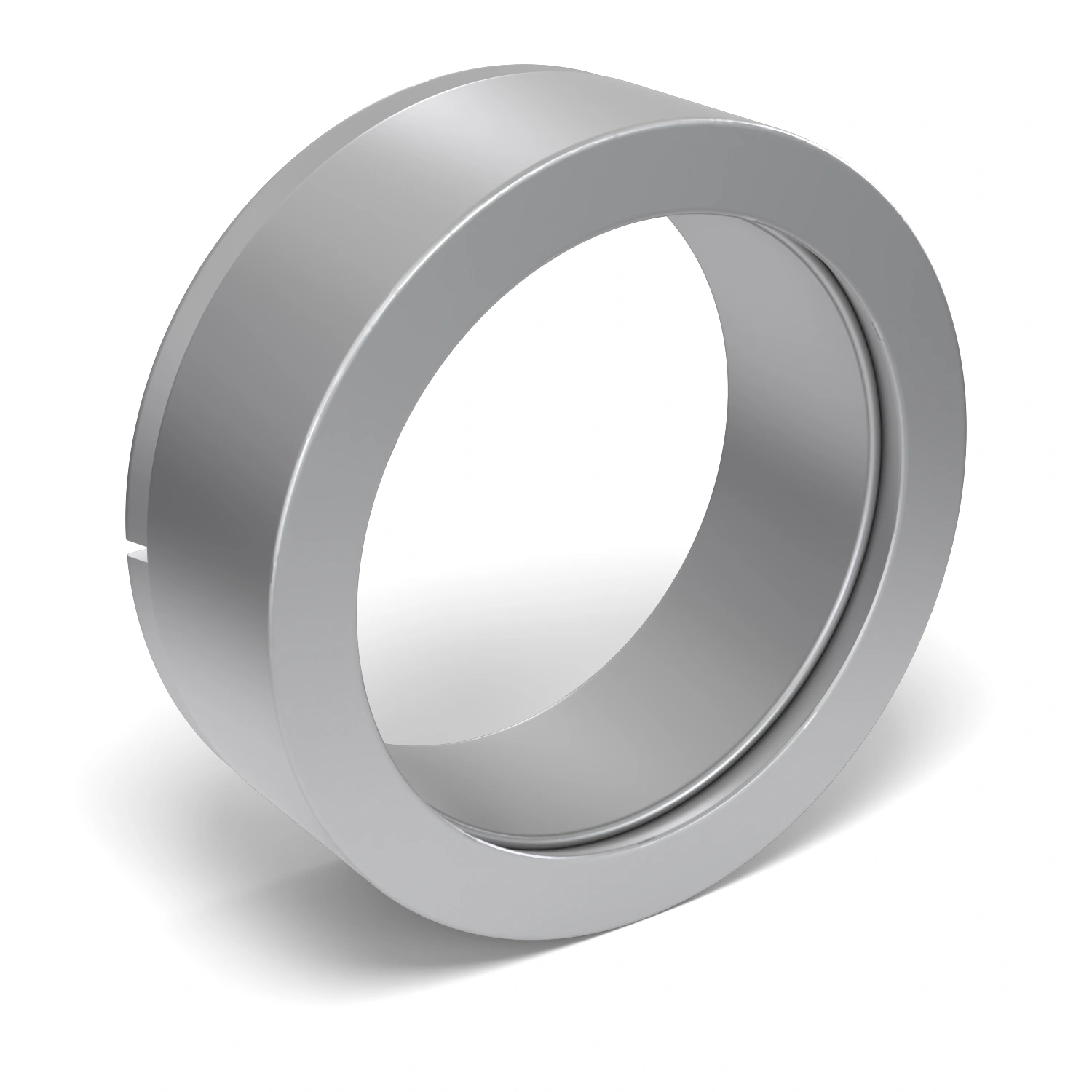

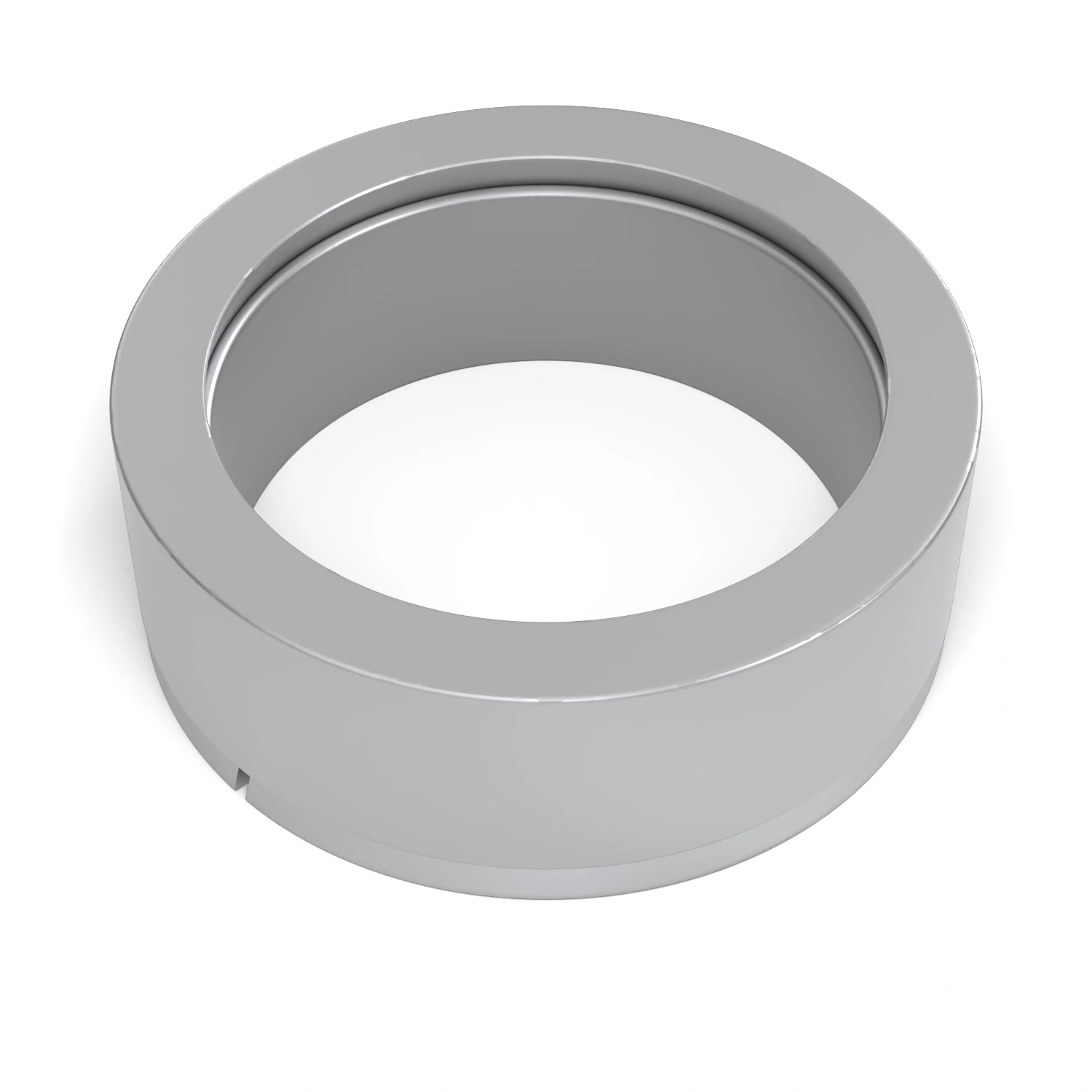

Konus-Spannelement STW56-14x18

2,52 €

Netto: 2,12 €

Inhalt netto:

Sofort verfügbar

Preis anfragen

Produktnummer: STW-063773

Hersteller: STW

Gewicht: 0,01 kg

Unsere Vorteile

Kostenloser Versand ab 50 € Warenwert (innerhalb Deutschlands)
Schneller Versand mit DHL oder UPS
Kauf auf Rechnung für Firmenkunden nach Freigabe
Geschäftskundenkonditionen nach Freigabe

Konus-Spannelemente

Verwandte Kategorien

Konus-Spannelemente Selbstzentrierende Spannsätze Schrumpfscheiben

Alle Größen ansehen

Eigenschaften im Überblick

Wellen-Ø d

14 mmBohrung des Spannsatzes

Außen-Ø D

18 mmentspricht der Nabenbohrung

Breite B

6,3 mmEinbaumaß, siehe Maßskizze

Verspannung

ohne eigene Schraubenüber kundenseitigen Druckflansch

Ausführung

nicht selbstzentrierendNabe über eigenen Zentriersitz führen

Werkstoff

StahlBaureihe STW56

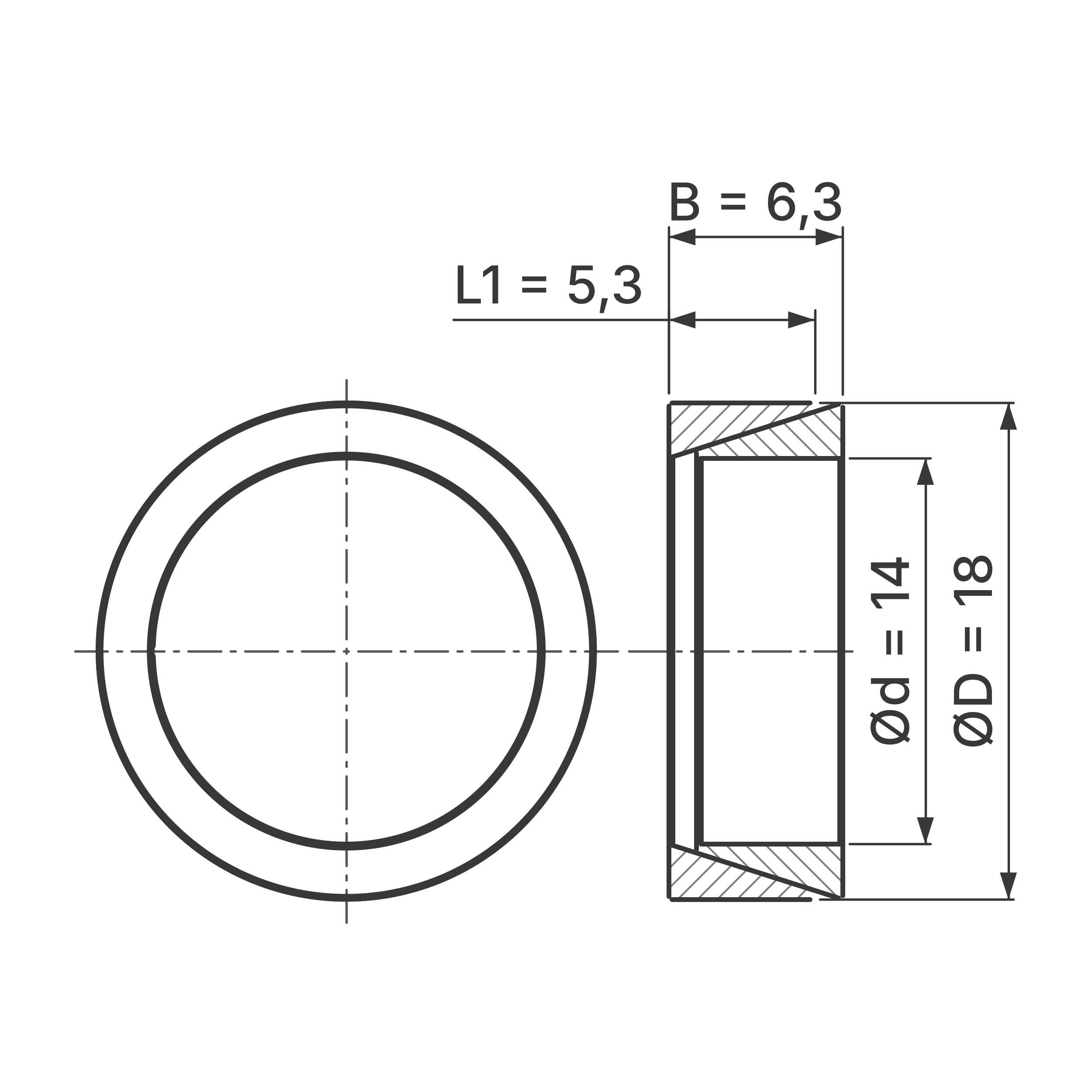

Maßskizze

Maße dieser Größe

Wellen-Ø d: 14 mm
Außen-Ø D: 18 mm
Länge L1: 5,3 mm
Breite B: 6,3 mm

Schematische Darstellung, nicht maßstäblich. Alle Maße in mm.

Technische Daten

Merkmal	Wert
Allgemein
Artikelnummer	STW-063773
Bezeichnung	STW56-14x18
Baureihe	STW56
Bauform	Konus-Spannelement
Ausführung	nicht selbstzentrierend
Werkstoff	Stahl
Abmessungen
Wellen-Ø d	14 mm
Außen-Ø D (Nabenbohrung)	18 mm
Länge L1	5,3 mm
Breite B	6,3 mm
Gewicht	0,01 kg
Passung und Oberfläche
Passung Welle / Nabe	bis d 40 mm (einschl.): Welle h6 / Nabe H7, darüber Welle h8 / Nabe H8
Oberflächenrauheit	Rt ≤ 16 µm

Maße in mm, Bedeutung der Längenmaße siehe Maßskizze.

Häufige Fragen

Was bedeuten die Maße in der Maßskizze des Konus-Spannelements STW56?

d ist der Wellen-Ø (14 mm), D der Außen-Ø und damit die Nabenbohrung (18 mm). L1 ist die Länge des Außenrings, B die Gesamtbreite des Elements. Die Bezeichnung nennt zuerst den Wellen-Ø, dann den Außen-Ø.

Wann ist statt eines Konus-Spannelements eine andere Bauart sinnvoll?

Wenn keine Anschlusskonstruktion die Spannkraft aufbringen soll: Dann passt ein einbaufertiger Spannsatz mit eigenen Schrauben. Soll die Nabe dabei selbst zentriert werden, finden Sie Baureihen bei den selbstzentrierenden Spannsätzen; für Hohlwellen sind Schrumpfscheiben gedacht.

Welche Spannelemente kann das Konus-Spannelement STW56-14x18 ersetzen?

Das STW56 entspricht dem verbreiteten Typ „Konus-Spannelement aus Innen- und Außenring, ohne eigene Schrauben, nicht selbstzentrierend“, auch Kegelspannelement genannt. Für den Austausch vergleichen Sie Wellen-Ø d, Außen-Ø D, L1 und B mit dem vorhandenen Element.

Wie wird das Konus-Spannelement STW56-14x18 gespannt?

Die Spannkraft kommt aus Ihrer Anschlusskonstruktion, zum Beispiel einem Druckflansch, der die Kegelflächen axial ineinanderschiebt. Dabei legt sich der Innenring auf die Welle und der Außenring in die Bohrung mit Ø 18 mm.

Was ist der Unterschied zwischen Konus-Spannelement und Spannsatz?

Beide nutzen Kegelflächen und Reibschluss. Ein Spannsatz erzeugt die Spannkraft mit eigenen Schrauben, beim Konus-Spannelement übernimmt das die Anschlusskonstruktion. Einen Überblick bietet die Kategorie Spannsätze.

Kann eine alte Passfedernut im Klemmbereich bleiben?

Das Element kommt ohne Nut aus. Liegt im Klemmbereich noch eine alte Nut, prüfen Sie die Auslegung, denn die Nut verkleinert die tragende Fläche – wir beraten Sie dazu gern.

Fragen zur Auswahl?

Wir unterstützen Sie bei der Auswahl von Konus-Spannelementen, bei Wellen- und Nabentoleranzen und beim Austausch vorhandener Verbindungen. Steinbach GmbH – seit 2014, Team mit über 30 Jahren Branchenerfahrung.

Beratung vereinbaren

Konus-Spannelement STW56-14x18

STW

Produktinformationen "Konus-Spannelement STW56-14x18"

Das Konus-Spannelement STW56-14x18 ist ein nicht selbstzentrierendes Konus-Spannelement aus Stahl für reibschlüssige Welle-Nabe-Verbindungen ohne Passfedernut. Innenring und Außenring greifen über Kegelflächen ineinander; die Spannkraft bringt Ihre Anschlusskonstruktion auf, zum Beispiel ein Druckflansch. Es gehört zur Baureihe STW56 der Konus-Spannelemente.

Das Spannelement passt auf eine Welle mit Ø 14 mm und in eine Nabenbohrung mit Ø 18 mm. Der Außenring ist 5,3 mm lang, die Gesamtbreite beträgt 6,3 mm. Eigene Spannschrauben hat es nicht.

Weil das Element die Nabe nicht zentriert, braucht die Nabe einen eigenen Zentriersitz; Sitz und Anschlusskonstruktion legen ihre Lage fest. Welle und Bohrung benötigen passende Toleranzen, Hintergründe bietet der Ratgeber Passungen & ISO-Toleranzen. Suchen Sie eine einbaufertige Einheit, die die Spannkraft selbst erzeugt, sehen Sie sich die Spannsätze an. Bei Fragen hilft unser Team: Beratung vereinbaren.
