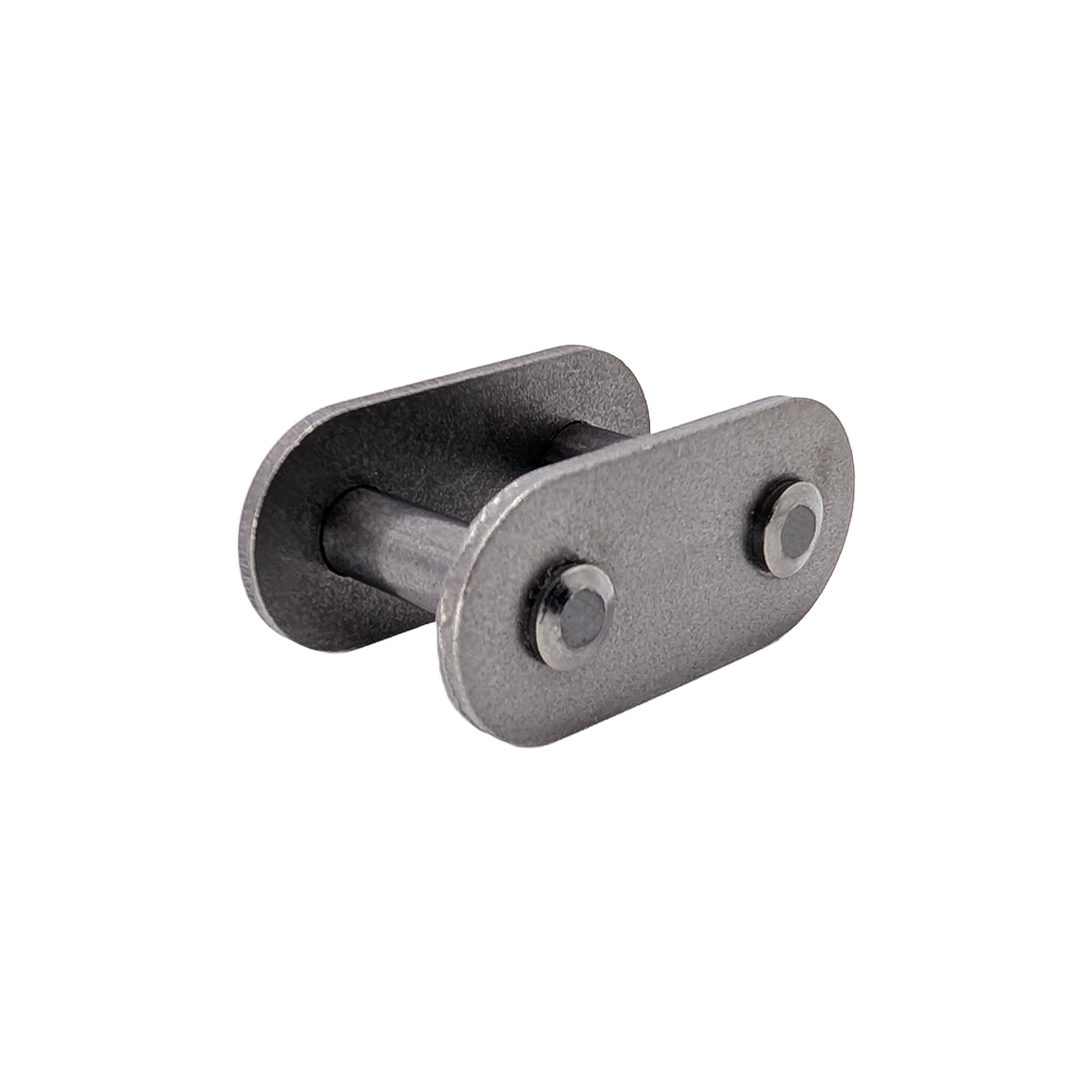

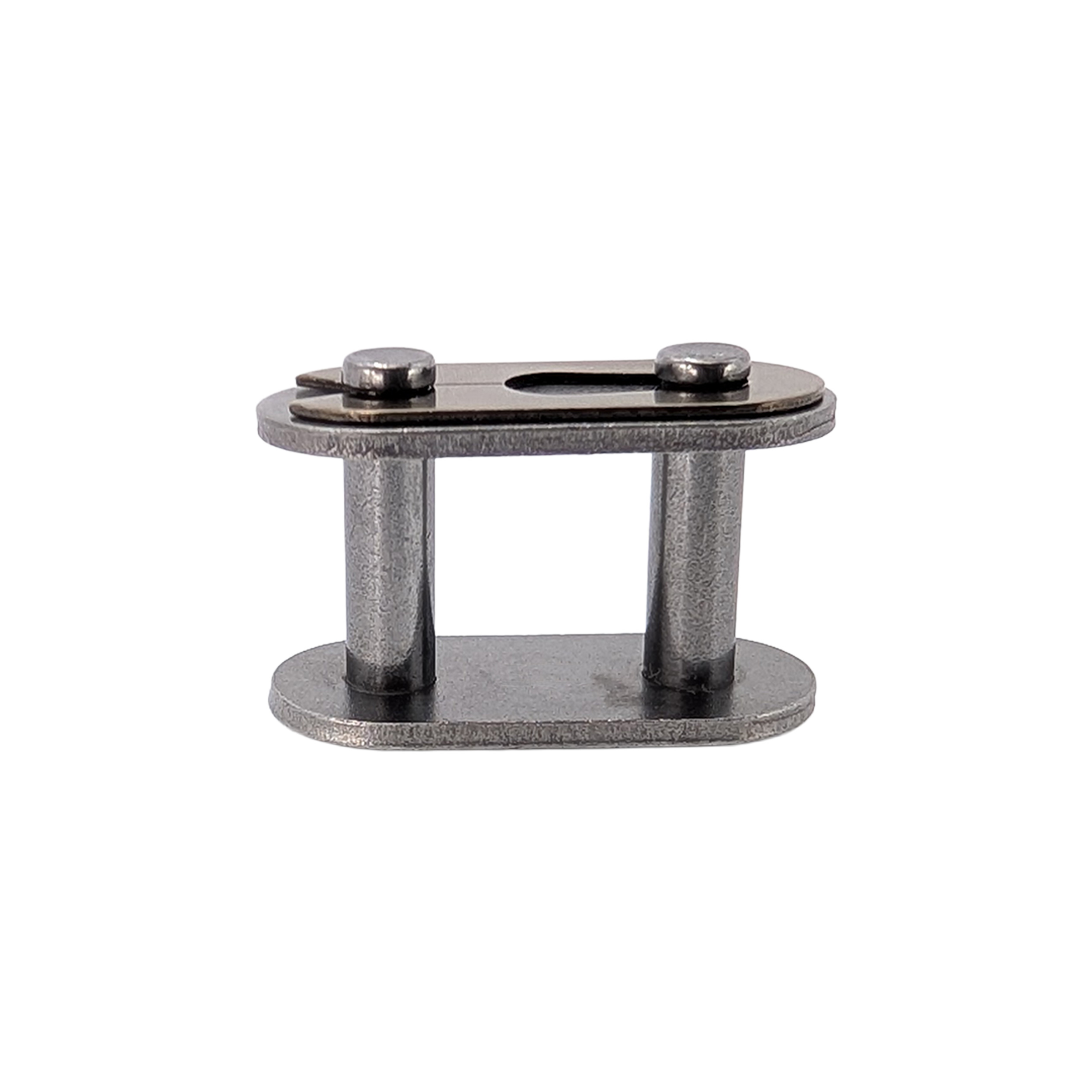

Verschlussglied 10B-1 Federverschluss – Rollenkette DIN 8187
Verschlussglied 10B-1 gerade Laschen, Federverschluss
0,76 €
Sofort verfügbar
- Kostenloser Versand ab 50 € Warenwert
- Schneller Versand per UPS
- Kauf auf Rechnung nach Freigabe
- Geschäftskundenkonditionen nach Freigabe
Passende Rollenkette & Verschluss-Varianten
Gehört dazuDieses Verschlussglied schließt Rollenketten der Baugröße 10B-1 (Simplex, Stahl) auf Länge. Hier die passende Kette und die alternativen Verschluss-Varianten:
Eigenschaften im Überblick
Profil & Teilung
Verschlussart
Ausführung
Werkstoff
Bauform
Norm
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Bezeichnung | Verschlussglied 10B-1 gerade Laschen, Federverschluss (Kettenverschlussglied) |
| Profil | 10B-1 (5/8" x 3/8") |
| Teilung | 15,875 mm (5/8″) |
| Verschlussart | gerade Laschen, Federverschluss |
| Ausführung | Mit Federverschluss, Einfach (Simplex) |
| Werkstoff | Stahl (vergüteter/einsatzgehärteter Spezialstahl) |
| Bauform | Mit geraden Laschen |
| Norm | DIN 8187 (DIN ISO 606), B-Reihe |
Häufige Fragen
Rollenketten werden offen (auf Rolle) geliefert und auf die benötigte Länge gekürzt. Das Verschlussglied (Kettenschloss) verbindet die beiden Kettenenden zu einem geschlossenen Strang. Dieses Glied ist für die Baugröße 10B-1 (Simplex) ausgelegt.
Dieses Verschlussglied gehört zu: Rollenkette 10B-1 mit Gerade Laschen (gleiches Profil 10B-1, Ausführung Simplex, Werkstoff Stahl). Alternative Verschluss-Varianten sehen Sie oben.

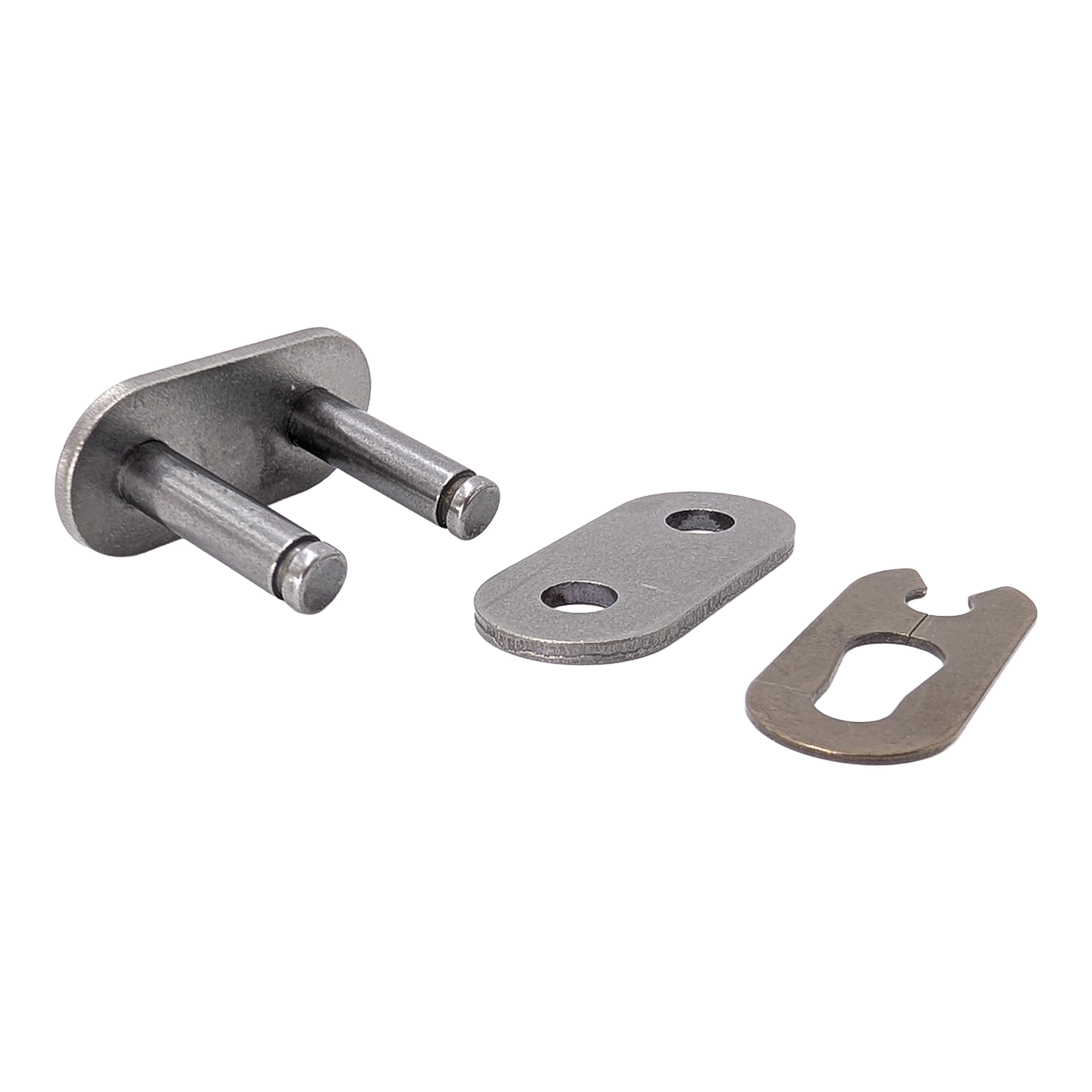

Der Federverschluss (Federclip) wird bei kleineren Teilungen werkzeugarm aufgesteckt. Der Splintverschluss sichert größere Ketten vibrationssicher mit Splinten. Das gekröpfte Glied (Kropfglied) verbindet eine Kette mit ungerader Gliederzahl ohne zusätzliches Verbindungsglied.
Verschlussglied und Kette müssen in Profil (10B-1), Reihe (B nach DIN 8187), Teilung, Ausführung (Simplex) und Werkstoff (Stahl) übereinstimmen. B- und A-Reihe sowie Stahl und Edelstahl nicht mischen.
Ja — da die Maße in DIN 8187 / ISO 606 genormt sind, passt das Verschlussglied 10B-1 herstellerunabhängig zu Rollenketten gleicher Bezeichnung (z. B. iwis, Renold, Wippermann, Tsubaki). Bei Fragen hilft das Kontaktformular.
Verschlussglied 10B-1 gerade Laschen, Federverschluss
Produktinformationen "Verschlussglied 10B-1 gerade Laschen, Federverschluss"
Das Verschlussglied Verschlussglied 10B-1 gerade Laschen, Federverschluss ist ein Federverschluss für Rollenketten der Baugröße 10B-1 nach DIN 8187 (DIN ISO 606), B-Reihe in Stahl. Es verbindet die beiden Enden einer auf Länge gekürzten Rollenkette zu einem geschlossenen, umlaufenden Strang.
Rollenketten werden offen geliefert; das Verschlussglied schließt sie. Der Federverschluss (Federclip) wird werkzeugarm aufgesteckt — schnelle Montage und Demontage. Damit es passt, müssen Profil (10B-1), Reihe (B nach DIN 8187), Teilung 15,875 mm, Ausführung (Simplex) und Werkstoff (Stahl) mit der Kette übereinstimmen — B- und A-Reihe sowie Stahl und Edelstahl nicht mischen.
Die passende Kette ist Rollenkette 10B-1 mit Gerade Laschen (siehe oben). Weitere Verschlussglieder und Ketten finden Sie unter Kettenverschlussglieder bzw. Rollenketten. Bei Fragen zur Auswahl oder zur Umschlüsselung einer Herstellerbezeichnung erreichen Sie uns über das Kontaktformular.
| Ausführung: | Mit Federverschluss, Einfach (Simplex) |
|---|---|
| Bauform: | Mit geraden Laschen |
| Material: | Stahl |
| Metrische Teilung: | 15.875 |
| Teilung: | 15.875 |
| Zöllige Teilung: | 5/8″ |
| Profil: | 10B-1 (5/8" x 3/8") |
Anmelden
passendes Zubehör
Die Rollenkette 10B-1 mit Gerade Laschen ist eine Simplex-Rollenkette nach DIN 8187 (DIN ISO 606), B-Reihe aus Stahl. Mit einer Teilung von 15,875 mm (5/8″) und einer Mindest-Bruchkraft von 22,4 kN überträgt sie Drehmomente formschlüssig und schlupffrei zwischen zwei Kettenrädern — der robuste Standard für Antriebe und Förderaufgaben im Maschinen- und Anlagenbau. Maßgeblich für die Auslegung sind Profil und Teilung: Kette, Kettenräder und Verschlussglied müssen stets dieselbe Reihe (B nach DIN 8187) und Teilung haben — B-Reihe (DIN 8187) und A-Reihe (DIN 8188) lassen sich nicht kombinieren. Der Rollendurchmesser beträgt 10,16 mm, der Bolzendurchmesser 5,08 mm, die Innenbreite zwischen den Laschen 9,65 mm. Die Laschen sind durchgehärtet, Bolzen, Hülsen und Rollen einsatzgehärtet für hohe Verschleißfestigkeit. Die passenden Kettenräder führen wir im gleichen Profil. Rollenketten werden offen auf Rolle geliefert und auf die benötigte Länge gekürzt; zum Schließen benötigen Sie ein passendes Verschlussglied der Baugröße 10B-1 — für diese Kette stehen die oben gezeigten Verschlussglieder (Federverschluss + Gekröpft) zur Auswahl. Alle Verschlussglieder finden Sie unter Kettenverschlussglieder. Bei Fragen zur Auswahl, zur Kettenlänge oder zur Umschlüsselung einer Herstellerbezeichnung erreichen Sie uns über das Kontaktformular.
Das Verschlussglied Verschlussglied 10B-1 Gekröpft ist ein Gekröpft für Rollenketten der Baugröße 10B-1 nach DIN 8187 (DIN ISO 606), B-Reihe in Stahl. Es verbindet die beiden Enden einer auf Länge gekürzten Rollenkette zu einem geschlossenen, umlaufenden Strang. Rollenketten werden offen geliefert; das Verschlussglied schließt sie. Das gekröpfte Glied (Kropfglied) verbindet eine Kette mit ungerader Gliederzahl ohne zusätzliches Verbindungsglied. Damit es passt, müssen Profil (10B-1), Reihe (B nach DIN 8187), Teilung 15,875 mm, Ausführung (Simplex) und Werkstoff (Stahl) mit der Kette übereinstimmen — B- und A-Reihe sowie Stahl und Edelstahl nicht mischen. Die passende Kette ist Rollenkette 10B-1 Standard (siehe oben). Weitere Verschlussglieder und Ketten finden Sie unter Kettenverschlussglieder bzw. Rollenketten. Bei Fragen zur Auswahl oder zur Umschlüsselung einer Herstellerbezeichnung erreichen Sie uns über das Kontaktformular.
