Duplex Rollenkette Standardmodell für industrielle Anwendungen - hohe Leistung und Zuverlässigkeit.
Einbaufertige Simplex-Kettenräder
Titelbild eines Stirnzahnrads aus Stahl (C45) mit Nabe, repräsentative Produktansicht für Kategorie oder Detailseite

Stellring DIN 705 Form B – Innen-Ø 80 mm, Stahl C45

DIN 705 Werkstoff: Stahl C45
Artikel-Nr. STW-057857
Bildergalerie überspringen
Robuste Stellringe aus Stahl C45 nach DIN 705 zur sicheren Befestigung auf Wellen und Achsen
Abbildung ähnlich

Stellring-DIN705-B80.Stahl/brüniert

22,30 €

Netto: 18,74 €
Inhalt netto:

Sofort verfügbar

Preis anfragen
Produktnummer: STW-057857
Hersteller: STW
Gewicht: 0,768 kg
Unsere Vorteile
  • Kostenloser Versand ab 50 € Warenwert
  • Schneller Versand per UPS
  • Kauf auf Rechnung nach Freigabe
  • Geschäftskundenkonditionen nach Freigabe

Eigenschaften im Überblick

Bauform

DIN 705 Form B2 Madenschrauben

Innen-Ø d1

80 mmWellendurchmesser

Außen-Ø d2

110 mmFase 2,2 mm

Breite b

22 mmRingbreite

Sicherung

M12 x 202 Madenschrauben

Werkstoff

Stahl C45brüniert

Passende Größe gesucht?

In der Kategorie wählen Sie über die Filter-Sidebar gezielt Innen-Ø und Werkstoff. Als Axialsicherung lassen sich Stellringe mit Sicherungsringen (DIN 471/472) und Distanzhülsen kombinieren.

Alle Stellringe aus Stahl ansehen ›

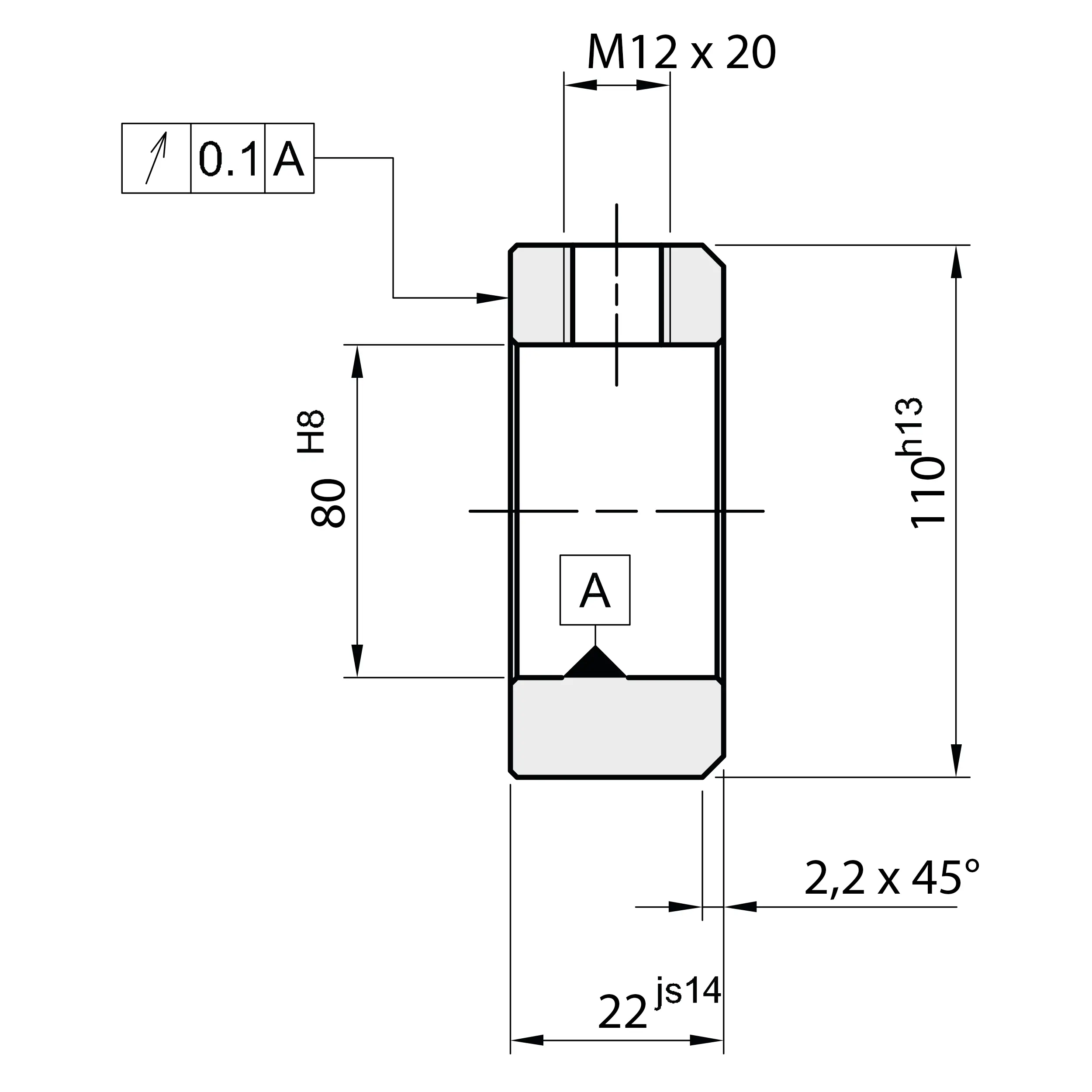

Maßskizze

Maßskizze Stellring DIN 705 Form B, Innen-Ø 80 mm, Stahl C45
Maßskizze · Stellring DIN 705 Form B · Ø 80×110 mm · Stahl C45
Bauform B nach DIN 705 (Schemazeichnung)
Bauform B – reibschlüssig, lösbar – erhöhte Haltekraft durch zwei Schrauben

Technische Daten

NormDIN 705 (Stellringe, leichte Reihe)
BauformForm B – reibschlüssig, lösbar – erhöhte Haltekraft durch zwei Schrauben
Innen-Ø d180 mm
Außen-Ø d2110 mm
Breite b22 mm
Breite der Fase2,2 mm (beidseitig)
SicherungselementM12 x 20
WerkstoffStahl (C45) brüniert
FunktionAxiale Fixierung / Anschlag / Distanz auf glatten Wellen
Anziehmoment / Axialkraftlt. Katalog (anwendungsabhängig)

Häufige Fragen

Form A ist mit einem Gewindestift (Madenschraube) ausgeführt und klemmt reibschlüssig auf der glatten Welle – die Welle muss nicht gebohrt werden, der Ring ist lösbar und in der Position frei einstellbar. Form B besitzt zwei um 135° versetzte Gewindestifte und klemmt dadurch besonders rutschsicher – ebenfalls reibschlüssig und ohne Bohren der Welle; die zweite Schraube erhöht Haltekraft und Verdrehsicherheit. Form B ist im Shop nur in den großen Innen-Ø 80, 90 und 100 mm verfügbar.
Stahl C45 in brünierter Ausführung bietet bei normaler Umgebung ausreichenden Korrosionsschutz und ist die wirtschaftliche Standardwahl im Maschinenbau. Edelstahl 1.4301 ist rostbeständig und für feuchte, nasse oder hygienische Umgebungen ausgelegt – etwa in der Lebensmittel-, Pharma- oder Außenanwendung. Die Abmessungen nach DIN 705 sind in beiden Werkstoffen identisch.
Bei diesem Stellring der Form B wird der Ring über zwei um 135° versetzte Madenschrauben (Gewindestifte M12 x 20) reibschlüssig auf der Welle geklemmt. Die zweite Schraube erhöht Haltekraft und Sicherheit gegen Verdrehen; die Welle muss nicht gebohrt werden. Das Anziehmoment richtet sich nach Schraubengröße und Wellenwerkstoff (lt. Katalog).
Der Stellring wird auf die glatte Welle aufgeschoben und an der gewünschten Position festgeklemmt (Form A) oder verstiftet (Form B). Er bildet einen Anschlag, gegen den sich Lager, Zahnräder, Riemenscheiben oder Buchsen abstützen, und verhindert deren axiales Verschieben. Zugleich kann er als Distanzring den Abstand zwischen zwei Bauteilen definieren und nimmt geringe Axialkräfte auf.
Ein Stellring nach DIN 705 wird an beliebiger Stelle der glatten Welle reibschlüssig (per Gewindestift) fixiert und ist stufenlos einstellbar sowie ohne Werkzeug-Spezialzange montierbar. Ein Sicherungsring nach DIN 471 (Welle) bzw. DIN 472 (Bohrung) sitzt formschlüssig in einer eingestochenen Nut und ist nur an dieser Nutposition wirksam. Der Stellring ist damit flexibler in der Positionierung, der Sicherungsring benötigt weniger Bauraum und keine zugängliche Schraube.
Nein. Dieser Artikel ist ein einteiliger, geschlossener Stellring nach DIN 705 und wird über das Wellenende aufgeschoben. Geteilte (zweiteilige) Stellringe gehören zur Norm DIN 707 und lassen sich nachträglich seitlich auf eine bereits montierte Welle setzen, ohne benachbarte Bauteile zu demontieren – das ist eine andere Produktfamilie und hier nicht enthalten. Wenn Sie einen geteilten Stellring benötigen, sprechen Sie uns über das Kontaktformular an.

Stellring-DIN705-B80.Stahl/brüniert

Produktinformationen "Stellring-DIN705-B80.Stahl/brüniert"

Der Stellring-DIN705-B80.Stahl/brüniert ist ein Stellring nach DIN 705 (leichte Reihe) für die axiale Fixierung von Bauteilen auf glatten Wellen. Als Stellring der Form B mit zwei Gewindestiften (Madenschrauben) im 135°-Winkel sichert er Lager, Zahnräder, Riemenscheiben oder Buchsen zuverlässig gegen axiales Verschieben und nimmt geringe Axialkräfte und Stöße auf. Gefertigt ist dieser Wellenstellring aus Stahl (C45) brüniert.

Mit einem Innendurchmesser d1 von 80 mm, einem Außendurchmesser d2 von 110 mm und einer Breite b von 22 mm entspricht die Abmessung der Normreihe DIN 705. Die Bohrung ist beidseitig mit einer Fase von 2,2 mm ausgeführt, was das Aufschieben auf die Welle erleichtert. Über zwei um 135° versetzte Gewindestifte (M12 x 20) wird der Ring reibschlüssig auf der glatten Welle geklemmt – die zweite Schraube erhöht Haltekraft und Rutschsicherheit, ohne dass die Welle gebohrt werden muss. Die aufnehmbaren Kräfte und das Anziehmoment richten sich nach Anwendung und Wellenwerkstoff (lt. Katalog).

Stahl C45 in brünierter Ausführung bietet bei normaler Umgebung ausreichenden Korrosionsschutz und ist die wirtschaftliche Standardwahl im Maschinenbau. Für eine lösbare, reibschlüssige Klemmung ohne Bearbeitung der Welle ist Form A mit einem Gewindestift die Standardwahl; ist eine besonders rutschsichere Festlegung gefragt, bietet Form B zwei um 135° versetzte Gewindestifte (ebenfalls reibschlüssig, ohne Bohren der Welle). Eine Übersicht aller Größen finden Sie in der Kategorie Stellringe aus Stahl bzw. Stellringe aus Edelstahl. Bei Fragen zur Auswahl unterstützt Sie unser Team gern über das Kontaktformular.

Innen-Ø (mm): 80
Außen-Ø (mm): 110
Bauform: B
Breite der Fase (mm): 2.2
Schrauben: M12 x 20
Werkstoff: Stahl (C45) brüniert
Breite (mm): 22
