Stehlager-Gehäuseeinheiten

Ein Stehlager – international auch als pillow block bearing bezeichnet – ist eine einbaufertige Lagereinheit aus einem Gehäuse mit Befestigungsfuß und einem darin sitzenden Spannlager (Y-Lager). Stehlager nehmen Wellen auf, die parallel zur Anschraubfläche verlaufen, gleichen statische Fluchtungsfehler aus und zählen in der Antriebs-, Förder- und Landtechnik zu den weit verbreiteten Lagerkomponenten.

Bei antriebstechnik.shop finden Sie über 320 Stehlager-Gehäuseeinheiten der Schaeffler-Marken FAG und INA für Wellendurchmesser ab 12 mm bis über 100 mm, bei FAG auch mit Zollbohrungen – einbaufertig und ab Lager lieferbar. FAG liefert die Reihen UCP und UCPA mit Gewindestiften, INA die Reihen PASE, RASE, PSHE, RSHE und weitere – mit Exzenterspannring, Gewindestiften, Spannhülse oder Mitnehmernut. Ergänzend führen wir Flanschlager-Gehäuseeinheiten und einzelne Spannlager (Y-Lager-Einsätze) als Ersatzteil.

Was ist eine Stehlager-Gehäuseeinheit?

Eine Stehlager-Gehäuseeinheit besteht aus zwei Komponenten: dem Gehäuse und dem darin montierten Y-Lager. Das Gehäuse wird auf eine ebene Anschraubfläche geschraubt, die parallel zur Welle liegt. Das Spannlager ist ein Rillenkugellager mit kugeliger Außenring-Mantelfläche, das sich in der hohlkugeligen Gehäusebohrung einstellt – dadurch gleicht die Einheit statische Fluchtungsfehler aus, etwa aus Montage- oder Rahmentoleranzen. Für Schwenk- oder Taumelbewegungen im Betrieb ist diese Einstellbarkeit nicht vorgesehen.

Die einbaufertige Gehäuseeinheit erspart die aufwändige Konstruktion eines eigenen Lagersitzes. Gehäuse, Lager, Dichtung und Befestigung sind als geschlossene Baugruppe aufeinander abgestimmt und werkseitig befettet. Der verbreiterte Innenring des Spannlagers wird je nach Ausführung über Gewindestifte, einen Exzenterspannring oder eine Spannhülse auf der Welle festgelegt. Das Begriffspaar „Stehlager“ und „Stehlagereinheit“ wird dabei synonym verwendet.

Das wesentliche Merkmal jeder Stehlager-Gehäuseeinheit ist die Kombination aus Einbaufertigkeit, Selbsteinstellung und schnellem Lagerwechsel – Eigenschaften, die sie für wartungsnahe Anwendungen in Maschinen und Förderanlagen so verbreitet machen.

Typische Bauformen und Bezeichnungen von Stehlagern

Stehlager unterscheiden sich vor allem in der Gehäuseform, der Wellenbefestigung, der Dichtung und dem Gehäusewerkstoff. Die Kurzzeichen sind herstellerspezifisch: Die UC-Bezeichnungen (z. B. UCP) folgen einer japanischen Konvention (JIS B 1557/1559), die Abmessungen solcher Gehäuse beschreibt ISO 3228. INA verwendet ein eigenes Bezeichnungssystem (z. B. PASE, RASE). Einheiten verschiedener Hersteller sind deshalb nicht automatisch maßgleich.

Das UCP-Bezeichnungssystem

Bei FAG setzt sich die Bezeichnung aus Lagereinsatz und Gehäuse zusammen: UC steht für das Spannlager mit zylindrischer Bohrung und Gewindestiften, P für das Stehlagergehäuse und PA für das Stehlagergehäuse mit kurzem Fuß, das über Gewindebohrungen im Fuß befestigt wird (UCPA, gleiche Achshöhe wie UCP). Die Ziffer 2 kennzeichnet die Normalreihe, die folgende Kennzahl ergibt ab 04 mal 5 die Bohrung in mm – UCP 205 = 25 mm, UCP 206 = 30 mm, UCP 207 = 35 mm; 01 = 12 mm, 02 = 15 mm, 03 = 17 mm. Ein Zusatz wie -20 kennzeichnet eine Zollbohrung in Sechzehntelzoll (20/16 Zoll = 1 1/4 Zoll = 31,75 mm).

INA-Bezeichnungen: PASE, RASE und weitere Reihen

INA-Einheiten tragen den Wellendurchmesser direkt in mm in der Bezeichnung (PASE25 = 25 mm). Bei Graugussgehäusen steht der erste Buchstabe für Lagereinsatz und Dichtung: P mit P-Dichtung (NPP), R mit R-Dichtung (KRR, radial vorgespannt, besserer mechanischer Schutz), T mit dreilippiger T-Dichtung für starke Verschmutzung, L mit Labyrinthdichtung für höhere Temperaturen. Es folgt das Gehäuse: ASE = Stehlager mit langem Fuß und Langlöchern, SHE = Stehlager mit kurzem Fuß und Gewinde-Sacklöchern, SAO = schwere Reihe. Ein angehängtes Y steht für Gewindestifte, A für Spannhülse, L für Mitnehmernut (Loslager); ohne Zusatz ist der Einsatz in der Regel mit einem Exzenterspannring befestigt. Stahlblech-Stehlager tragen die Kurzzeichen PB, PBY, PBS und RPB. Die gesamte INA-Auswahl finden Sie unter INA-Stehlager-Gehäuseeinheiten, die FAG-Reihen UCP und UCPA unter FAG Stehlager-Gehäuseeinheiten.

Querverweise zwischen Herstellern sind nur eingeschränkt möglich: Eine FAG UCP 205 und eine SKF SY 25 TF haben dieselbe Achshöhe (36,5 mm), unterscheiden sich aber in Lochabstand und Gehäuselänge. Das INA-Gegenstück mit Gewindestiften ist die PASEY25 bzw. RASEY25; die PASE25 nutzt dagegen einen Exzenterspannring. Faustregel: gleiche Achshöhe, Befestigung meist kompatibel – vor dem Tausch die Maße prüfen. SKF-Einheiten führen wir nicht; die Bezeichnung SY dient hier nur dem Vergleich.

Wellenbefestigung: Gewindestifte, Exzenterspannring oder Spannhülse

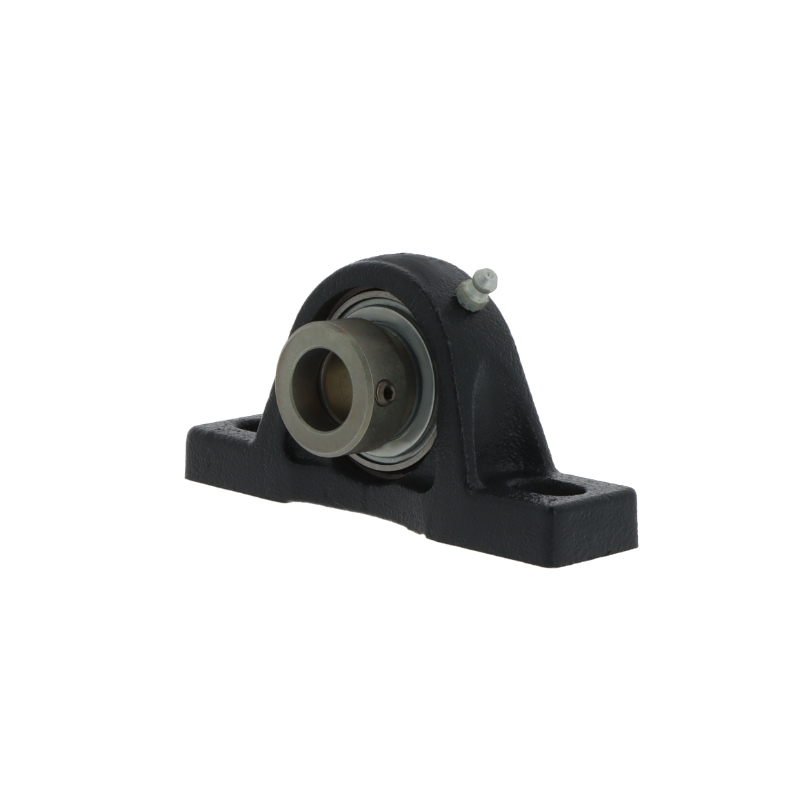

FAG-Einheiten der Reihen UCP und UCPA sowie die INA-Varianten mit Y im Kurzzeichen werden mit zwei Gewindestiften (Madenschrauben) im verbreiterten Innenring auf der Welle geklemmt – zur Eignung bei wechselnder Drehrichtung machen die Hersteller unterschiedliche Angaben, maßgeblich ist der jeweilige Katalog. Der Exzenterspannring (z. B. INA PASE, RASE, PSHE) ist für eine Drehrichtung ausgelegt. Einheiten mit Spannhülse (INA RASEA, RSHEA; Lagereinsatz GSH mit Nutmutter und Sicherungsblech) eignen sich für beide Drehrichtungen sowie für höhere Lasten und Drehzahlen. Die INA-Reihe RASEL mit Mitnehmernut arbeitet als Loslager. Weitere Spannhülsen finden Sie in unserem Zubehör-Sortiment.

Werkstoffe und Abmessungen

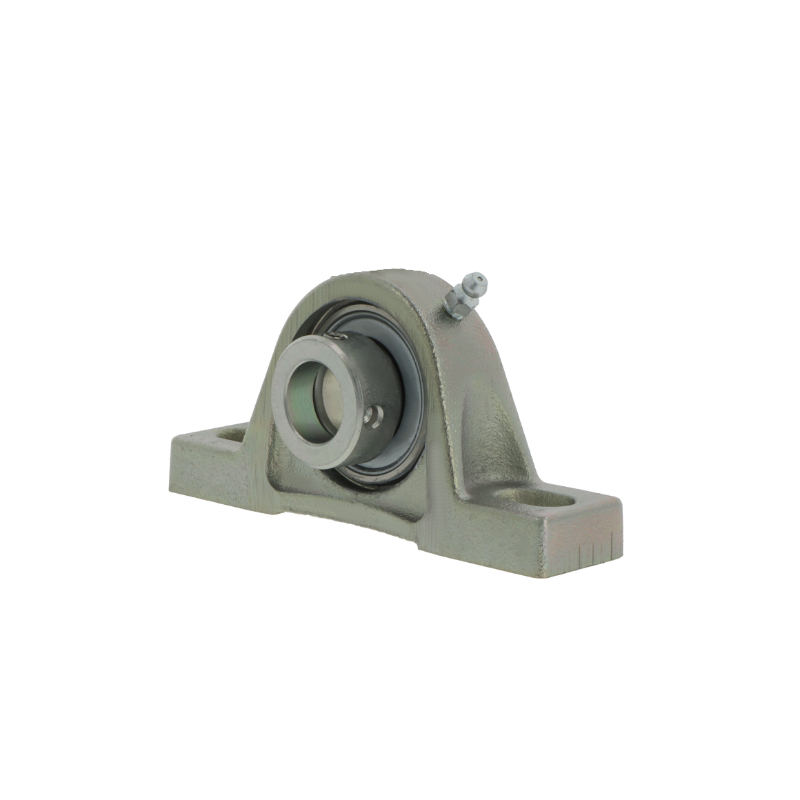

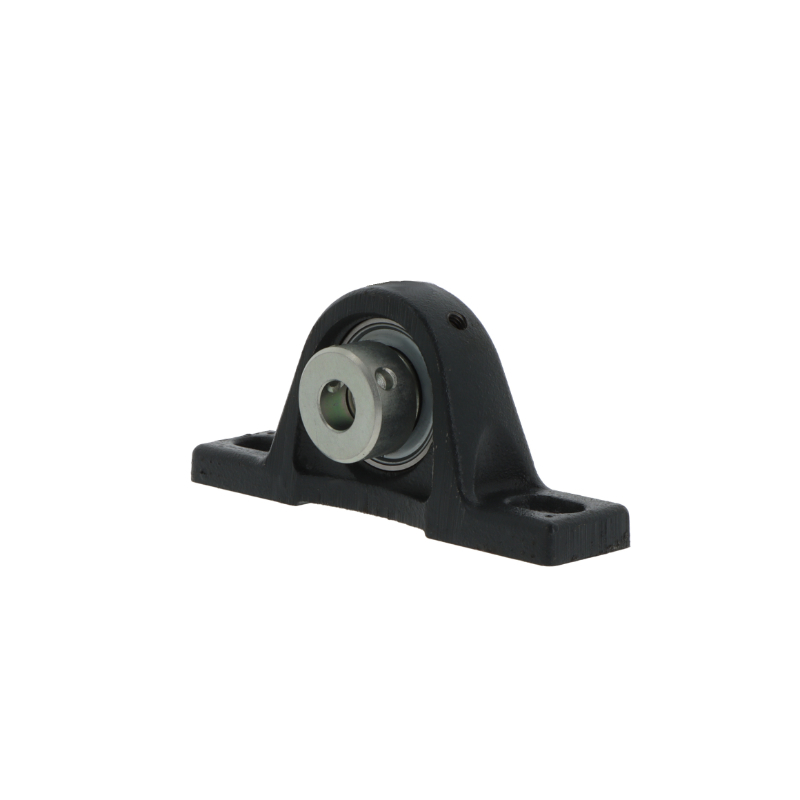

Standard-Gehäusewerkstoff ist Grauguss (bei INA nach DIN EN 1561) – robust und in der Regel nachschmierbar. INA liefert Graugussgehäuse zusätzlich mit Corrotect-Beschichtung (Nachsetzzeichen FA125) für feuchte Umgebungen. Kunststoffgehäuse (Nachsetzzeichen TV), für Lebensmittelanwendungen als TV-FD (−30 bis +100 °C), sind je nach Ausführung mit nichtrostendem (VA) oder Corrotect-beschichtetem Lagereinsatz kombiniert. Stahlblech-Stehlager (INA PB, PBY, PBS, RPB) sind die leichte Variante für mittlere Lasten. Edelstahlgehäuse führen wir bei Stehlagern nicht.

Das Sortiment umfasst Wellendurchmesser ab 12 mm bis über 100 mm, bei FAG zusätzlich Zollbohrungen. Graugussgehäuse sind in der Regel über einen Schmiernippel nachschmierbar, Stahlblechgehäuse in der Regel nicht. Die Lagereinsätze sind beidseitig abgedichtet; welche Dichtung verbaut ist, zeigt bei INA der erste Buchstabe der Bezeichnung. Gussgehäuse mit dem Nachsetzzeichen N besitzen einen Nuteinstich für Schutzkappen. Weitere Dichtelemente wie Wellendichtringe finden Sie in unserem Dichtungs-Sortiment.

Anwendungen von Stehlager-Gehäuseeinheiten

Stehlager werden überall dort eingesetzt, wo eine Welle einfach, einbaufertig und selbsteinstellend gelagert werden soll:

• Fördertechnik
  Lagerung von Antriebs- und Umlenkwellen in Band-, Rollen- und Kettenförderern – die Selbsteinstellung gleicht Rahmen-Toleranzen langer Förderstrecken aus.
• Landtechnik
  Wellenlagerungen in Erntemaschinen, Gebläsen und Streuern, wo robuste, schnell tauschbare Lagereinheiten unter Staub und Schmutz gefordert sind.
• Antriebstechnik
  Aufnahme von Zwischenwellen, Ventilator- und Pumpenwellen in allgemeinen Maschinenanlagen – wer stattdessen einen eigenen Lagersitz konstruiert, findet einzelne Rillenkugellager im Wälzlager-Sortiment.
• Lebensmittel- und Verpackungsindustrie
  Kunststoffgehäuse (INA TV, für Lebensmittelanwendungen TV-FD) mit nichtrostendem Lagereinsatz für nasse, reinigungsintensive Umgebungen.
• Lüftungs- und Gebläsetechnik
  Lagerung von Ventilatorwellen, bei der ruhiger Lauf und einfache Nachschmierung im Vordergrund stehen.

Auswahlhilfe: So finden Sie das passende Stehlager

Die Auswahl einer Stehlager-Gehäuseeinheit hängt von Welle, Belastung und Umgebung ab. Bei antriebstechnik.shop können Sie gezielt nach Wellendurchmesser, Bauform und Werkstoff filtern.

1. Wellendurchmesser bestimmen
   Messen Sie den Wellendurchmesser exakt – er legt die Lagergröße fest (z. B. 25 mm = FAG UCP 205 bzw. INA PASE25/RASEY25). Unser Sortiment beginnt bei 12 mm; FAG führt zusätzlich Zollbohrungen.
2. Gehäuseform wählen

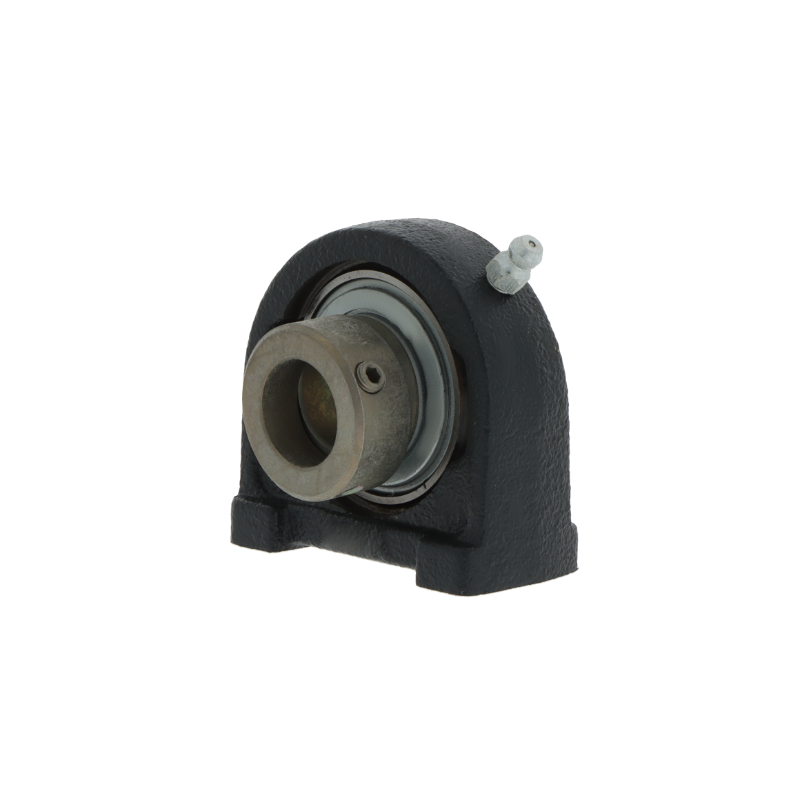

   Stehlager für die Montage auf einer zur Welle parallelen Fläche – mit langem Fuß und Langlöchern (z. B. INA ASE) oder kurzem Fuß mit Gewindebohrungen (INA SHE, FAG UCPA); alternativ ein Flanschlager für die stirnseitige Wandmontage.
3. Wellenbefestigung festlegen
   Gewindestifte für die Standardbefestigung, Exzenterspannring bei einer Drehrichtung, Spannhülse bei wechselnder Drehrichtung sowie höheren Lasten und Drehzahlen, Mitnehmernut für die Loslagerseite.
4. Werkstoff nach Umgebung wählen
   Grauguss als Standard, Grauguss mit Corrotect-Beschichtung für feuchte Bereiche, Kunststoff mit nichtrostendem Einsatz für nasse und hygienesensible Bereiche, Stahlblech für leichte Konstruktionen.
5. Dichtung und Schmierung prüfen
   T-Dichtung (drei Lippen) bei starker Verschmutzung, Labyrinthdichtung (L) bei höheren Temperaturen; nachschmierbare Graugussgehäuse für wartungsfähige Anlagen. Bei Fluchtungsfehlern über 2,5° ist die Nachschmierung eingeschränkt – hier bitte Rücksprache halten.
6. Marke und Ersatzteil-Kompatibilität beachten
   Bei Ersatzbedarf Bezeichnung und Einbaumaße (Achshöhe, Lochabstand, Fußlänge) des Altteils vergleichen – gleiche Achshöhe bedeutet nicht automatisch Maßgleichheit. Einzelne Y-Lager-Einsätze finden Sie unter Spannlager.

Die folgende Übersicht zeigt die Bezeichnungslogik bei gleichem Wellendurchmesser. Die Einheiten sind nicht automatisch maßgleich; welche Größen verfügbar sind, sehen Sie im Listing.
